CALEFFI 5463 DIRTMAG mosazný filtr s magnetem sítkem vnitřní závit

Detailní popis produktu

CALEFFI 5463 DIRTMAG mosazný filtr s magnetem vnitřní závit

Popis:

• pro tepelná čerpadla
• pro kotle
• pro rozvody vody a topení
• jako filtr nečistot s vypouštěcím kohoutem a hadičníkem
• projekční podklady pošleme na vyžádání
• připojení 5/4", 6/4", 2"
• maximální pracovní tlak 10 bar
• maximální pracovní teplota 110 °C
• médium voda, roztoky glykolu
• max. procento glykolu 50 %
• kruhový systém magnetická indukce 2 x 0,3 T
• sítko 5 μm
• vyrobeno v Itálii

Materiál:

• tělo EN 1982 CB753S
• odlučovací komora mosaz EN 12165 CW617N
• vnitřní prvek PA66G30
• těsnění EPDM
• vypouštěcí kohout s hadičníkem mosaz EN 12165 CW617N

Použití:

Odlučovač nečistot DIRTMAG odděluje mechanické nečistoty, které jsou tvořeny převážně pískem a částicemi rzi, cirkulujícími v systémech s uzavřeným okruhem, s velmi nízkými tlakovými ztrátami.

Nečistoty se shromažďují ve velké dekantační komoře, která vyžaduje nízkofrekvenční čisticí postupy, ze které je lze odstranit i za provozu systému.

Odlučovače nečistot DIRTMAG jsou také vybaveny odnímatelným magnetickým kroužkem pro odlučování železných nečistot.

Odlučovač nečistot lze instalovat na horizontální.

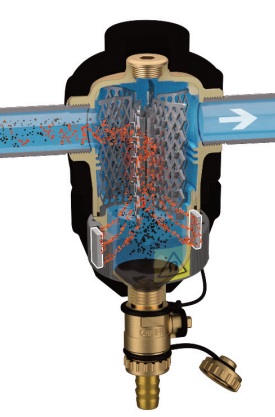

Jak to funguje:

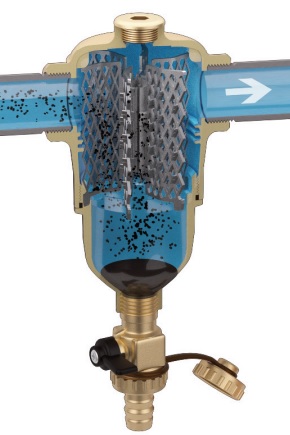

Princip činnosti separátoru nečistot s magnetem je založen na kombinovaném působení řady fyzikálních jevů.

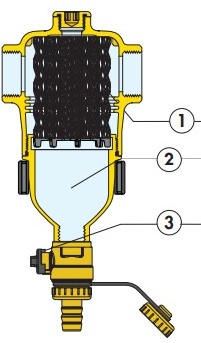

Vnitřní prvek (1) se skládá ze sady síťových ploch. Řasy a mechanické nečistoty ve vodě se při dopadu na tyto plochy oddělují a padají na dno nádoby (2), kde se shromažďují.

Železné nečistoty se zachycují uvnitř těla odlučovače díky působení magnetů vložených do speciálního odnímatelného vnějšího kroužku.

Velký vnitřní objem separátoru DIRTMAG 5463 zpomaluje rychlost proudění média a tím napomáhá gravitací k oddělení obsažených částic.

Nashromážděné nečistoty se vypustí i bez nutnosti uzavření systému sejmutím magnetického kroužku a otevřením vypouštěcího kohoutu (3).

Konstrukce:

Odlučovač nečistot DIRTMAG 5463 je vyroben z mosazi pro aplikace topných a chladicích systémů.

Minimální tlakové ztráty:

Vysoký výkon odlučovače je založen na použití speciálního vnitřního síta.

Princip zachytávání a usazování nečistot zefektivňuje systém odlučování nečistot ve srovnání s běžnými filtračními síty.

Výkon separátoru je v průběhu času konstantní (na rozdíl od běžných filtrů mechanických nečistot).

Neucpává se zachyceným kalem a nemění funkční vlastnosti.

Sběrná komora separátoru:

• je umístěna ve spodní části a v takové vzdálenosti od přípojek, aby nasbírané nečistoty nebyly ovlivněny vířením kapaliny
• je dostatečně velká, aby zvýšila množství nashromážděných nečistot
• stav znečištění komory lze snadno zkontrolovat odšroubováním spodní části nádoby

Magnetické nečistoty:

Nečistoty jsou zachyceny uvnitř těla separátoru nečistot silným magnetickým polem vytvářeným magnety vloženými do speciálního vnějšího kroužku.

Vnější kroužek lze sundat z těla tak, aby bylo možné při otevření vypouštěcího kohoutu tyto magnetické nečistoty odstranit ze systému.

Protože je magnetický kroužek umístěn mimo těleso odlučovače nečistot, hydraulické vlastnosti zařízení se nemění.

Horní připojení:

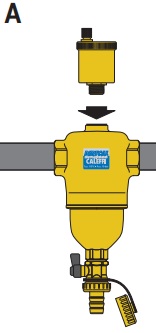

Závitové připojení na horní straně odlučovače nečistot lze použít k instalaci automatického odvzdušňovacího ventilu (A).

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce.

Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

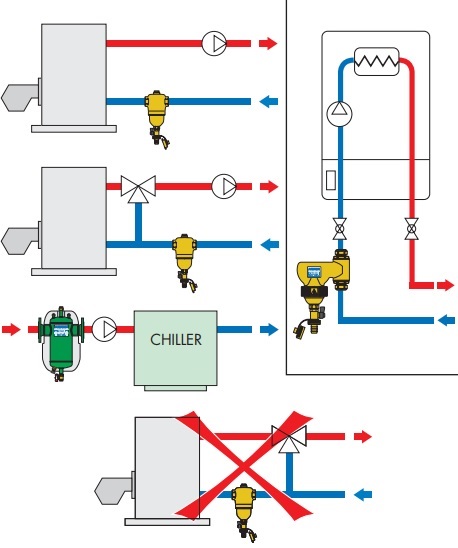

Odlučovač nečistot by měl být instalován přednostně na vratném okruhu před kotlem, tepelným čerpadlem, atd. To umožňuje zachytit jakékoli nečistoty, které se již v okruhu vyskytují, zejména při prvním spuštění, než se dostanou do kotle.

Směr toku média není u tohoto odlučovače nečistot důležitý.

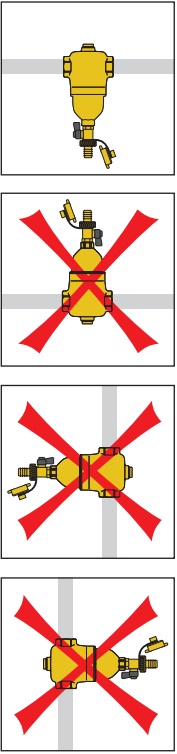

Odlučovač nečistot by měl být vždy instalován před čerpadlem a vždy s tělem ve svislé poloze.

Údržba:

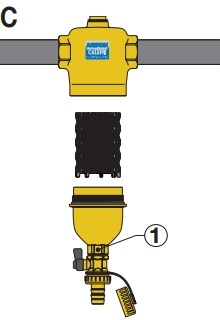

V případě údržby komory separátoru (u modelů se závitem pro vodorovné potrubí) (C) použijte šestihranný klíč 26 (1) k odšroubování sběrné komory nečistot, ke které je připevněn vnitřní prvek, abyste jej mohli vyjmout pro účely čištění.

Vypuštění nečistot:

Sběrná komora separátoru nečistot je vybavena kulovým uzavíracím kohoutem se speciální pákou v závitovém provedení (E).

Ventil lze použít k vypuštění nečistot, které se shromáždily na dně odlučovače nečistot.

Vypuštění nečistot lze provést za provozu, vždy ale po odstranění magnetu (H) z těla ventilu.

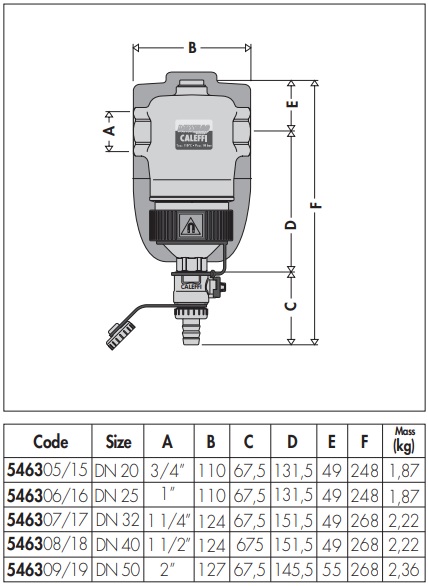

Rozměr:

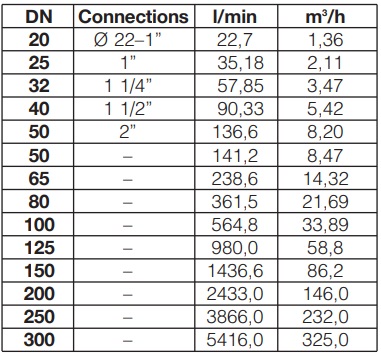

Hydraulické vlastnosti:

Maximální doporučená rychlost proudění na přípojkách zařízení je ~ 1,2 m/s. Tabulka ukazuje maximální průtoky pro splnění tohoto požadavku.

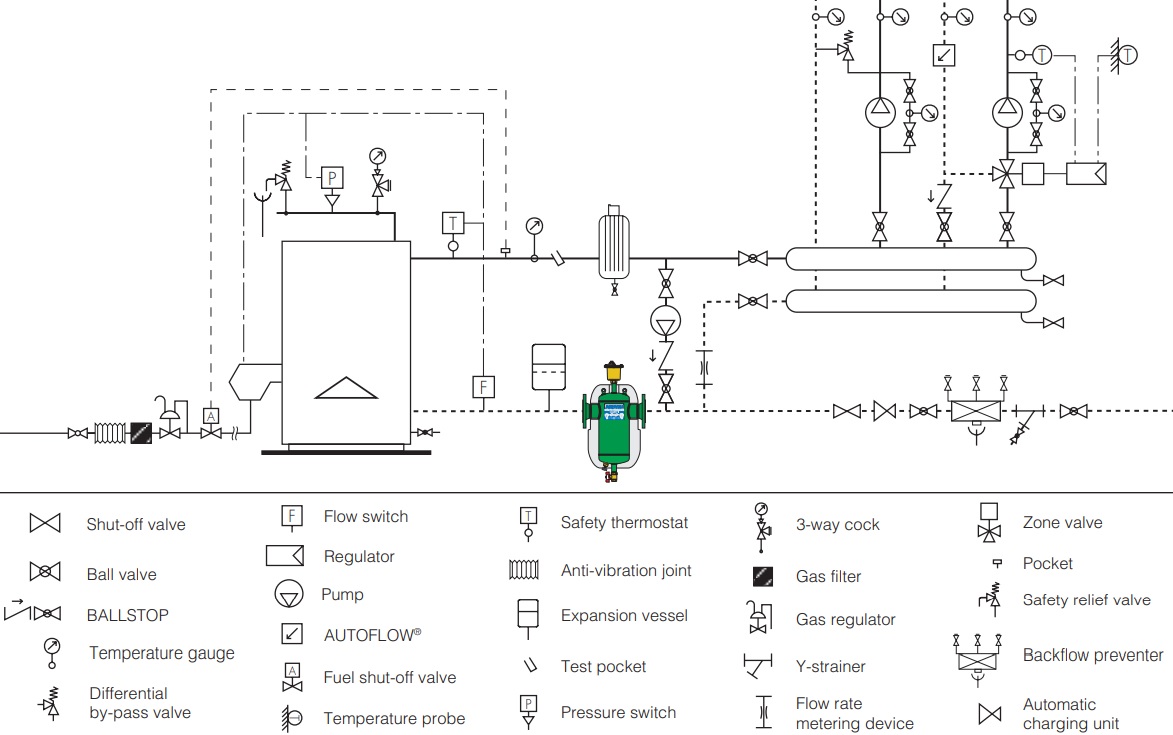

Aplikace:
