CALEFFI 5453 DIRTMAGPLUS filtr s magnetem sítky kulovými kohouty

Detailní popis produktu

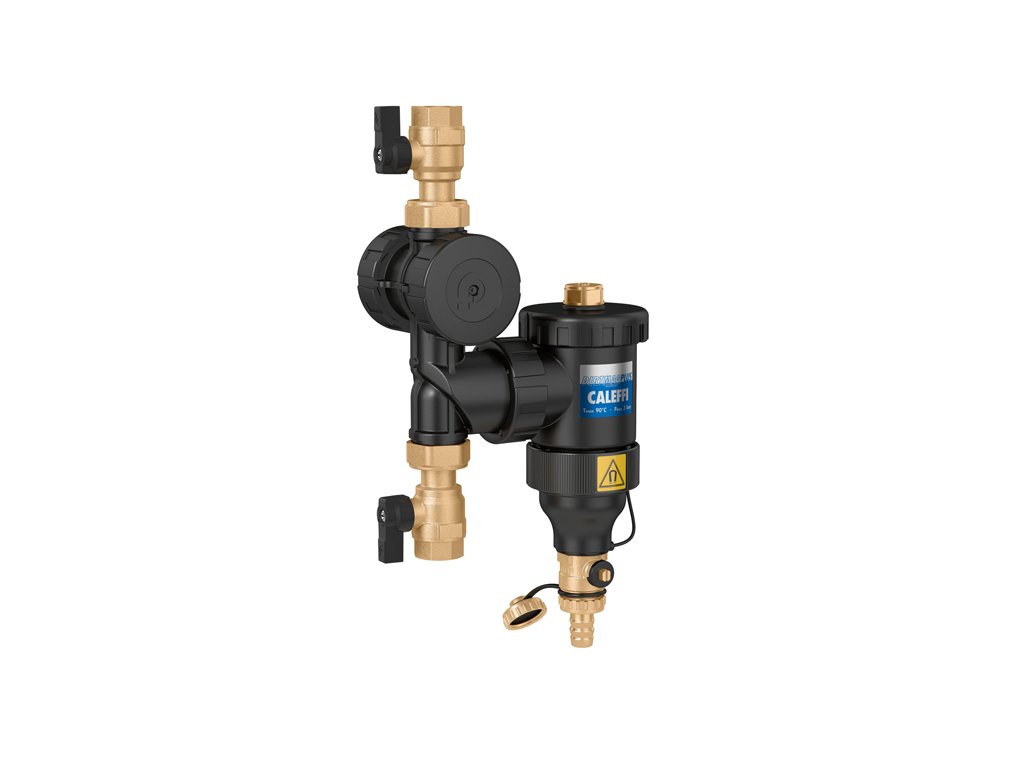

CALEFFI 5453 DIRTMAGPLUS filtr s magnetem, filtrem a kulovými kohouty

Popis:

• pro tepelná čerpadla
• pro kotle
• pro rozvody vody a topení
• jako filtr nečistot s vypouštěcím kohoutem a hadičníkem
• projekční podklady pošleme na vyžádání
• připojení 3/4", 1", 5/4"
• maximální pracovní tlak 3 bar
• maximální pracovní teplota 90 °C
• médium voda, roztoky glykolu
• max. procento glykolu 30 %
• kruhový systém magnetická indukce 2 x 0,3 T
• objem nádoby 0,4 l
• vyrobeno v Itálii

Materiál:

• tělo a kryt odlučovače technopolymer PA66G30
• vrchní zátka mosaz EN 12164 CW614N
• čistící šroub mosaz EN 12164 CW614N
• pojistná matice pro T-kus technopolymer PPSG40
• vnitřní prvek HDPE
• hydraulické těsnění EPDM
• vypouštěcí kohout s hadicovou přípojkou mosaz EN 12165 CW617N

Použití:

Multifunkční zařízení DIRTMAGPLUS se skládá ze dvou samostatných součástí uspořádaných v sérii: odlučovače nečistot a výměnného sítka.

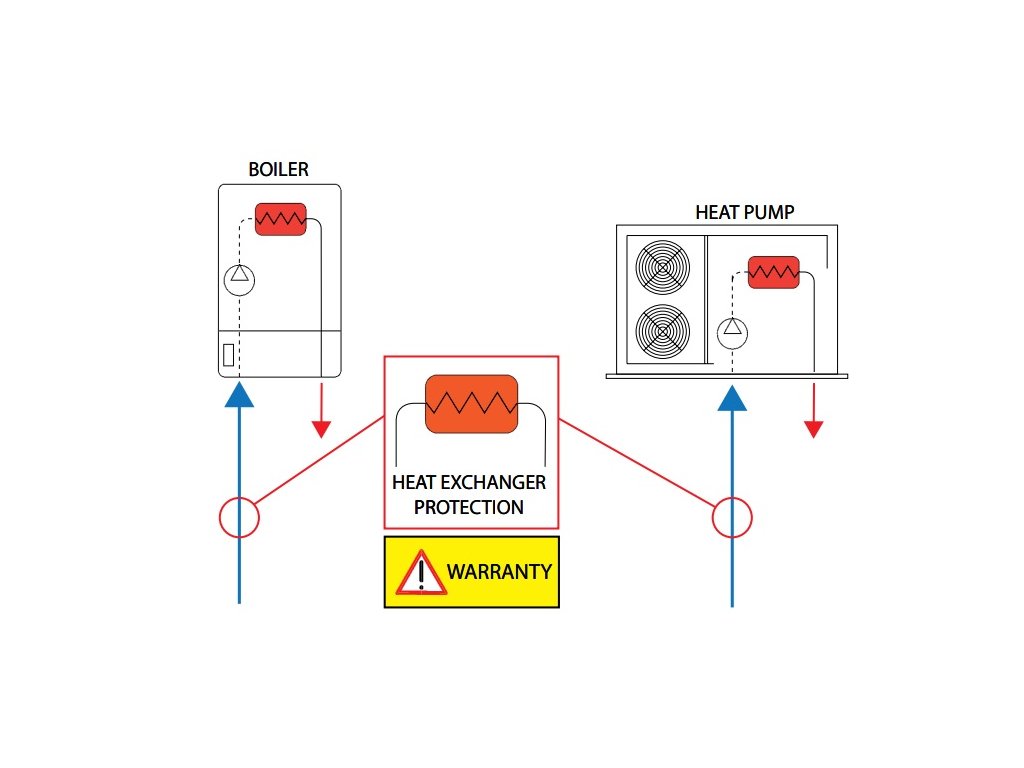

Přítomnost těchto dvou komponent umožňuje nepřetržitou ochranu tepelného zdroje a zařízení před jakýmikoli nečistotami, které se tvoří v hydraulickém okruhu jak v době spouštění systému, tak za normálních provozních podmínek.

Nečistoty jsou nejprve odděleny odlučovačem nečistot a poté shromážděny ve velké komoře pro sběr nečistot, ze které mohou být vypouštěny, i když je systém v provozu.

Železné nečistoty se také zachycují uvnitř těla přístroje díky působení dvou magnetů vložených do speciálního odnímatelného vnějšího kroužku.

Úplnou eliminaci mechanických nečistot o průměru v desetinách milimetru již od prvního průchodu média (uvedení systému do provozu) zaručuje dodatečné filtrační sítko, které mechanicky zachycuje nečistoty v topném systému.

DIRTMAGPLUS lze nastavit pro horizontální, vertikální a 45° instalace a je dodáván kompletní s uzavíracími ventily pro usnadnění údržby.

Jak to funguje:

Princip činnosti multifunkčního zařízení DIRMAGPLUS je založen na kombinovaném působení dvou samostatných součástí uspořádaných do série a kombinovaném působení řady fyzikálních jevů.

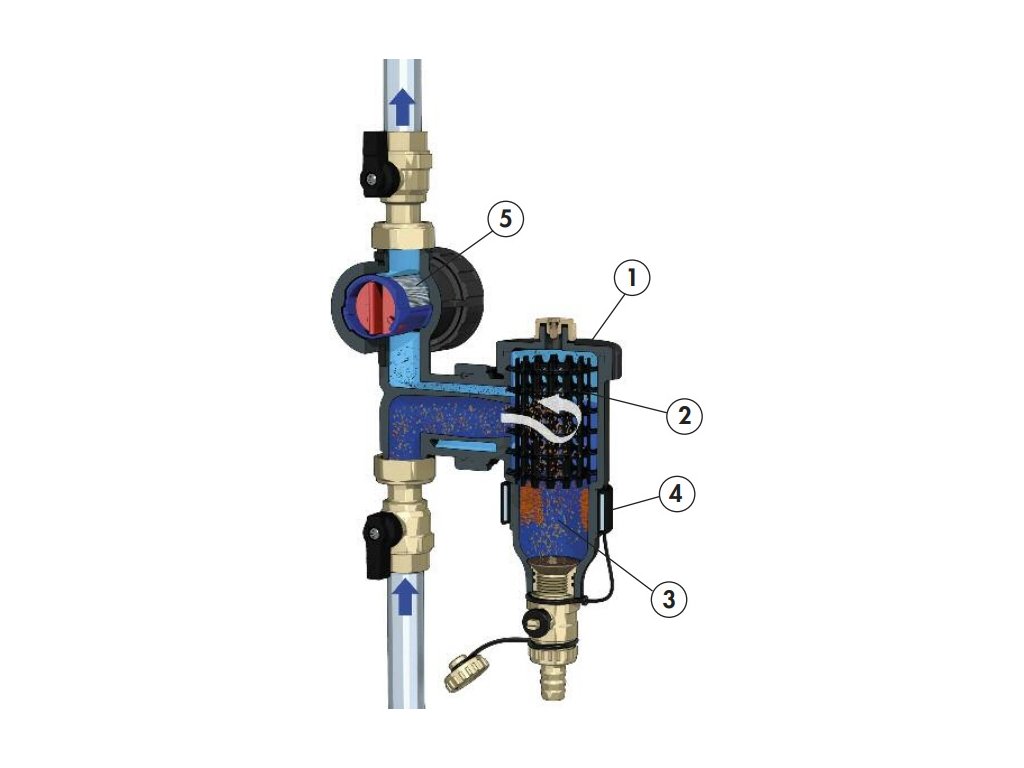

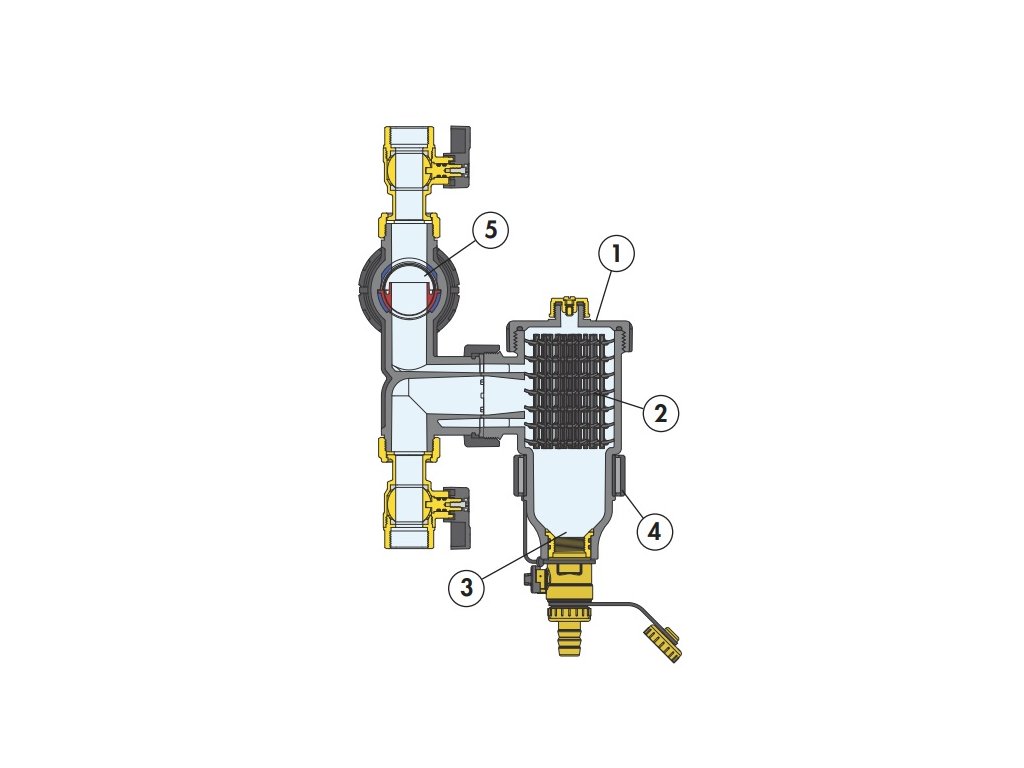

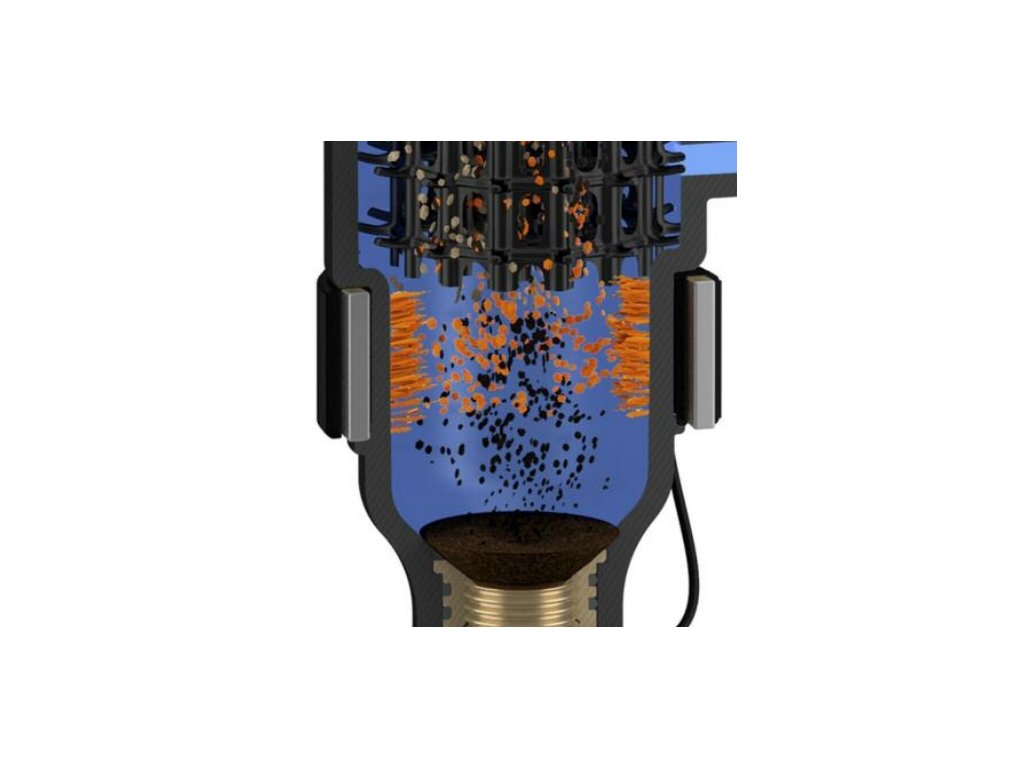

Nádoba (1) odděluje nečistoty. Vnitřní prvek (2) odlučovače nečistot se skládá ze sady mřížek. Při nárazu média na tyto povrchy se nečistoty ve vodě oddělí a spadnou do spodní části těla nádoby (3), kde se shromažďují.

Železné nečistoty se také zachycují uvnitř těla odlučovače nečistot díky působení dvou magnetů (4) vložených do speciálního odnímatelného vnějšího kroužku.

Velký vnitřní objem odlučovače nečistot zpomaluje rychlost proudění média a napomáhá tak gravitaci oddělovat obsažené částice až do velikosti v řádu tisíciny milimetru.

Výměnné kartušové sítko (5) mechanicky zachycuje nečistoty obsažené v topném médiu.

Voda cirkulující v systému postupně protéká nejprve odlučovačem nečistot (1) a poté filtračním sítem (5).

První průchod přes odlučovač nečistot umožňuje oddělit vysoké procento nečistot v cirkulující vodě až do minimální velikosti částic. Médium pak protéká sítem, ve kterém je mechanicky zachyceno 100 % zbývajících částic.

Konstrukce:

Vysokokapacitní filtrační patrona se skládá ze dvou částí: vnějšího těla (6) s nerezovou síťovinou a speciálně tvarovaného vnitřního prvku (7) pro zachycování nečistot.

Dodávané sítko (modrá barva) se skládá z kovové síťky s filtrační kapacitou, která dokáže zachytit částice o průměru větším než 0,3 mm. Toto specifické síto je schopné zachytit všechny částice zbývající v oběhu, čímž zajišťuje optimální počáteční čištění potrubí.

Po uzavření a vypuštění zařízení DIRTMAGPLUS lze sítko (6) snadno zkontrolovat následovně:

• odstranění za účelem vyčištění sítka od nečistot, které zachytil a které se nahromadily ve sběrači nečistot (7)
• výměna za údržbové sítko (šedá barva) (8) (volitelně, kód F49474/GR - kapacita filtrace pro zachycení částic o průměru větším než 0,8 mm)
• v případě potřeby může multifunkční zařízení fungovat jako jednoduchý sběrač nečistot (po odstranění dodaného sítka)

Dvě uzavírací zátky na každé straně (9) krytu sítka (10) usnadňují jeho vytažení v souladu s montážní polohou DIRTMAGPLUS.

Díky speciální spojce T-kusu a pojistné matici lze DIRTMAGPLUS nastavit (1) tak, aby mohl být namontován na svislé potrubí (2), vodorovné potrubí (3) nebo pod úhlem 45°, aniž by to ovlivnilo jeho funkční vlastnosti.

DIRTMAGPLUS je kompaktní zařízení navržené tak, aby zabíralo minimum místa a nabízelo praktičnost a všestrannost pro instalaci, údržbu a možné použití pro plnění okruhů a proplachování.

Pro usnadnění kontroly a údržby je multifunkční zařízení vybaveno dvěma uzavíracími ventily (11), které umožňují zastavit průchod média přes zařízení a vypouštěcím kohoutem (12)

Odlučovač nečistot DIRTMAGPLUS je vyroben z technopolymeru speciálně navrženého pro aplikace topných a chladicích systémů.

Hlavní vlastnosti technopolymeru jsou:

• vysoká pevnost v tahu při zachování dobrého konečného prodloužení
• dobrá odolnost proti šíření trhlin
• velmi nízká absorpce vlhkosti pro konzistentní mechanické chování
• vysoká odolnost proti oděru díky nepřetržitému proudění média
• výkon je udržován při změnách teploty
• kompatibilita s glykoly a přísadami používanými v obvodech

Minimální tlakové ztráty:

Vysoký výkon odlučovače je založen na použití speciálního vnitřního síta.

Princip zachytávání a usazování nečistot zefektivňuje systém odlučování nečistot ve srovnání s běžnými filtračními síty.

Výkon separátoru je v průběhu času konstantní (na rozdíl od běžných filtrů mechanických nečistot).

Neucpává se zachyceným kalem a nemění funkční vlastnosti.

Sběrná komora separátoru:

• je umístěna ve spodní části a v takové vzdálenosti od přípojek, aby nasbírané nečistoty nebyly ovlivněny vířením
• je dostatečně velká, aby zvýšila množství nashromážděných nečistot
• stav znečištění komory lze snadno zkontrolovat odšroubováním vnitřního prvku nádoby

Magnetické nečistoty:

Nečistoty jsou zachyceny uvnitř těla separátoru nečistot silným magnetickým polem vytvářeným magnety vloženými do speciálního vnějšího kroužku.

Vnější kroužek lze sundat z těla tak, aby bylo možné při otevření vypouštěcího kohoutu tyto magnetické nečistoty odstranit ze systému.

Protože je magnetický kroužek umístěn mimo těleso odlučovače nečistot, hydraulické vlastnosti zařízení se nemění.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

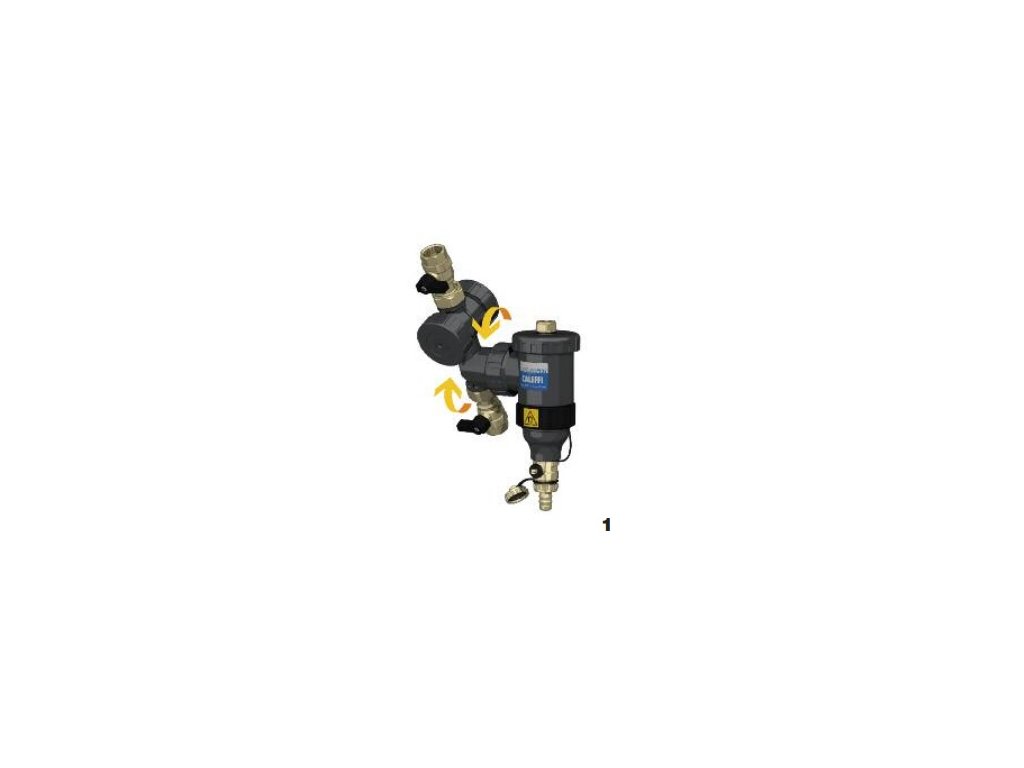

Díky speciální spojce mezi pojistnou (aretační) maticí a T-kusem lze odlučovač nečistot DIRTMAG® nastavit (1) pro instalaci na horizontální (2) i vertikální (3) potrubí nebo pod úhlem 45° při zachování stejných provozních vlastností.

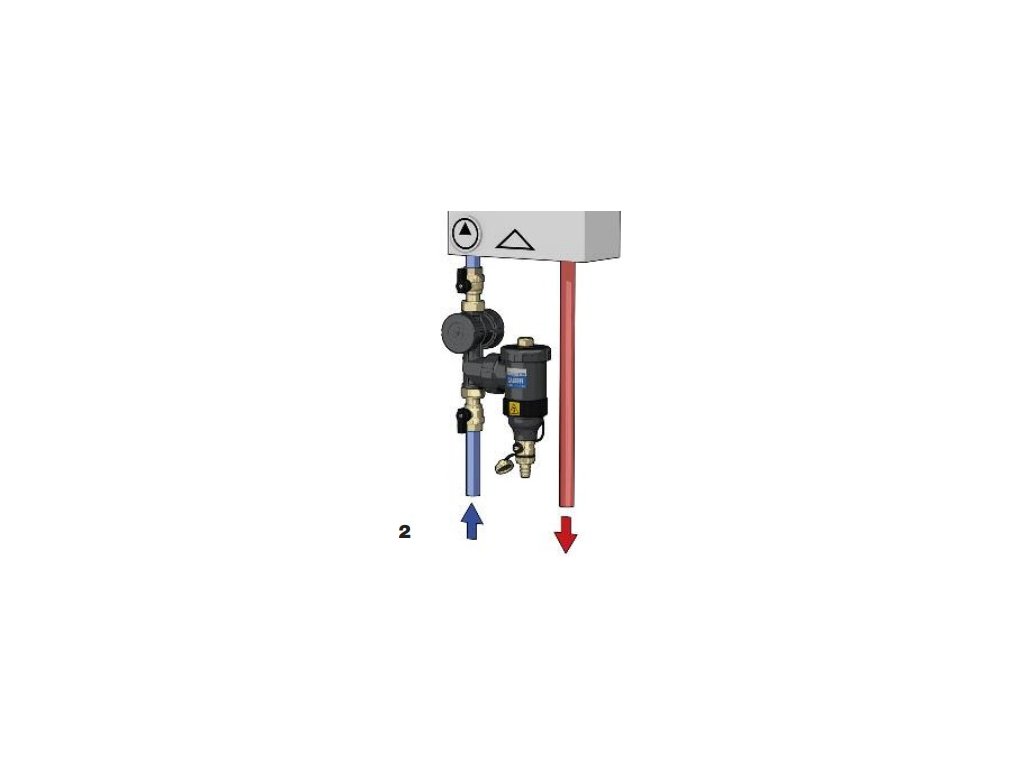

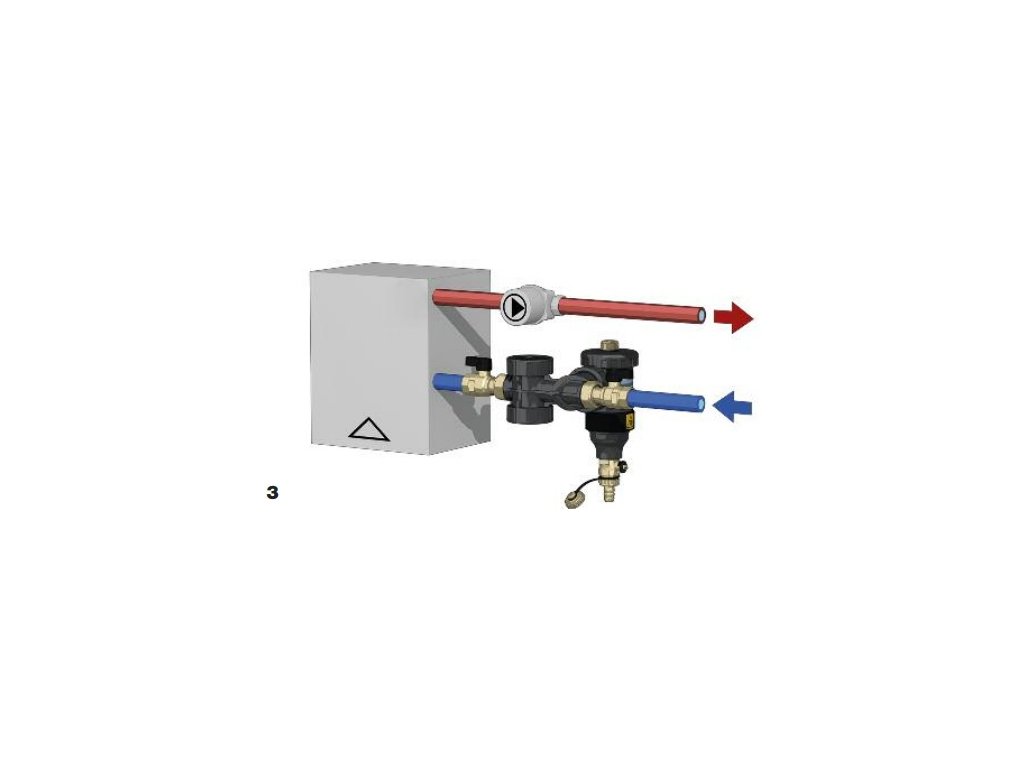

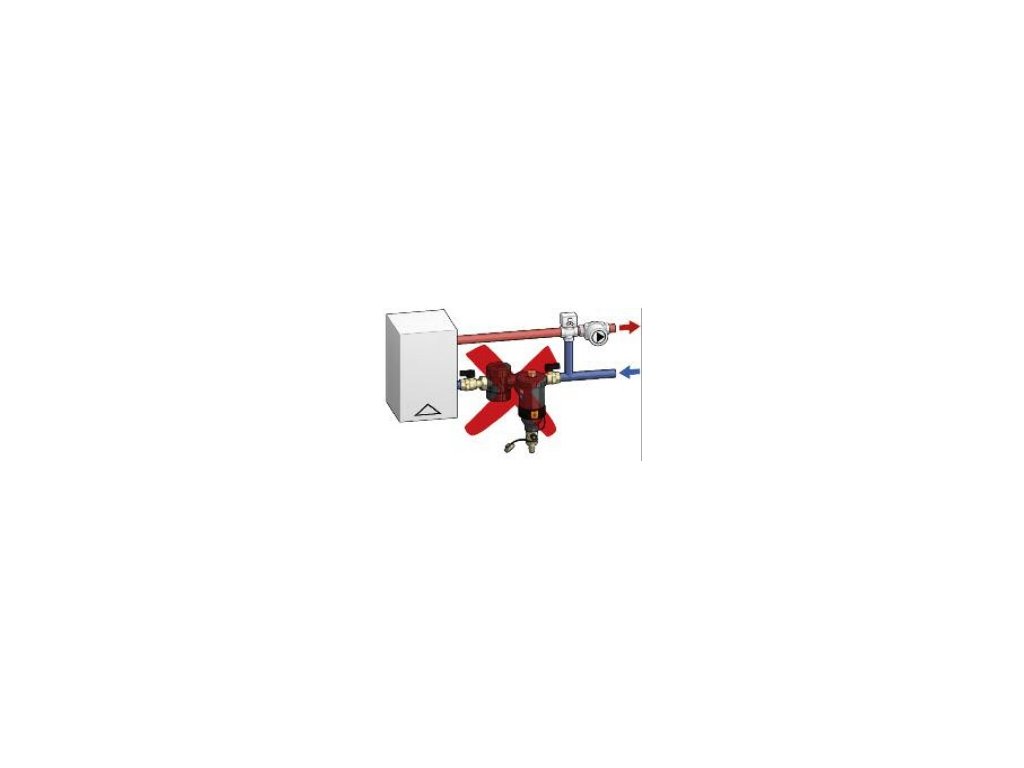

Odlučovač nečistot by měl být instalován v souladu se směrem toku vyznačeným šipkou na T-kusu a nejlépe na vratném okruhu před kotlem, tepelným čerpadlem.

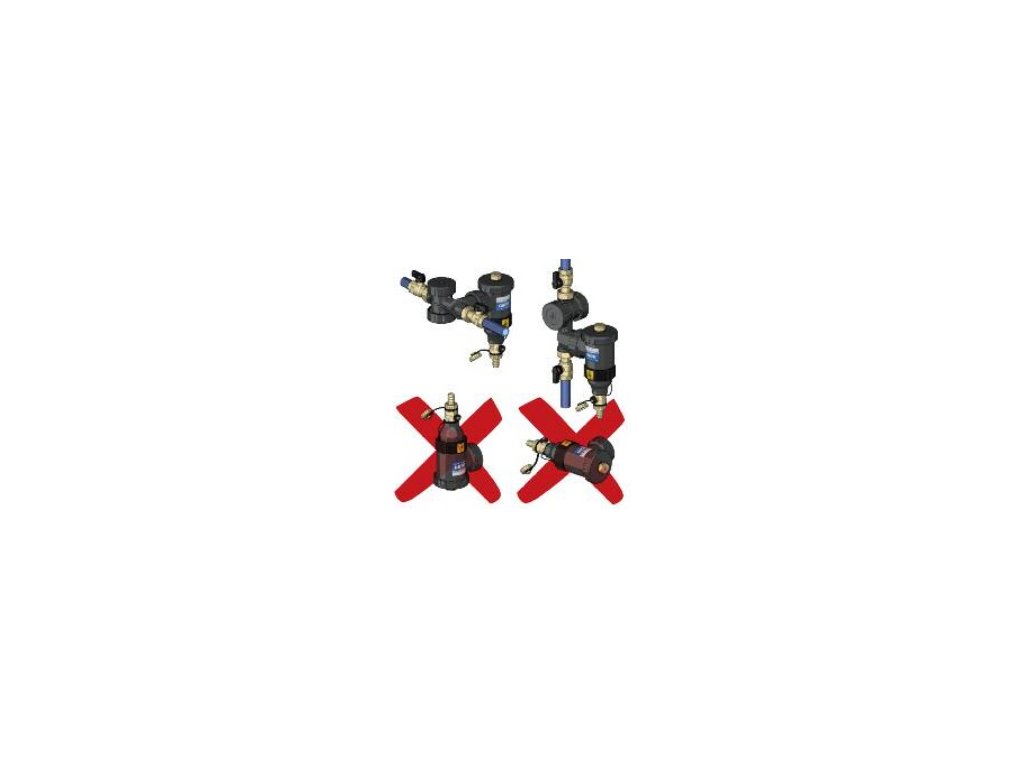

Odlučovač nečistot by měl být vždy instalován před čerpadlem a vždy s tělem ve svislé poloze.

Odvzdušnění:

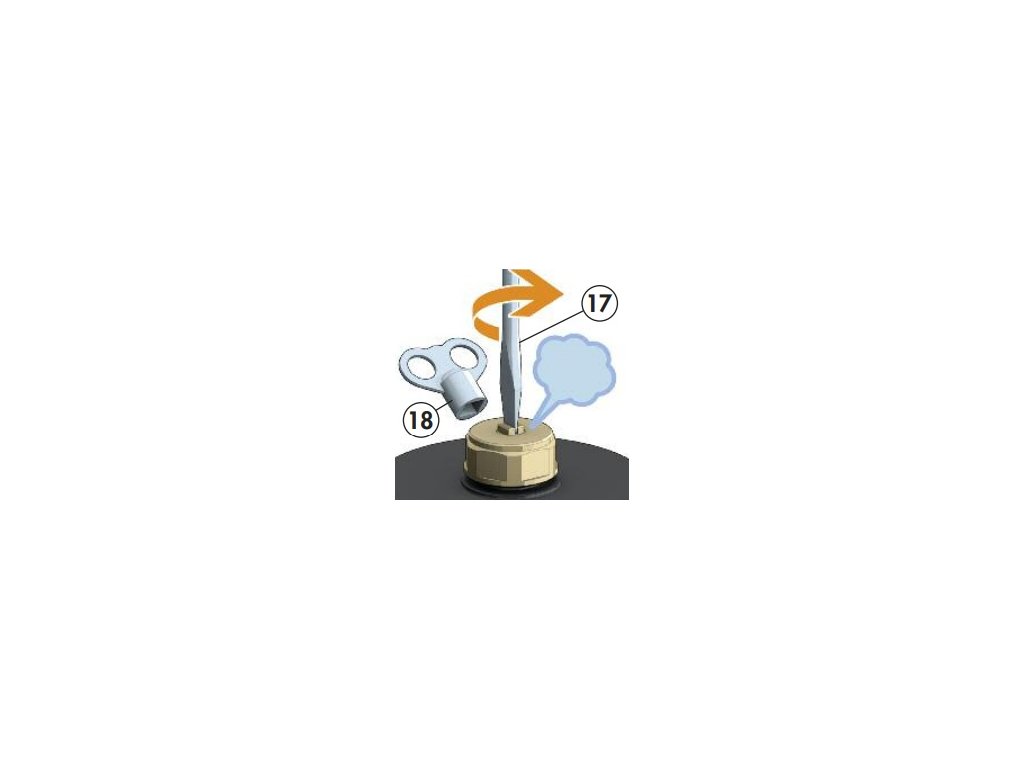

Pomocí šroubováku (17) nebo motýlkového klíče (18) povolte šroub na horní zátce a vypusťte veškerý vzduch, který se nashromáždil v horní části těla separátoru.

Údržba:

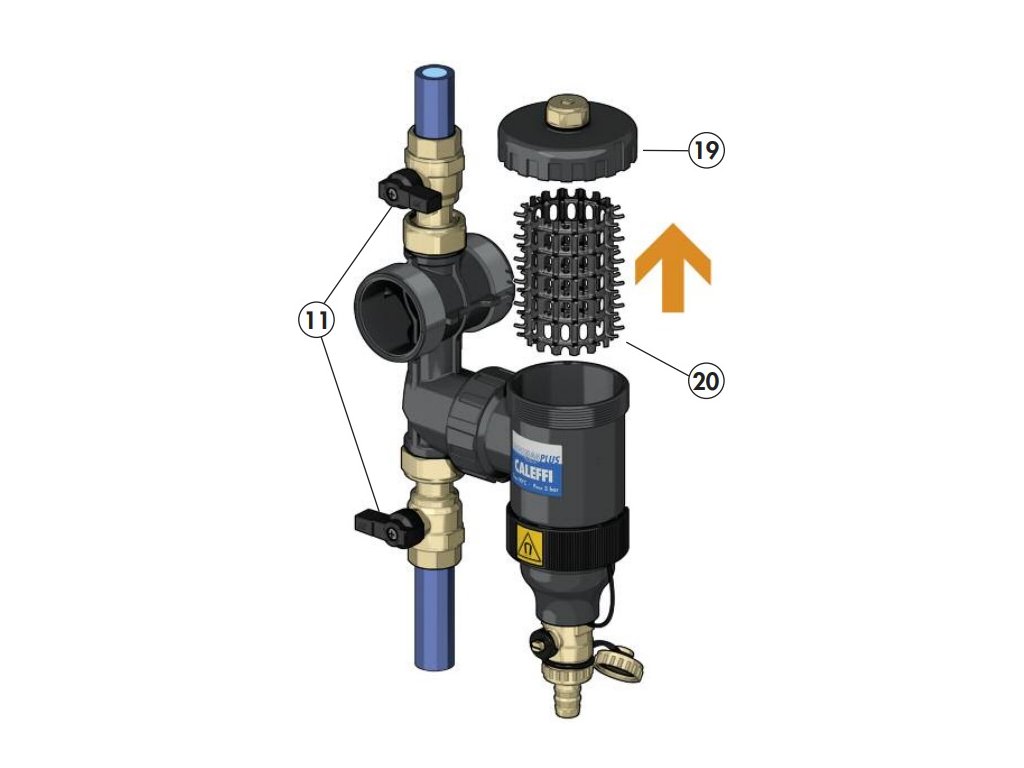

V případě údržby komory separátoru na shromažďování nečistot uzavřete okruh (11), jednoduše odšroubujte horní kryt (hlavu) (19) pomocí dodaného klíče a poté vyjměte vnitřní prvek (20), který je připojen vždy tak, aby bylo možné jej vyjmout za účelem čištění.

Vypuštění nečistot:

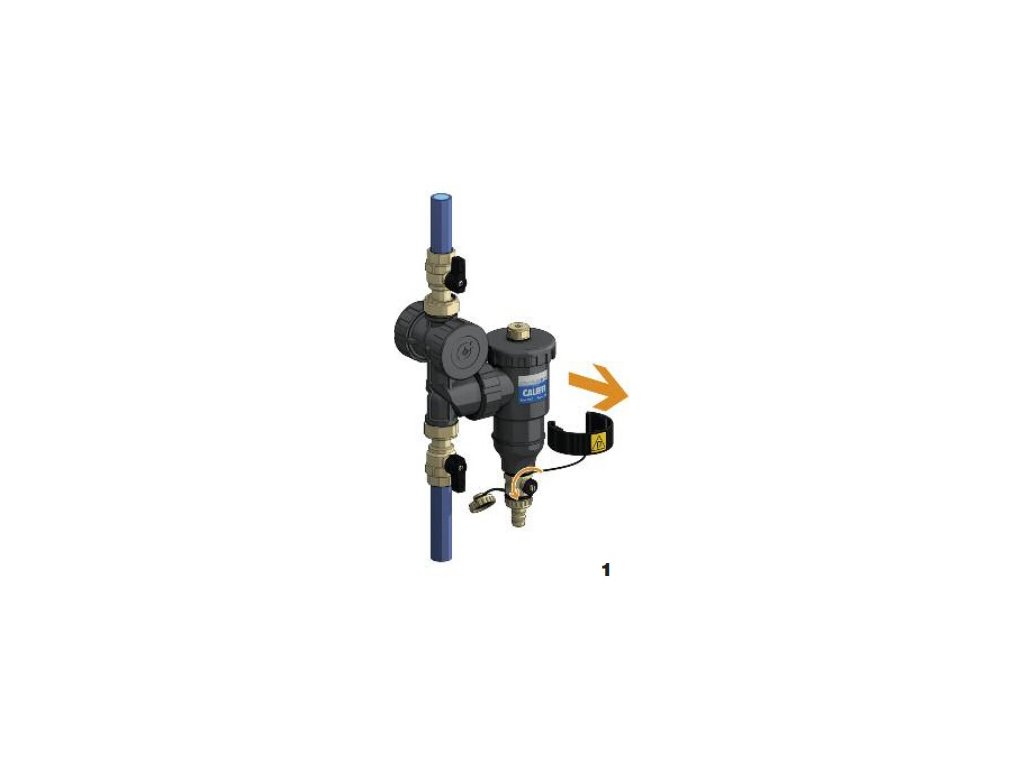

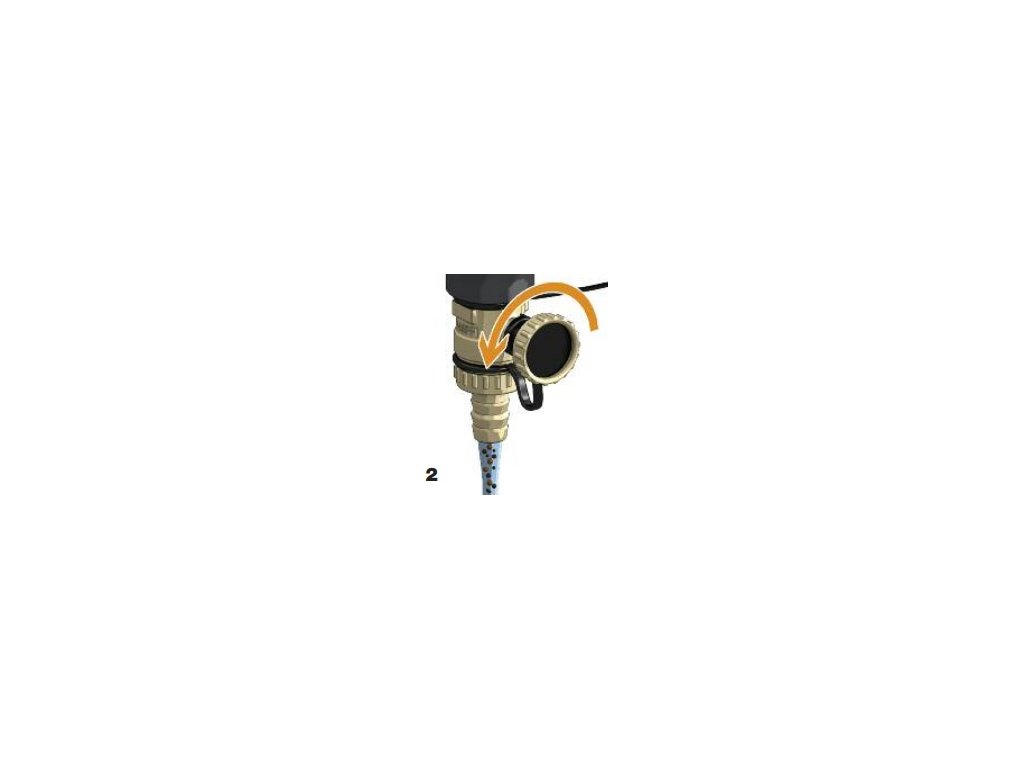

Odstraňte magnetický kroužek (1) a vypusťte nečistoty, i když je systém v chodu, pomocí dodaného speciálního klíče (2).

Příslušenství:

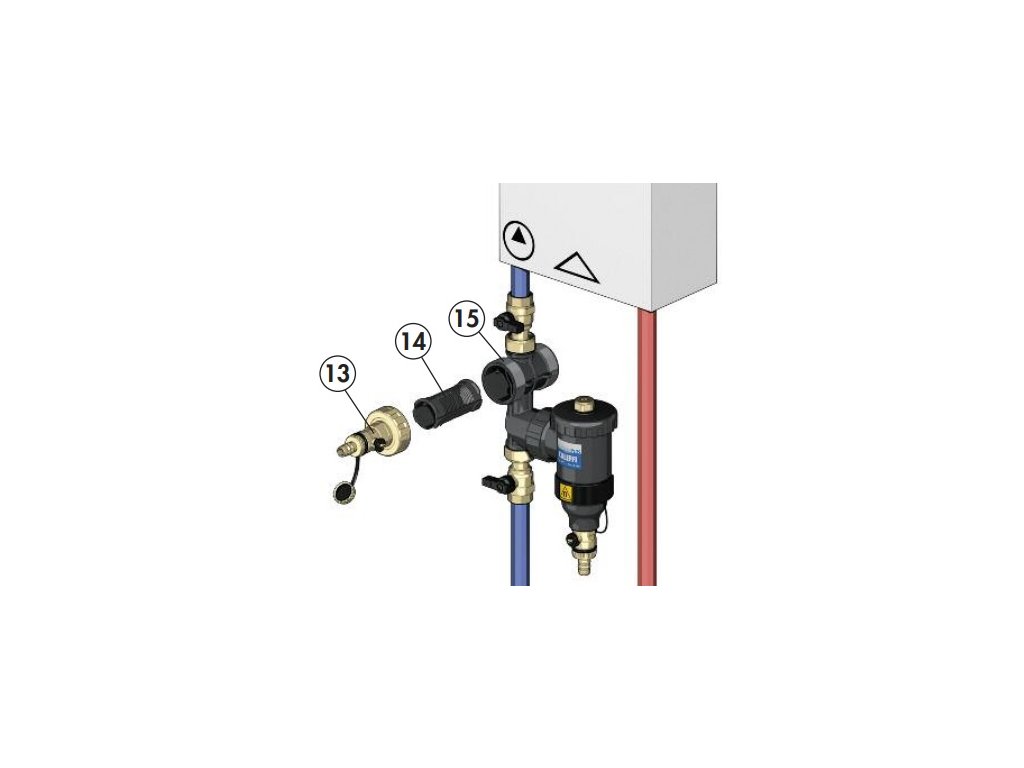

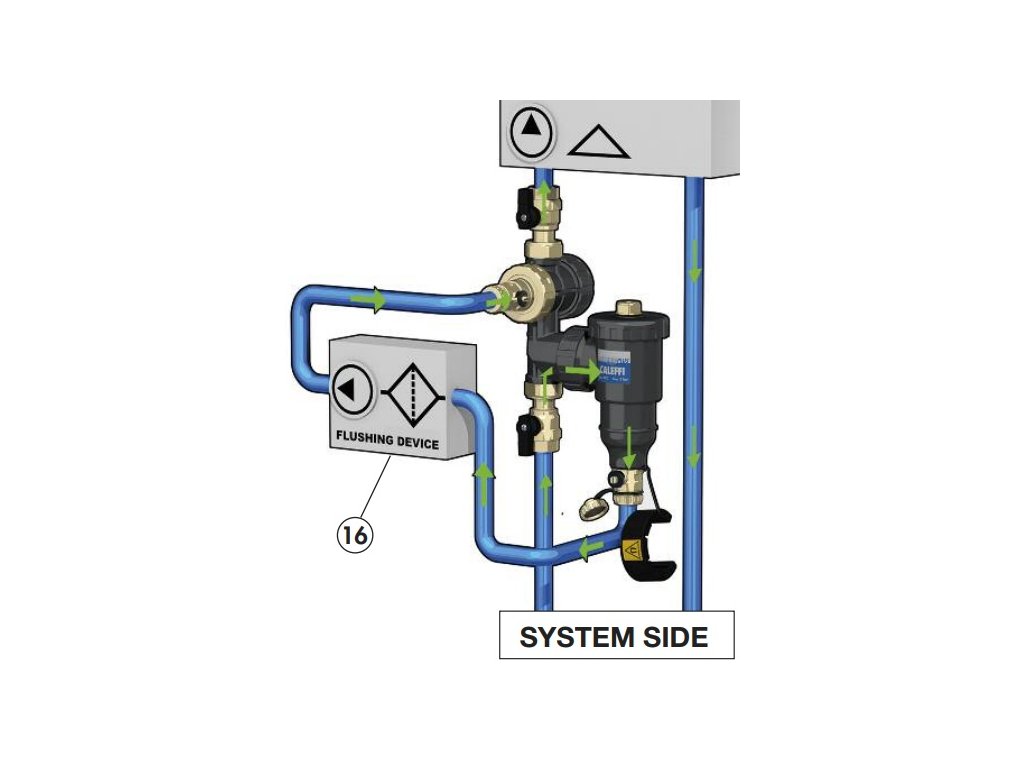

Sada pro plnění a proplachování okruhu (kód F49476) se skládá ze zátky s vypouštěcím kohoutem (13) a černého prvku (14), který se vkládá do nádoby síta (15) pro oddělení toků. Tato sada může být použita pro připojení specifického externího systému plnění/proplachování (16) v souladu se specifickými předpisy a postupy pro uvedení zařízení do provozu.

Dávkování chemie (aditiv) do systému:

Zařízení lze použít také jako vstup pro dávkování chemických přísad určených k ochraně, údržbě a renovaci topného systému vč. kotle.

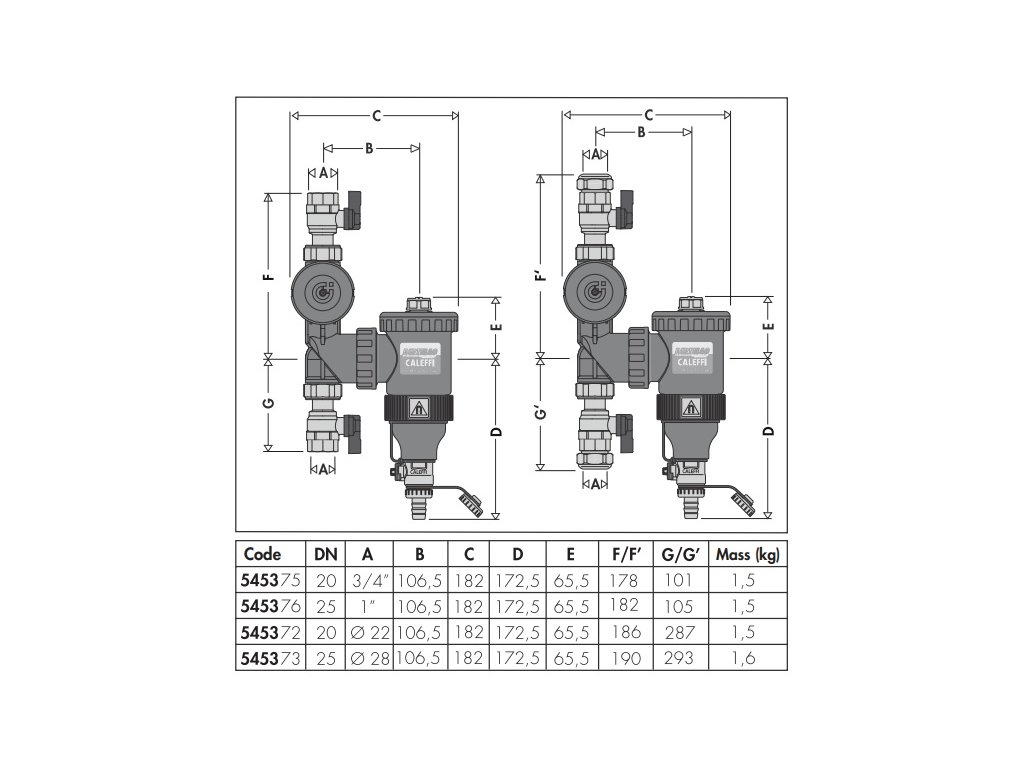

Rozměr:

Hydraulické vlastnosti:

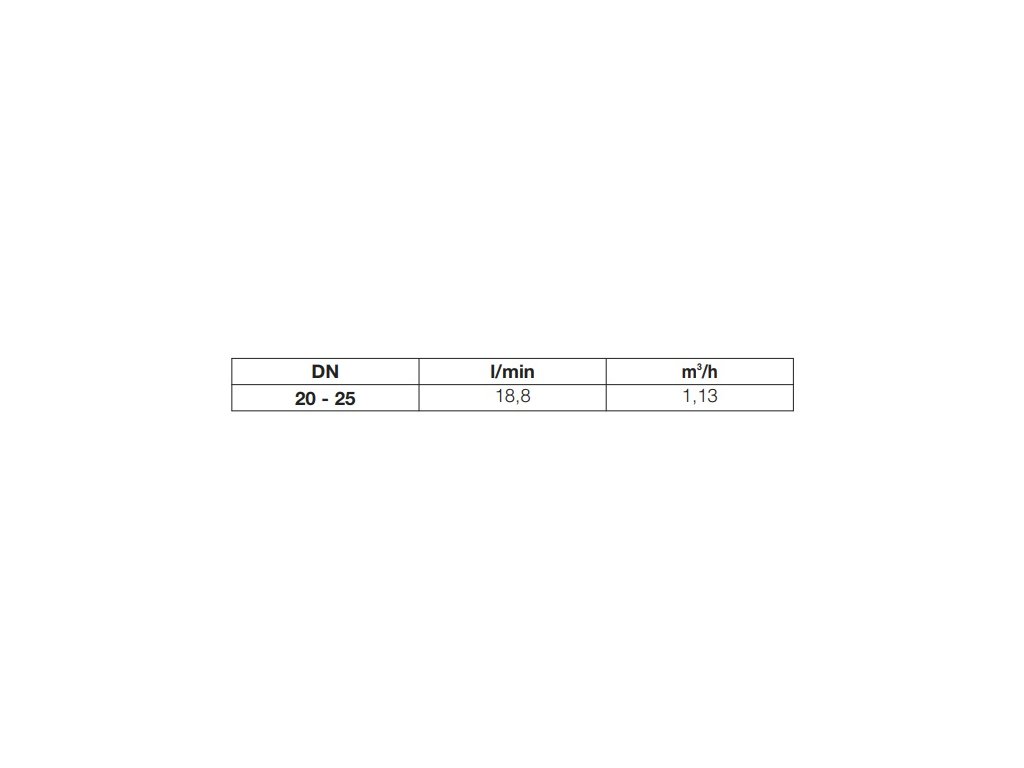

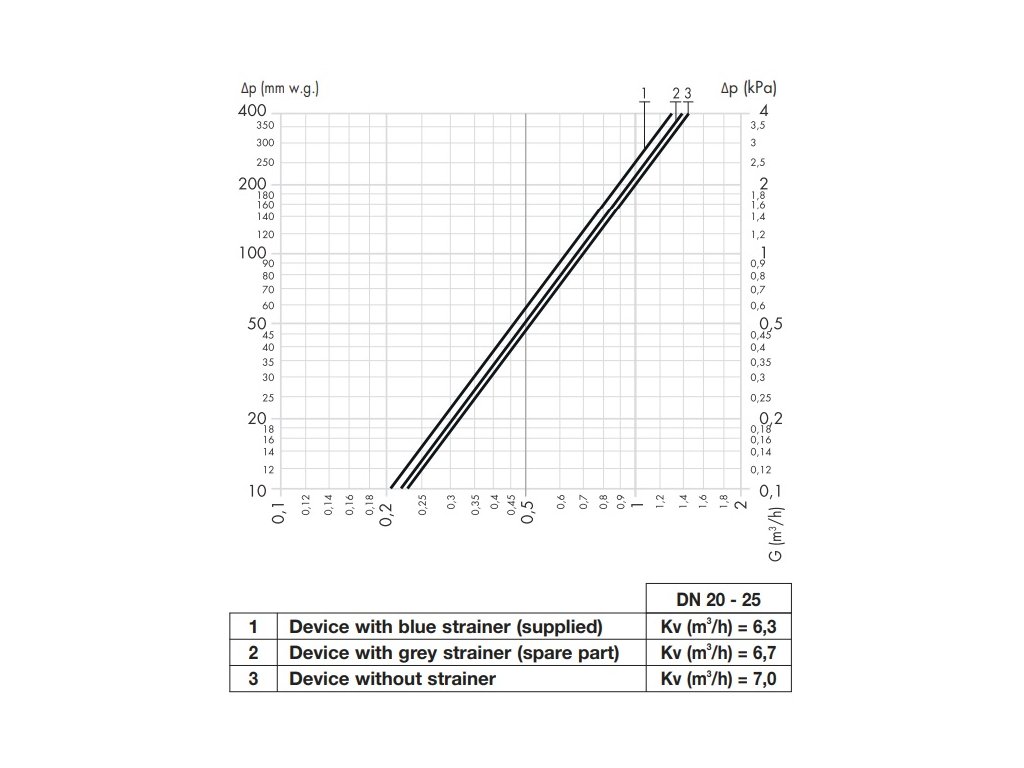

Maximální doporučená rychlost proudění na přípojkách zařízení je ~ 1 m/s. Tabulka ukazuje maximální průtoky pro splnění tohoto požadavku.

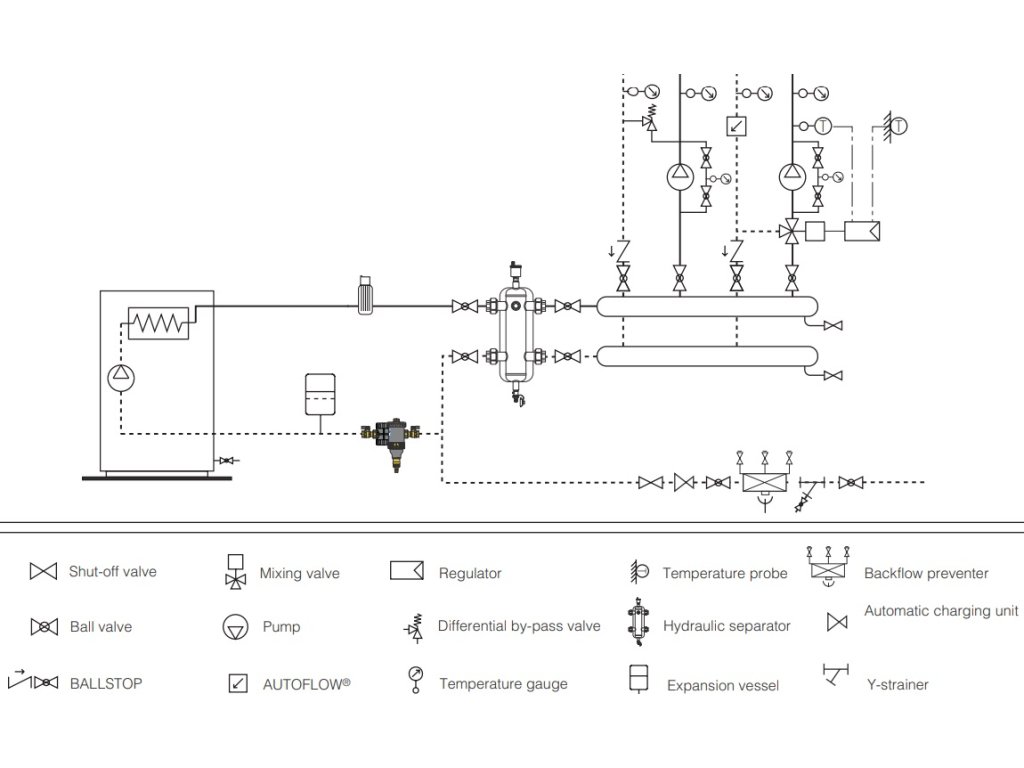

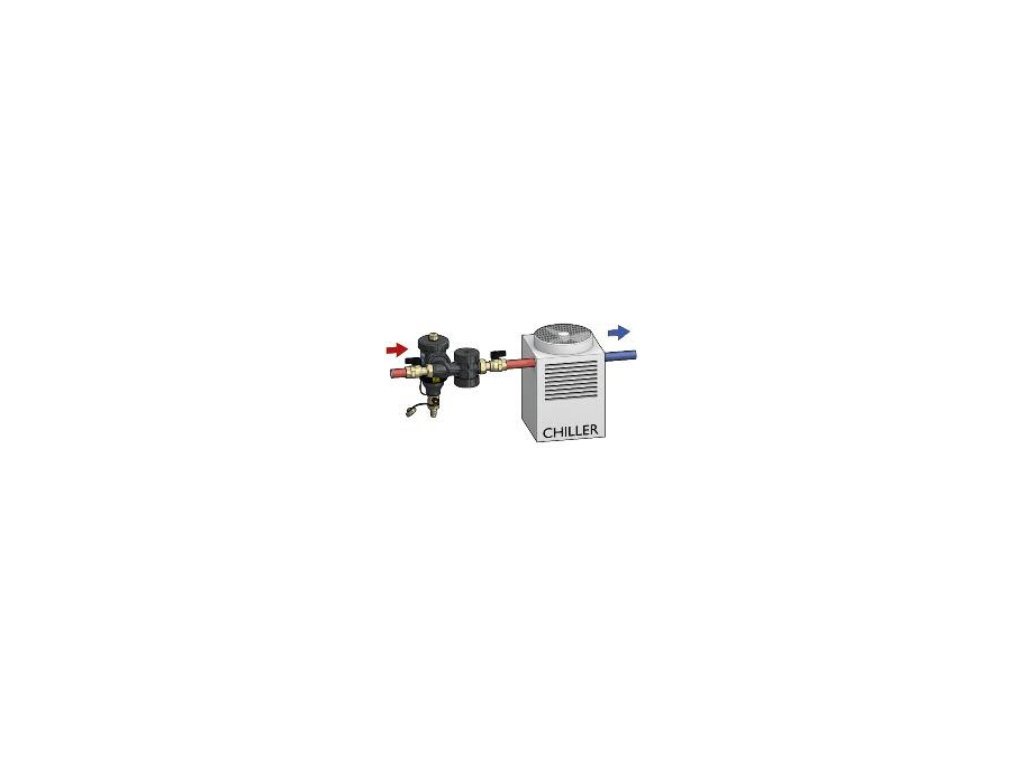

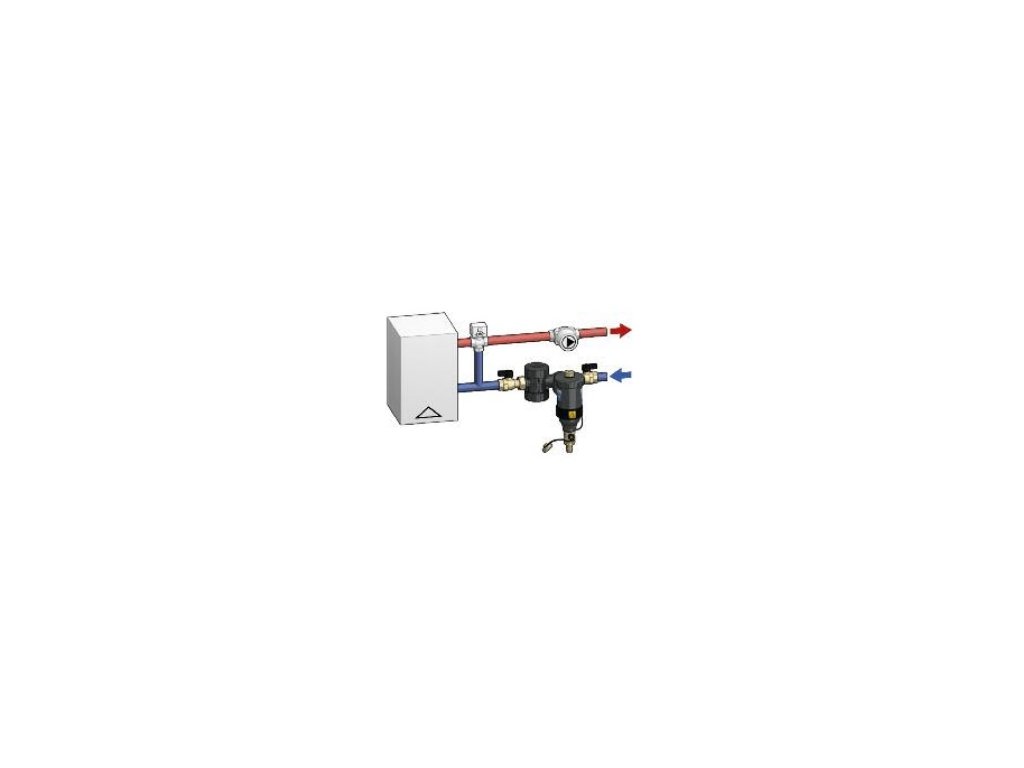

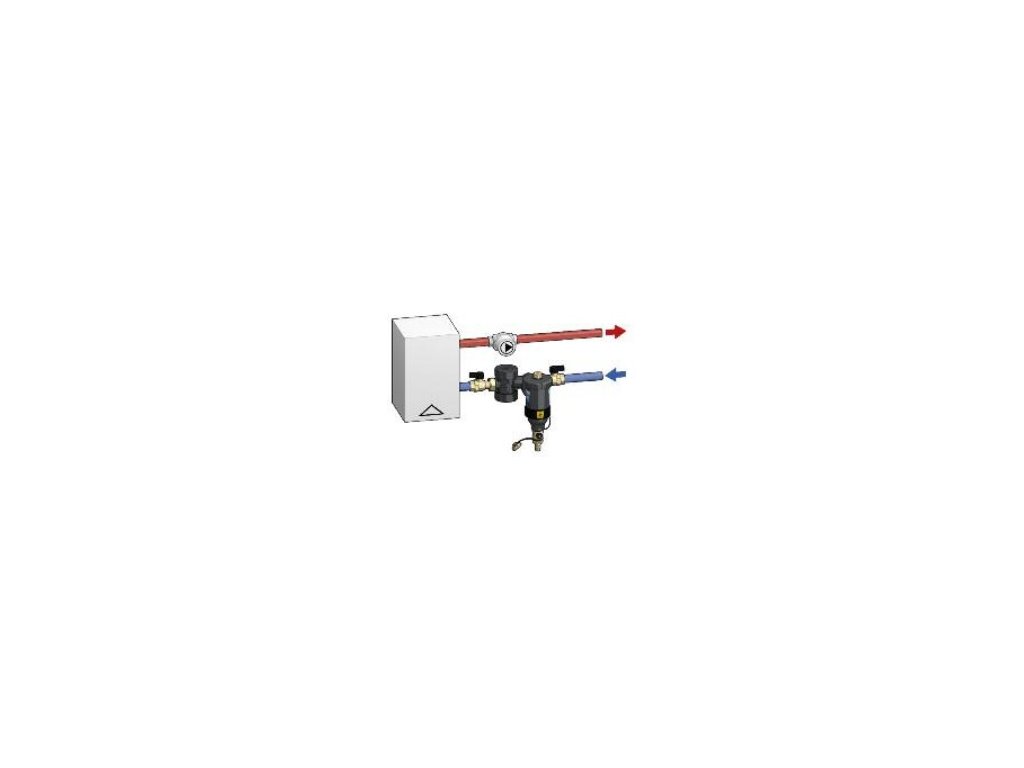

Aplikace:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
