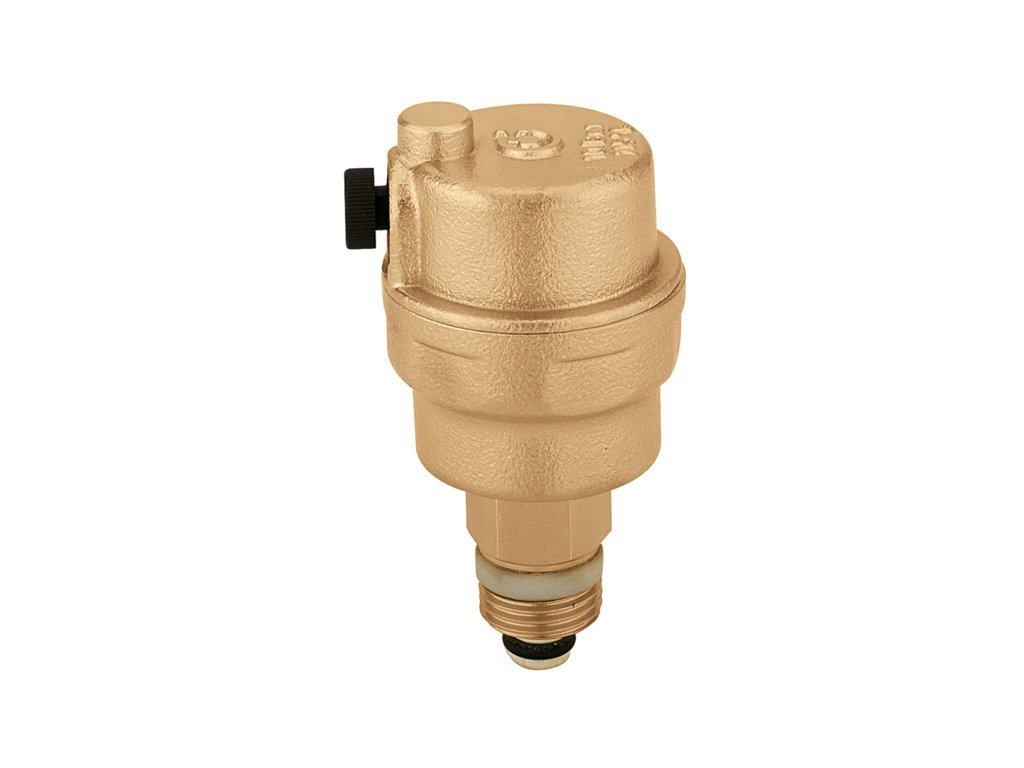

CALEFFI 5025 ROBOCAL automatický odvzdušňovací ventil se zpětnou klapkou
Kód: 502538
Související produkty
Detailní popis produktu
CALEFFI 5025 ROBOCAL automatický odvzdušňovací ventil se zpětnou klapkou
Popis:
- pro rozvody vody a topení
- pro vodu a glykol (max. 30 % roztok)
- jako bezpečnostní armatura
- projekční podklady pošleme na vyžádání
- připojení 3/8", 1/2"
- maximální pracovní tlak 10 bar
- vypouštěcí tlak 4 bar
- maximální pracovní teplota 110 °C
- vyrobeno v Itálii
Použití:
Automatické odvzdušňovací ventily plní funkci eliminace vzduchu, který se hromadí uvnitř okruhů systému. Tímto způsobem je zamezeno vzniku negativních jevů jako je koroze, vzduchové kapsy umístěné v topných tělesech, kavitace v oběhových čerpadlech atd.
Materiál:
- tělo a čepička mosaz CW617N UNI 12165
- plovák PP
- uzávěr odfuku silikonová pryž
- pružina nerezová ocel EN 10270-3 / 1.4310 NS (AISI 302)
- o-kroužky na zpětné klapce EPDM
- těsnění na uzavíracím kohoutu PTFE
Doporučení:
Vzduch se ze systému odvětrá otočením uzávěru na výstupu vzduchu proti směru hodinových ručiček o jednu celou otáčku z plně uzavřené polohy. Je-li uzávěr ponechán v této poloze, dojde k automatickému odvětrání vzduchu. Pro správnou funkci nesmí být Automatické odvzdušňovací ventily instalovány na místech, která jsou obtížně kontrolovatelná a kde hrozí zamrznutí.
Plovák s antirotačním a antivibračním systémem v klidové poloze není ovlivňován žádným vnějším pohybem.
Zpětná klapka usnadňuje údržbu a kontrolu automatického odvzdušňovacího ventilu uzavřením průtoku vody po sejmutí ventilu. O-kroužky z EPDM zajišťují utěsnění s tělem ventilu.
"Suchý" uzávěr Umístění plováku a vnitřních částí je takové, že se voda nikdy nedostane k samotnému uzávěru. To zabráňuje poškození způsobeným infiltrací nečistot přítomných v kapalině.
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
Rozměr:
Průtoková křivka:
Příklad instalace:
CALEFFI S.P.A.
Caleffi S.p.A., Itálie, vyvíjí a vyrábí výrobky pro vytápění, klimatizace a instalační systémy. Dále pro kalorimetrii a specifické komponenty pro systémy pracující s obnovitelnými zdroji.
Celá historie Caleffi v detailní exkurzi: od počátků v roce 1961, přes rozmach v 80. letech až po mezinárodní prodejní expanzí v devadesátkách. Prožijte si takové naše milníky jako je vybudování unikátního výzkumného centra CUBOROSSO nebo automatického skladu MAV.
Skupina Caleffi: CALEFFI, RDZ, CRISTINA, ALTECNIC,EKINEX a ALL VALVE Industries.
Rádi vám poradíme s řešením!
Volejte + 420 702 120 202 nebo pište na info@novalinea.cz.
Doplňkové parametry
| Kategorie: | Automatické odvzdušňovací ventily |
|---|---|
| Záruka: | 24 měsíců |
| Použití: | voda a topení |
| Provedení: | automatický odvzdušňovací ventil |
| Připojení: | 3/8", 1/2" |
| Teplota: | 110 °C |
| Tlak: | PN 10 |
| Otevírací tlak: | 4 bar |
| Výrobce: | Caleffi S.p.a. |
