- periférie není součástí standardní dodávky zařízení (kamna, kotel)
- je to volitelná součást systému a objednává se samostatně na základě rozsahu instalace

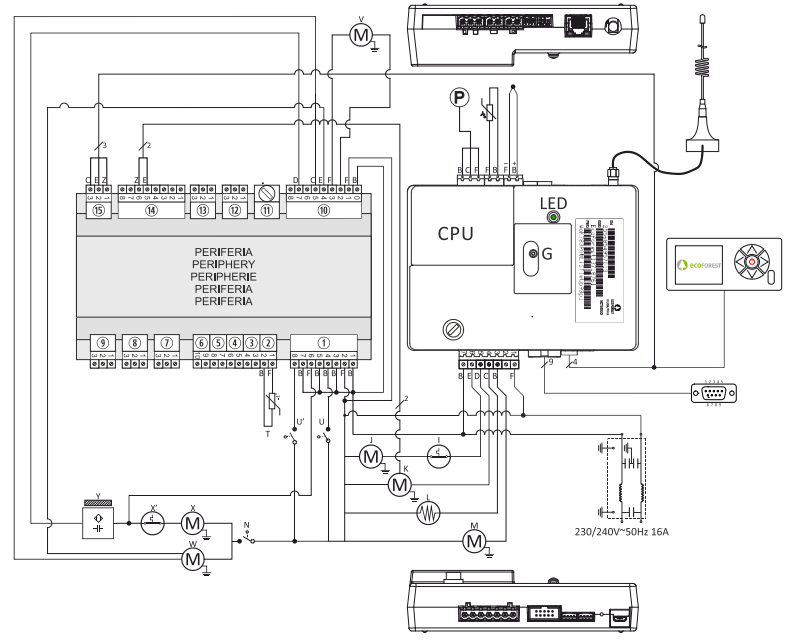

- slouží k propojení a řízení různých dodatečných čidel zásobníku TUV, akumulační nádrže, 3 cestného ventilu, atd. s řídící jednotkou (CPU) zařízení

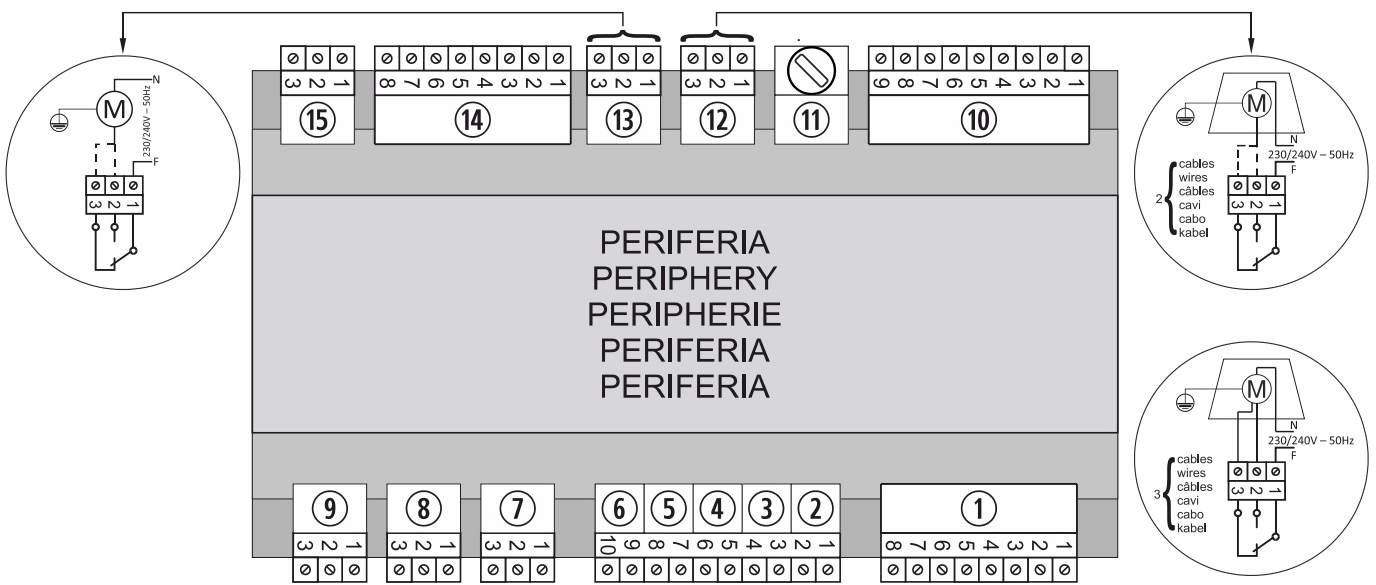

Číslo svorkovnice (připojení)
- napájení a senzory; 230/240 V – 50 Hz
- teplotní čidlo NTC 1, volitelné, hlídá teplotu zpátečky; (kód 68669)
- teplotní čidlo NTC 2, volitelné, hlídá teplotu TUV; (kód 68685)
- teplotní čidlo NTC 3, volitelné, hlídá teplotu TUV; (kód 68685)
- teplotní čidlo NTC 4, volitelné, hlídá teplotu vody v akumulační nádrži; (kód 68685)
- teplotní čidlo NTC 5, volitelné, hlídá teplotu vody v akumulační nádrži; (kód 68685)
- sonda, volitelná, hlídá minimální úroveň hladiny pelet v zásobníku pelet v kotli; (kód 67912/1)
- sonda, volitelná, hlídá maximální úroveň hladiny pelet v zásobníku pelet v kotli; (kód 67911/1)
- sonda, volitelná, hlídá minimální hladinu naplnění externího sila palivem (zásobníku pelet); (kód 67913/1)
- systém čištění tepelného výměníku, spalovací komory a popelníku
- pojistka (5x20mm); 220 V-6,3 A
- 3 cestný směšovací ventil, volitelné; (kód 68749)
- napájení podavače paliva (šneku) z externího sila (zásobníku pelet), volitelné; (kód 68689)
- ovládání oběhového čerpadla
- připojení komunikační sběrnice a displeje
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
Pokyny pro instalaci periferie u modelů kamen a kotlů, kde periferie není součástí dodávky.
- po instalaci periferie je nutná aktualizace provozních parametrů CPU (tak, aby CPU rozpoznával periferii)
- přečtěte si pozorně pokyny pro instalaci
- veškerý materiál musí být originál Ecoforest
- používejte odpovídající nástroje pro montáž
- kód celé sestavy a jejich částí je 68801/ (na fotografii jsou vynechány podpěry a šrouby Torx)

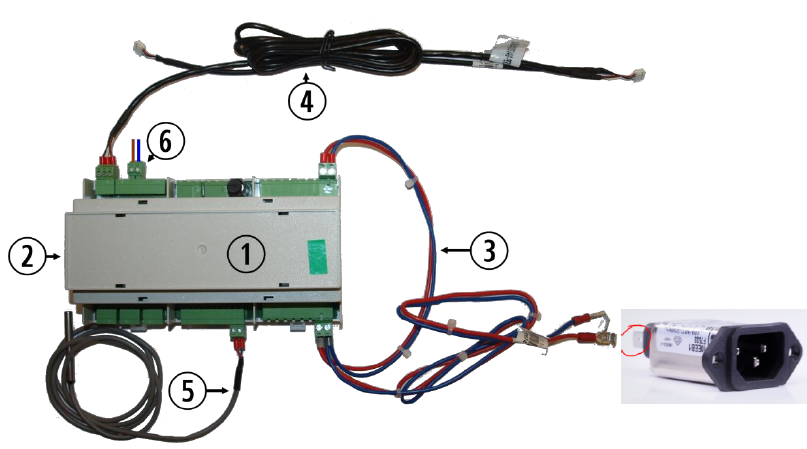

- Periferie
- DIN lišta (nezobrazeno)
- Napájecí kabel
- Y kabel propojení ovládacího displeje (1)
- NTC čidlo (propojení z CPU na periferii)
- Připojení PWM (pulzně šířková modulace) (2)
(1) nahrazuje propojení s kotlem
(2) kabel, který vychází z čerpadla a je odpojený
Pokyny pro instalaci periferie u modelů kamen a kotlů, kde periferie není součástí dodávky
- odpojte kamna/kotel
- umožněte přístup z pravé strany a zezadu pro modely HIDRO a z levé strany a zezadu pro Cantina Compact

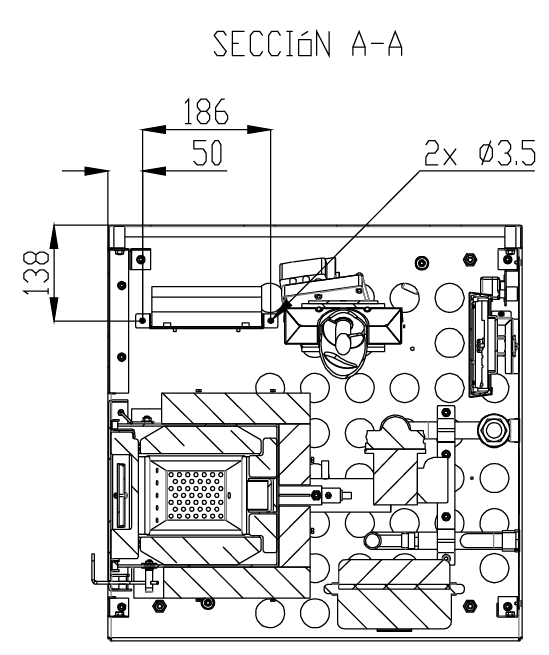

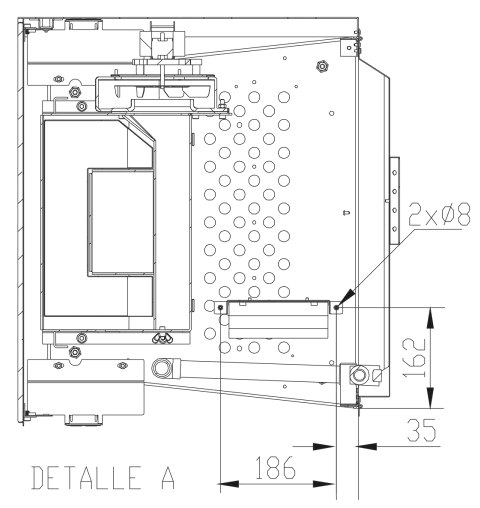

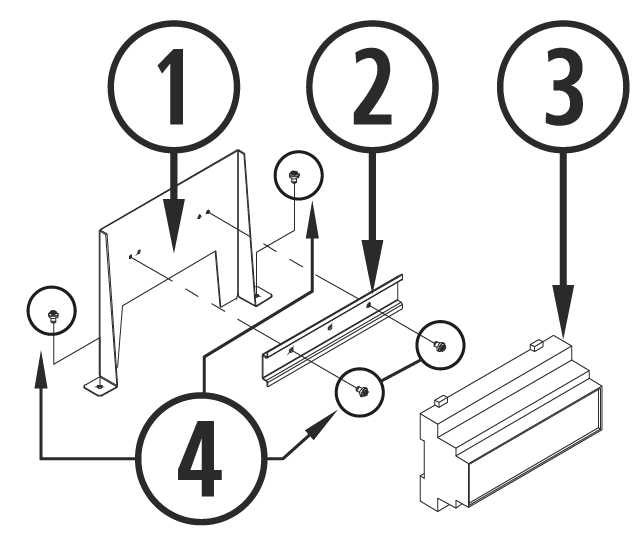

- sestavte lištu DIN a podpěru podle obrázku a přišroubujte ji na spodní díl kamen/kotel
- Držák periferie
- DIN lišta
- Periferie
- Torx šrouby
Po sestavení mechanické části přistoupíme k elektroinstalaci
- Původní spojovací kabel k displeji musíme nahradit novým „Y“ kabelem
- Původní propojovací kabel můžeme zlikvidovat
- Propojení je ve 3 různých bodech

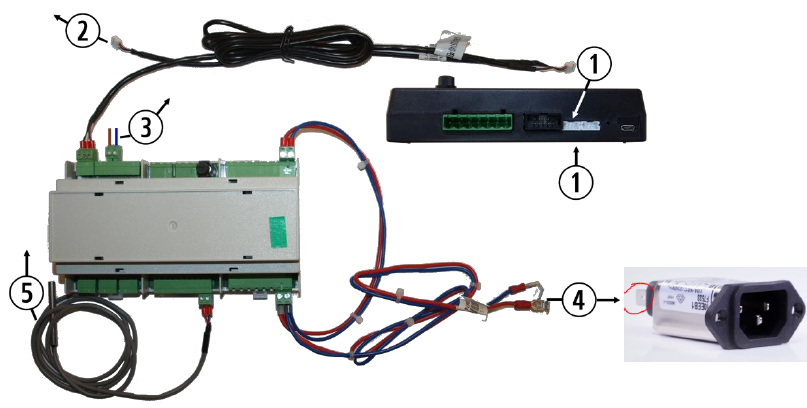

- První bod (1) je ten, který propojuje CPU, ovládací displej a periferii
- Připojení ovládacího displeje (2) musí být provedeno s maximální opatrností vzhledem ke křehkosti konektoru
- Připojení pro regulaci otáček čerpadla (3) musí být provedeno s ohledem na barvy uvedené na fotografii, tzn. hnědá vlevo a modrá vpravo
- Elektrické napájení (4) musí být respektováno ve všech 3 bodech, protože je to stejné, co napájí interní relé periferie, napájecí připojení periferie musí zůstat s těmi na obrázku
- Sonda teploty zpátečky (5) musí být odpojena od CPU a umístěna na zpětném okruhu, jak je znázorněno na obrázku, a na kamnech/kotli, při dodržení rozměrů uvedených na následujícím obrázku a schématu
- Pokud CPU procesor nemá sondu (konzultujte dříve), musíte si ji vyžádat
- Propojení s CPU
- Propojení s ovládacím displejem
- Připojení k ovládacímu kabelu čerpadla (1)
- Připojení k napájení (2)
- Teplotní čidlo na vratné potrubí topení (3)
(1) Přírubový spoj ve spodní části kotle
(2) Napojte správně fázi a neutrál. Velmi důležité!
(3) Zajistěte hliníkovou páskou

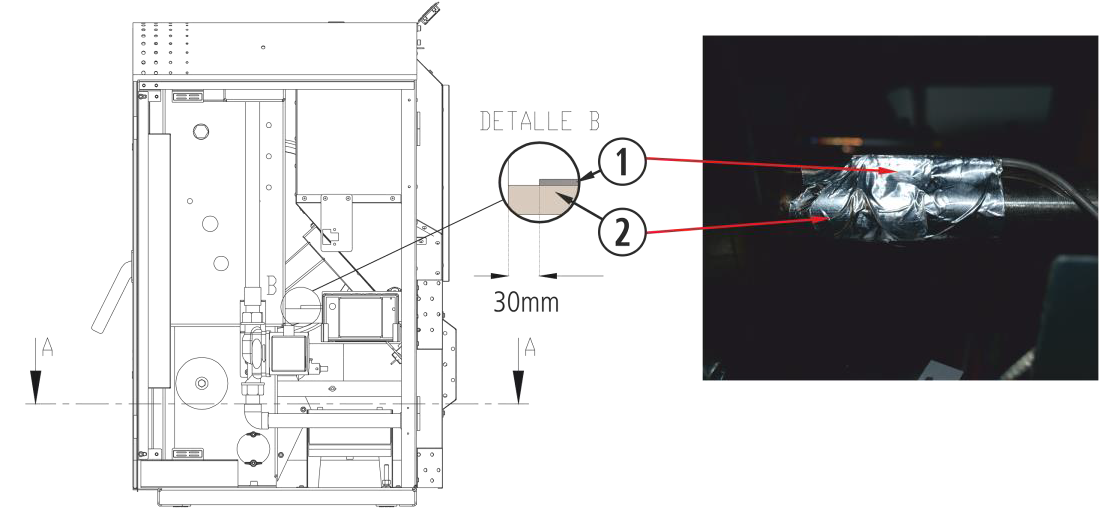

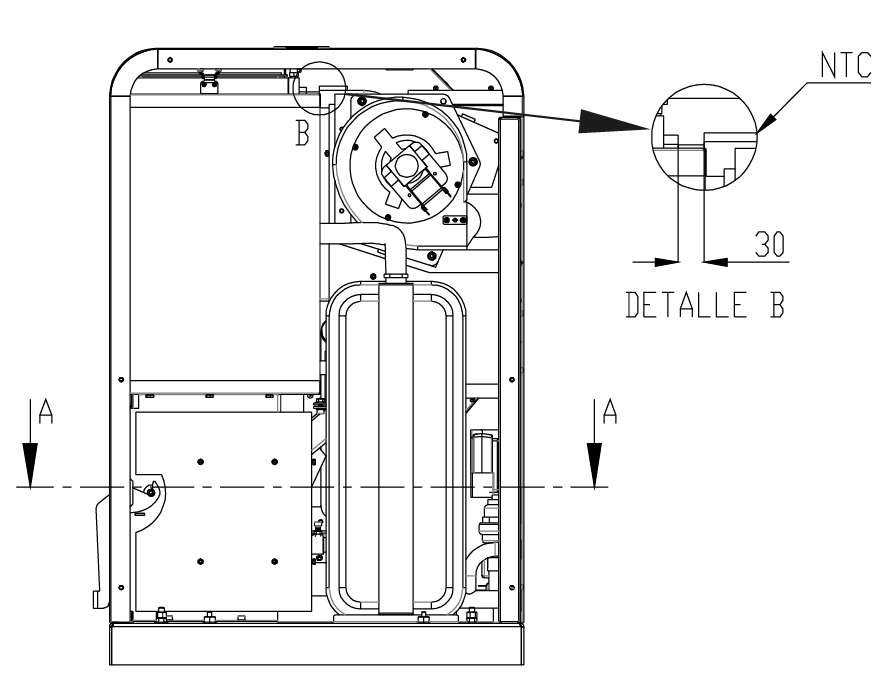

Měření a příklad umístění teplotní sondy NTC pro modely HIDRO, přičemž NTC sonda 1 je utěsněna hliníkovou páskou na 2 vratném potrubí topení.
Měření a způsob umístění NTC čidla pro model Cantina Compact. NTC čidlo bude nastaveno stejně jako v HIDRO.
Pokud bude součástí vašeho hydraulického systému zásobník TUV, budete muset nainstalovat třícestný ventil, aby zdroj mohl topit buď do zásobníku TUV nebo do topení/akumulační nádrže.
Pokyny pro instalaci periferie CPU2016_en
Pokyny pro instalaci periferie CPU2016_cz
Doporučená instalace Ecoforest:

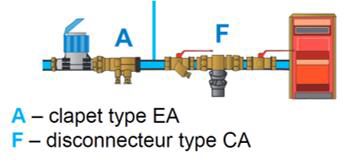

A kontrolovatelná zpětný ventil typ EA jako ochrana rozvodů pitné vody před kontaminací
F zpětná klapka typu CA
Zpětný ventil EA je určen k ochraně rozvodů pitné vody proti zpětnému toku znečištěných kapalin, které nepředstavují žádné uznané toxické nebo mikrobiologické riziko pro lidské zdraví. Jeho vysokotlakou i nízkotlakou těsnost zajišťuje speciálně navržené těsnění na okraji. Tento ventil má řadu výhod, včetně minimálního poklesu tlaku, tichosti a robustnosti. Má dvojitou axiálně vedenou klapku s vratnou pružinou.
Zónová zpětná klapka CA se skládá ze dvou zpětných ventilů oddělených vzduchovou komorou. Tato komora je uzavřena klapkou spojenou s předřazeným ventilem. V případě podtlaku před zařízením nebo přetlaku za zařízením při netěsnosti druhého ventilu se mezikomorou vypustí vzduch do okolí, čímž se oddělí okruh před zařízením a okruh za ním a zabrání tak zpětnému toku znečištěné vody.
Manažer

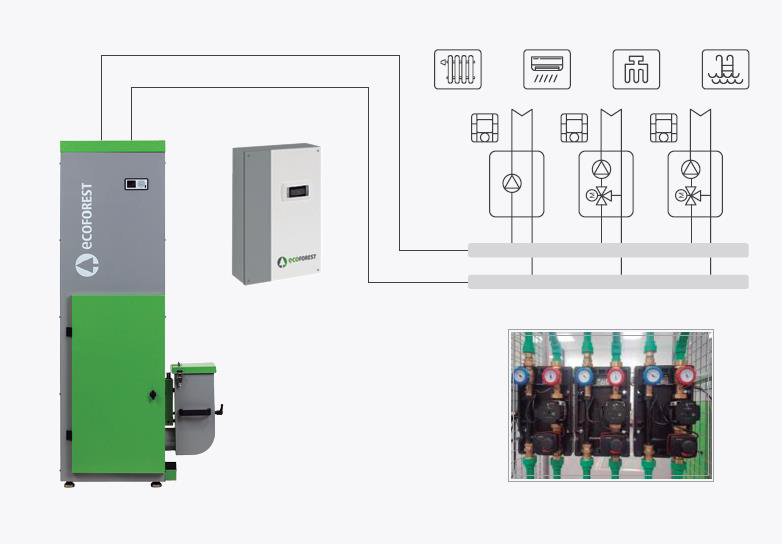

Systém řízení hydraulických okruhů realizované kotli Ecoforest VAP umožňují přímý pohon do tří různých oblastí s různými teplotami (například s podlahovým topením, fan-coily a radiátory) prostřednictvím tří jednotek směšovacích čerpadlových skupin. Výsledkem je vysoce hodnotná instalace, která splňuje potřeby na vysokou užitnou hodnotu systému mnoha zákazníků.
Na rozdíl od jiných kotlů na pelety nepotřebují kotle Ecoforest VAP pro instalace s podlahovým vytápěním žádnou vyrovnávací nádrž. Stačí připojení čerpadlové skupiny.
