ICMA 148 směšovací termostatický 3 cestný ventil s koncovkami
Kód: 90148AD05
Související produkty
Detailní popis produktu
ICMA 148 3 cestný termostatický směšovací ventil s koncovkami
Popis:
- pro rozvody vody a topení
- jako směšovací armatura
- projekční podklady pošleme na vyžádání
- připojení 1/2", 3/4", 1"
- provedení 3 cestný
- maximální pracovní tlak 10 bar
- maximální pracovní teplota 85 °C
- regulace teploty výstupní vody 30 °C +60°C
- tovární nastavení 38 ± 2 °C
- maximální koncentrace glykolu ve vodě 50 %
- vyrobeno v Itálii
Materiál:
- tělo CW 617 N mosaz - DW UNI-EN 12165:2016
- dřík CW614 N mosaz - UNI EN 12164
- pružina INOX
- matice POM (polyacetal)
- aretační kolečko POM (polyacetal)
- kryt transparentní ABS
- o-kroužek EPDM
Použití:
- v systémech ohřevu teplé užitkové vody

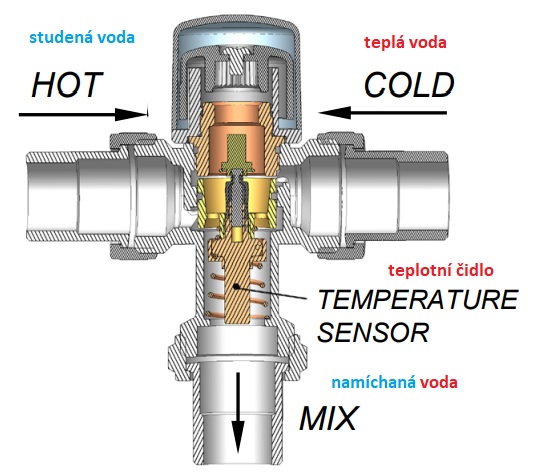

Jak to funguje:
Správná funkce směšovače je založena na změně tepelné roztažnosti termostatické součástky uvnitř směšovače.
Směšovač udržuje stálou teplotu vody na výstupu (smíšená voda) bez ohledu na jakékoli kolísání tlaku nebo teploty teplé nebo studené vody na vstupu do směšovače.
Směšovač je vybaven bezpečnostní pojistkou proti opaření horkou vodou (automaticky uzavře průtok horké vody, jakmile na vstupu do směšovače chybí studená voda).
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

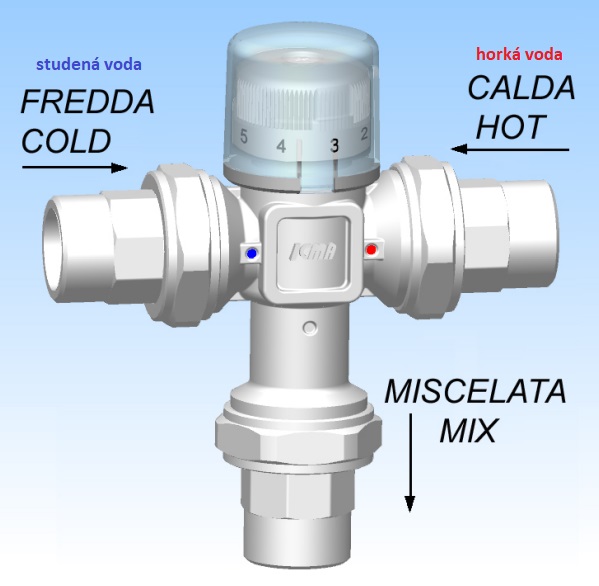

Před instalací směšovače do systému se ujistěte, že potrubí neobsahuje mechanické nečistoty, které by mohly poškodit směšovač. Na těle směšovače jsou uvedeny následující údaje: červeně označený je přívod teplé vody, modře označený je přívod studené vody, směrem dolů je odtok smíšené vody.

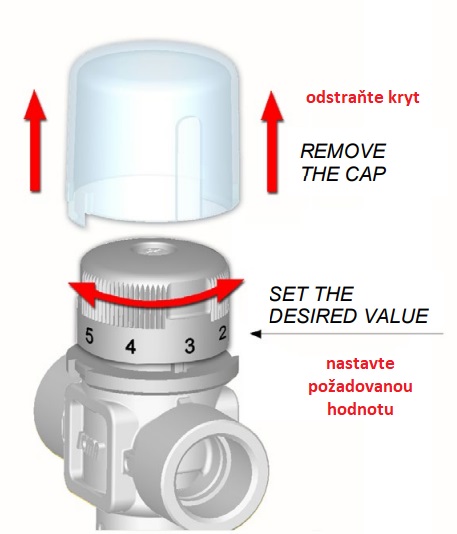

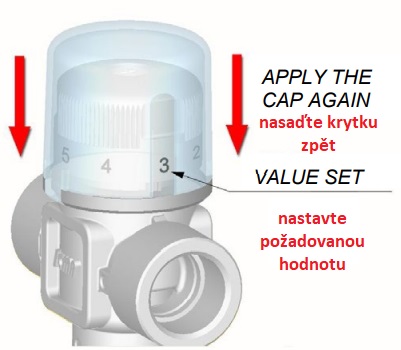

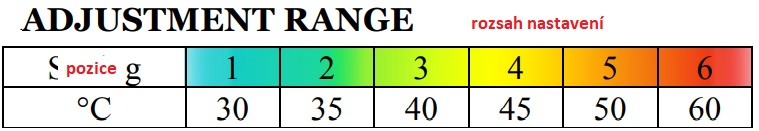

Nastavení teploty:
Teplota se nastavuje otáčením knoflíku se stupnicí umístěnou na směšovači. Referenční podmínky: teplota horké vody 68 °C, teplota studené vody 13 °C, vstupní tlaky vody 3+3 bar.

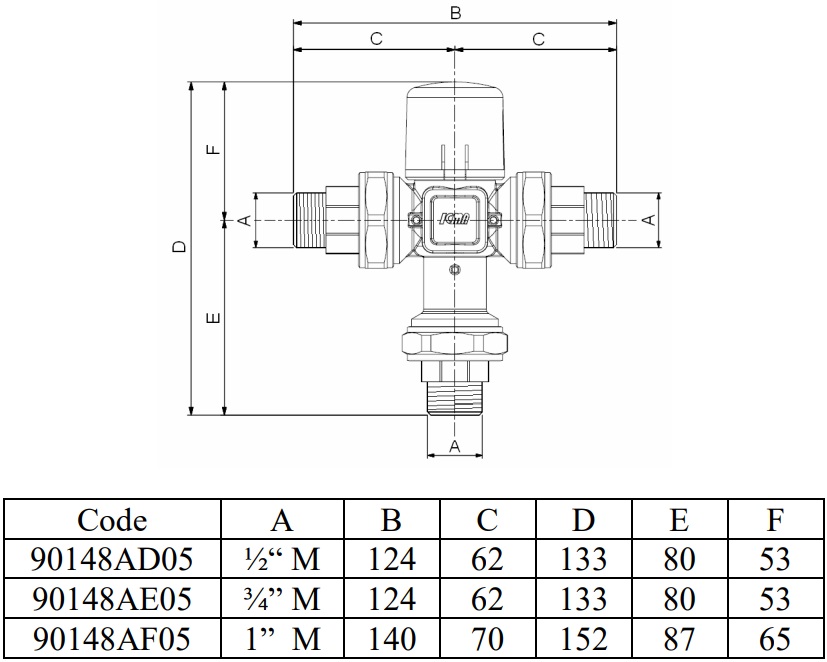

Rozměr:
Průtok:

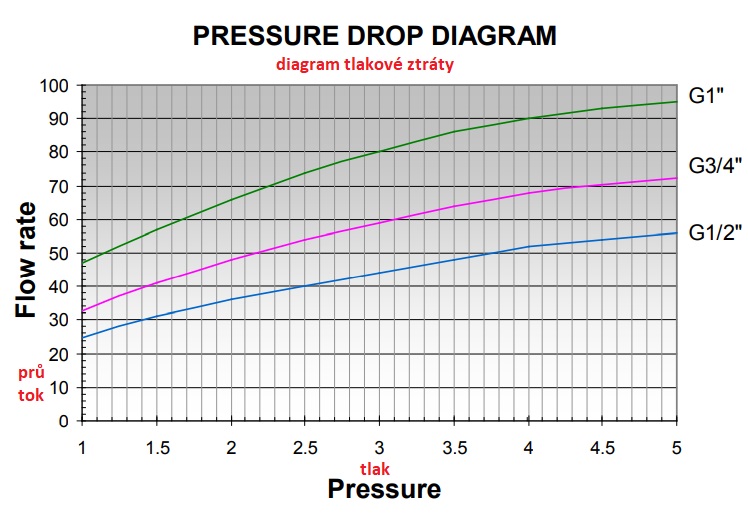

Hydraulické vlastnosti:

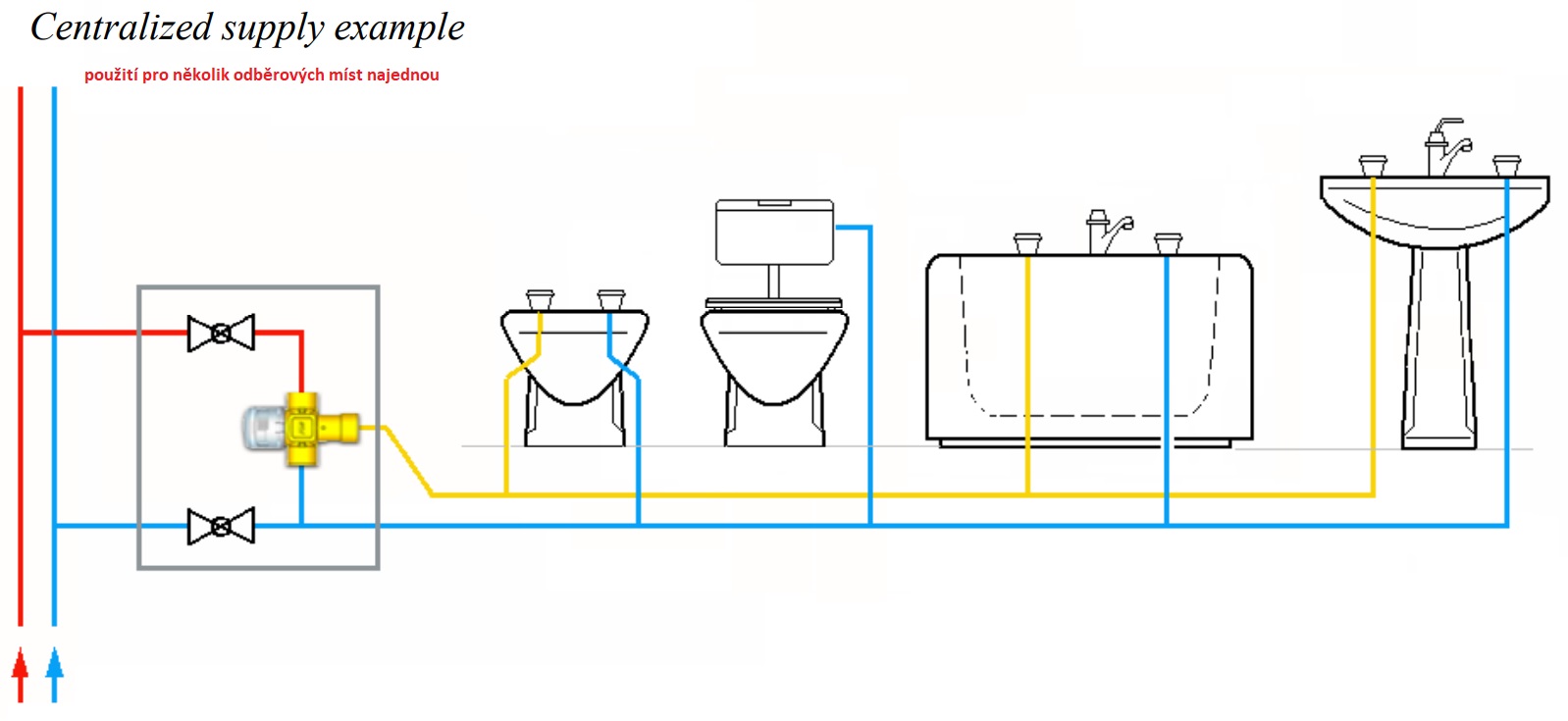

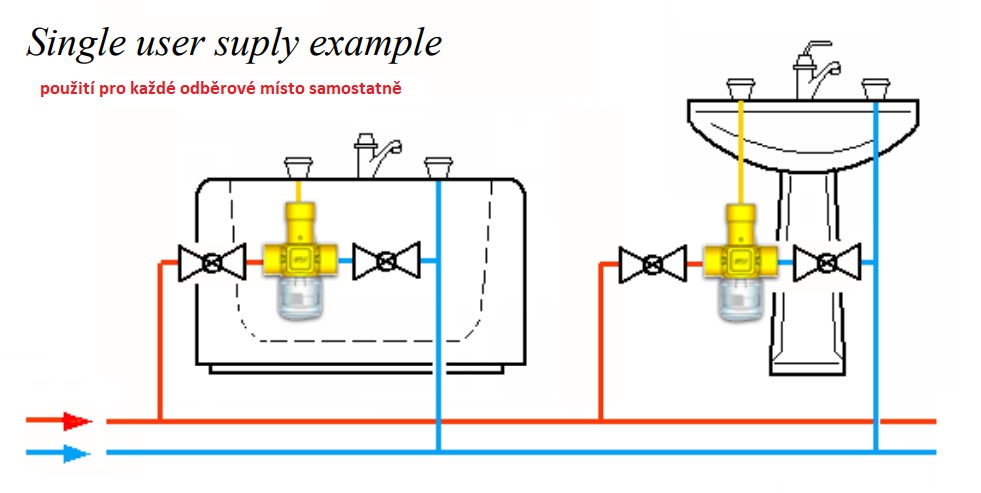

Aplikace:
Icma S.p.a.
Icma S.p.a. je značka aktivní od roku 1974 se širokým sortimentem zaměřeným na systémy vytápění, chlazení a rozvody vody. Společnost vznikla jako dodavatel komponentů pro kotelny a rozšířila svou nabídku o řadu nových výrobků „Made in Italy“. Posláním společnosti je rozvíjet se jako referenční značka pro trh prostřednictvím spolehlivých produktů špičkové kvality za absolutně konkurenceschopné ceny.
Doplňkové parametry
| Kategorie: | Směšovací termostatické ventily |
|---|---|
| Záruka: | 24 měsíců |
| Použití: | voda a topení |
| Provedení: | termostatický směšovací ventil |
| Připojení: | 1/2", 3/4", 1" |
| Regulace teploty: | 30 °C +60 °C |
| Teplota: | 85 °C |
| Tlak: | PN 10 |
| Výrobce: | ICMA S.p.a. |
-
Technický list ICMA 148 3 cestný termostatický směšovací ventil s koncovkami (2.4 MB)
-
Prohlášení o shodě ICMA 148 3 cestný termostatický směšovací ventil s koncovkami (275.1 kB)
