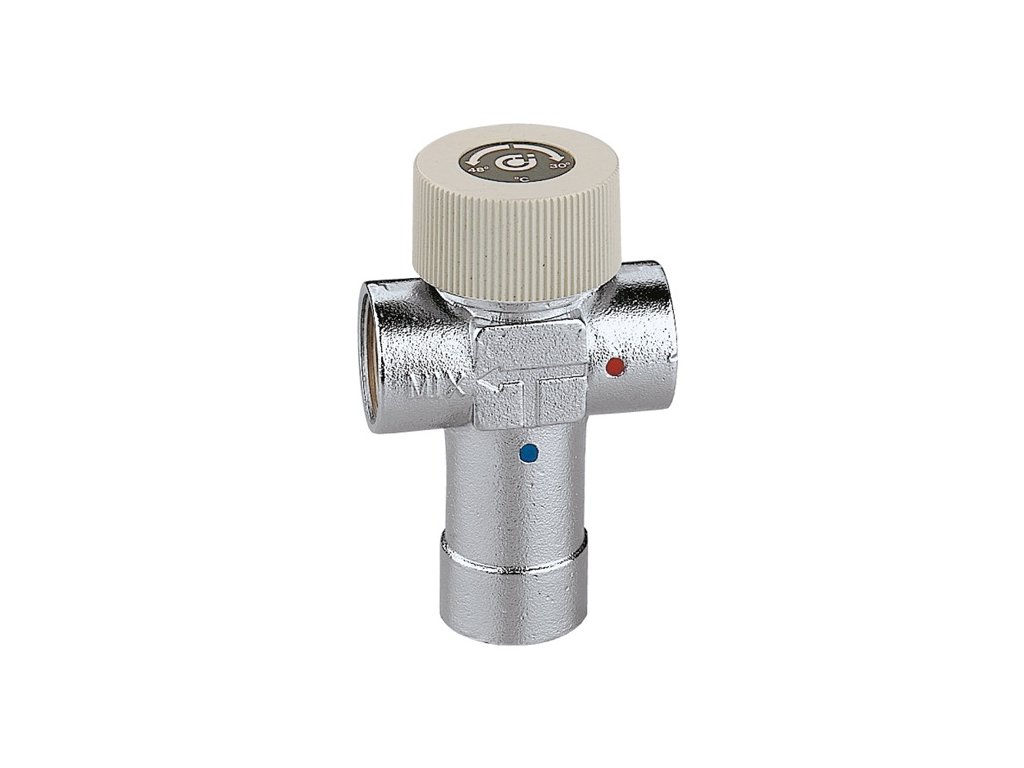

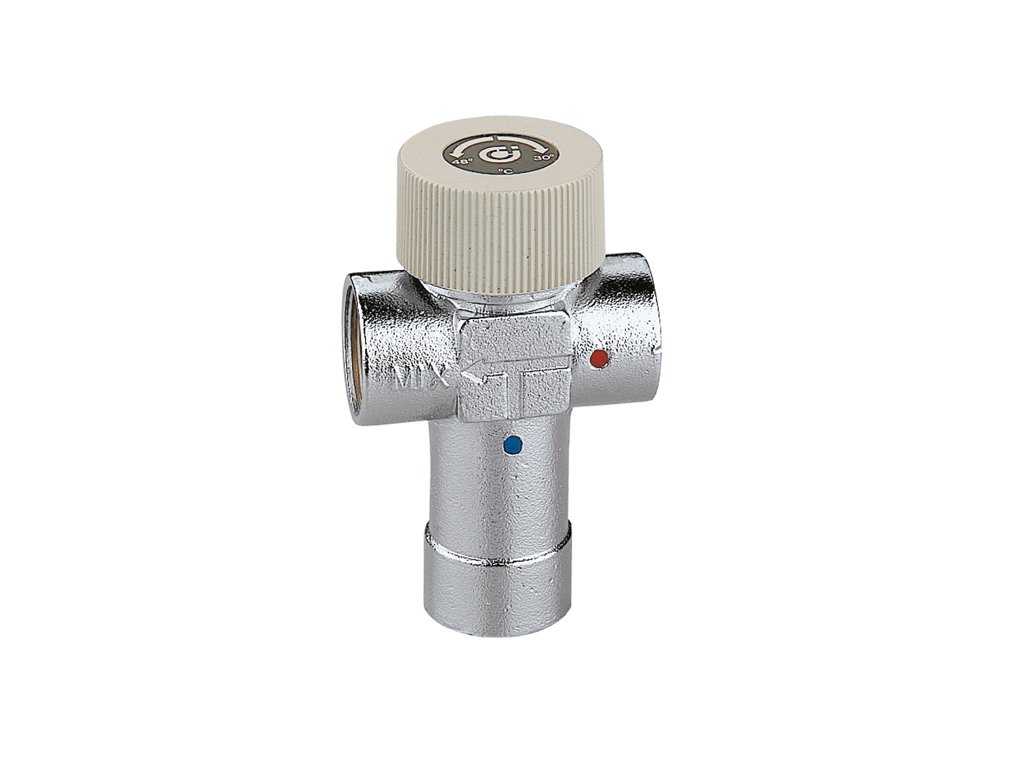

CALEFFI 520 směšovací termostatický 3 cestný ventil

Detailní popis produktu

CALEFFI 520 směšovací termostatický 3 cestný ventil

Popis:

• pro rozvody vody a topení
• jako směšovací armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4", 1"
• provedení 3 cestný
• maximální pracovní tlak (statický) 10 bar
• maximální pracovní tlak (dynamický) 5 bar
• maximální pracovní teplota 90 °C
• regulace teploty výstupní vody 30 °C +48°C
• tovární nastavení 30 ± 2 °C
• minimální průtok pro zajištění nejvyššího výkonu 5 l/min
• vyrobeno v Itálii

Materiál:

• tělo mosaz EN 12165 CW617N, pochromováno
• uzávěr mosaz EN 12164 CW614N
• pružina nerez EN 10270-3 (AISI 302)
• těsnění EPDM

Použití:

Směšovací ventily řady 520 se používají v systémech na teplou vodu se zásobníkovým ohřevem vody.

Směšovací ventily řady 520 se nesmí používat v systémech s průtokovým ohřevem vody z důvodu možného kolísání tlaku (průtoku).

Jsou navrženy tak, aby udržovaly předem nastavenou teplotu namíchané výstupní vody dodávané uživateli i přes kolísání teploty vody v zásobníku.

Zbraňují opaření horkou vodou.

Legionella vs riziko opaření:

V systémech se zásobníkem ohřívajících vodu pro sanitární účely, musí být teplota horké vody v zásobníku min. 60 °C.

Při této teplotě je množení bakterií Legionella Pneumophila zcela potlačeno.

Při tak vysoké teplotě nelze vodu použít přímo. Hrozí okamžité opaření.

Proto se doporučuje použít termostatický směšovací ventil, který dokáže snížit teplotu na výtoku z termostatického směšovacího ventilu na hodnotu nižší než je 60 °C.

Výstupní teplotu vody z termostatického směšovacího ventilu doporučujeme namíchat v rozpětí mezi 30 °C a 48 °C.

Termická dezinfekce:

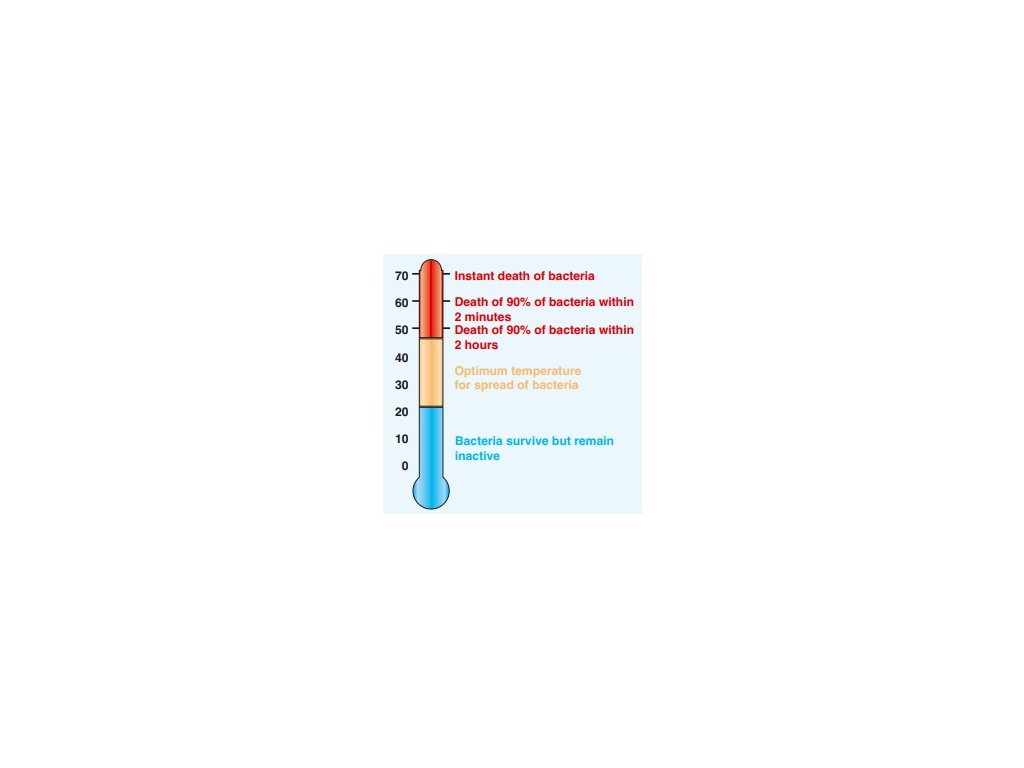

Ukázka chování bakterií Legionella Pneumophila v závislosti na teplotě vody.

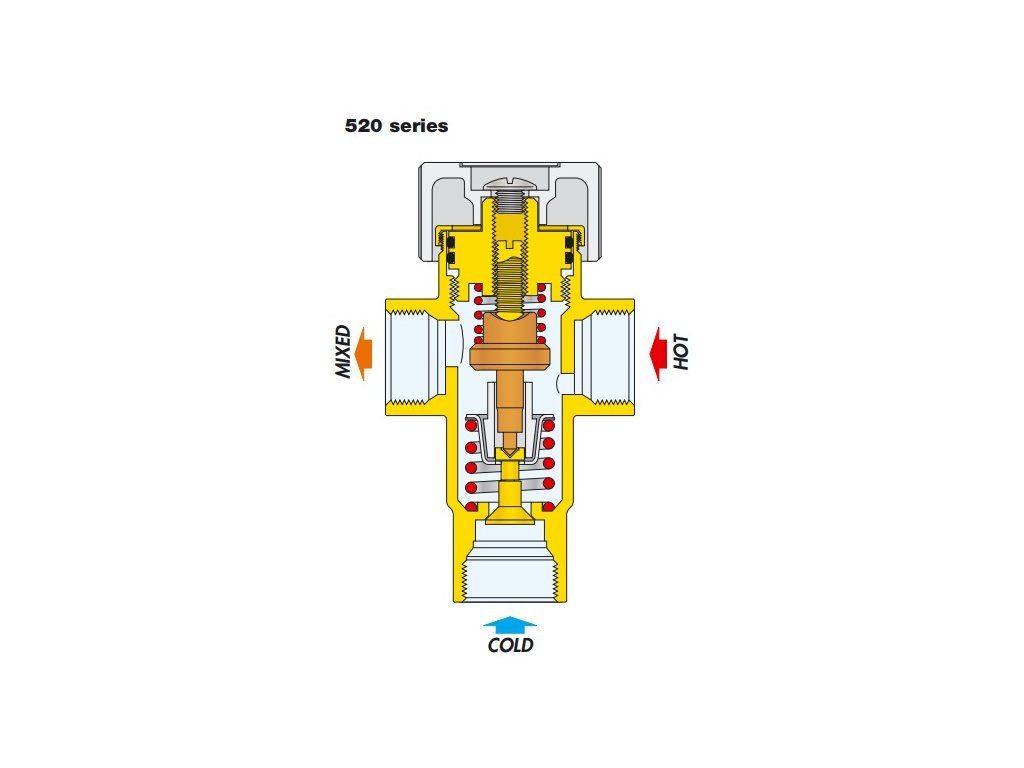

Jak to funguje:

Regulačním prvkem v termostatickém směšovacím ventilu je teplotní čidlo, které je v kontaktu s výstupním potrubím směšované vody (teplá voda).

Rozpínáním a smršťováním nepřetržitě zajišťuje správné dávkování teplé a studené vody na vstupu a moduluje se uzávěrem na studenou vodu. Správné míchání proto vyžaduje, aby tlak teplé a studené vody byl vyvážený.

Pro úspory energie doporučujeme používat směšovací ventily na sanitárních systémech se zásobníkem a omezit teplotu vody na vstupu do systému na 48 °C s tolerancí +5 °C. Účelem omezení teploty je co nejvíce snížit pasivní tepelné ztráty.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

Termostatický směšovací ventil musí být uveden do provozu v souladu s platnými předpisy a musí být uveden do provozu kvalifikovanou osobou za použití vhodných přístrojů pro měření teploty. Pro měření teploty míchané vody doporučujeme použít digitální teploměr.

Termostatický směšovací ventil řady 520 musí být instalován tak, jak je znázorněno na schématech níže v textu (aplikace).

Mohou být instalovány v libovolné poloze, horizontálně nebo vertikálně.

Na tělese směšovacího ventilu jsou vyznačeny následující značky: vstup teplé vody označený červenou barvou, vstup studené vody označený modrou barvou a výstup smíšené vody označený slovem „MIX“.

V systémech s termostatickými směšovacími ventily by měly být instalovány zpětné klapky, aby se zabránilo nežádoucím zpětným tokům.

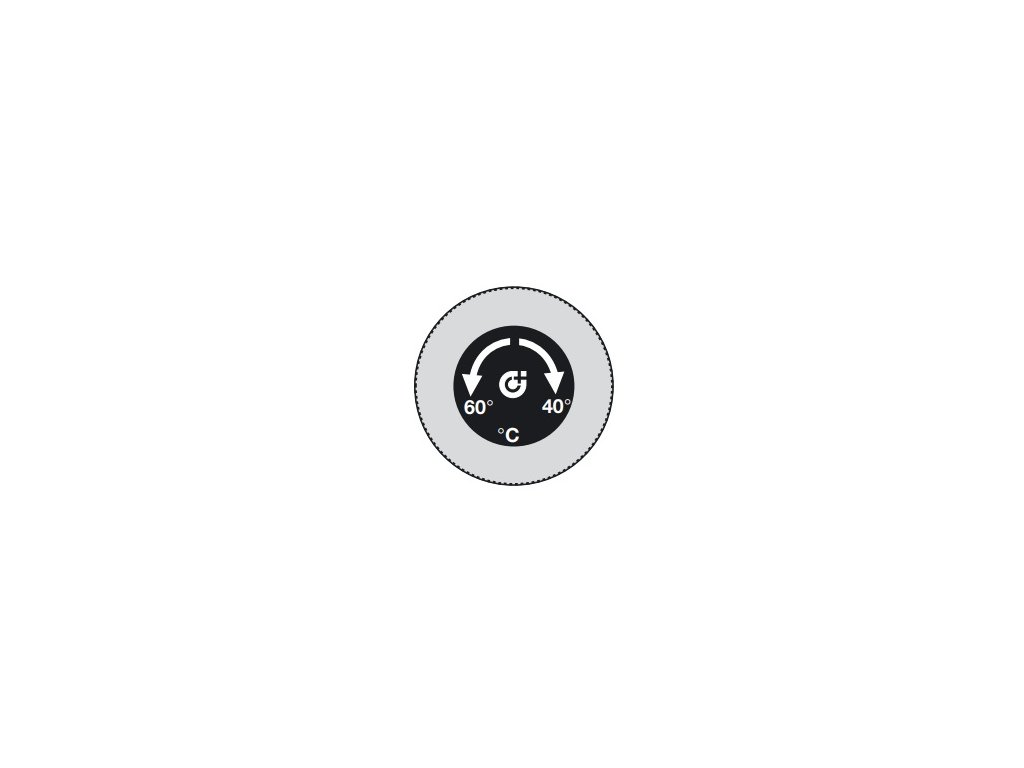

Ovládací knoflík se používá k nastavení teploty mezi 30 °C a 48 °C nebo od 40 °C do 60 °C v závislosti na verzi termostatického směšovacího ventilu.

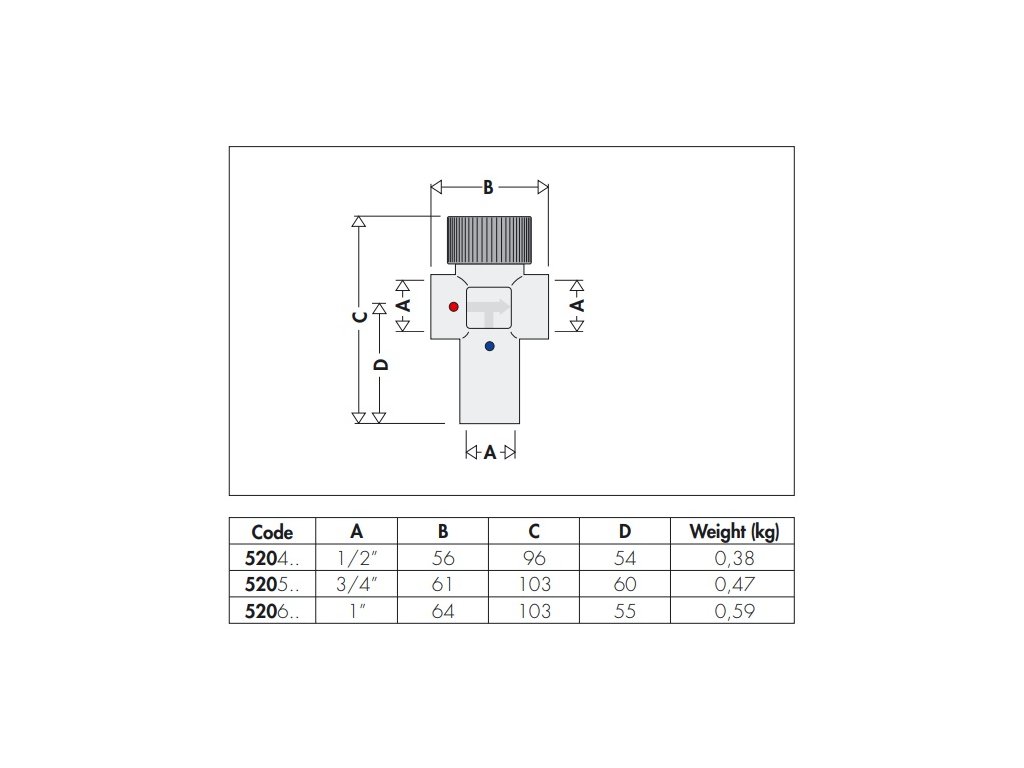

Rozměr:

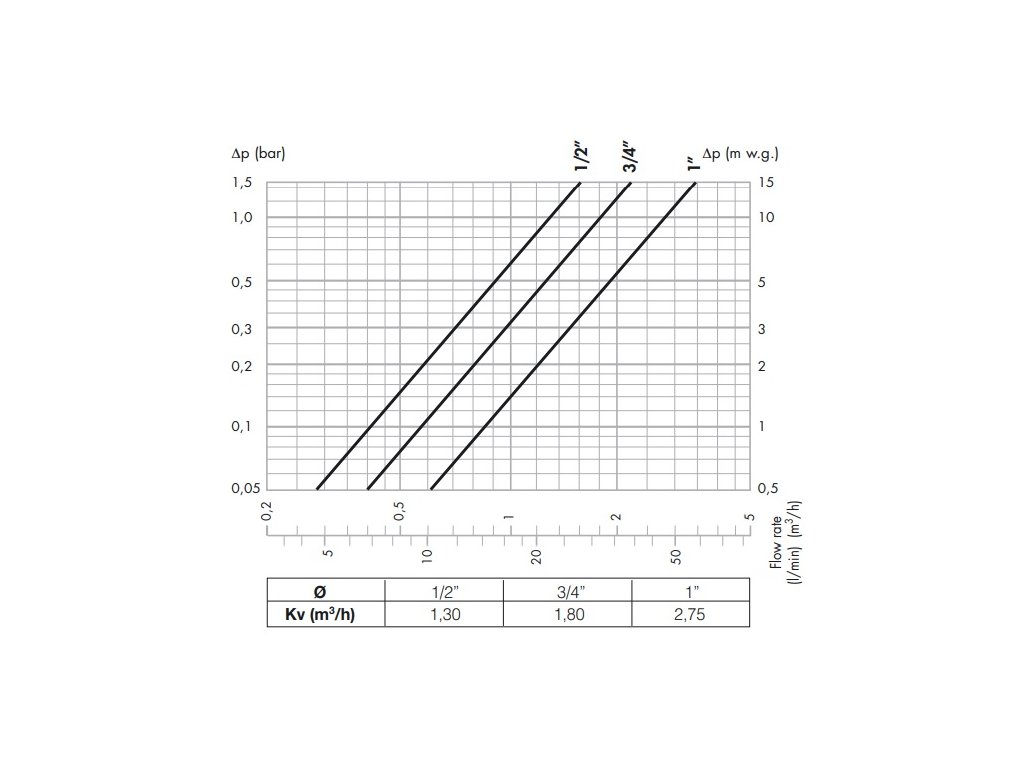

Průtoková charakteristika:

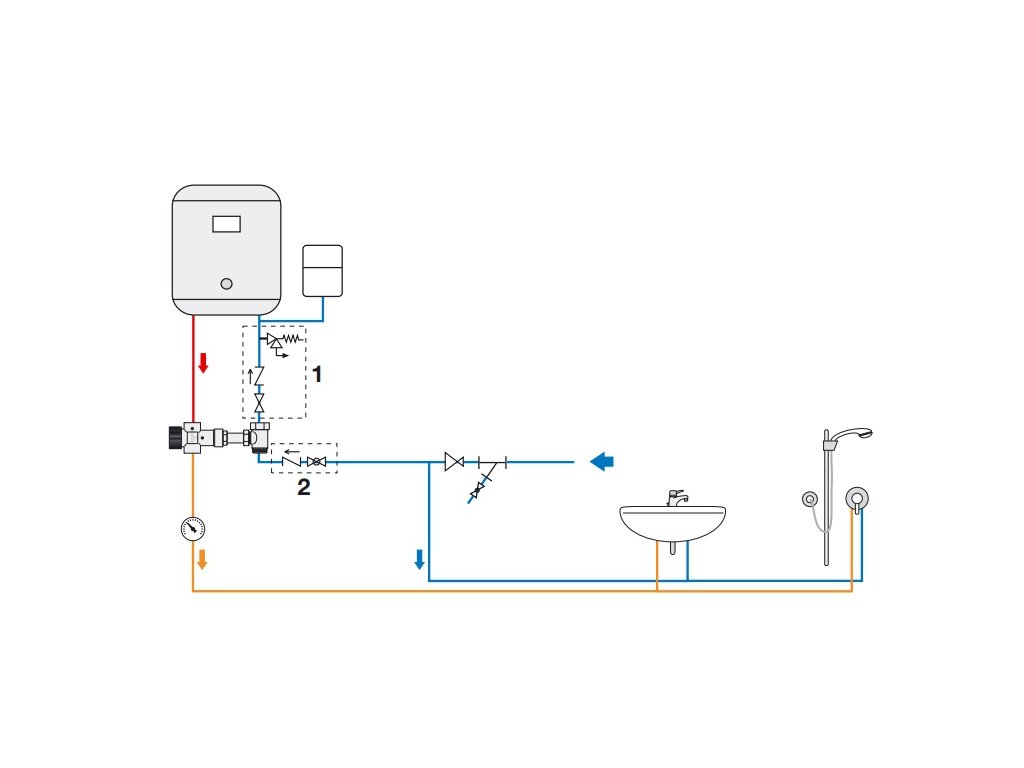

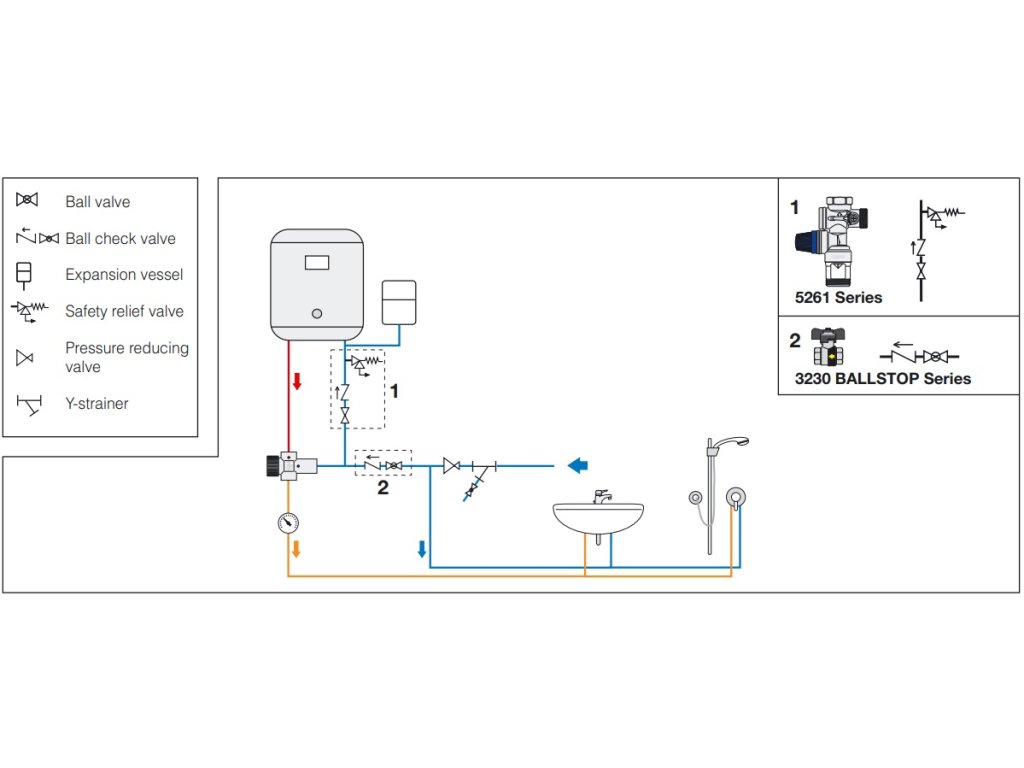

Aplikace:
