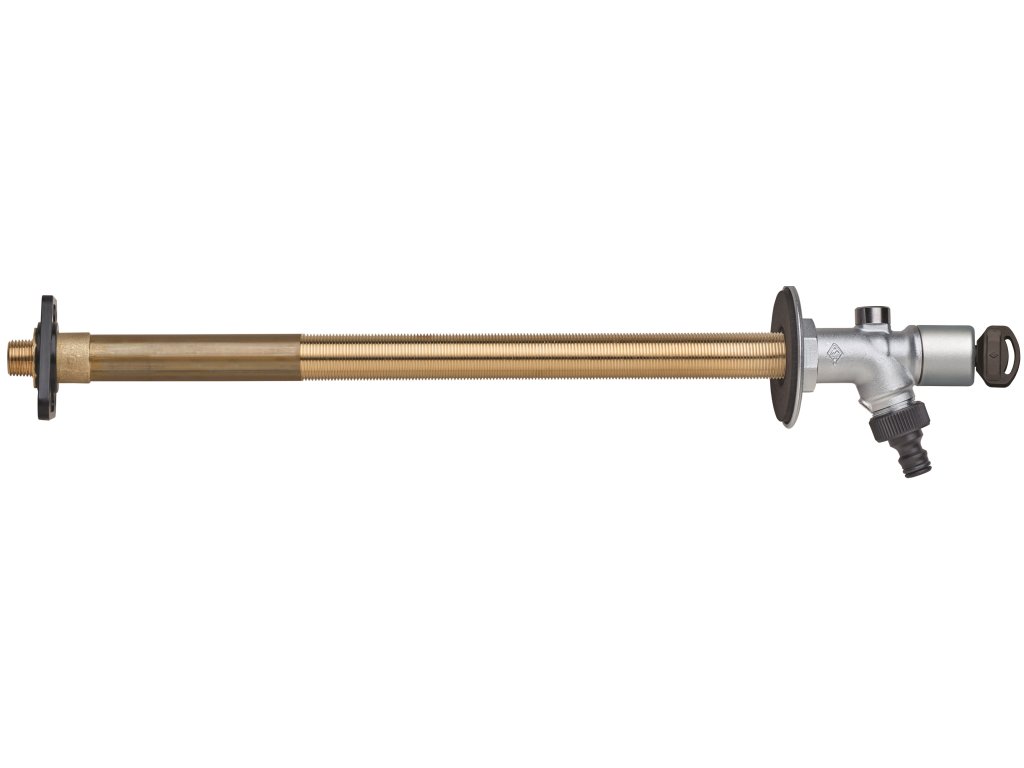

FROZEN 4810 venkovní nezámrzný ventil se zpětnou klapou odvzdušněním uzamykatelný

Detailní popis produktu

FROZEN 4810 venkovní nezámrzný ventil se zpětnou klapou odvzdušněním uzamykatelný

• pro rozvody vody a topení
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4"
• s uzamykatelnou rukojetí
• maximální pracovní tlak 10 bar
• provozní teplota -20 °C + 90°C
• průtok 40 l/min s tlakem na vstupu 3 bar
• průtokový součinitel K_v 2,4 m³/h
• max. tloušťka stěny L= 415 mm s možností montáže až 2 nástavců (položka 4860040000) pro stěny do L= 655 mm
• min. tloušťka stěny L= 150 mm
• průměr vrtaného otvoru 38 mm (otvor musí být proveden pod úhlem 1° se sklonem od vnitřní stěny ven)
• vyrobeno v Itálii

Použití:

FROZEN je nezámrzná vodovodní armatura pro venkovní použití, s automatickým odvzdušňovacím ventilem, hadičníkem a pochromovanou rukojetí.

Konstrukce umožňuje pomocí speciální montážní sady instalovat uzávěr ventilu uvnitř domu a ovládací prvek armatury na venkovní fasádě domu.

• Armatura FROZEN zaručuje kontinuitu používání a provozu i za nízkých teplot
• Odvzdušňovací ventil umístěný v horní části kohoutku umožňuje rychlé vyprázdnění samotného kohoutku a zabraňuje tak zbytkům vody, aby zůstala uvnitř těla kohoutu
• Systém „odpojení“ zajišťuje, že voda ze zahradní hadice se nevrací zpět do kohoutku
• Se snadnou instalací vám pomůže jednoduchá montážní sada
• Integrovaný zpětný ventil zastaví jakýkoli možný zpětný ráz ze zahradní hadice do kohoutu
• Vhodné pro jakoukoli tloušťku stěny mezi 150 mm a 415 mm. Pomocí příslušných nástavců je možné baterii namontovat do stěn až do L = 655 mm

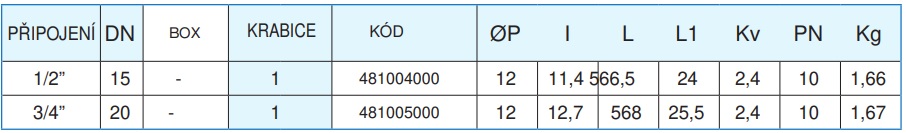

Technické údaje

• min. stavební délka 150 mm
• max. stavební délka 415 mm

Systém „odpojení" - zamezení poškození armatury při zpětném tlaku vody z hadice:

Armatura FROZEN je vybavena systémem „odpojení“, který umožňuje vypuštění jakékoli vody, která by se mohla dostat do konstrukce baterie prostřednictvím příslušenství připojeného k hadicové spojce, zahradní hadici, atd. Tento systém zabraňuje poškození vnitřních částí armatury vlivem zpětného rázu vody např. z připojené zahradní hadice.

Materiál:

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

FROZEN 4800 venkovní nezámrzný ventil návod na montáž

FROZEN 4800 venkovní nezámrzný ventil návod na montáž prodloužení

A) Předem sestavená sada
B) Odšroubujte uzávěr
C) Odstraňte kryt

D) Připojte potrubí/tvarovku. DŮLEŽITÉ: Potrubí musí být připojeno tak, aby příruba (28) zůstala ve svislé poloze
E) Vložte přírubu (28), kryt (24) a uzávěr (26). DŮLEŽITÉ: Příruba (28) musí být orientována tak, aby šestihranné vybrání přesahovalo pero armatury a lícovalo na ni
F) Sestavená sada

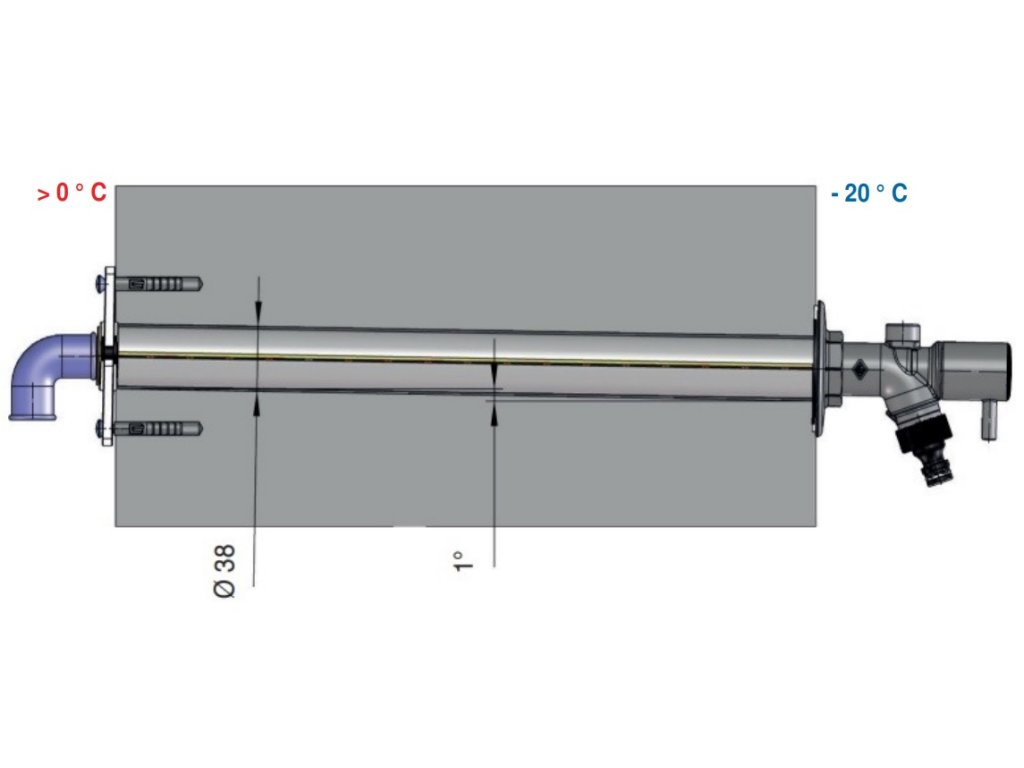

G) Vyvrtejte stěnu vrtákem o průměru 38 mm. DŮLEŽITÉ: Otvor musí být vyvrtánřen pod úhlem 1° směrem k vnější straně domu, směrem dolů
H) Vložte předmontovanou sadu (bod F) do stěny

I) Vyvrtejte stěnu v souladu s otvory příruby (28) a poté vložte hmoždinky
J) Připevněte přírubu (28) ke stěně pomocí šroubů. DŮLEŽITÉ: Otevřete průtokový šroub; zkontrolujte, zda nedochází k netěsnosti v uzávěru (26), a poté uzavřete průtok
K) Odšroubujte uzávěr (26)

L) Odřízněte kryt vyčnívající ze stěny.
M) Odstraňte dřík (16)
N) Umístěte plastový kryt (27) pro řezání závitové tyče

O) Odřízněte závitovou tyč
P) Namontujte těsnění (5)
Q) Našroubujte uzávěr (4)

R) Přišroubujte tělo kohoutku (1)

S) Vložte dřík do závitové tyče.
T) Nasaďte plastový kryt (17) pro řezání dříku

 U) Vytáhněte dřík uzávěru. DŮLEŽITÉ: Dávejte pozor, abyste nepohnuli plastovým krytem (17)

V) Odřízněte dřík
W) Připojte uzávěr (12) k dříku pomocí dvou šroubů M4 se šestihranným klíčem (velikost 2)
X) Vložte dřík do trubky a přišroubujte uzávěr k samotnému tělesu)

Y1) Nasaďte ručku (13) a zafixujte ji šroubem (14)
Y2) Nasaďte krytku (15)

 Y) Našroubujte ručku (29) na uzávěr. Poté otáčejte uzávěrem pomocí plastového klíče (30) až do úplného uzavření kohoutu

Z) Namontujte hadičník (11) a otevřete kohoutu. Nyní je možné s kohoutkem manévrovat

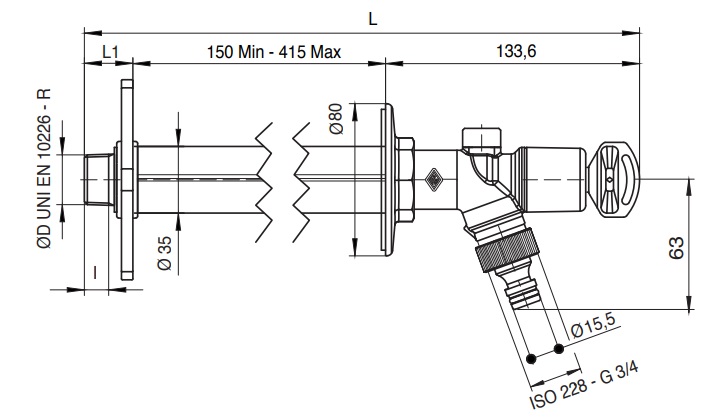

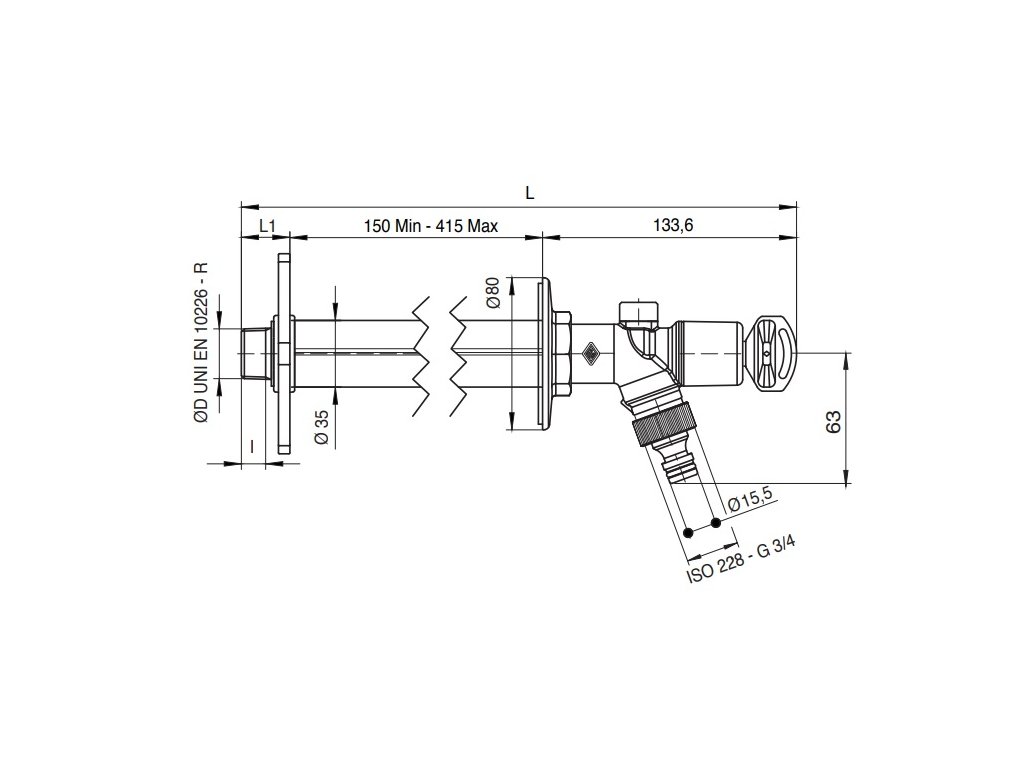

Rozměr:

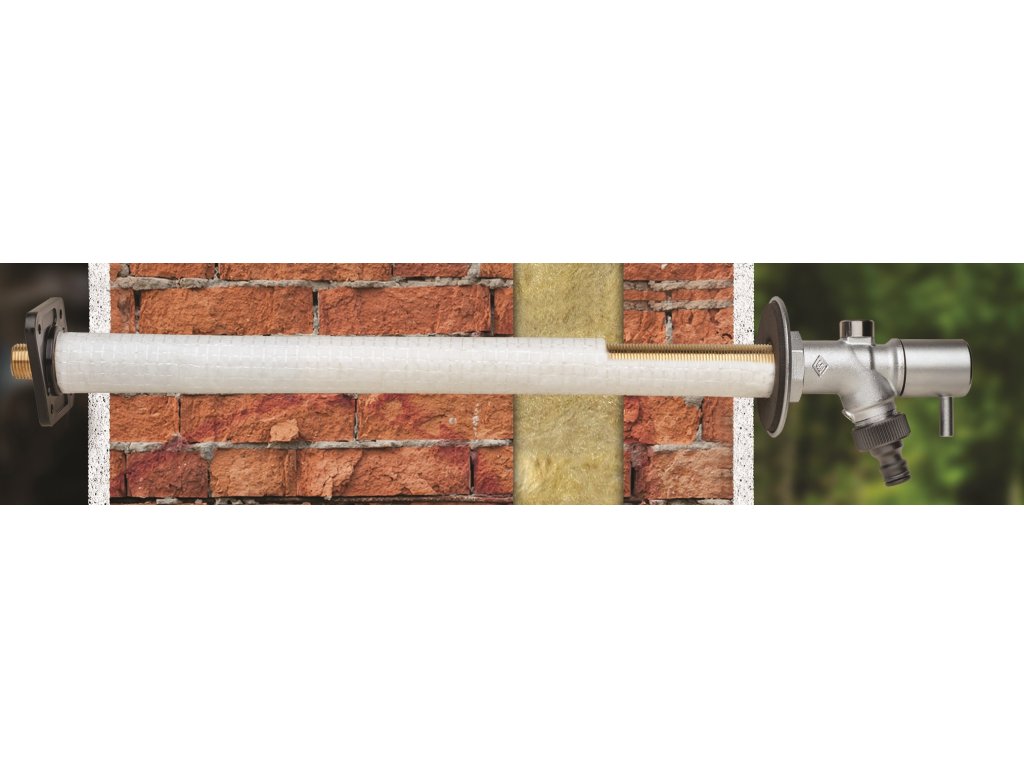

Aplikace:
