ECOFOREST ECO I INSERT 13,5 kW kamna na pelety vzduch (sálavá)

Detailní popis produktu

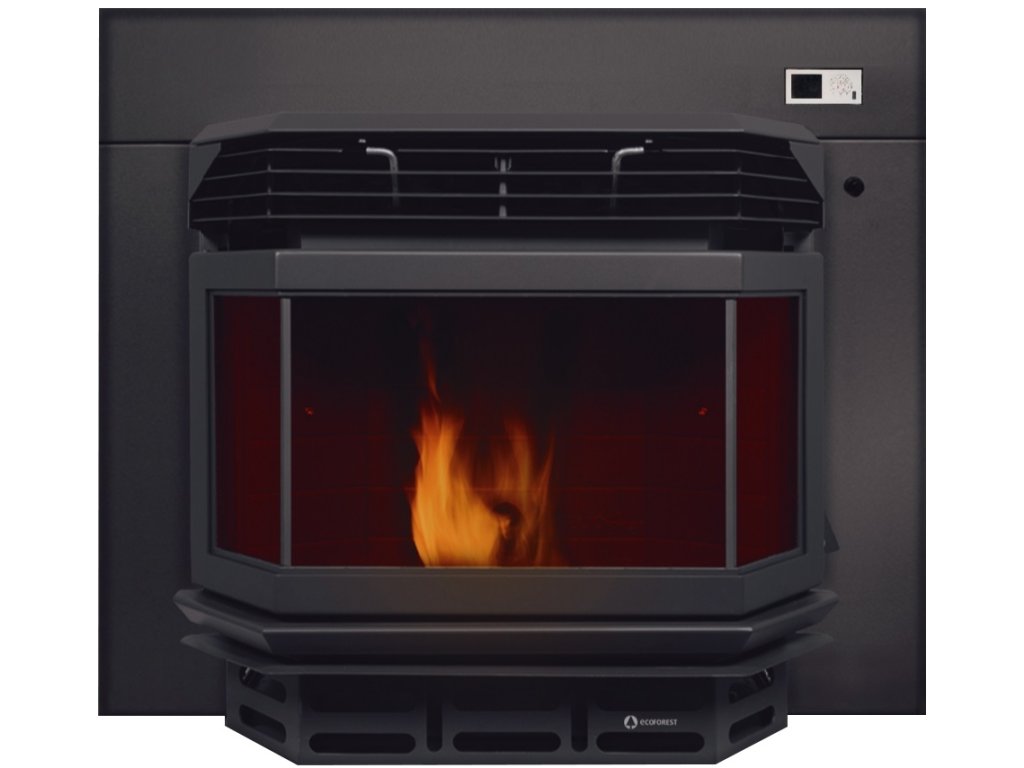

ECOFOREST ECO I INSERT 13,5 kW kamna na pelety vzduch (sálavá)

Popis:

• automatická regulace odtahu spalin, podávání paliva a vyfukovaného horkého vzduchu
• vlastní software ECOFOREST

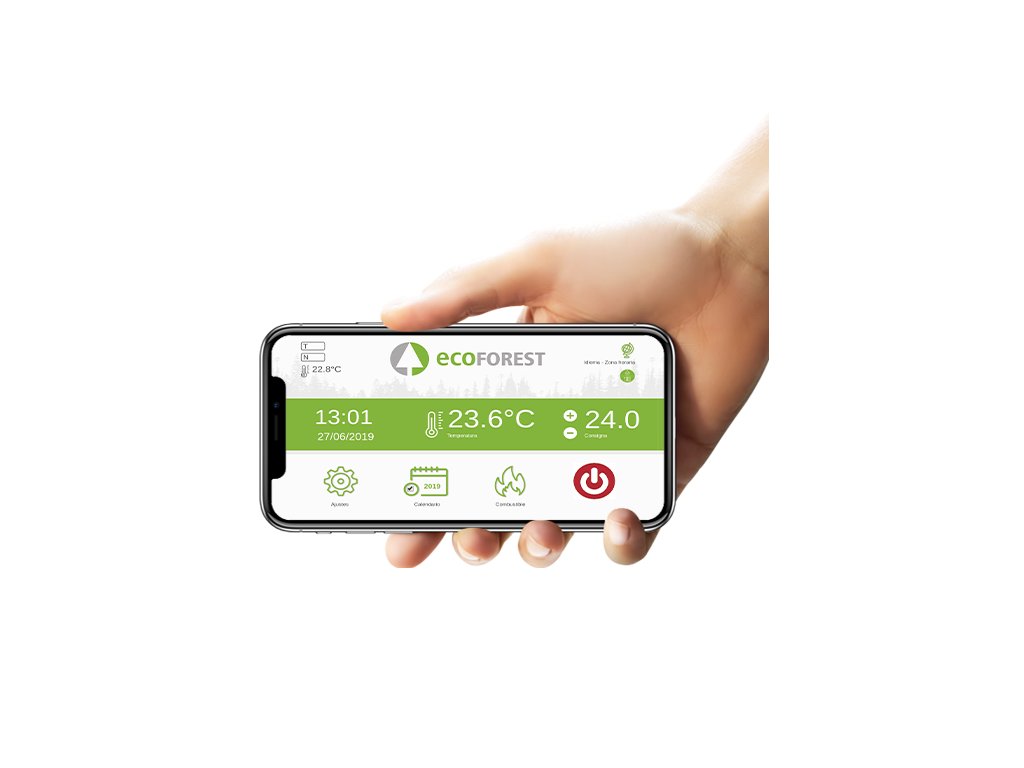

• ovládání přes Wifi a webové rozhraní
• ovládání a programování podle teploty v místnosti nebo podle výkonu
• možnost více druhů paliva (pelety, mandlové skořápky, olivové pecky)
• vakuový systém čištění
• vícenásobné bezpečnostní systémy
• litinové topeniště
• nerezový hořák
• trubkový výměník tepla z nerezové oceli bez nutnosti každodenního čištění
• nakládací dvířka (volitelné)
• režim ecoSILENCE
• projekční podklady pošleme na vyžádání
• vyrobeno ve Španělsku

Technické vlastnosti:

• výkon 13,5 kW
• účinnost 85 %
• zásobník paliva 20 kg
• doba hoření podle regulace 14-6 h
• spotřeba paliva podle regulace 1,5-3,2 kg/h
• hmotnost 105 kg

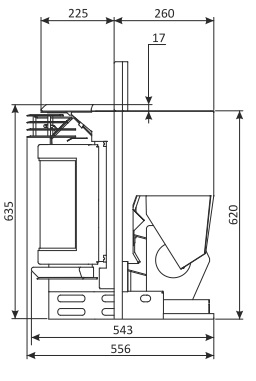

• rozměr bez obalu 560x630x620 mm
• přívod vzduchu (přisávání) pr. 41 mm
• odvod spalin pr. 80 mm
• vytápěná plocha 125 m²

Použití:

• ekologické vytápění objektu bez emisí

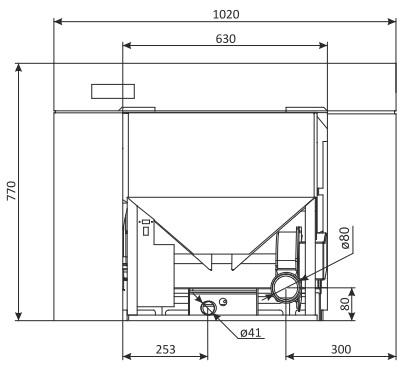

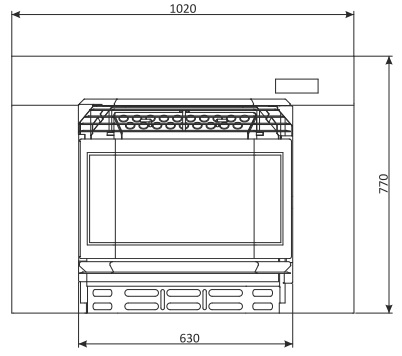

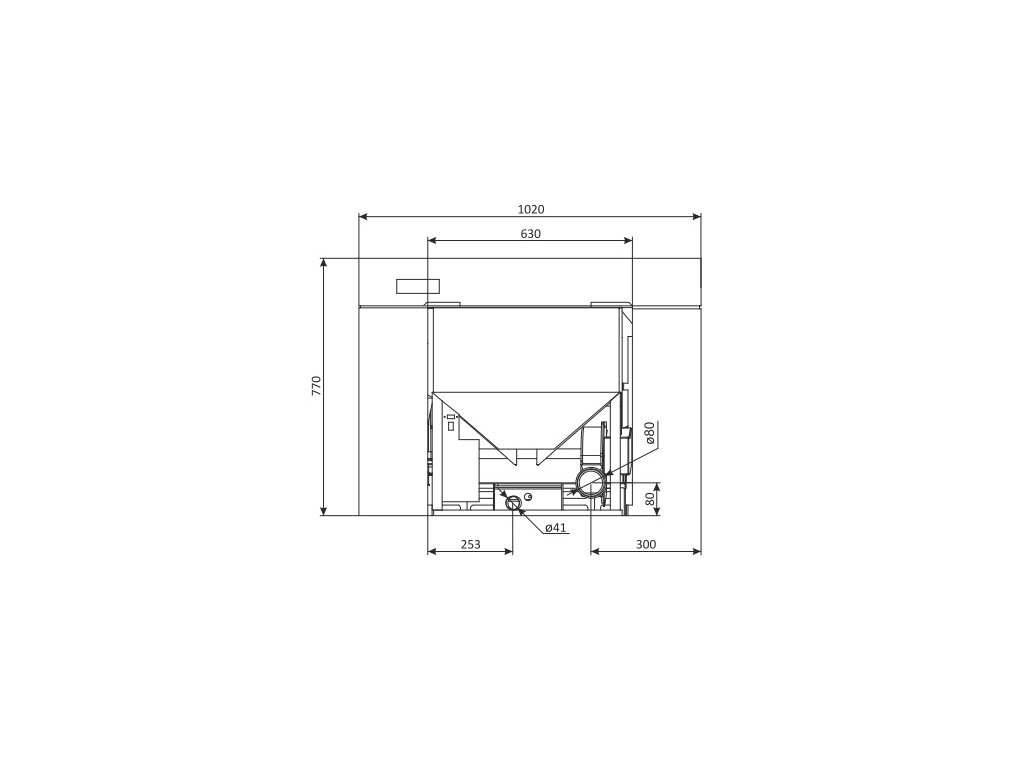

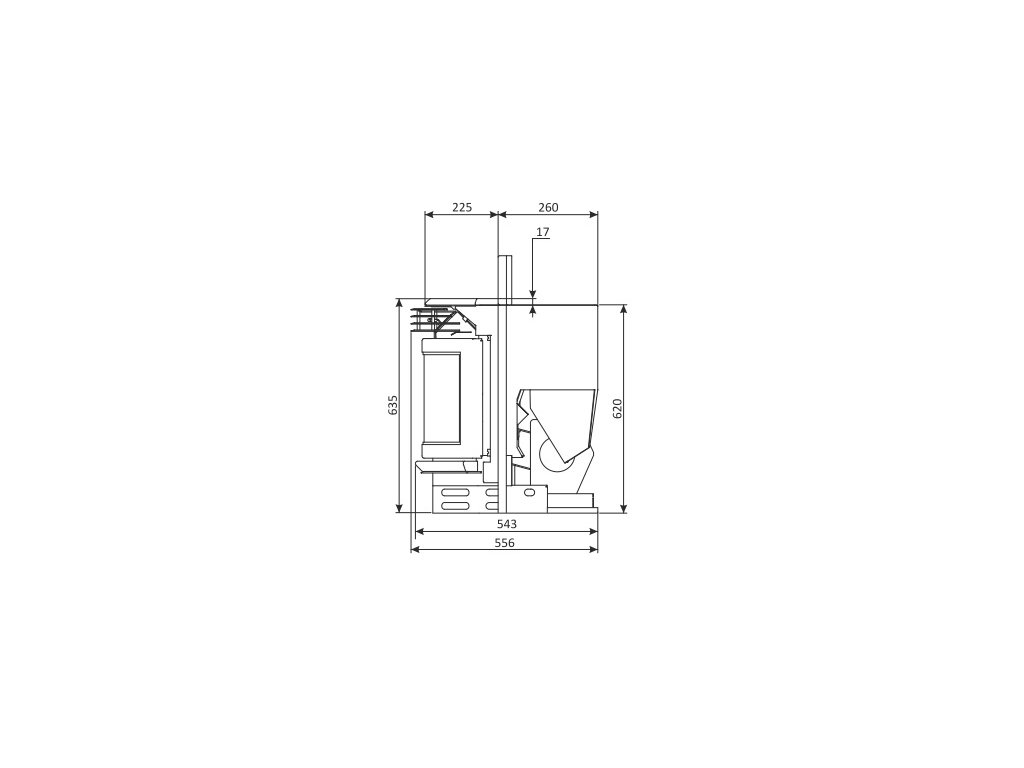

Rozměr:

1 odvod spalin pr. 80 mm
2 přívod vzduchu (nasávání) pr. 41 mm

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce.

Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Při doplňování paliva do kamen musíme otevřít kryt násypky a palivo opatrně nasypat do násypky těsně po okraj.

Po doplnění paliva do násypky se ujistěte, že je víko násypky správně zavřené.

Neotevírejte zásobník a nedoplňujte palivo, pokud jsou kamna v provozu.

1 kryt kamen
2 palivo

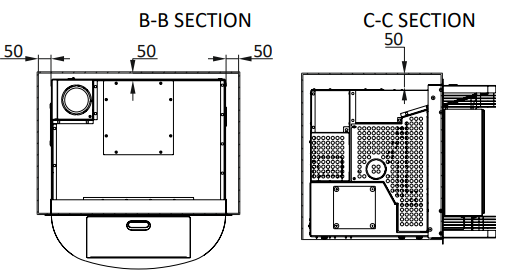

MONTÁŽ VESTAVNÝCH KAMEN

Rozměr bočních větracích otvorů udává efektivní plochu průchodu vzduchu skrz ně.

Pokud je umístěna dekorativní mřížka, musí se účinná plocha průchodu vzduchu uvedené mřížky shodovat s účinnou plochou průchodu otvorů, přičemž se mění rozměry (výška a/nebo šířka) mřížek, aby se dosáhlo správné plochy průchodu vzduchu.

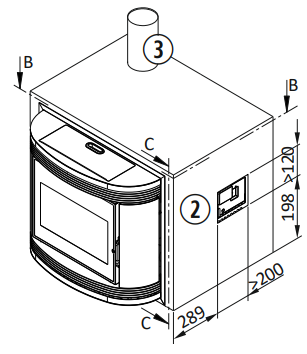

1 efektivní oblast mřížky na levé straně ≥ 200 x 120 mm
2 efektivní oblast mřížky vpravo ≥ 200 x 120 mm
3 odizolovaný odtah spalin Ø 80 mm

Ecoforest zaručuje správný provoz kamen pouze při dodržení rozměrů a polohy ventilačních mřížek.

Pokud instalace neumožňuje respektovat umístění ventilačních mřížek, je třeba vzít v úvahu standardní opatření vestavěných instalací (viz UMÍSTĚNÍ A BEZPEČNÉ VZDÁLENOSTI), aby se zabránilo nadměrné teplotě na elektronické desce a teplotní sondě.

Doporučuje se mít jednu z ventilačních mřížek ve výšce CPU, aby se usnadnilo jeho chlazení a revize.

A boční stěna hořlavá ≥ 650 mm
A boční stěna nehořlavá ≥ 420 mm
B zadní strana kamen ≥ 80 mm
C otevřená dvířka a hloubka kamen. Viz rozměry
D kryt ≥ 500 mm
1 ventilační mřížka. POVINNÁ. Užitná plocha ≥ 456 cm²x2
2 izolované výstupní plynové potrubí v zásuvce. POVINNÉ Ø 80mm

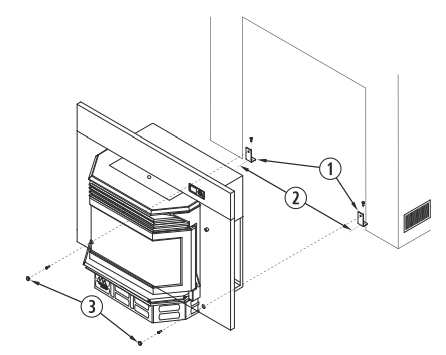

V případě krbových vložek je nutné přišroubovat 2 vinkly (úhelníky) k podlaze (1) a poté je zajistit šrouby zepředu (2).

1 úhelník připevněný k podlaze 2 ks
2 vzdálenost 654 mm
3 nasaďte rám kamen na úhelníky a nasaďte ozdobnou krytku 2 ks

Vzdálenosti jsou u všech modelů stejné.

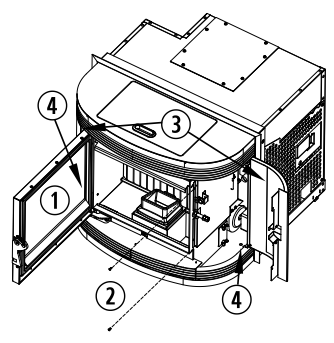

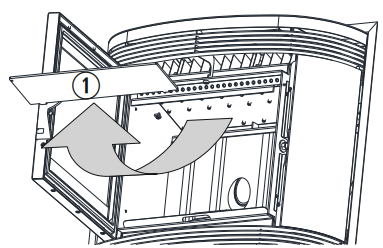

1 otevřete dvířka topeniště 1 ks
2 vyjměte šrouby ze sloupků 2 ks na každé straně
3 otevřené boční sloupky 2 ks
4 upevňovací otvory 2 ks

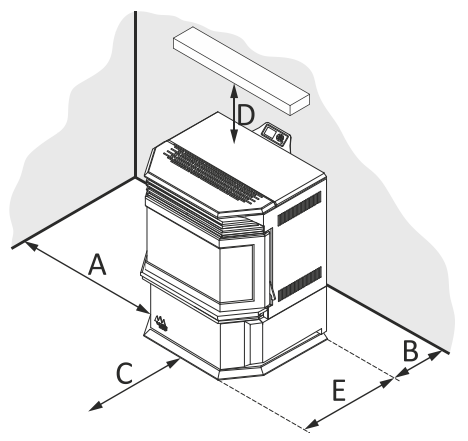

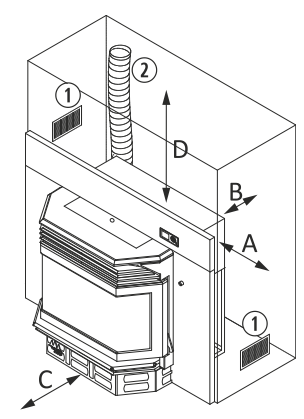

UMÍSTĚNÍ A BEZPEČNÉ VZDÁLENOSTI

A od boční stěny ≥ E
B minimální vzdálenost, která umožňuje přečíst štítek s označením kamen ≥ 80 mm
C 1,5 x hloubka kamen (viz rozměr kamen)
D minimální vzdálenost od police ≥ 500 mm
E hloubka kamen (viz rozměr kamen)

A Vzdálenost od větrací mřížky 500 mm
B Vzdálenost od větrací mřížky 500 mm
C Boční strana okna 1 250 mm
D Horní část okna 650 mm
E Horní část dveří 650 mm
F Boční strana dveří 1 250 mm
G Přilehlá stěna 300 mm
H Výška přilehlé stěně 2 300 mm
I Od přilehlé budovy 650 mm

 PŘÍKLADY INSTALACÍ SPALINOVÉ CESTY/KOUŘOVODŮ

Pokud celková délka instalovaného odkouření přesáhne 8 m, doporučujeme zvětšit průměr potrubí tak, aby měla celá sestava stejný průměr už od napojení kamen.

Pokud to nelze, potom zvětšit průměr potrubí spalinové cesty od 4 m výše.

Níže uvedená instalace je ta, kterou doporučuje společnost Ecoforest pro lepší výkon kamen.

Minimální délka vnitřního horizontálního odkouření je 2 m.

1 větruodolné zakončení kouřovodu
2 objímka z nerezové oceli
3 revizní a čistící T-kus
5 izolace/průchodka/chránička
6 podlaha
7 nehořlavá izolační deska
14 90° koleno
18 vertikální délka odkouření ≥ 2 m
19 horizontální délka odkouření max. 1 m

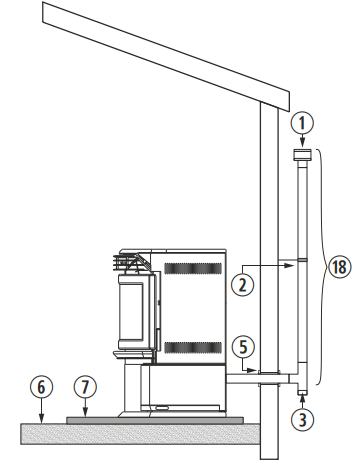

Venkovní instalace kouřovodu pomocí dvouplášťových trubek s izolací

1 větruodolné zakončení kouřovodu
2 objímka z nerezové oceli
3 revizní a čistící T-kus
5 izolace/průchodka/chránička
6 podlaha
7 nehořlavá izolační deska
14 90° koleno
18 vertikální délka odkouření ≥ 2 m

Při montáži odkouření do komína je třeba dbát na dokonalé utěsnění mezi ohebným a pevným potrubím a také na umístění izolace ve styčných plochách mezi potrubím a případnými hořlavými plochami.

Konec trubky může být ponechán uvnitř samotného komína, s ohledem na jeho otvor.

Po dokončení instalace musíme izolovat komín od interiéru domu.

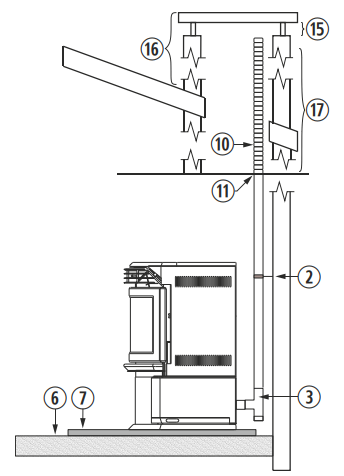

2 objímka z nerezové oceli
3 revizní a čistící T-kus
6 podlaha
7 nehořlavá izolační deska
10 flexi odkouření/husí krk
11 izolační pouzdro pro pevné a flexi spoje
15 vzdálenost min 200 mm
16 přesah přes střechu min 1 m
17 pokud je trubka kouřovodu delší než 8 m, použijte se nejbližší větší velikost

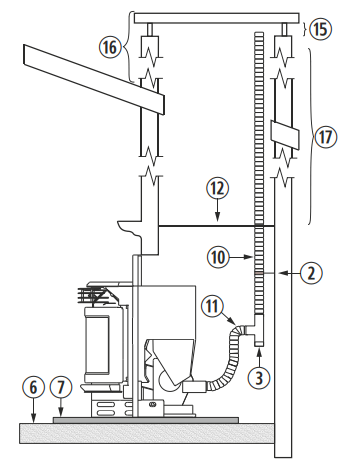

Instalace odtahu spalin do komína může být také provedena zcela v ohebné trubce (viz níže na obrázku).

Přechodu mezi komínem a flexi trubkou odtahu spalin musí být správně zaizolován.

Při špatné izolaci může dojít k zpětnému přisávání spalin při náhlé změně atmosférického tlaku (např. při bouřce).

Při instalaci flexi odtahu spalin dávejte pozor, aby se nedotýkala hořlavého materiálu nebo byla v jejich blízkosti.

2 objímka z nerezové oceli
3 revizní a čistící T-kus
6 podlaha
7 nehořlavá izolační deska
10 flexi odkouření/husí krk
11 pevná až pružná spojovací manžeta
12 manžeta/izolátor proti zpětnému rázu
15 vzdálenost min 200 mm
16 přesah přes střechu min 1 m
17 pokud je trubka kouřovodu delší než 8 m, použijte se nejbližší větší velikost )

Styčné plochy mezi kouřovodem a případnými hořlavými povrchy musí být dokonale odizolovány.

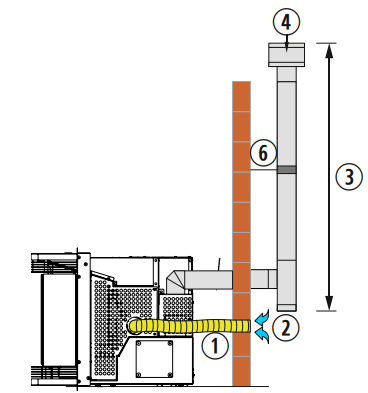

PŘÍKLADY VZDUCHOTĚSNÉ INSTALACE PRO PASIVNÍ DOMY

Pomocí DIFLUX potrubí

Odtah spalin a vstup přisávaného venkovního vzduchu jsou napojeny na kouřovod/koncentrickou trubku DIFLUX.

Po napojení vstupu přisávaného vzduchu, který bude bezprostředně venku, musí být ostatní části potrubí s dvojitou stěnou.

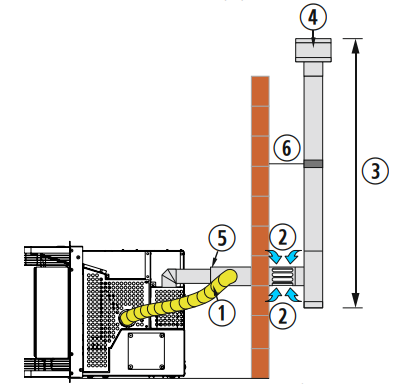

1 přívod vzduchu do kamen
2 přisávání z venku
3 vertikální 2 plášťové odkouření ≥ 2m
4 větruodolné zakončení kouřovodu
5 napojení kamen na odtah spalin
6 objímka z nerezové oceli

Přívod vzduchu napojený přímo na exteriér

1 napojení kamen na odtah spalin
2 přisávání z venku
3 vertikální 2 plášťové odkouření ≥ 2m
4 větruodolné zakončení kouřovodu
6 objímka z nerezové oceli

PŘIPOJENÍ OVLADAČE KLÁVESNICE, WIFI ANTÉNY, NAPÁJECÍHO KABELU A POKOJOVÉHO TERMOSTATU

Návod k instalaci a údržbě, Uživatelský manuál, WiFi anténa, napájecí kabel, pokojová sonda a čisticí kartáček jsou umístěny v papírové krabici v topeništi uvnitř kamen.

CZ překlady Návod k instalaci a údržbě a Uživatelský manuál zasíláme elektronicky a jsou ke stažení v Souvisejících souborech na kartě produktu.

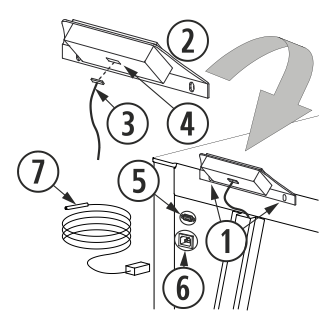

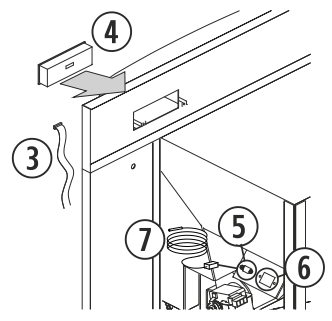

1 šrouby pro podporu klávesnice
2 podpora s namontovanou klávesnicí
3 připojovací kabel klávesnice a CPU
4 zadní strana klávesnice
5 připojení pokojového čidla
6 připojení napájení ~230/240V-50Hz
7 pokojové čidlo

3 připojovací kabel klávesnice a CPU
4 zadní strana klávesnice
5 připojení pokojového čidla
6 připojení napájení ~230/240V-50Hz
7 pokojové čidlo

Přišroubujte anténu Wi-Fi k dokovací stanici s magnetem.

Tato magnetická základna musí být přilepena na zadní stranu kotle.

Po sestavení musí jednotka zůstat ve svislé poloze.

1 anténa
2 dokovací stanice s magnetem

Umístěte anténu WiFi s dokovací stanicí s magnetem na vhodné místo na zadní stranu kamen.

Vyvarujte se, aby se v okolí antény nevyskytovalo nějaké kovové stínění/překážka.

Takové stínění zkresluje signál WiFi.

Šíření WiFi signálu  - pohled shora.

WiFi půdorys signálu bez kovových předmětů kolem.

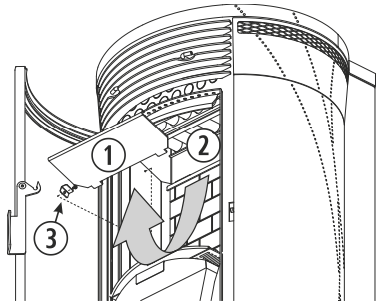

MONTÁŽ BEZPEČNOSTNÍHO TERMOSTATU DO MODELŮ VLOŽKY

Pokud máte kamna typu Eco I Insert, musíte bezpečnostní termostat upevnit na panely krbové vložky. Tyto panely mají otvor, kterým je třeba prostrčit termostat (3) a připevnit jej k objímce maticí (2) a nakonec přišroubovat zátku (1).

DOPORUČENÉ ČIŠTĚNÍ A ÚDRŽBA

Pro správný provoz kamen je nutná pravidelná údržba kamen a spalinové cesty.

Kamna musí být vždy mimo provoz a dostatečně vychladlá.

Poničení některých dílů kamen z důvodu nedostatečného čištění a údržby znamená ztrátu dvouleté záruky (viz Návod k instalaci a údržbě).

DENNÍ ÚDRŽBA

Kamna musí být vždy mimo provoz a dostatečně studená.

Výměník tepla (mimo model Eco mini)

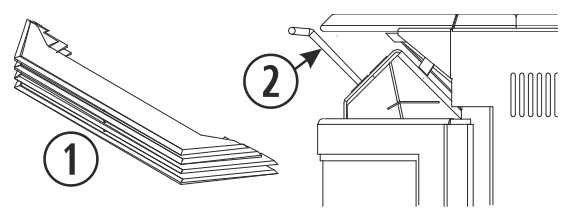

Zatáhněte za páku hrabla – to se provádí při zavřených skleněných dvířkách kamen, aby popel zůstal uvnitř topeniště.

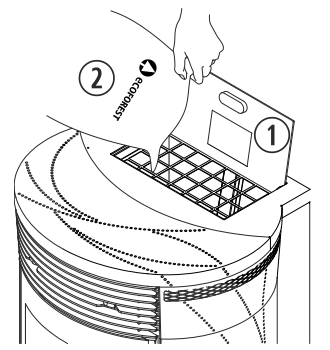

U modelu Ecoaire (nákres 20) a vložky Ecoaire je přístup k páce hrabla otevřením ozdobného roštu.

1 mřížka
2 páka hrabla

Hořák a topeniště

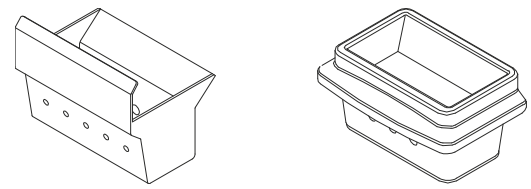

Vyčistěte hořák, topeniště, zkontrolujte otvory v kotlíku a vysajte všechny nečistoty.

Po vyčištění opět sestavte topeniště zpět.

Dvířka se sklem

Sklo vyčistěte jednoduše kouskem papíru nebo nanesením kapaliny na čištění skla kamen a setřete hadříkem.

Sklo musí být vždy studené.

TÝDENNÍ ÚDRŽBA

Popelník

S výjimkou modelu ECOAIRE, je popelníková zásuvka přístupná otevřením skleněných dvířek topeniště.

Vyčistěte popelník a vysajte veškeré nečistoty.

1 dvířka
2 zámek
3 zásuvka popelníku

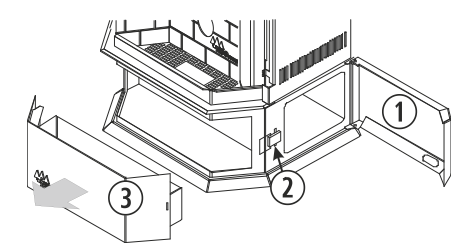

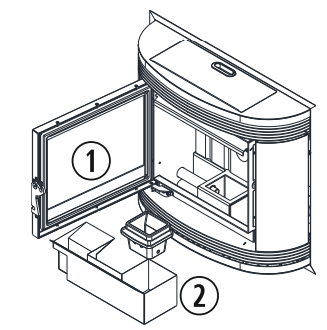

1 dvířka topeniště
2 zásuvka popelníku

Horní deska kamen

U modelů Eco mini a Atenas je nutné provést větší čištění výměníku.

Musíte zatlačit nahoru horní desku kamen (1), abyste uvolnili západky, které ji připevňují ke středové desce, a vytáhněte ji.

Po dokončení vraťte horní desku zpět a ujistěte se, že jsou západky správně usazeny.

1 horní deska kamen
2 výměník tepla

1 horní deska topeniště
2 trubky výměníku tepla
3 upevňovací deska a šroub

UPOZORNĚNÍ:

Pokud kamna nebudete pravidelně čistit od vzniklých nečistot, může dojít k deformaci vnitřních dílů kamen (hořák s držákem, popelníková zásuvka, topeniště atd.) vlivem špatného provozu kamen.

Na takto vzniklou poruchu kamen se nemusí vztahovat záruka výrobce.

Špatně udržovaná kamna mají negativní vliv na správný provoz kamen.

PRAVIDELNÝ SERVIS A ÚDRŽBU NA KONCI TOPNÉ SEZÓNY NEBO KAŽDÝCH 500 KG SPOTŘEBOVANÉHO PALIVA

VÍCE INFORMACÍ NAJDETE V NÁVODU K INSTALACI A ÚDRŽBĚ

Minimální požadavky na palivo:

• kamna ECOFOREST jsou navržena pro provoz s dřevěnými peletami, mohou ale pracovat i s jinými palivy z biomasy (zeptejte se na to svého prodejce)
• pokud je možné používat jiný druh biomasy, zvolte jej v nabídce v ovládání kamen pro výběr paliva (viz návod k obsluze)
• ve většině případů není spalovací kotlík stejný jako u dřevěných pelet (lze dokoupit)
• společnost ECOFOREST nemá žádnou kontrolu nad kvalitou používaného paliva
• společnost ECOFOREST nemůže zaručit plný výkon vašich kamen a ani zamezit případnému poškození kamen a spalinové cesty použitím nekvalitního paliva

BIOMASA ECOFORESTAL DE VILLACAÑAS, S.L.U.

Ecoforest založil v roce 1959 Jose Carlos Alonso; jeho vizí bylo vyvíjet inovativní produkty, které budou jak ekonomické, tak ekologické, se záměrem učinit svět lepším místem. Dnes, o více než 50 let později, je Ecoforest technologickým lídrem v sektoru vytápění s řešeními založenými výhradně na čisté a přírodní energii.

1992 první výrobce peletových kamen v Evropě. V současné době má více než 30 modelů a mezinárodní zastoupení
1993 uveden do výroby první model peletkových kamen s ohřevem vody
2012 tepelná čerpadla Ecoforest. 1. tepelné čerpadlo země-voda s technologií Copeland Inverter
2018 nové ústředí Ecoforest- Zvýšení produkce o 300 %
