CALEFFI 5453 DIRTMAG filtr s magnetem sítkem kulovými kohouty 5/4"

Detailní popis produktu

CALEFFI 5453 DIRTMAG filtr s magnetem sítkem kulovými kohouty 5/4"

Popis:

• pro tepelná čerpadla
• pro kotle
• pro rozvody vody a topení
• jako filtr nečistot s vypouštěcím kohoutem a hadičníkem
• projekční podklady pošleme na vyžádání
• připojení 5/4"
• maximální pracovní tlak 3 bar
• maximální pracovní teplota 90 °C
• médium voda, roztoky glykolu
• max. procento glykolu 30 %
• kruhový systém magnetická indukce 2 x 0,3 T
• vyrobeno v Itálii

Materiál:

• tělo a kryt odlučovače technopolymer PA66G30
• vrchní zátka mosaz EN 12164 CW614N
• čistící šroub mosaz EN 12164 CW614N
• pojistná matice pro T-kus technopolymer PPSG40
• vnitřní prvek HDPE
• hydraulické těsnění EPDM
• vypouštěcí kohout s hadicovou přípojkou mosaz EN 12165 CW617N

Použití:

Odlučovač nečistot DIRTMAG odděluje mechanické nečistoty, které jsou tvořeny převážně pískem a částicemi rzi, cirkulujícími v systémech s uzavřeným okruhem, s velmi nízkými tlakovými ztrátami.

Nečistoty se shromažďují ve velké dekantační komoře, která vyžaduje nízkofrekvenční čisticí postupy, ze které je lze odstranit i za provozu systému.

Odlučovače nečistot DIRTMAG jsou také vybaveny odnímatelným magnetickým kroužkem pro odlučování železných nečistot.

Odlučovač nečistot lze instalovat na horizontální i vertikální potrubí.

Jak to funguje:

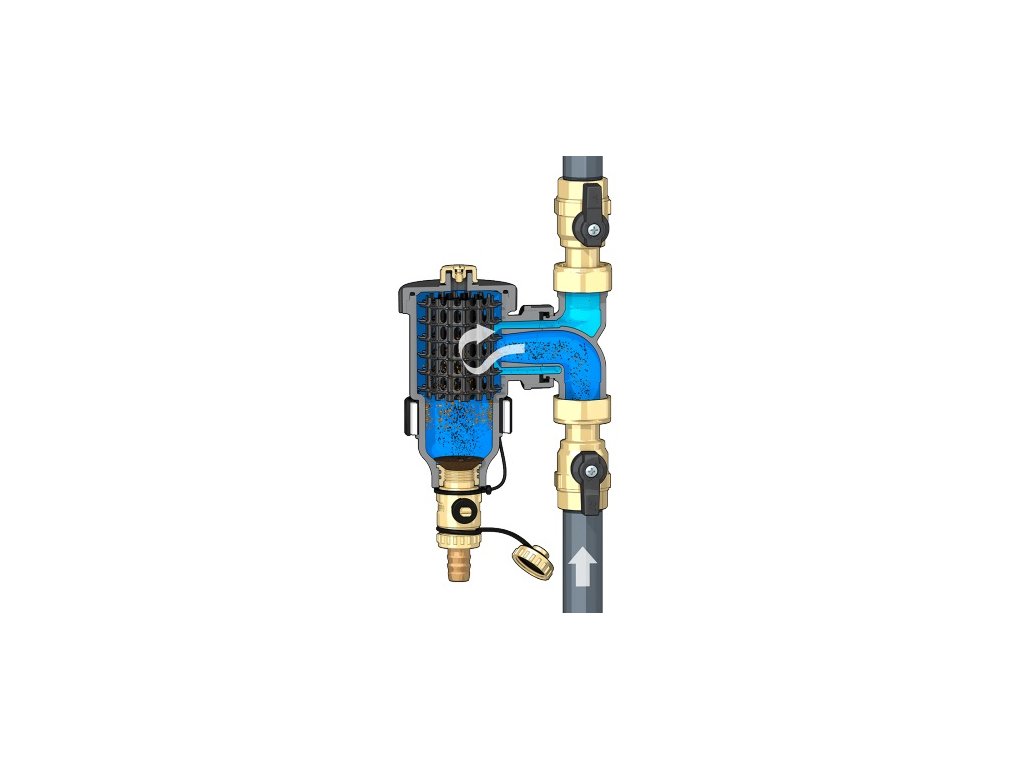

Princip činnosti separátoru nečistot s magnetem je založen na kombinovaném působení řady fyzikálních jevů.

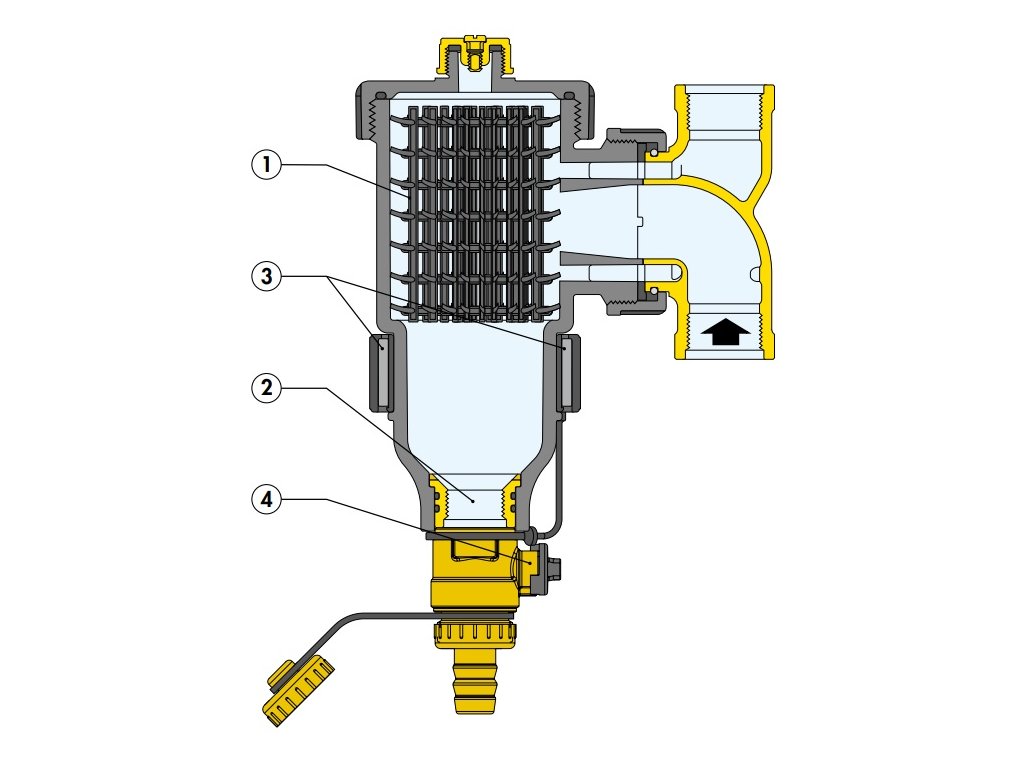

Vnitřní prvek (1) se skládá ze sady síťových ploch. Řasy a mechanické nečistoty ve vodě se při dopadu na tyto plochy oddělují a padají na dno nádoby (2), kde se shromažďují.

Železné nečistoty se zachycují uvnitř těla odlučovače díky působení dvou magnetů (3) vložených do speciálního odnímatelného vnějšího kroužku.

Velký vnitřní objem separátoru DIRTMAG® zpomaluje rychlost proudění média a tím napomáhá gravitací k oddělení obsažených částic.

Nashromážděné nečistoty se vypustí i bez nutnosti uzavření systému otevřením vypouštěcího kohoutu (4).

Konstrukce:

Odlučovač nečistot DIRTMAG je vyroben z technopolymeru speciálně navrženého pro aplikace topných a chladicích systémů.

Hlavní vlastnosti technopolymeru jsou:

• vysoká pevnost v tahu při zachování dobrého konečného prodloužení
• dobrá odolnost proti šíření trhlin
• velmi nízká absorpce vlhkosti pro konzistentní mechanické chování
• vysoká odolnost proti oděru díky nepřetržitému proudění média
• výkon je udržován při změnách teploty
• kompatibilita s glykoly a přísadami používanými v obvodech

Minimální tlakové ztráty:

Vysoký výkon odlučovače je založen na použití speciálního vnitřního síta.

Princip zachytávání a usazování nečistot zefektivňuje systém odlučování nečistot ve srovnání s běžnými filtračními síty.

Výkon separátoru je v průběhu času konstantní (na rozdíl od běžných filtrů mechanických nečistot).

Neucpává se zachyceným kalem a nemění funkční vlastnosti.

Sběrná komora separátoru:

• je umístěna ve spodní části a v takové vzdálenosti od přípojek, aby nasbírané nečistoty nebyly ovlivněny vířením
• je dostatečně velká, aby zvýšila množství nashromážděných nečistot
• stav znečištění komory lze snadno zkontrolovat odšroubováním vnitřního prvku nádoby

Magnetické nečistoty:

Nečistoty jsou zachyceny uvnitř těla separátoru nečistot silným magnetickým polem vytvářeným magnety vloženými do speciálního vnějšího kroužku.

Vnější kroužek lze sundat z těla tak, aby bylo možné při otevření vypouštěcího kohoutu tyto magnetické nečistoty odstranit ze systému.

Protože je magnetický kroužek umístěn mimo těleso odlučovače nečistot, hydraulické vlastnosti zařízení se nemění.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

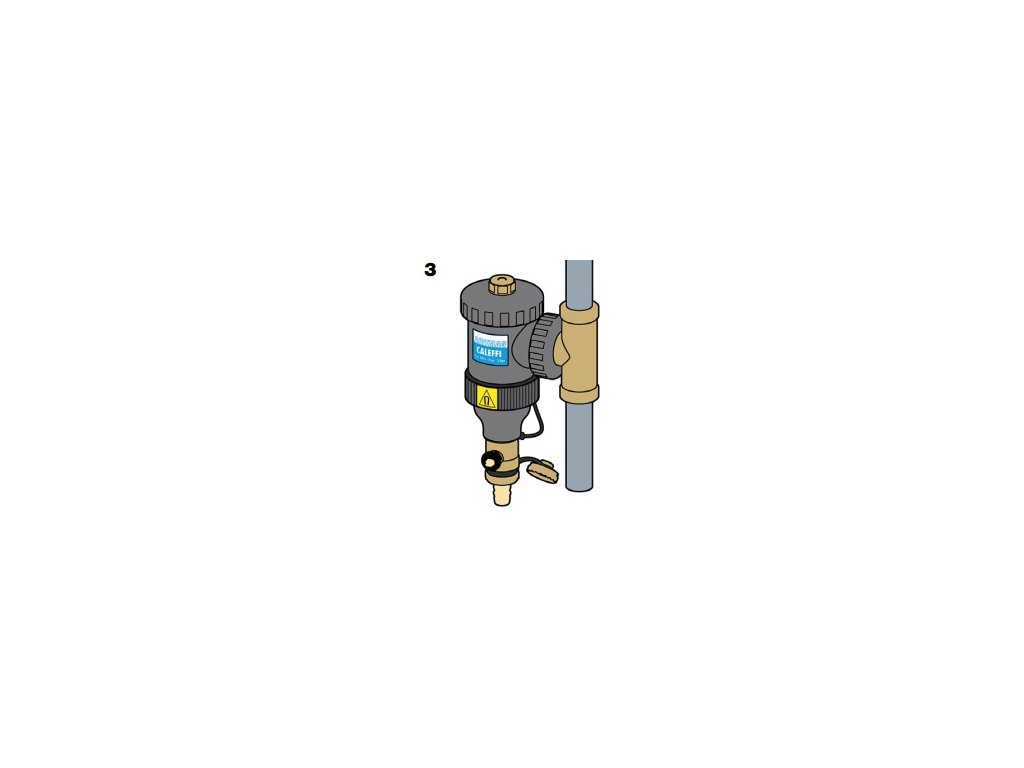

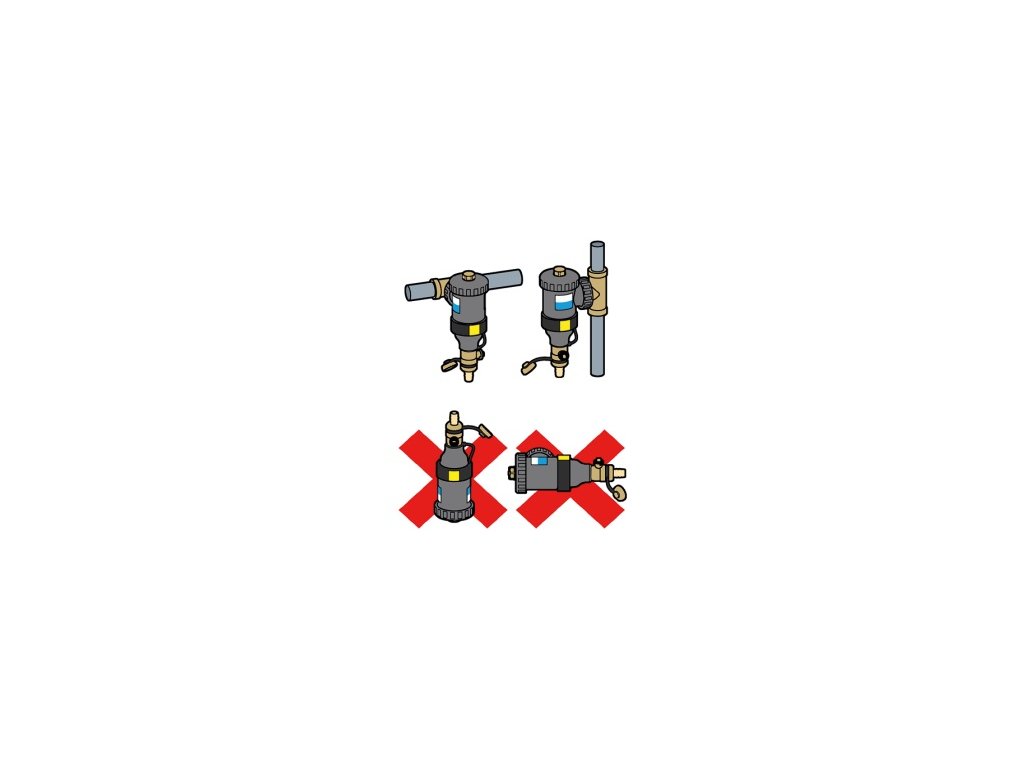

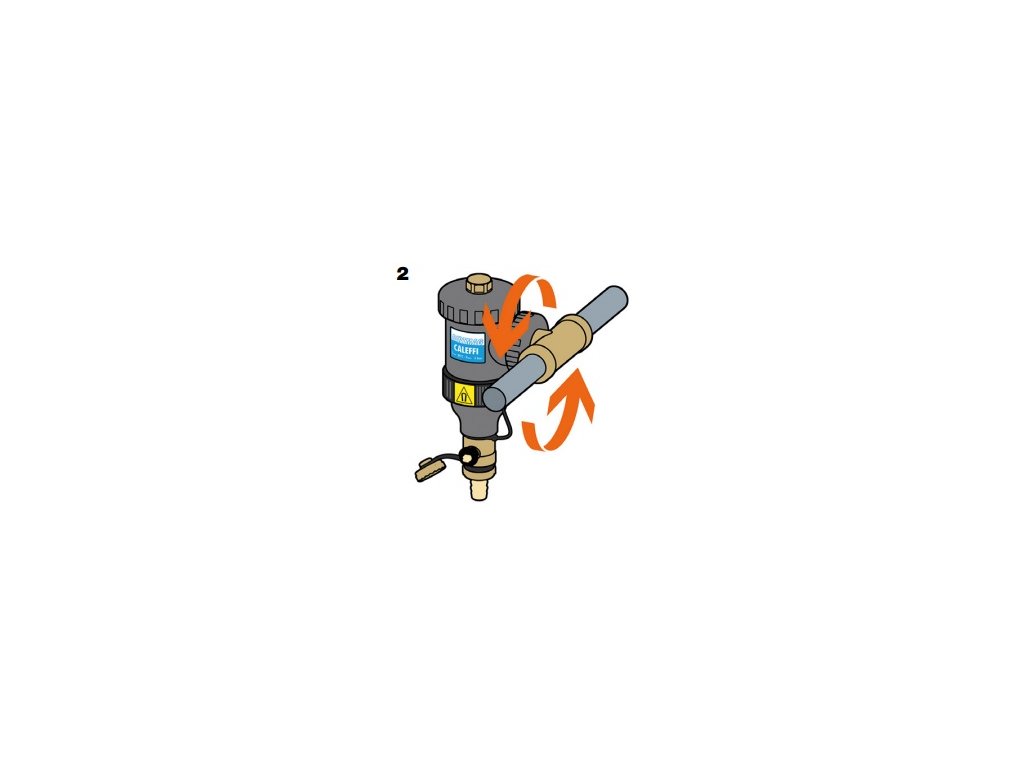

Díky speciální spojce mezi pojistnou (aretační) maticí a T-kusem lze odlučovač nečistot DIRTMAG® nastavit (1) pro instalaci na horizontální (2) i vertikální (3) potrubí nebo pod úhlem 45° při zachování stejných provozních vlastností.

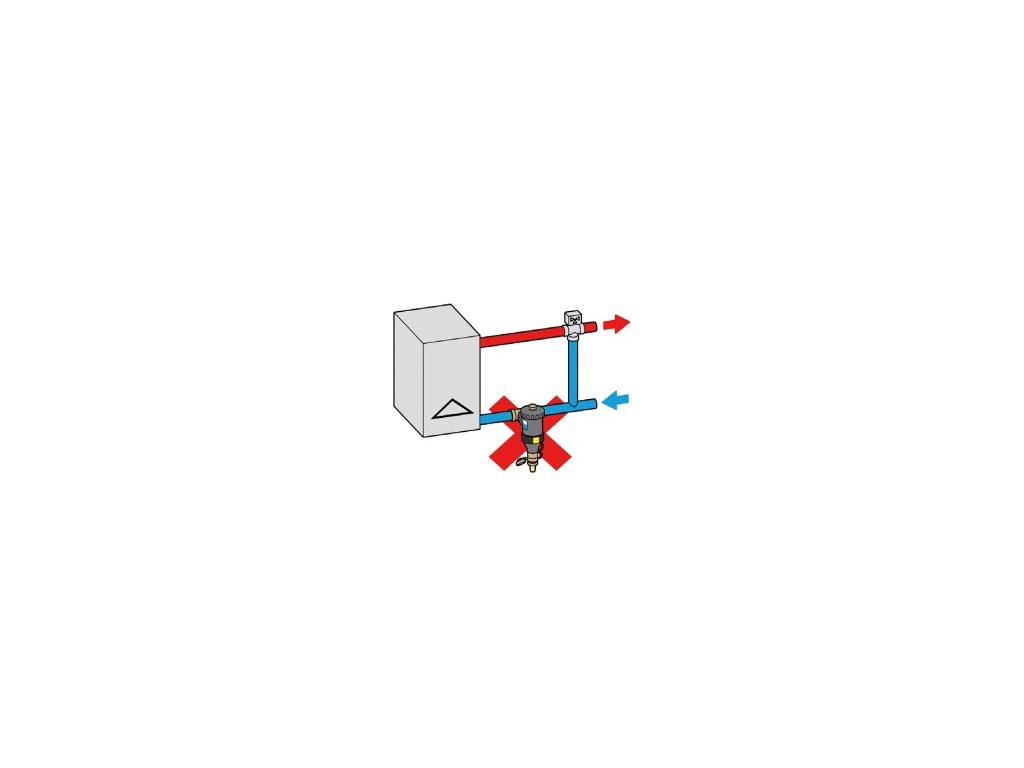

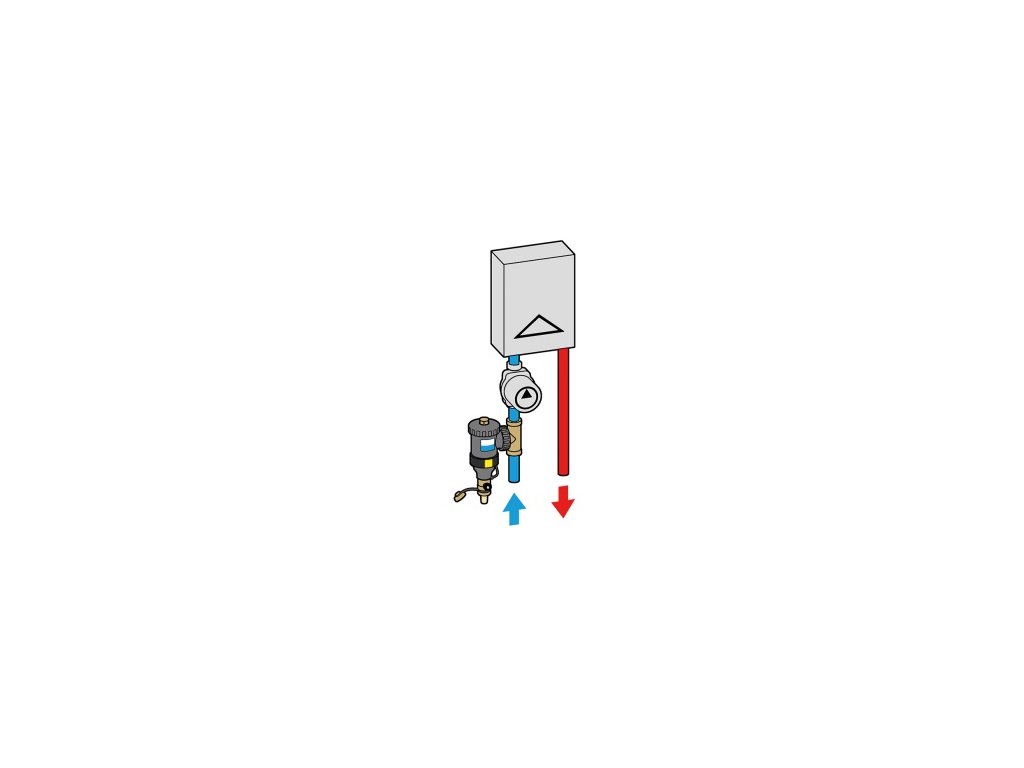

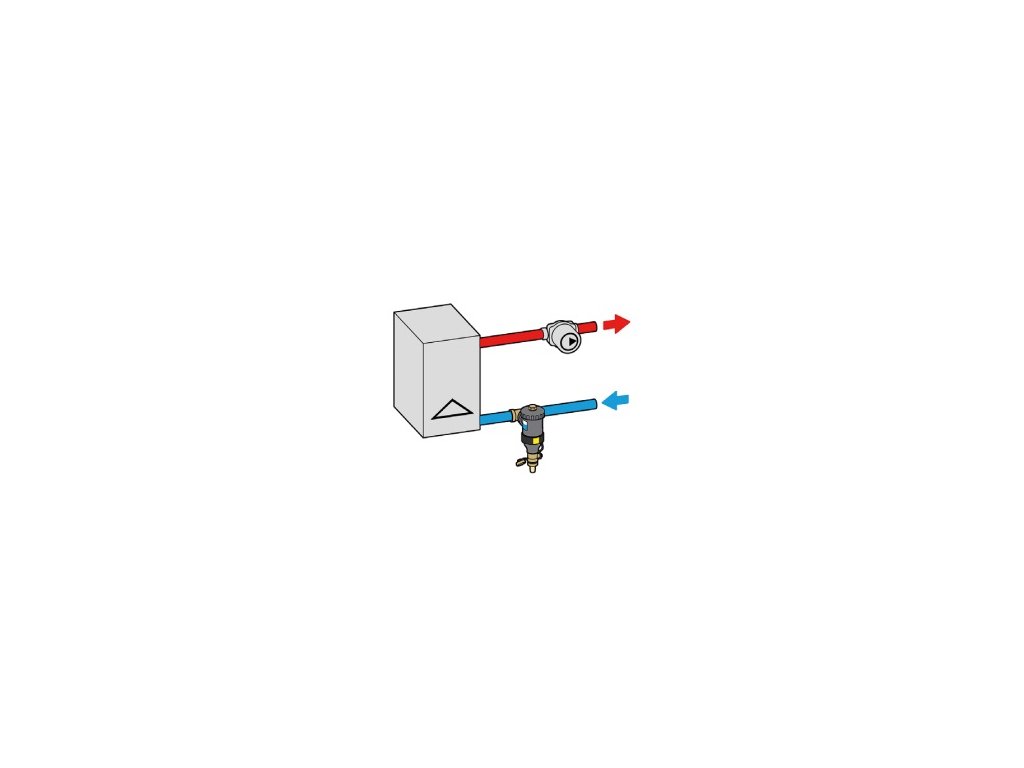

Odlučovač nečistot by měl být instalován v souladu se směrem toku vyznačeným šipkou na T-kusu a nejlépe na vratném okruhu před kotlem, tepelným čerpadlem.

Odlučovač nečistot by měl být vždy instalován před čerpadlem a vždy s tělem ve svislé poloze.

Odvzdušnění:

Pomocí šroubováku nebo motýlkového klíče povolte šroub na horní zátce a vypusťte veškerý vzduch, který se nashromáždil v horní části těla separátoru.

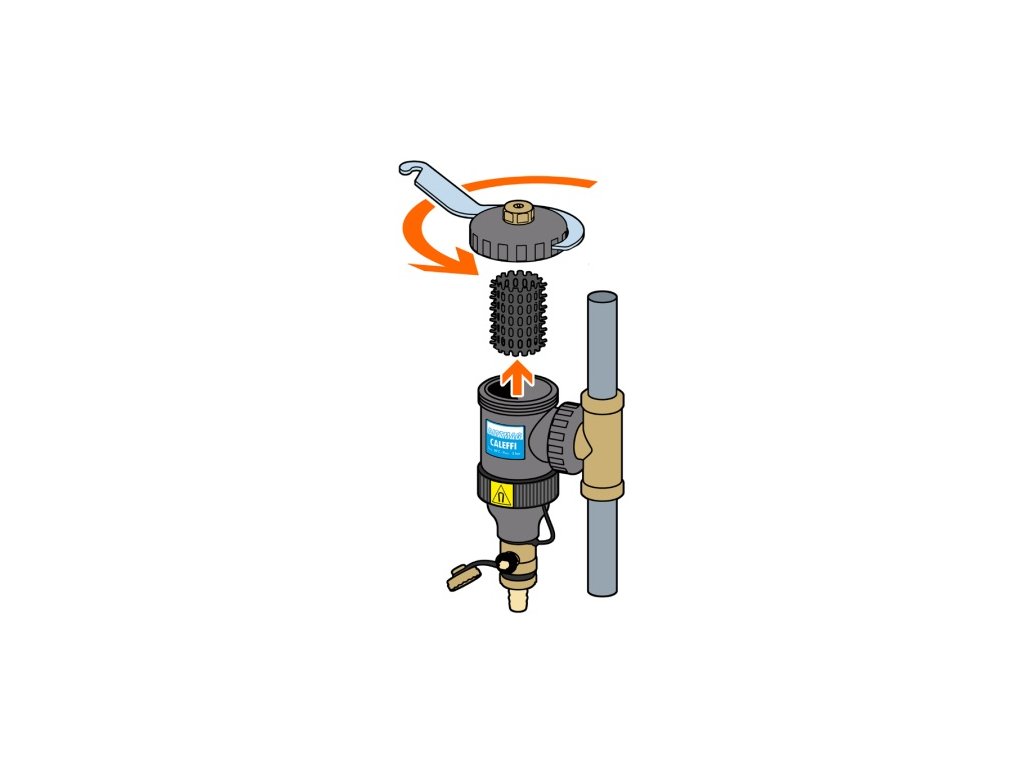

Údržba:

V případě údržby komory separátoru na shromažďování nečistot jednoduše odšroubujte horní kryt (hlavu) pomocí dodaného klíče a poté vyjměte vnitřní prvek, který je připojen vždy tak, aby bylo možné jej vyjmout za účelem čištění.

Vypuštění nečistot:

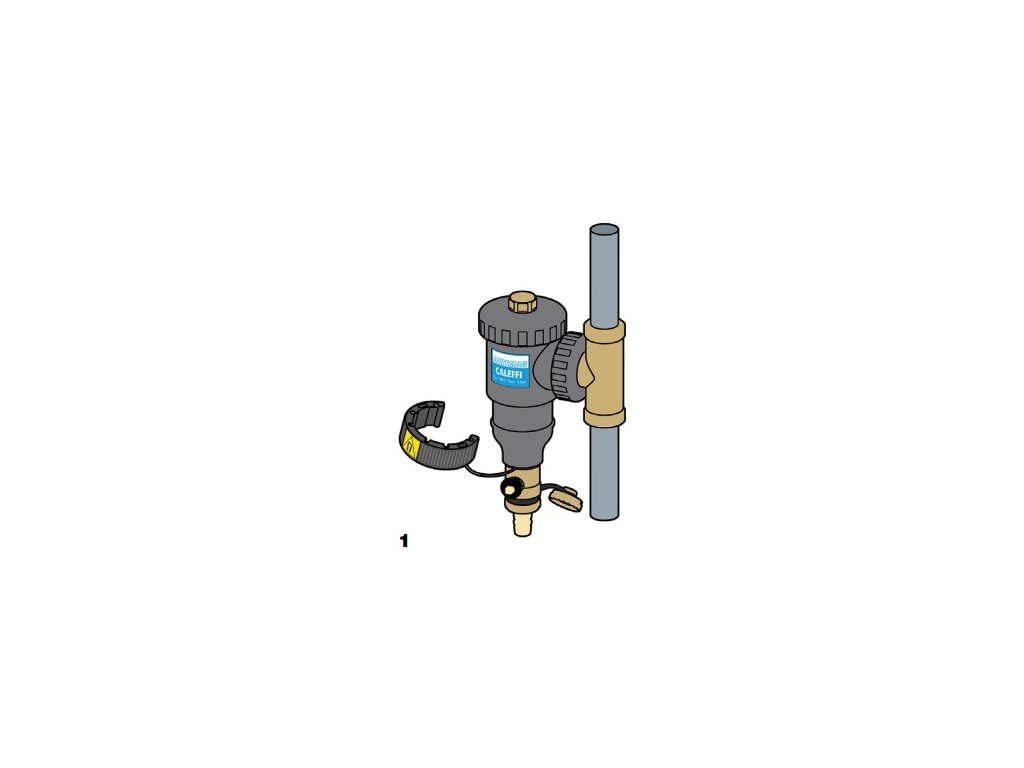

Odstraňte magnetický kroužek (1) a vypusťte nečistoty, i když je systém v chodu, pomocí dodaného speciálního klíče (2).

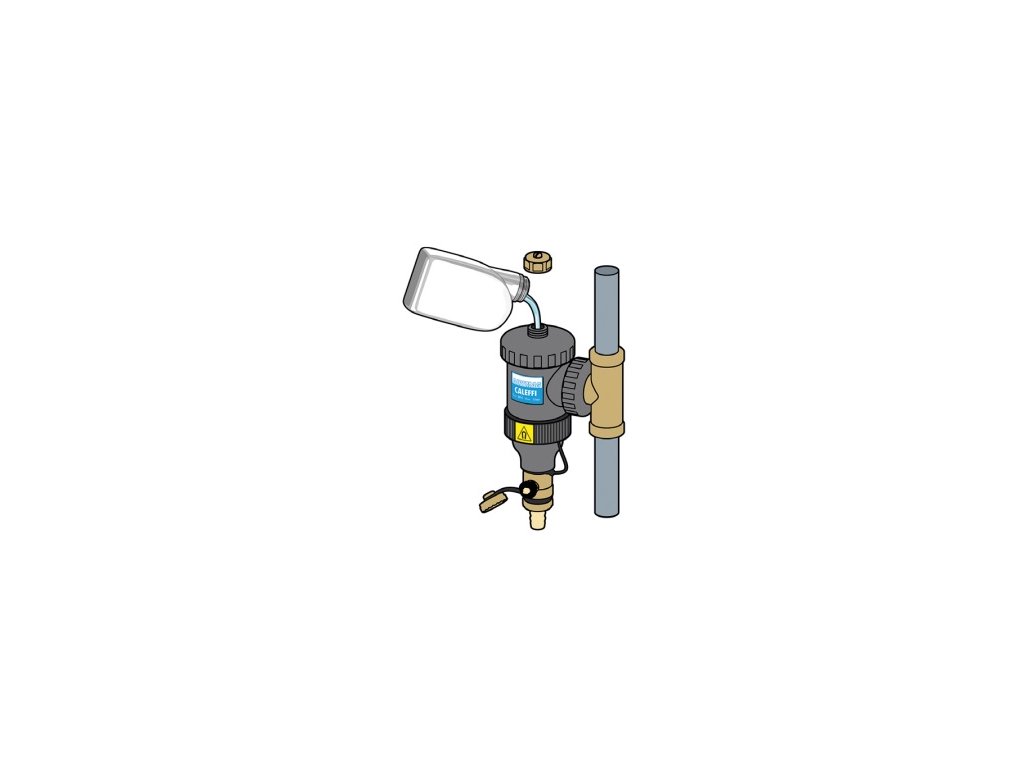

Dávkování chemie (aditiv) do systému:

Zařízení lze použít také jako vstup pro dávkování chemických přísad určených k ochraně, údržbě a renovaci topného systému vč. kotle.

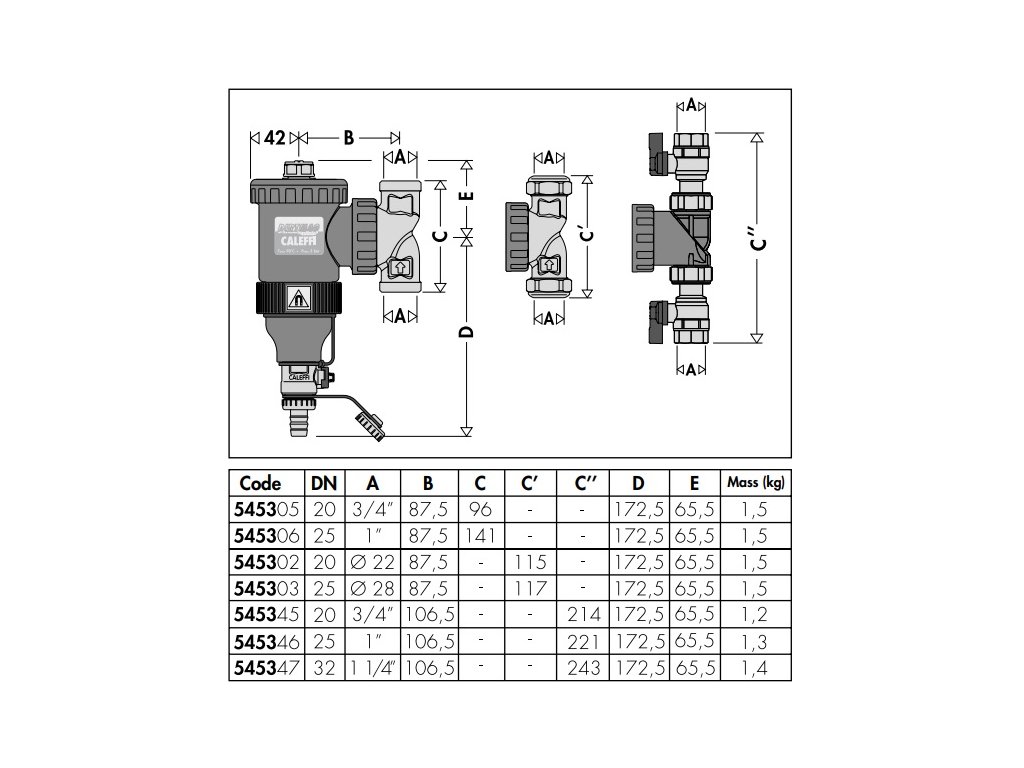

Rozměr:

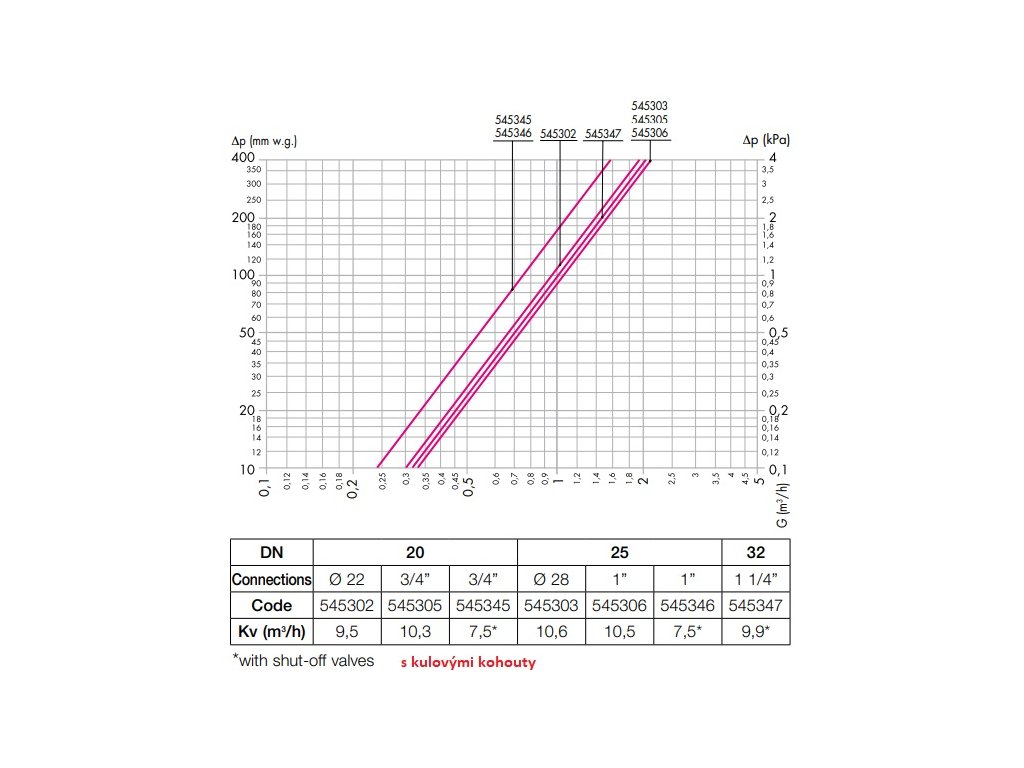

Hydraulické vlastnosti:

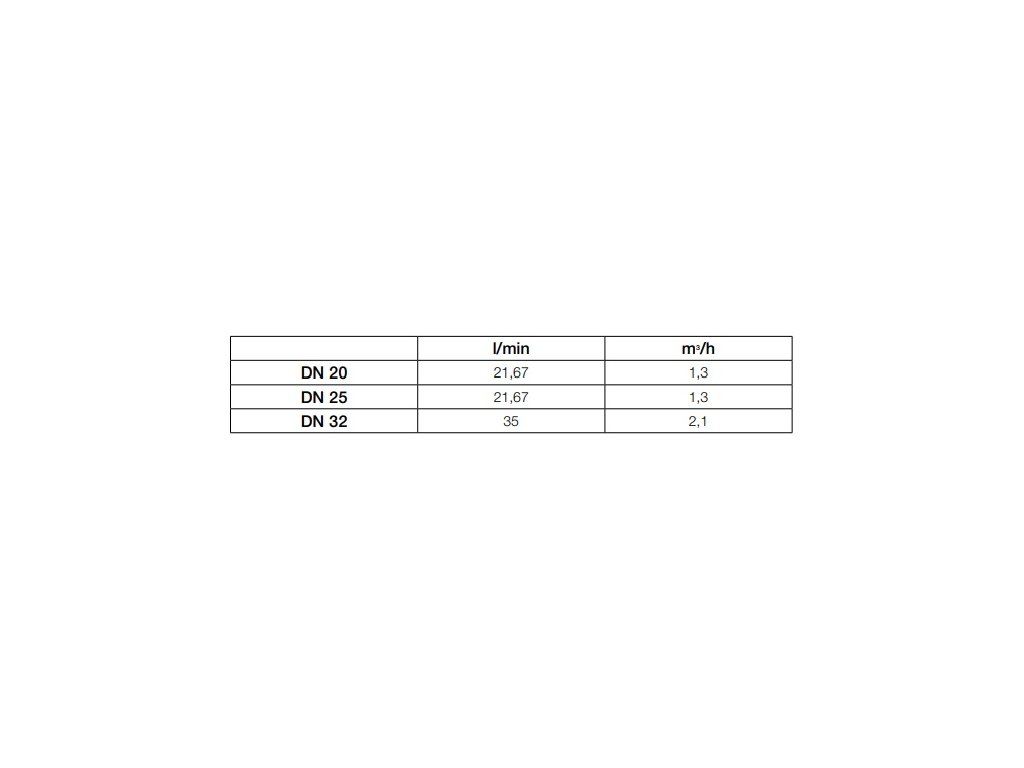

Maximální doporučená rychlost proudění na přípojkách zařízení je ~ 1,2 m/s. Tabulka ukazuje maximální průtoky pro splnění tohoto požadavku.

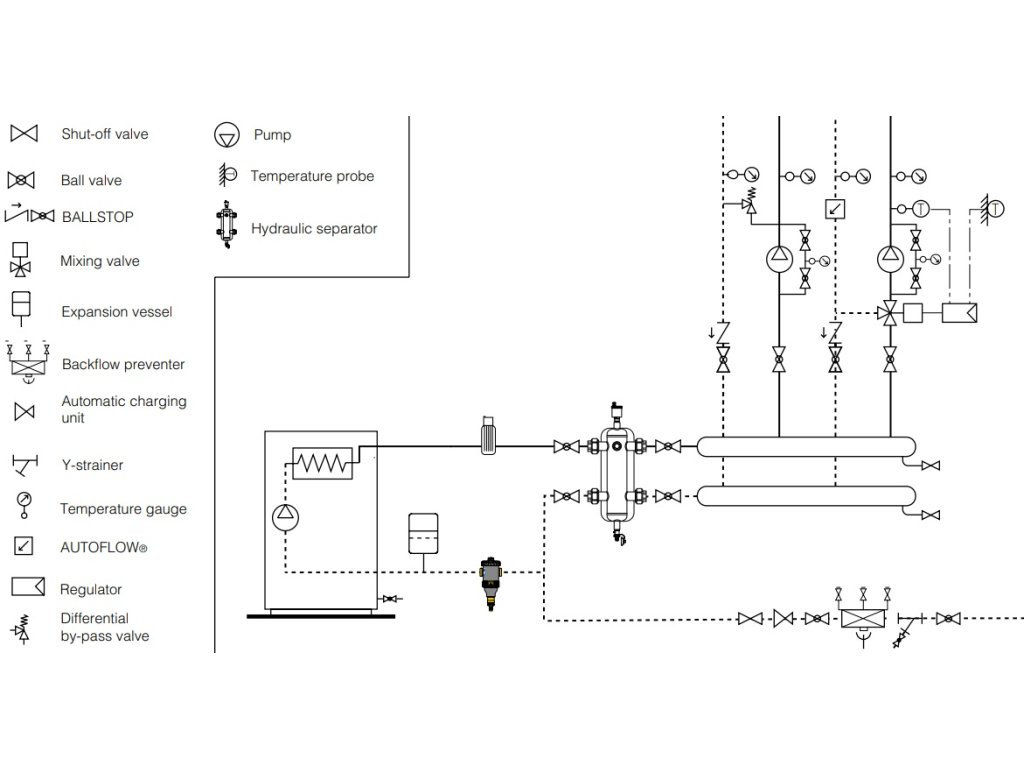

Aplikace:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
