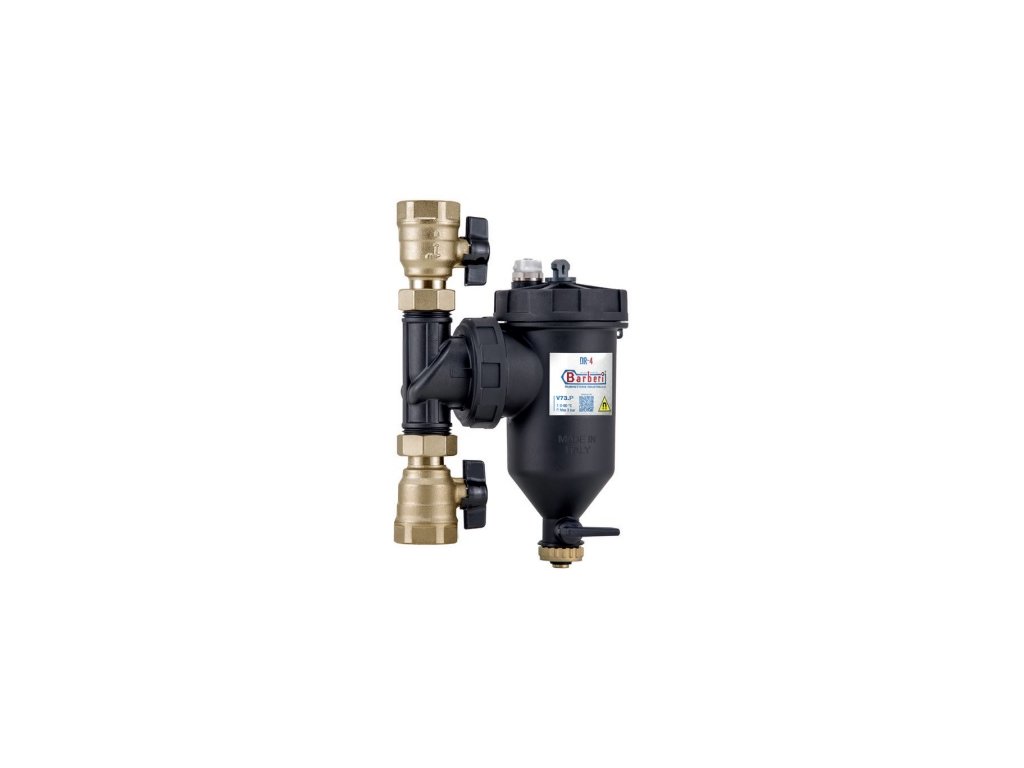

BARBERI V73P filtr s magnetem sítkem kulovými uzávěry 1"

Detailní popis produktu

BARBERI V73P filtr s magnetem sítkem kulovými uzávěry 1"

Popis:

• pro plynové kotle a tepelná čerpadla
• pro rozvody vody a topení
• jako filtr nečistot s magnetem, kulovým kohoutem a vypouštěcí zátkou
• nastavitelný T-kus pro horizontální, vertikální a 45° instalaci
• projekční podklady pošleme na vyžádání
• připojení 1"
• maximální pracovní tlak 3 bar
• maximální pracovní teplota 90 °C
• max. doporučený průtok 2,05 m³/h
• průtokový součinitel K_v 6,6 m³/h
• médium voda, roztoky glykolu (max. procento glykolu 50 %)
• magnetická indukce 1,4 T (14 000 Gauss)
• závitové spoje ISO 228-1
• utahovací moment horního krytu a pojistného kroužku u T-kusu (2) 10–15 Nm
• utahovací moment kulových uzavíracích ventilů (4) 10 Nm
• vyrobeno v Itálii

Materiál:

• tělo, horní kryt, cyklónový filtr, nastavitelný T-kus PA66 GF30
• připojení kotle mosaz EN12165 CW614N
• kulové uzavírací ventily filtrační patrony (500 a 800 µm) nerezová ocel AISI 304
• magnet neodym 14 000 Gauss
• vypouštěcí zátka mosaz EN12165 CW614N
• těsnění EPDM

Použití:

Kompletní s cyklónovým filtrem, výměnnou vložkou, nastavitelným T-kusem a uzavíracími ventily pro tepelná čerpadla a kotle.

Filtry a magnetické odlučovače nečistot Barberi DR-4 zadržují nečistoty obsažené ve vodě (v hydraulickém okruhu) kombinovaným působením čtyř vnitřních složek:

• cyklonová filtrace
• usazování nečistot v odlučovači nečistot
• odstranění feromagnetických částic pomocí extrahovatelného magnetu
• filtrace pomocí filtračního sítka

V horním krytu je instalován ruční odvzdušňovací ventil.

Používají se v klimatizačních systémech a systémech ústředního vytápění s nástěnnými kotli, kotly na tuhá paliva, tepelnými čerpadly.

Tímto způsobem je chráněn systém, zejména zařízení, jako jsou výměníky tepla a vysoce účinná čerpadla v kotlech.

Pro horizontální, vertikální a 45° instalaci.

Jak to funguje:

Princip činnosti separátoru nečistot s magnetem je založen na kombinovaném působení řady fyzikálních jevů.

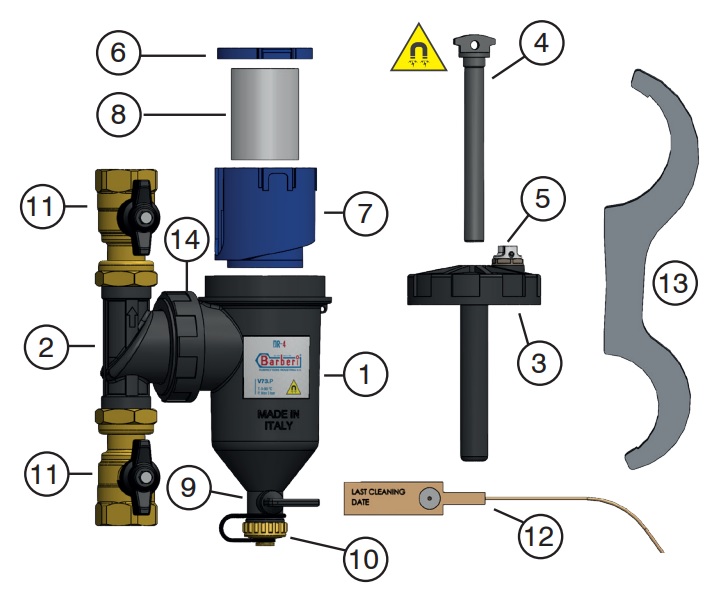

Filtr a magnetický separátor nečistot pod kotel Barberi DR-4: tělo (1), nastavitelný T-kus (2), horní kryt (3), magnet (4), ruční odvzdušňovací ventil (5), kryt cyklónového filtru (6), tělo cyklónového filtru (7), filtrační vložka (8) , vypouštěcí ventil (9), vypouštěcí zátka (10), kulové uzavírací ventily (11, standardně dodávány u V73.P), těsnící kabel (12), dvojitý klíč (13).

Filtr a magnetický separátor nečistot nečistot pod kotel Barberi DR-3 čistí vodu v hydraulickém okruhu kombinovaným způsobem pomocí:

• cyklónového filtru (6+7)
• separátoru nečistot (1)
• filtru (8)
• magnetu (4)

Fáze čištění:

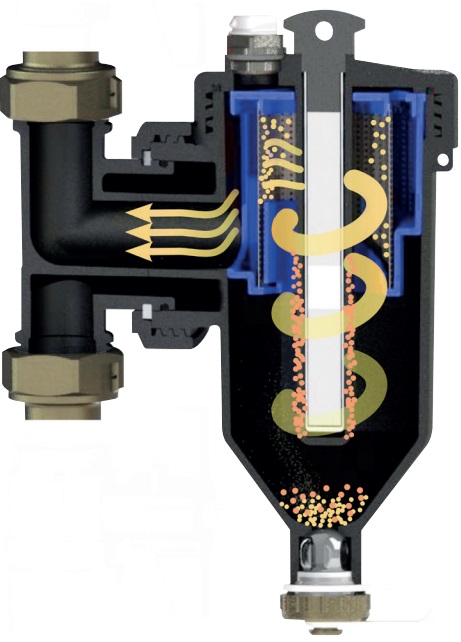

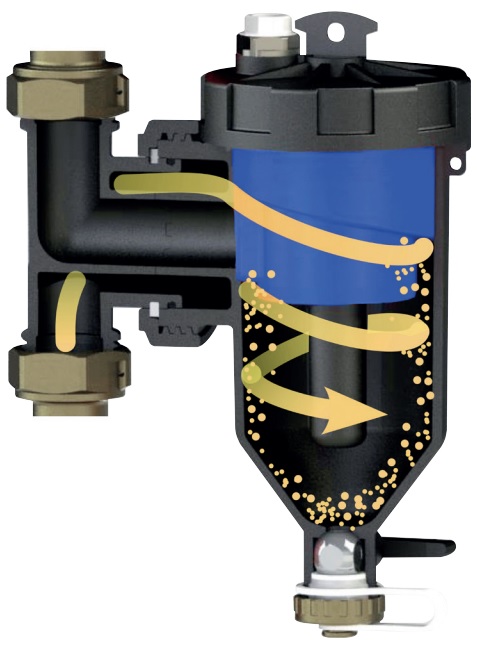

cyklónová filtrace a dekantace nečistot: voda vstupuje z hydraulického okruhuvpřes T-kus (2) do cyklónového filtru (7). Proud vody v nádobě následně zpomalí a začne vířit. V té chvíli začne působit na částečky nečistot odstředivá a gravitační síla. Díky těmto silám se nečistoty začnou usazovat na dně filtrační nádoby.

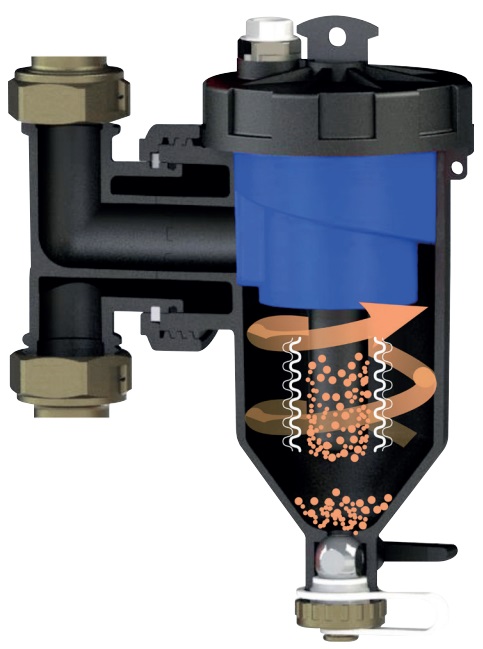

magnetická separace: zadržení feromagnetických částic magnetem (4)

POZOR: MAGNETICKÉ POLE! Symbol na zařízení označuje přítomnost silného magnetického pole. Neumisťujte magnet do blízkosti elektronických nebo elektro -lékařských zařízení (kardiostimulátory, magnetické karty atd.). Mohlo by dojít k jejich poškození nebo poruše.

mechanická filtrace: dosud nespadlé částice jsou zadržovány filtrační síťkou (8)

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

Montáž a demontáž se provádí při studeném systému a bez tlaku.

Nebraňte přístupu a viditelnosti do zařízení, aby bylo možné provádět kontrolu a údržbu zařízení nebo jiných součástí.

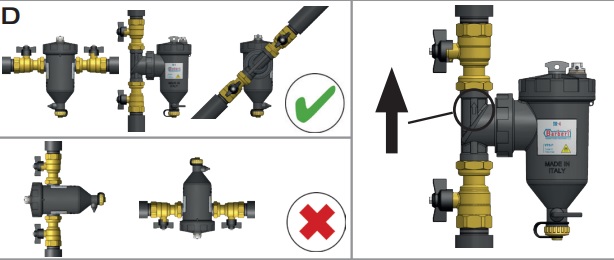

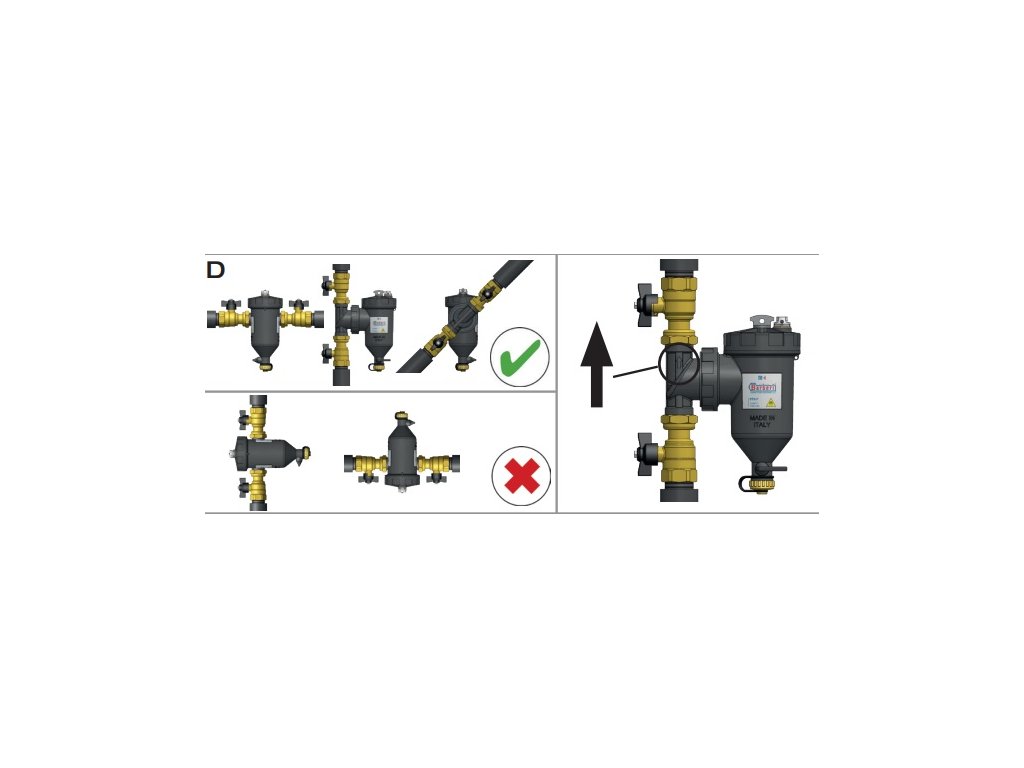

D) Orientace připojení. Uvolněte pojistný kroužek (12) pomocí dodaného klíče (13). Sejměte těleso ventilu (1) z pojistného kroužku a nasměrujte T-fitink (2) vodorovně, svisle nebo pod úhlem 45°. Našroubujte tělo zpět na pojistný kroužek.

Odvzdušnění. Vyšroubujte ruční odvzdušňovací šroub (5), abyste uvolnili vzduch. Po dokončení operace znovu zašroubujte.

Filtrační patrony (8). Zařízení je dodáváno s kartuší s předmontovanou síťovinou 500 mm, která se použije pro první čištění systému. V balení je dodávána kazeta s oky 800 mm pro údržbu, která se používá po počátečním období provozu (přibližně jeden měsíc).

V případě instalace na nový systém se doporučuje systém propláchnout.

• vyprázdněte část systému, kde má být zařízení instalováno
• případně instalujte další uzavírací ventil mezi zařízením a tepelný zdroj pro usnadnění údržby
• nainstalujte zařízení

 Údržba:

Množství kalu a nečistot, které se usazují v zařízení, závisí na podmínkách topného systému. Magnet nevyžaduje žádnou údržbu, protože je chráněn speciální ochrannou vrstvou.

Čištění doporučujeme po jednom měsíci od první instalace, poté jednou ročně na začátku sezónního používání.

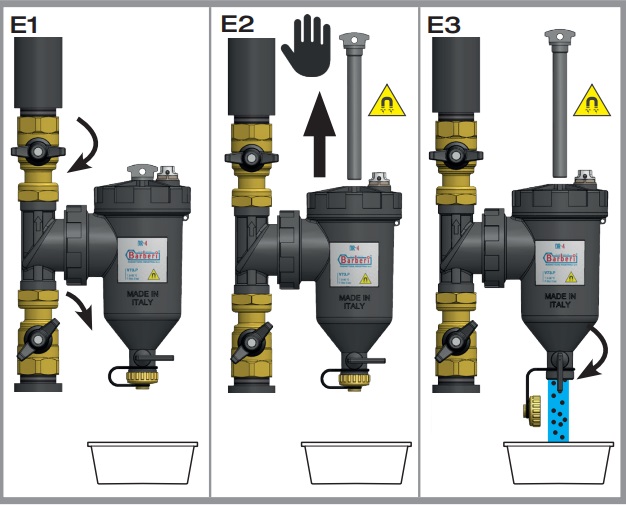

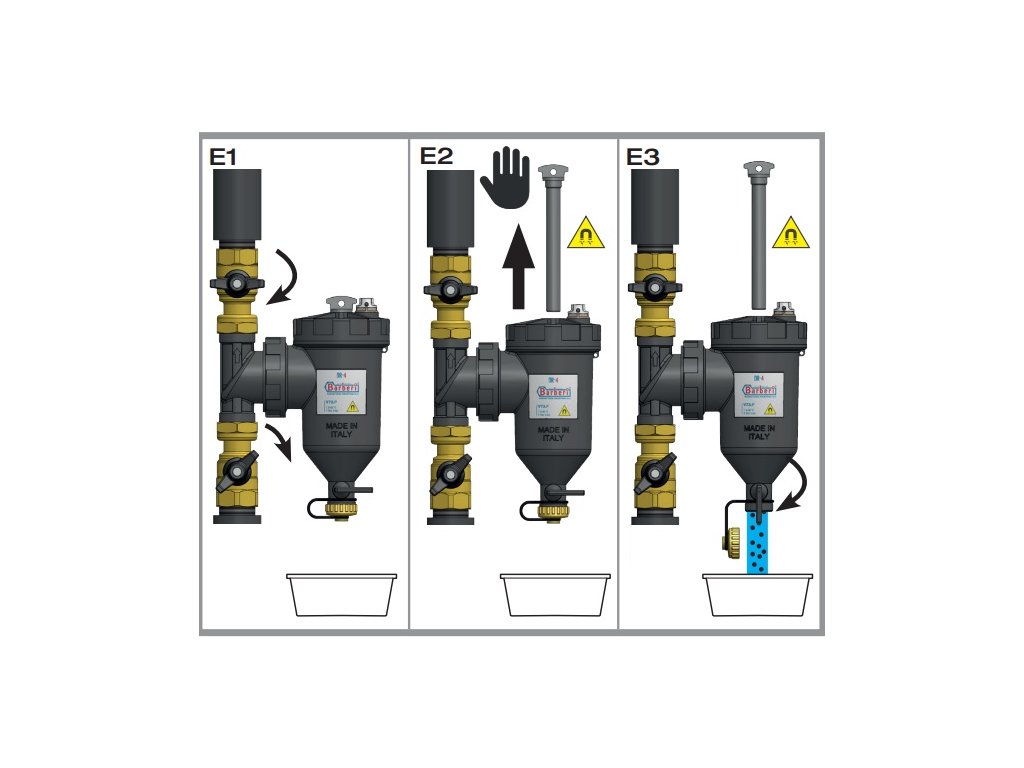

E) Základní čištění. Doporučeno každé tři měsíce během sezóny používání:
1) umístěte nádobu pod zařízení, zcela uzavřete výstupní uzavírací ventil (11),částečně uzavřete předřazený uzavírací ventil (na vstupu do zařízení,11) (E1)
2) úplně vytáhněte magnet (4) (E2)
3) odšroubujte zátku (10) a otevřete vypouštěcí ventil (9) na několik sekund (E3). Opakujte operaci 2 nebo 3 krát, dokud nebude nádoba zcela čistá
4) zavřete vypouštěcí ventil (9) a znovu zašroubujte zátku (10);
5) znovu vložte magnet do příslušné kartuše. V případě potřeby magnet znovu utěsněte
6) znovu otevřete uzavírací ventily (11), obnovte tlak a podmínky systému

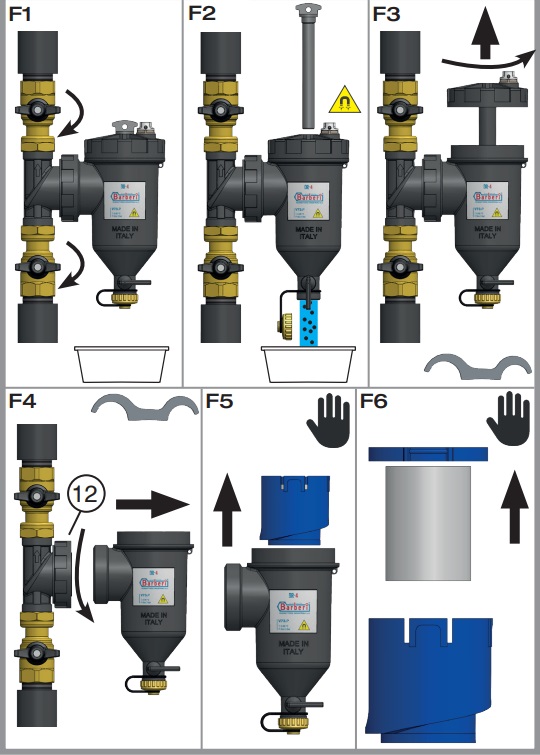

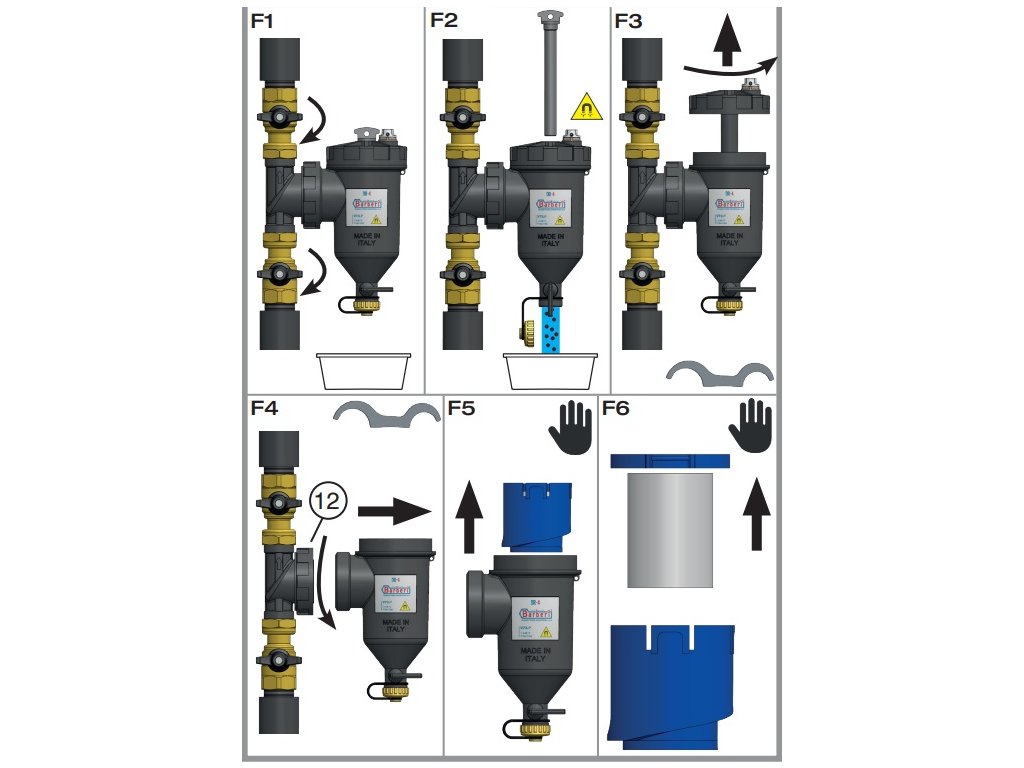

F) Hloubkové čištění/výměna filtrační vložky. Pro důkladnější čištění (doporučeno jednou ročně) nebo výměnu filtrační vložky postupujte následovně:
1) umístěte nádobu pod zařízení, uzavřete uzavírací ventily před a za zařízením (11) (F1)
2) úplně vytáhněte magnet (4), odšroubujte zátku (7) a otevřete vypouštěcí ventil (5), pro eliminaci tlaku ze zařízení (F2)
3) odšroubujte horní kryt (3) pomocí dodaného klíče (13) (F3)
4) uvolněte pojistný kroužek (14) pomocí dodaného klíče a sejměte tělo ventilu (1) z pojistného kroužku (F4)
5) vyjměte cyklónový filtr (7) z těla ventilu (1) (F5);
6) otevřete uzávěr (6) cyklónového filtru pro vyjmutí filtrační vložky (8) (F6)
7) očistěte součásti vodou;
8) (v případě potřeby vyměňte a) znovu namontujte vložku (8) do těla cyklónového filtru (7), znovu nasaďte kryt cyklónového filtru (6)
9) znovu vložte cyklónový filtr (7) do tělesa ventilu (1). Vložení je zajištěno přesnými vodítky. Postupujte podle kroků 4, 3 zpět a dodržujte utahovací momenty, jak je uvedeno
10) zkontrolujte, zda jsou uzavřeny vypouštěcí ventil (9) a zátka (10)
11) znovu vložte magnet do konkrétní kartuše. V případě potřeby magnet znovu utěsněte
12) znovu otevřete uzavírací ventily (11), obnovte tlak a podmínky systému

Dávkování chemie (aditiv) do systému:

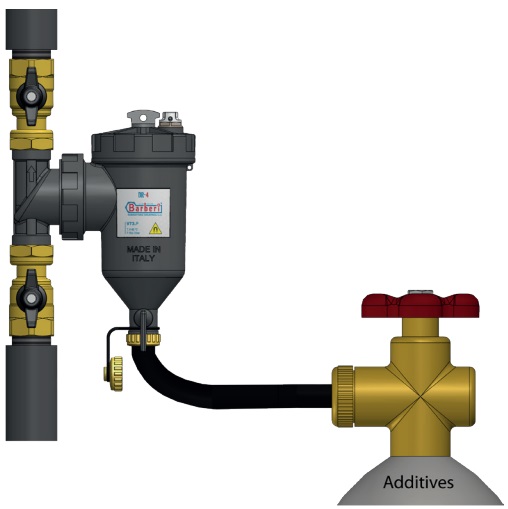

Zařízení lze použít také jako vstup pro dávkování chemických přísad určených k ochraně, údržbě a renovaci topného systému vč. kotle.

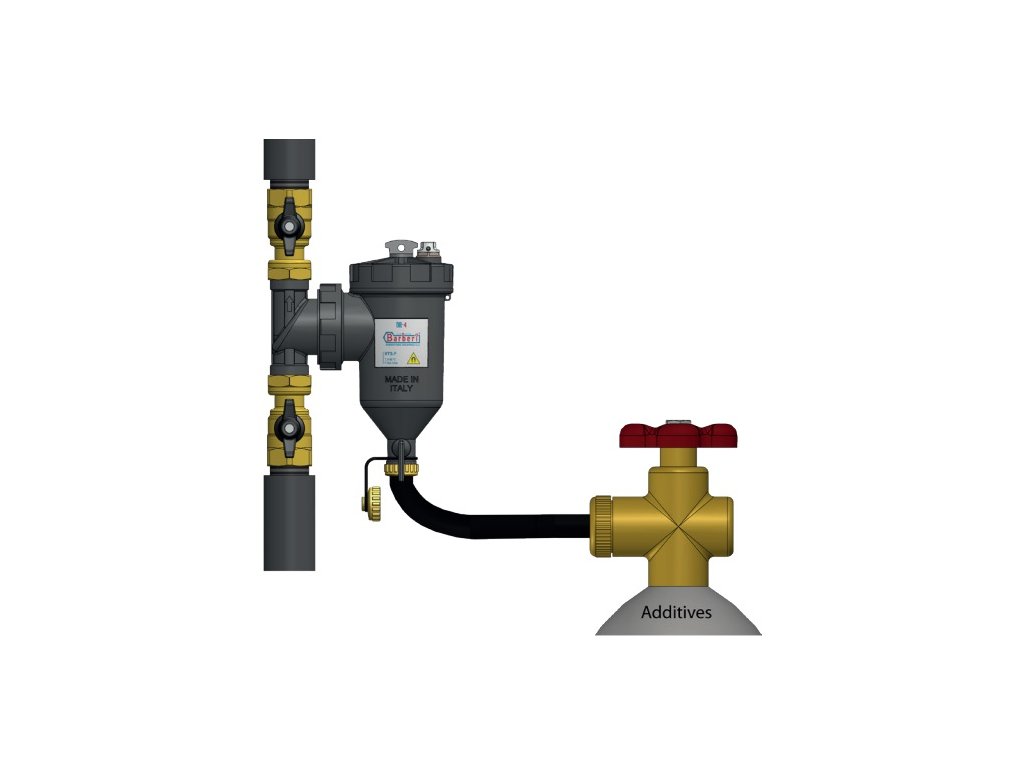

K vypouštěcímu ventilu (9) je možné připojit systém vstřikování aditiv po odšroubování uzávěru (10).

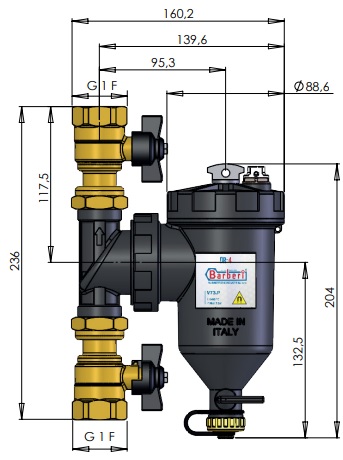

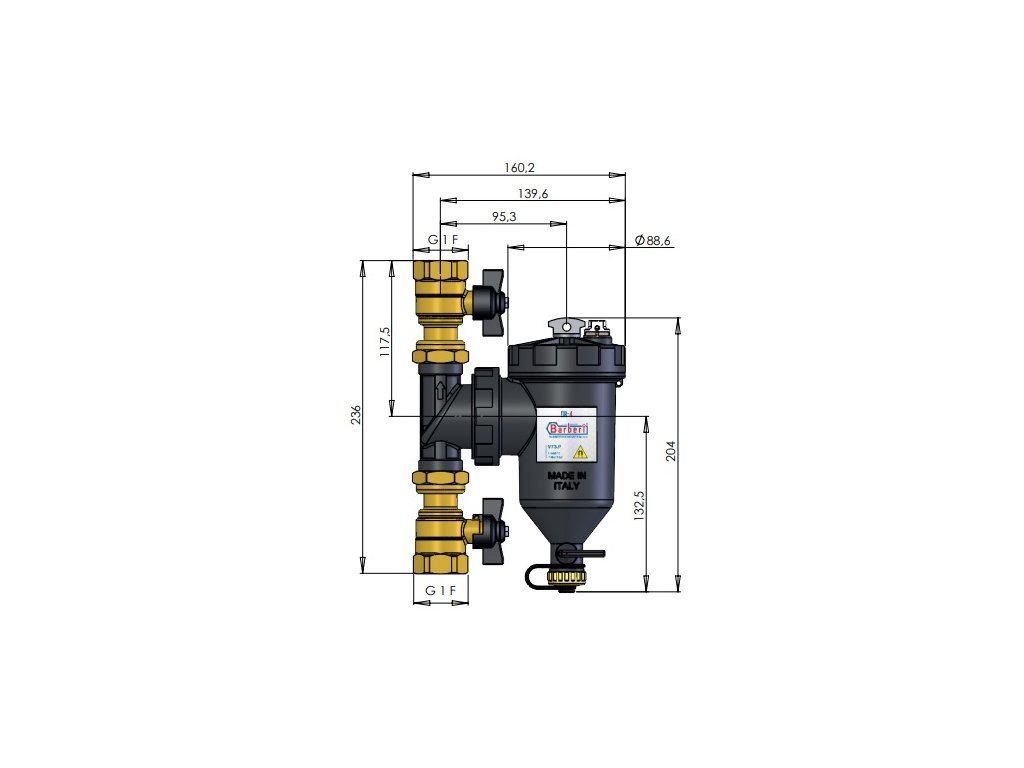

Rozměr:

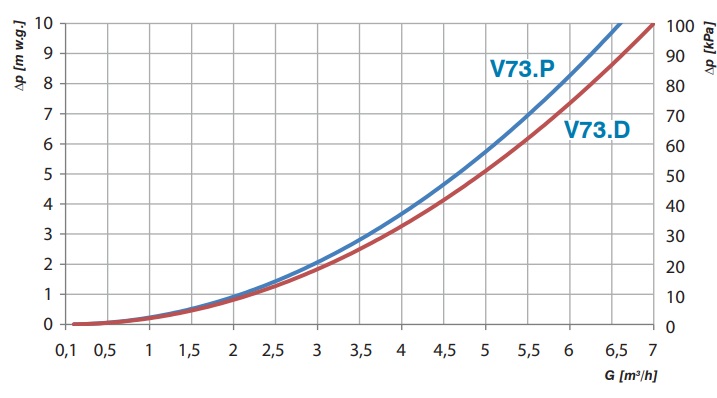

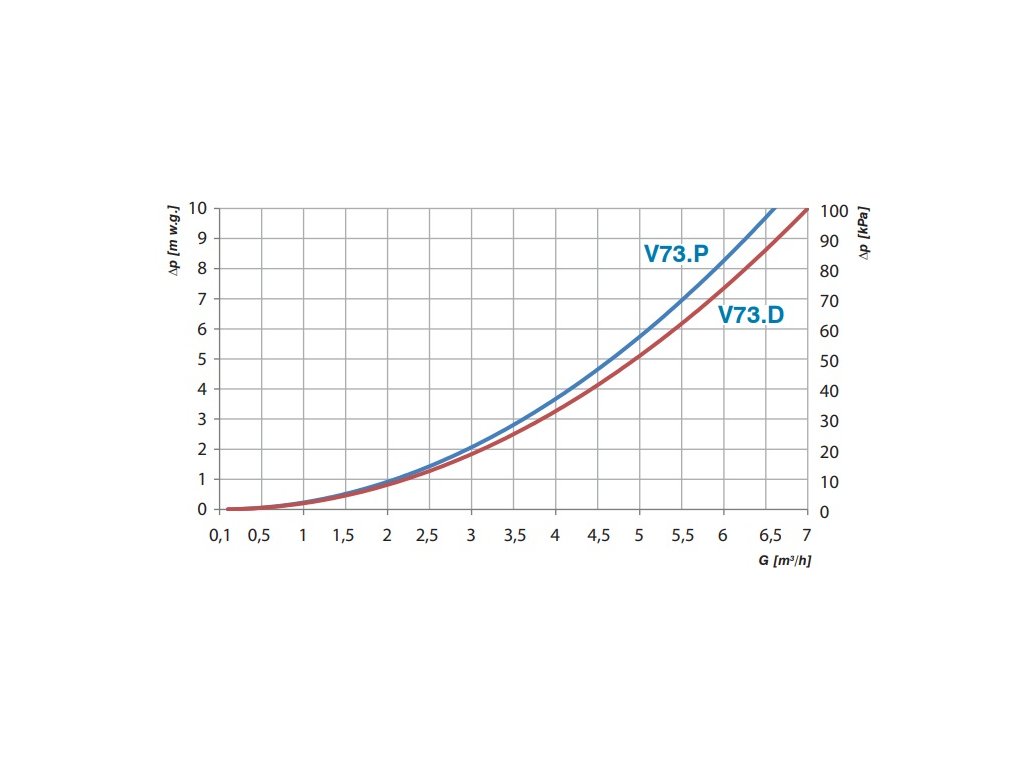

Hydraulické vlastnosti:

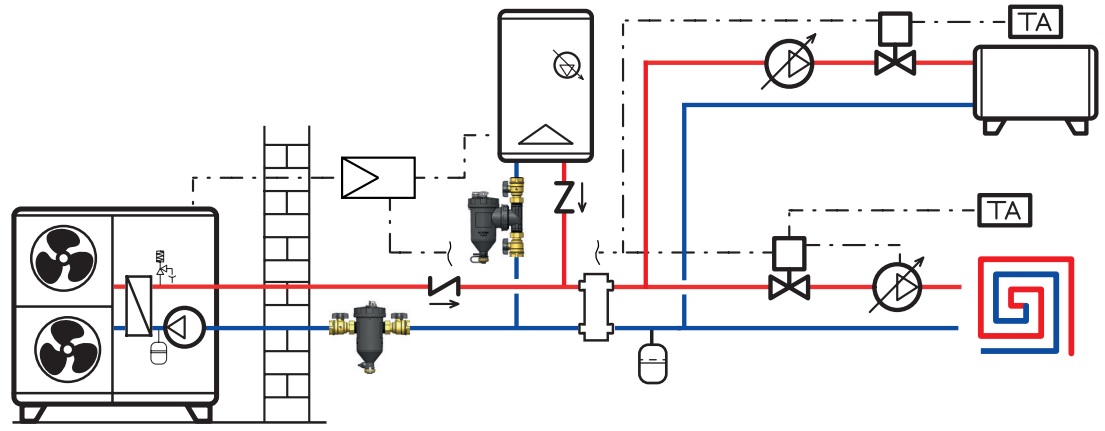

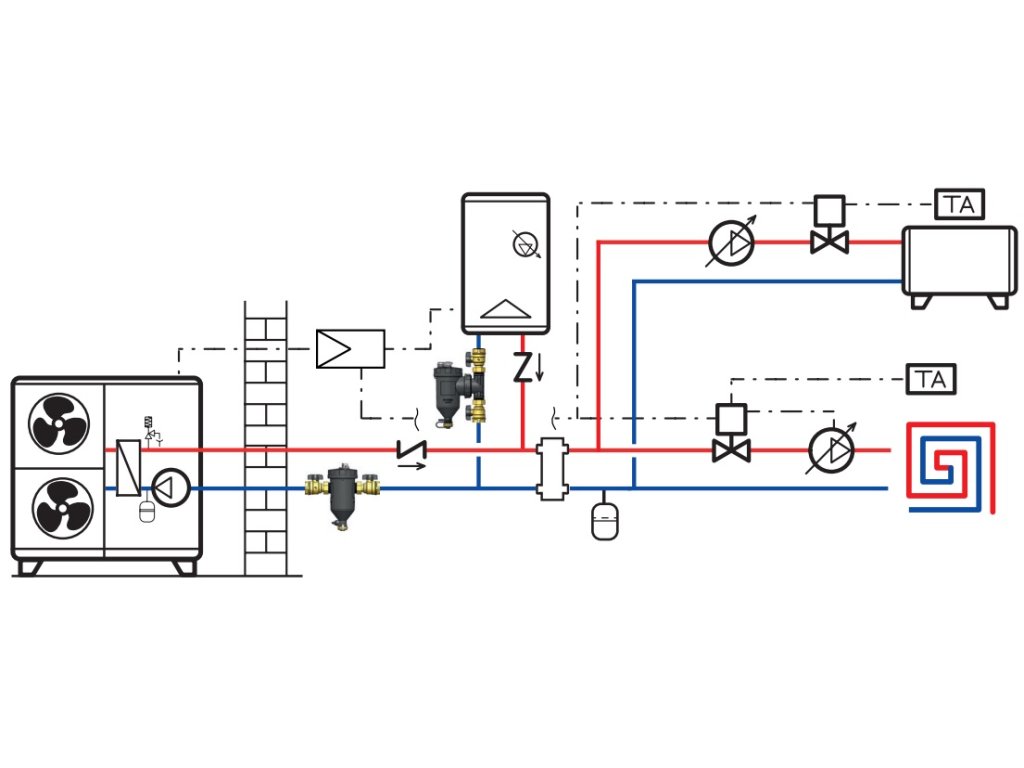

Aplikace:
