BARBERI V72P filtr s magnetem sítkem armaturou pro připojení ke kotli 3/4"

Detailní popis produktu

BARBERI V72P filtr s magnetem a armaturou pro připojení ke kotli 3/4"

Popis:

• pro plynové kotle
• pro rozvody vody a topení
• jako filtr nečistot s magnetem, kulovým kohoutem, připojovací armaturou ke kotli a vypouštěcí zátkou
• projekční podklady pošleme na vyžádání
• připojení 3/4"
• maximální pracovní tlak 3 bar
• maximální pracovní teplota 90 °C
• max. doporučený průtok 2,05 m³/h
• průtokový součinitel K_v 5,3 m³/h
• médium voda, roztoky glykolu (max. procento glykolu 50 %)
• magnetická indukce 1,2 T (12 000 Gauss)
• závitové spoje ISO 228-1
• utahovací moment usazovací komory (2) 10–12 Nm
• utahovací moment připojení kotle (4) 5–6 Nm
• utahovací moment vypouštěcí zátky (7) 6–8 Nm
• vyrobeno v Itálii

Materiál:

• tělo separátoru PA66 GF30
• připojení kotle mosaz EN12165 CW614N
• kulový kohout - tělo mosaz EN12165 CW617N - koule mosaz EN12165 CW617N, pochromovaná
• filtrační patrona (800 μm) nerezová ocel AISI 304
• magnet neodym 12 000 Gauss
• vypouštěcí zátka mosaz EN12165 CW614N
• těsnění EPDM

Použití:

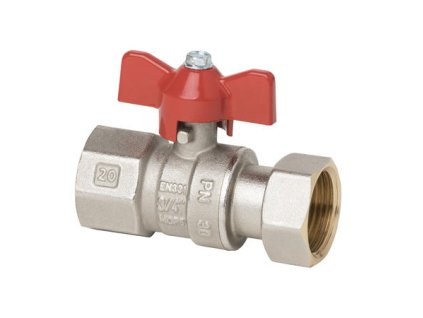

Kompletní s předřazeným uzavíracím ventilem a armaturou pro připojení ke kotli.

Filtry a magnetické odlučovače nečistot Barberi DR-3 zadržují nečistoty obsažené ve vodě (v hydraulickém okruhu) kombinovaným působením tří vnitřních složek:

• usazování nečistot v odlučovači nečistot
• odstranění feromagnetických částic pomocí extrahovatelného magnetu
• filtrace pomocí filtračního sítka

Chrání výměníky tepla a vysoce účinná čerpadla v kotli.

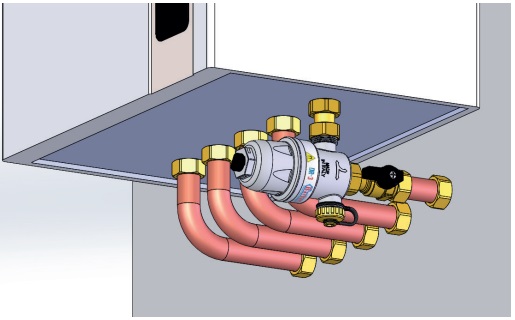

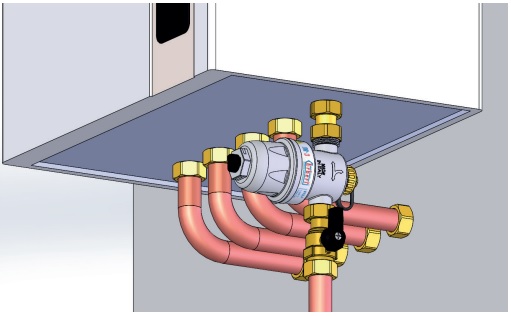

Lze instalovat svisle nebo vodorovně pod nástěnné kotle.

Bílé technopolymerové tělo je ideální pro exponované instalace.

Jak to funguje:

Princip činnosti separátoru nečistot s magnetem je založen na kombinovaném působení řady fyzikálních jevů.

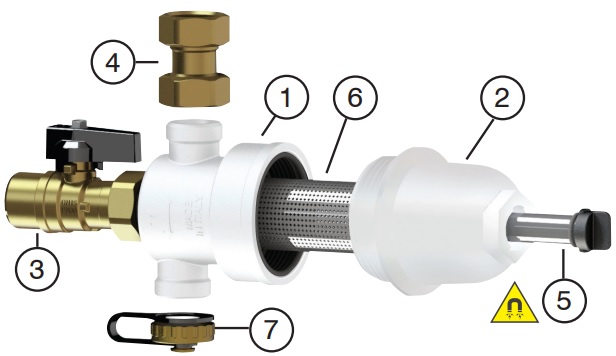

Filtr a magnetický separátor nečistot pod kotel Barberi DR-3 se skládá z: tělesa (1) a usazovací komory (2) odlučovače nečistot, kulového kohoutu (3), připojení ke kotli (4), magnetu (5), filtrační vložky (6), vypouštěcí zátky (7).

Filtr a magnetický separátor nečistot nečistot pod kotel Barberi DR-3 čistí vodu v hydraulickém okruhu kombinovaným způsobem pomocí:

• separátoru nečistot (1+2)
• filtru (6)
• magnetu (5)

Fáze čištění:

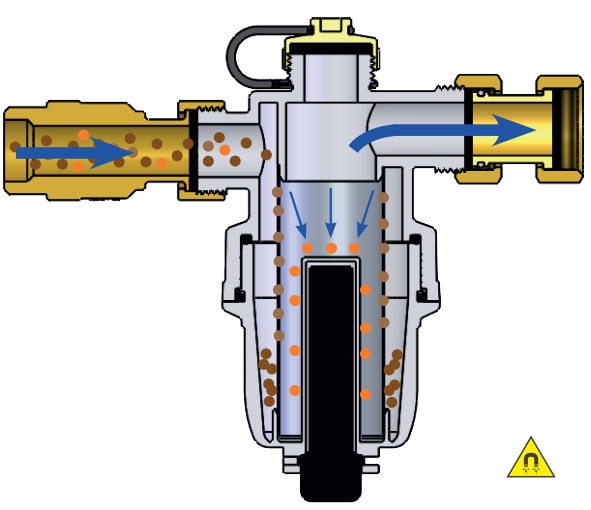

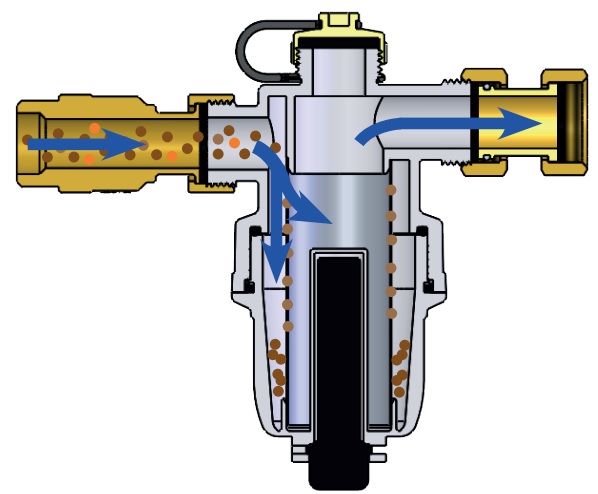

dekantace nečistot v odlučovači nečistot: proud tekutiny vstupuje do dekantační komory (2), zpomaluje se a částice začnou vlivem gravitace padat ke dnu
mechanická filtrace: dosud nevysrážené částice jsou zadrženy sítkem filtru (6)

magnetická separace: zadržení feromagnetických částic magnetem (5)

POZOR: MAGNETICKÉ POLE! Symbol na zařízení označuje přítomnost silného magnetického pole. Neumisťujte magnet do blízkosti elektronických nebo elektro -lékařských zařízení (kardiostimulátory, magnetické karty atd.). Mohlo by dojít k jejich poškození nebo poruše.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

Montáž a demontáž se provádí při studeném systému a bez tlaku.

Nebraňte přístupu a viditelnosti do zařízení, aby bylo možné provádět kontrolu a údržbu zařízení nebo jiných součástí.

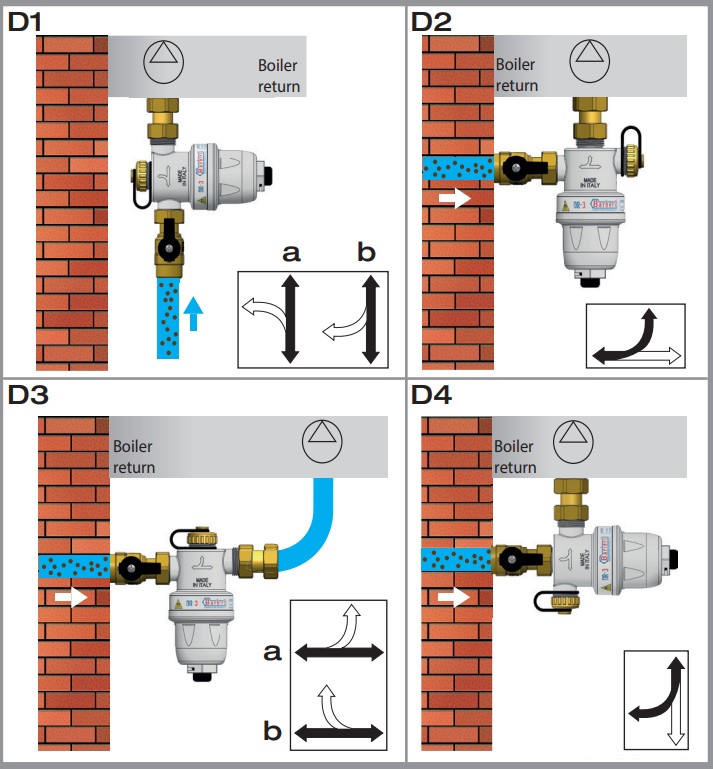

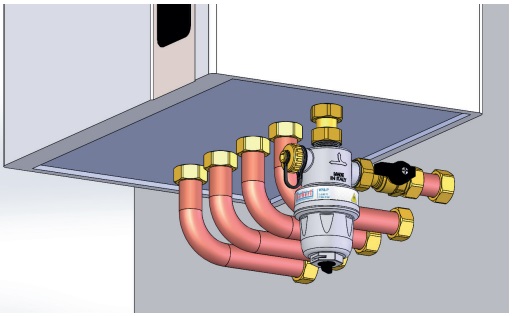

D1-D4) Montážní poloha: instalace se doporučuje na vratné potrubí pro ochranu tepelného zdroje.
Respektujte směr průtoku vyznačený šipkou na těle ventilu a zvýrazněný černou šipkou na výkresech.

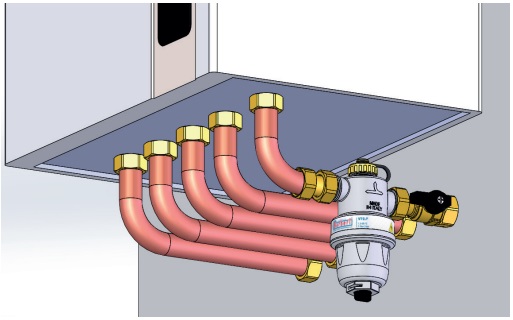

Orientace připojení. Vyberte si jednu ze 4 montážních poloh. V případě instalace na svislé (D1) nebo vodorovné potrubí (D3) je směr průtoku lhostejný: obě připojení mohou být použita jako vstup nebo výstup. V případě instalace se vstupem pod úhlem 90° vzhledem k výstupu (D2 a D4), striktně dodržujte směr průtoku označený šipkou.

Polohy D1a, D2 a D3a jsou nejvhodnější, protože sled kroků (odlučování nečistot, filtrace, přitahování magnetem) vede k menšímu zanášení filtrační vložky.

V případě instalace na nový systém se doporučuje systém propláchnout.

• vyprázdněte část systému, kde má být zařízení instalováno
• případně instalujte další uzavírací ventil mezi zařízením a tepelný zdroj pro usnadnění údržby
• nainstalujte zařízení

 Údržba:

Množství kalu a nečistot, které se usazují v zařízení, závisí na podmínkách topného systému. Magnet nevyžaduje žádnou údržbu, protože je chráněn speciální ochrannou vrstvou.

Čištění doporučujeme po jednom měsíci od první instalace, poté jednou ročně na začátku sezónního používání.

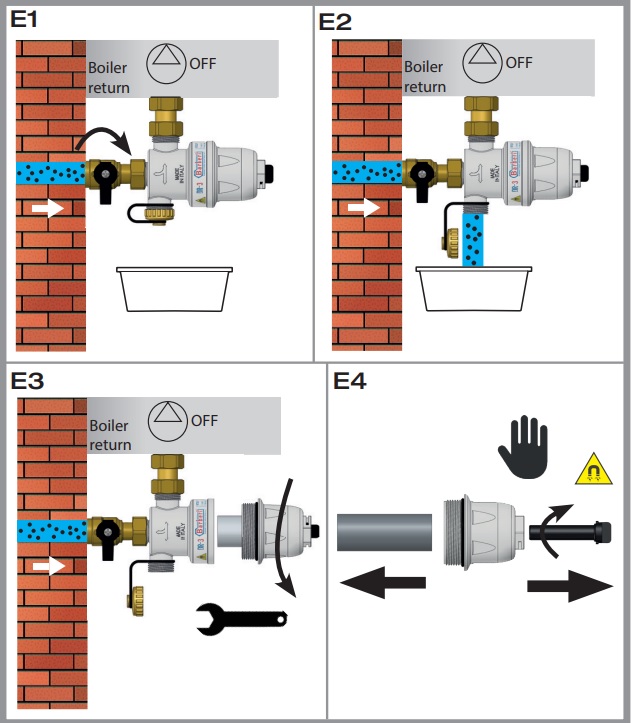

1) umístěte nádobu pod zařízení, uzavřete uzavírací ventily před (3, E1) a za zařízením
2) odšroubujte zátku (7), abyste odstranili tlak ze zařízení (E2)
3) odšroubujte dekantační komoru (2) pomocí šestihranného klíče 29 mm a vyjměte ji (E3)
4) ručně vytáhněte magnet (4) z dekantační komory (2) otočením o 90° ve směru hodinových ručiček. Vyjměte filtrační vložku (6). Dávejte pozor, abyste ji nepoškodili (E4)
5) vyčistěte vodou pouze dekantační komoru (2) a filtrační vložku (6) bez použití alkoholu a čisticích prostředků
6) zkontrolujte integritu O-kroužku dekantační komory a v případě potřeby jej vyměňte
7) znovu namontujte součásti podle kroků 4, 3, 2 zpět, při dodržení utahovacích momentů, jak je uvedeno
8) znovu otevřete uzavírací ventily (3 a za nimi), obnovte tlak a podmínky systému

Dávkování chemie (aditiv) do systému:

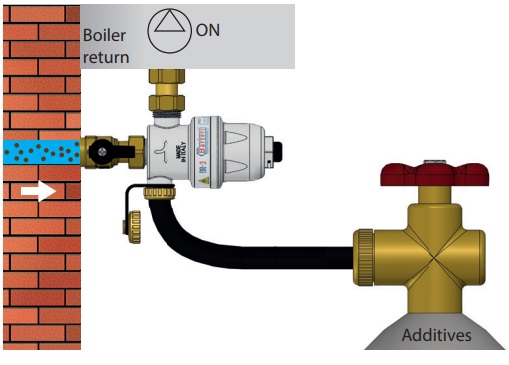

Zařízení lze použít také jako vstup pro dávkování chemických přísad určených k ochraně, údržbě a renovaci topného systému vč. kotle.

Na nepoužitou třetí přípojku je možné po odstranění zátky (7) připojit systémy pro vstřikování aditiv do topného systému.

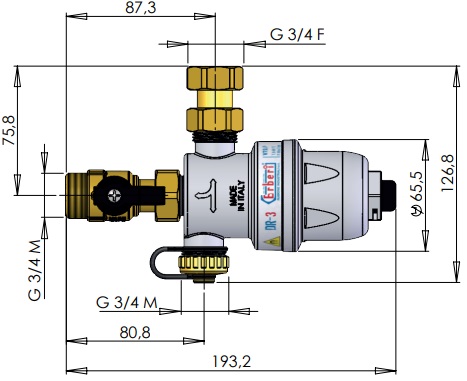

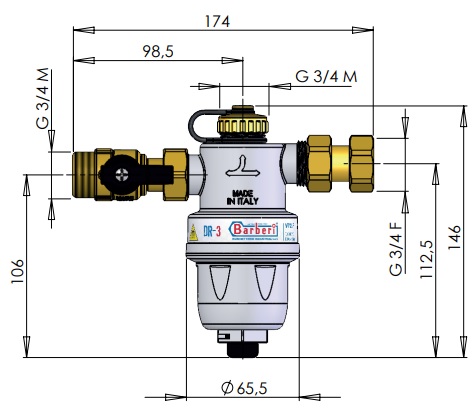

Rozměr:

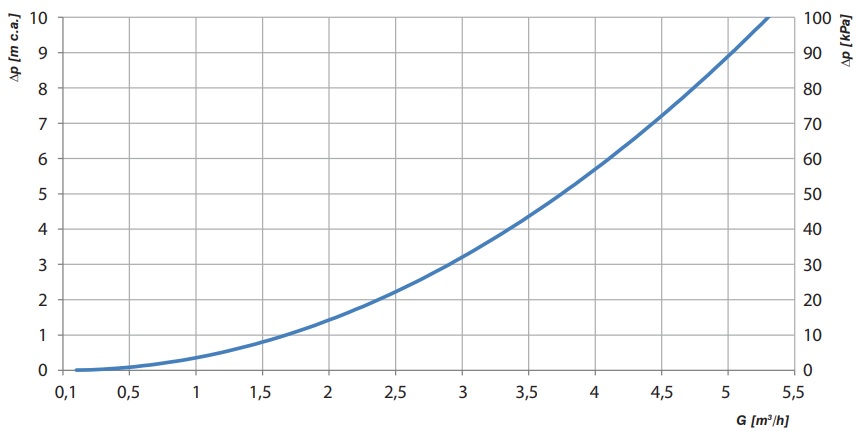

Hydraulické vlastnosti:

Aplikace:

Barberi Rubinetterie Industriali S.r.l. a socio unico

Společnost Barberi Rubinetterie Industriali S.r.l., byla založena v roce 1954 jako samostatná společnost panem Aldo Barberi v malé vesnici v obci Valduggia, Itálie Hlavní činností Barberi Aldo Torneria Metalli byla výroba komponentů pro průmyslové ventily jménem třetích stran pomocí soustruhů poháněných vodní turbínou. Společnost mění svůj název a stává se: Aldo Barberi e Figli. Jsou vyrobeny první produkty značky Barberi: klapkové ventily, zpětné ventily a patní ventily a jsou přihlášeny první patenty. V současnosti je Barberi je rodinná firma, která již více než 60 let vyvíjí, vyrábí a distribuuje ventily a komponenty pro vytápění, instalatérství, průmysl a zemědělství. Barberi je také mezinárodně známý výrobce komponentů a příslušenství pro transformátory a elektrické stroje.

• Založena v roce 1954
• Výrobní plocha: 9 000 m²
• Počet zaměstnanců 80
• Ventily a komponenty pro topenářské, instalatérské, průmyslové a zemědělské systémy
• Alternativní energie
• Sanitární technika
• Průmysl a zemědělství
