VALVEX ORION plnoprůtočný kulový kohout na plyn MOP5 FF motýl

Detailní popis produktu

VALVEX ORION plnoprůtočný kulový kohout na plyn MOP5 FF motýl

Popis:

• pro rozvody plynu
• jako uzavírací armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4", 1"
• provedení přímý
• ovládání hliníkový motýl
• maximální pracovní tlak 20 bar
• maximální pracovní teplota 60 °C
• tlaková třída MOP 5-20 - Maximum Operating Pressure (maximální provozní tlak) - 20x10⁵ Pa
• teplotní třída T2 (300 °C) - maximální povrchová teplota zařízení, které je vystaveno kontaktu s výbušným prostředím
• těsnost ≤20 cm³/h
• vyrobeno v Polsku

Použití:

• uzavírací armatura ve vnitřních a vnějších plynových instalacích budov

Materiál:

• tělo, matice, koule mosaz CW617N
• těsnění koule PTFE (teflon)
• těsnění vřetena o-kroužek, NBR
• ručka z hliníku s plastovým nástřikem
• tělo a matice povrchová úprava nikl
• koule ventilu povrchová úprava chrom

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

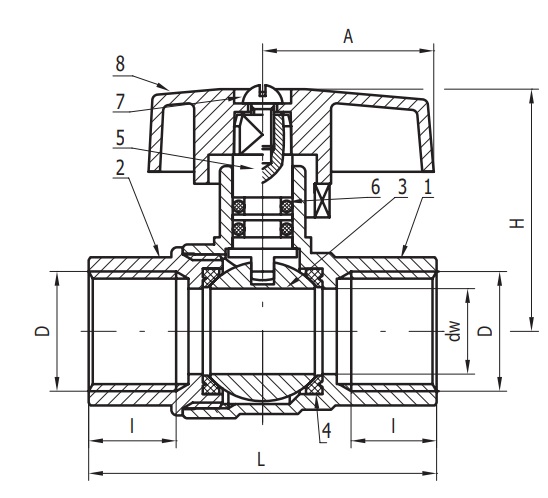

1 tělo ventilu, 2 matice těla ventilu, 3 koule, 4 těsnění koule, 5 vřeteno, 6 těsnění vřetene, 7 matice/šroub, 8 páčka

Kulové kohouty jsou dvoupolohovou oddělující armaturou, tzn., že pracují výhradně v polohách: „úplně otevřeno“ nebo „úplně zavřeno“. Otevření a uzavření kohoutu pomocí ovládací páčky 8: otočení doprava – zavírání, otočení doleva – otevírání. V krajních polohách páčky je kohout plně zavřen (páčka směřuje kolmo k ose kohoutu) nebo otevřen (páčka je souběžně s osou kohoutu).

Nasaďte vidlicový klíč na šestihranný (nebo osmihranný) konec ventilu na straně potrubí (pod páčkou, při poloze otevřeno) a našroubujte ventil na přívodní potrubí. Nepoužívejte klíč na opačný konec ventilu, abyste jej našroubovali na potrubí (ne závitový spoj, je vidět na řezu níže). Podobný postup použijte při demontáži ventilu. Použití jiných než výše uvedených metod může způsobit poškození nebo netěsnost ventilu. Na utěsnění závitů použijte těsnící materiál podle doporučených plynárenských předpisů (těsnící pasta +instalatérský len).

Kulový kohout lze montovat v libovolné poloze.

Pokud je pohyb páky omezen (např. překáží okolní vestavba), páku můžete namontovat v opačné poloze. V tomto případě vyšroubujte připevňovací šroub (matice) 7, čep 5, sejměte páku 8, otočte ji o 180°, pak ji opět nasaďte na čep a zajistěte připevňovacím šroubem.

V případě poškození, netěsnosti, úniku plynu z kohoutu nebo instalace, kohout zavřete a ihned tuto skutečnost nahlaste správci budovy, dodavateli plynu nebo místním revizním technikům a údržbářům plynové instalace. Poškozený kohout vyměňte za nový. Dodavatel instalace je povinen poučit odběratele o způsobu jejího uvedení do provozu a používání a předat mu pokyny k obsluze a záruční list s potvrzením o instalaci kohoutu.

Upozornění! Veškeré práce s plynovým zařízením mohou vykonávat pouze osoby s příslušným oprávněním.

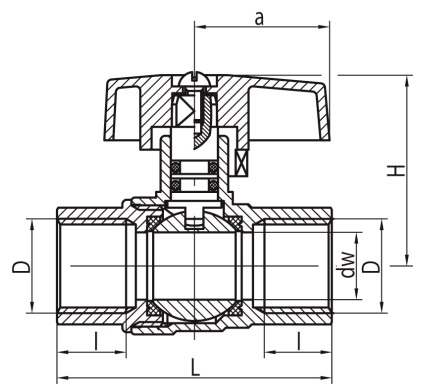

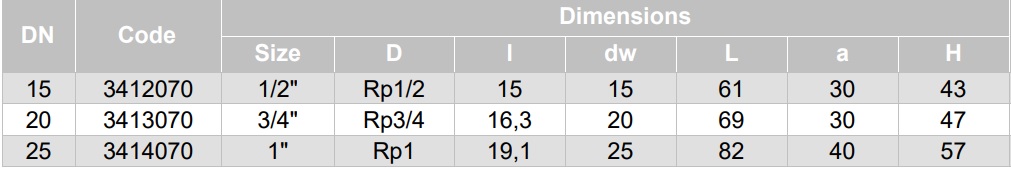

Rozměr:

Průtok:
