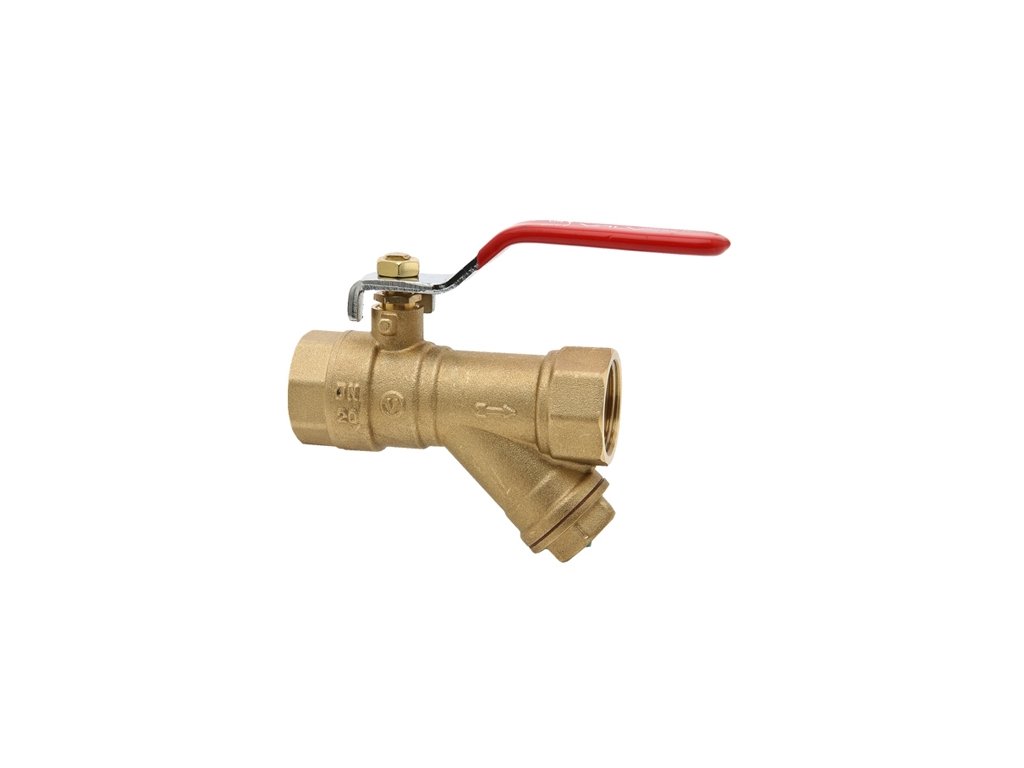

VALVEX OPTI 147 kulový kohout s nerezovým filtrem a ucpávkou

Detailní popis produktu

VALVEX OPTI 147 kulový kohout s nerezovým filtrem 400 mikronů a ucpávkou FF

Popis:

• pro rozvody vody a topení
• jako kulový kohout s šikmým filtrem
• jako uzavírací armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4", 1"
• ovládání páčka ze slitiny hliníku
• provedení nerezové síto 400 mikronů

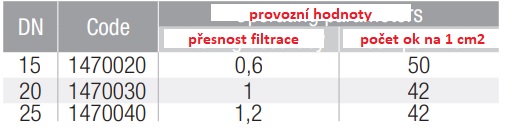

• přesnost čištění 0,4 mm
• počet ok na 1 cm² - 150
• maximální pracovní tlak 25 PN
• maximální pracovní teplota 95 °C
• vyrobeno v Polsku

Použití:

• jako uzavírací armatura pro rozvody vody a topení, s filtrem

Materiál:

• tělo mosaz CW617N
• pochromovaná koule ventilu
• páčka ze slitiny hliníku
• těsnění PTFE (teflon)
• nerezové síto

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Nasaďte klíč na šestihranný (nebo osmihranný) konec ventilu na straně potrubí a našroubujte jej na potrubí. NEDÁVEJTE klíč na opačný konec ventilu, abyste jej našroubovali na potrubí. Podobný postup použijte při odpojování ventilu od potrubí. Kulový kohout je složený ze 2 částí spojených závitem. Použití jiných než výše uvedených metod může vést k poškození nebo netěsnosti ventilu.

Kulový kohout s Y-filtrem instalujte ve svislé poloze, zátkou směrem dolů. Pevné částice se budou vlivem gravitace usazovat ve spodní části filtračního sítka. Instalujte armaturu ve směru proudění média v systému (šipka na tělese filtru). Použijte vhodné instalační nástroje. Závitový spoj utěsněte pomocí doporučovaných těsnících materiálů (konopí, len, teflonová páska atd.). Doporučujeme instalovat kulový kohout před a za filtr pro uzavření systému při výměně nebo čištění Y-filtru.

Provoz:

Kulové kohouty jsou uzavírací armatury navržené pro provoz ve dvou polohách: „plně otevřeno“ nebo „zavřeno“. Ventil se otevírá otáčením koule proti směru hodinových ručiček a uzavírá se otáčením ve směru hodinových ručiček pomocí rukojeti namontované na čepu. Umístění koule ventilu je znázorněno polohou rukojeti: je-li rovnoběžná s osou přívodního potrubí, ventil je plně otevřen, pokud je kolmý k ose přívodního potrubí, je ventil zcela uzavřen.

Čištění Y-filtru:

1 zavřete kulový ventil před a za šikmým filtrem
2 odšroubujte zátku filtru pomocí doporučeného montážního klíče
3 vyjměte filtrační vložku
4 vyčistěte, resp. propláchněte filtrační vložku
5 odstraňte nečistoty ze zátky a z filtrační komory (nepoužívejte ostré nástroje)
6 zkontrolujte stav těsnění zátky
7 zašroubujte a dotáhněte zátku momentovým klíčem (10 Nm pro DN 15, 15 Nm pro DN 20 a 20 Nm pro DN 25)
8 otevřete přívod média a zkontrolujte utěsnění zátky filtru filtru

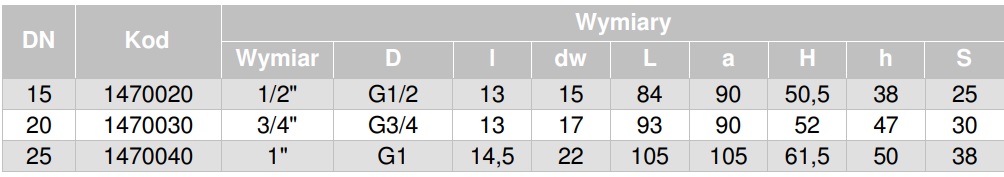

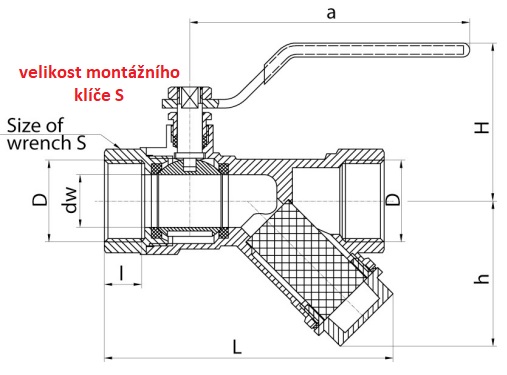

Rozměr:
