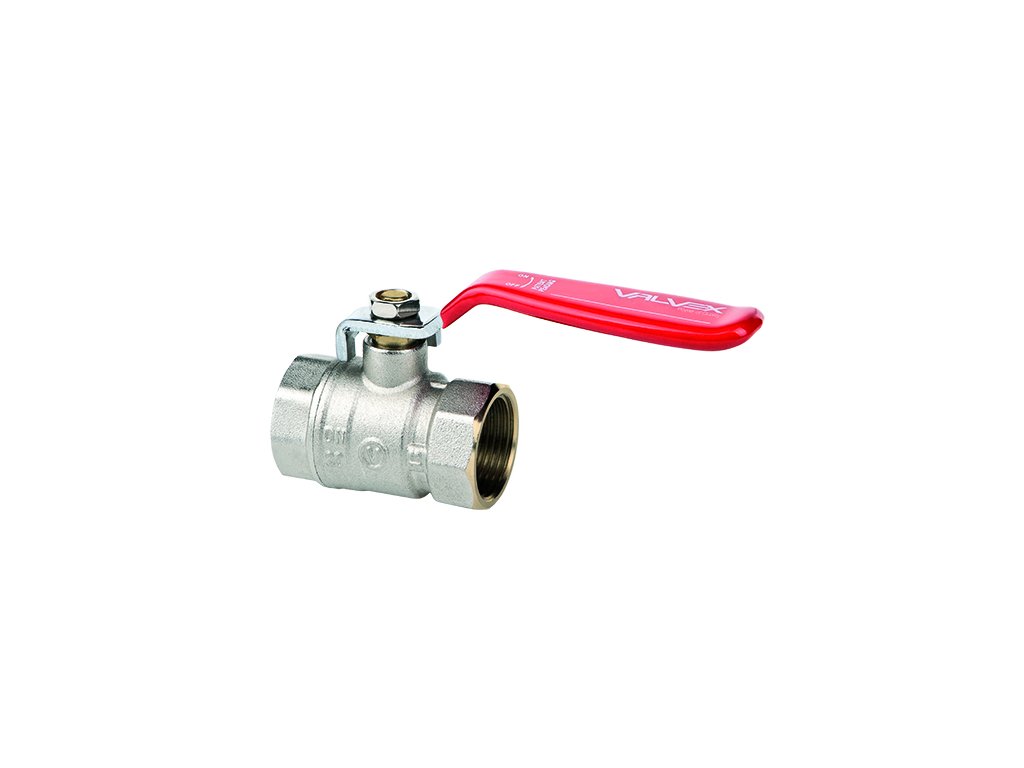

VALVEX ONYX plnoprůtočný kulový kohout s ucpávkou FF páčka

Detailní popis produktu

VALVEX ONYX plnoprůtočný kulový kohout s ucpávkou FF páčka

Popis:

• pro rozvody vody a topení
• pro solární systémy s roztokem glykolové vody
• pro rozvody stlačený vzduch
• jako uzavírací armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4", 1", 5/4", 6/4", 2", 2 1/2", 3", 4"
• provedení přímý
• ovládání ocelová páka
• maximální pracovní tlak 40 bar pro DN 15 - DN 25
• maximální pracovní tlak 30 bar pro DN 32 - DN 50
• maximální pracovní tlak 16 bar pro DN 65 - DN 100
• maximální pracovní teplota 180 °C pro DN 15 - DN 50
• maximální pracovní teplota 95 °C pro DN 65 - DN 100
• vyrobeno v Polsku

Použití:

• jako uzavírací armatura pro rozvody vody a topení

DN 15 - DN 50

DN 65 - DN 100

Materiál:

• tělo, matice, koule, vřeteno, nastavitelná vřetenová matice mosaz CW617N
• těsnění koule a vřetena PTFE (teflon)
• ovládací páka z uhlíkové oceli s plastovým nástřikem
• tělo a matice ventilu povrchová úprava nikl
• koule ventilu povrchová úprava chrom

1 tělo ventilu, 2 matice těla ventilu, 3 koule, 4 těsnění koule, 5 vřeteno, 6 ovládání páka, motýl, 7 těsnění vřetene, 8 víčko ucpávky, 9 matice, 10 spojovací matice, 11 koncovka

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Kulové kohouty jsou dvoupolohovou oddělující armaturou, tzn., že pracují výhradně v polohách: „úplně otevřeno“ nebo „úplně zavřeno“. Otevření a uzavření kohoutu pomocí ovládací páčky (6): otočení doprava – zavírání, otočení doleva – otevírání. V krajních polohách páčky je kohout plně zavřen (páčka směřuje kolmo k ose kohoutu) nebo otevřen (páčka je souběžně s osou kohoutu). Upozornění: V případě potřeby je možno čep (5) dotěsnit lehkým dotažením víčka ucpávky vřetene (8) očkovým klíčem (do okamžiku odstranění úniku).

Nasaďte vidlicový klíč na šestihranný (nebo osmihranný) konec ventilu na straně potrubí (pod páčkou, při poloze otevřeno) a našroubujte ventil na přívodní potrubí. Nepoužívejte klíč na opačný konec ventilu, abyste jej našroubovali na potrubí (ne závitový spoj, je vidět na řezu níže). Podobný postup použijte při demontáži ventilu. Použití jiných než výše uvedených metod může způsobit poškození nebo netěsnost ventilu. Na utěsnění závitů použijte doporučené těsnící materiály (konopí, len, nit, teflonová páska) najdete v souvisejících produktech. Instalace (vodní systémy) bez pevných nečistot, jako je písek, vodní kámen atd. zaručí správný, bezporuchový provoz kulových kohoutů. Doporučené velikosti montážních klíčů najdete v rozměrových tabulkách níže.

Řez:

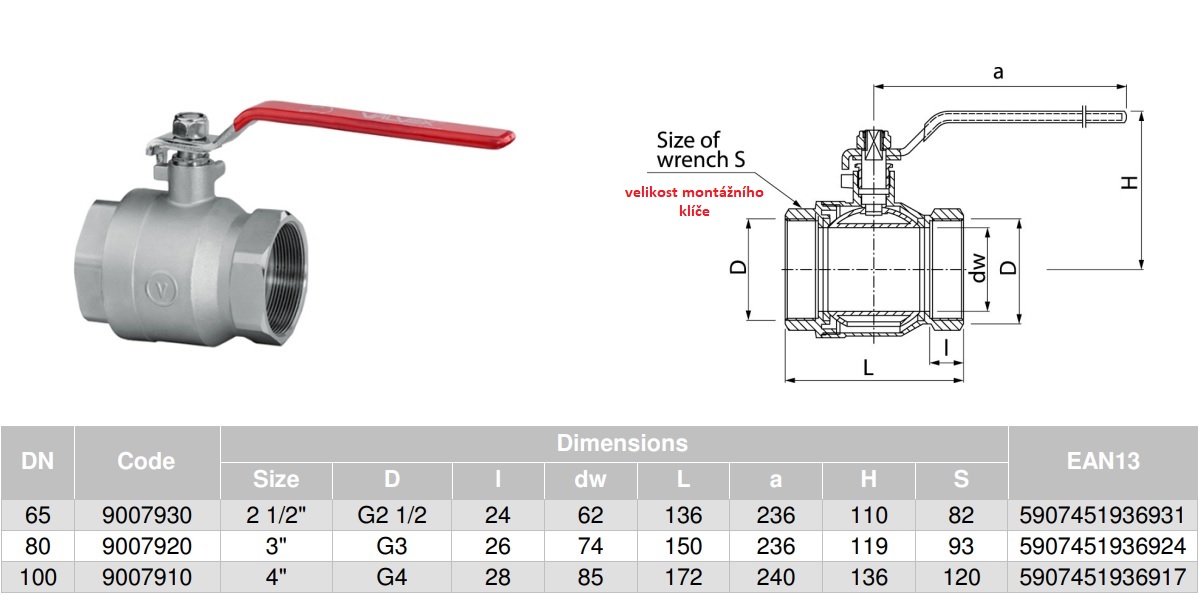

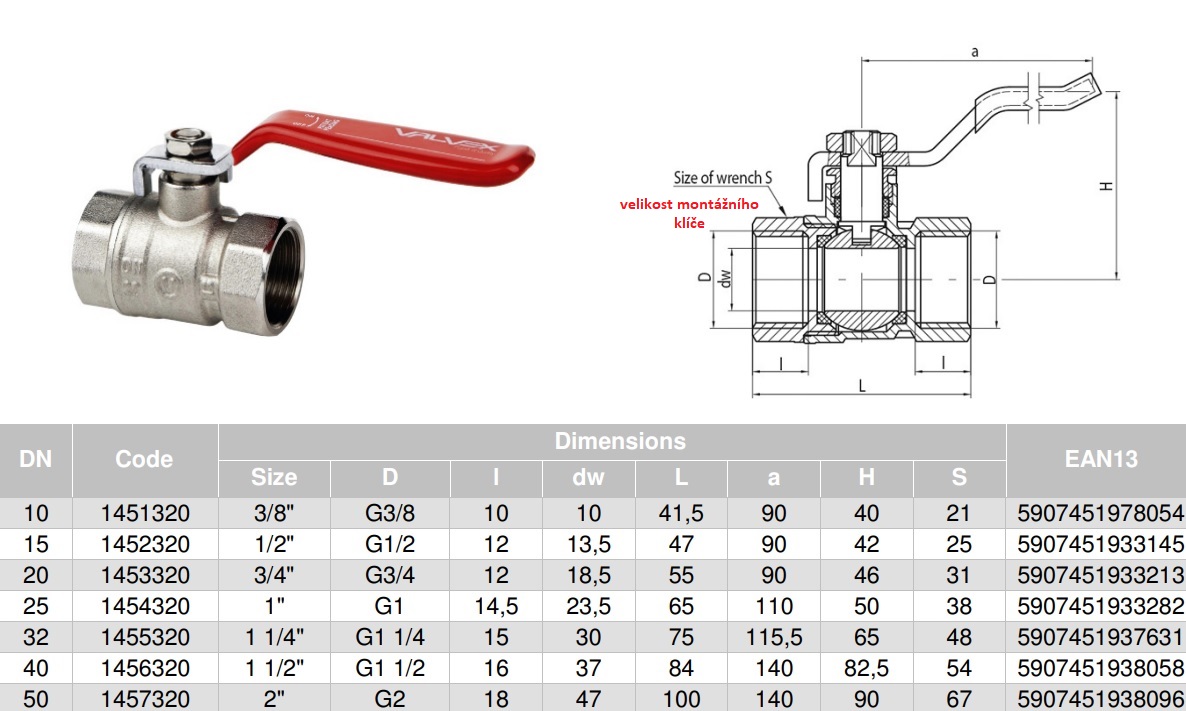

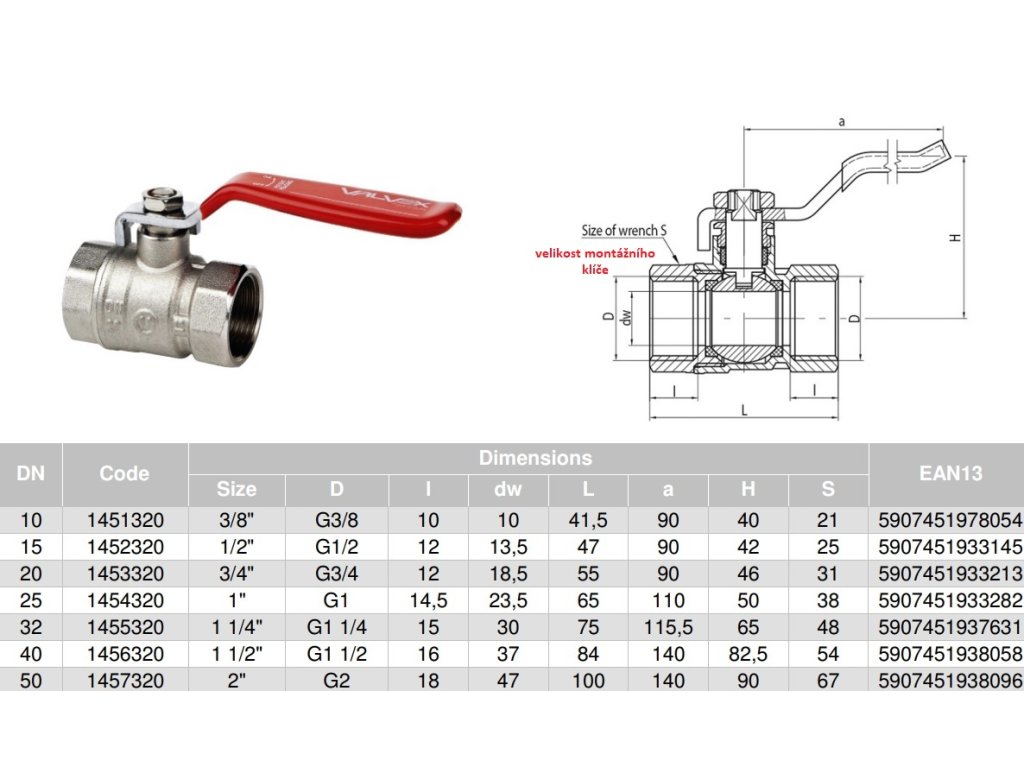

Rozměr:

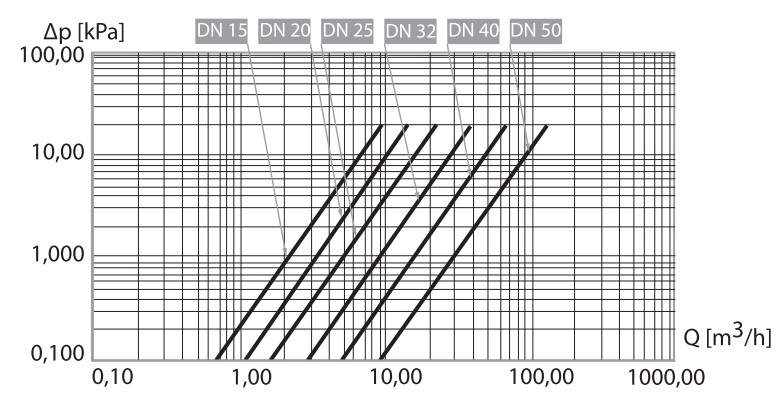

Průtokový diagram:

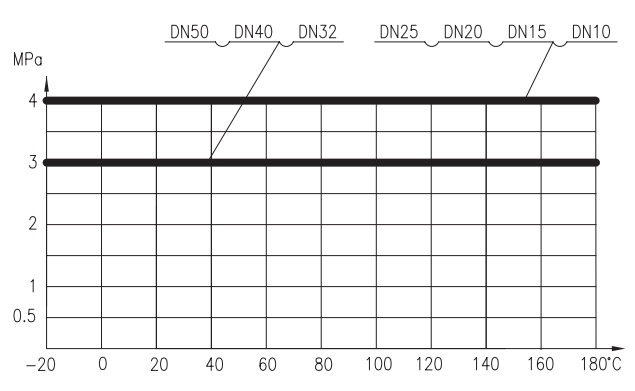

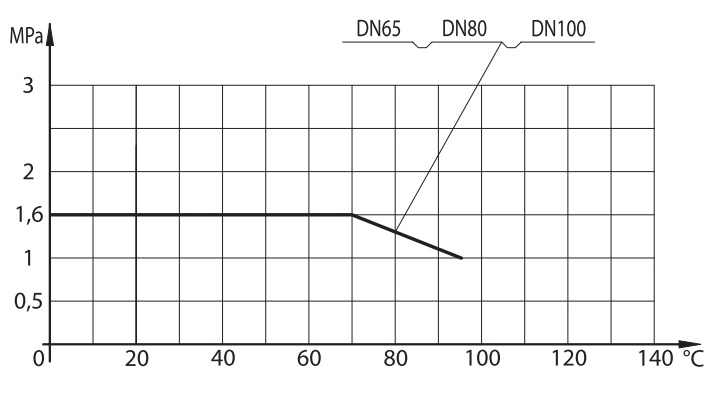

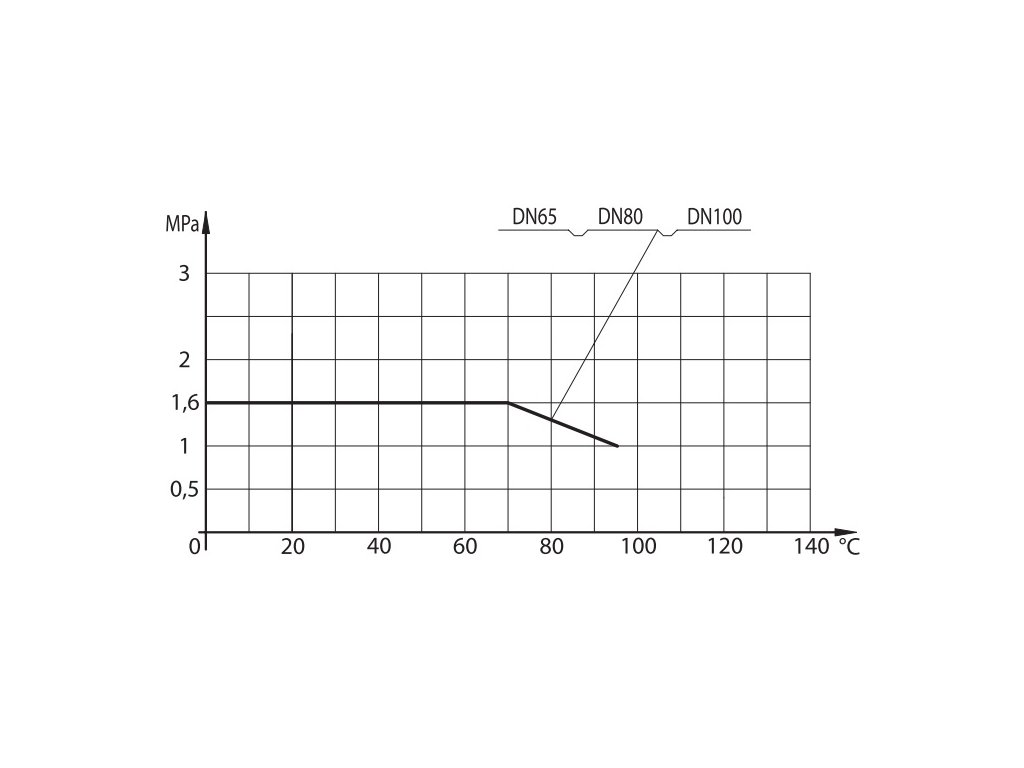

Provozní charakteristika:
