TURBO STEEL spojka s vnějším závitem z uhlíkové oceli lisovací 35x5/4"

Detailní popis produktu

TURBO STEEL spojka s vnějším závitem z uhlíkové oceli lisovací 35x5/4"

Popis:

• pro uzavřené rozvody vody a topení
• pro chlazení
• pro sprinklerové hasící systémy
• pro stlačený vzduch
• připojení 35xR5/4"
• lisovací čelisti M
• maximální pracovní tlak 16 bar
• maximální pracovní teplota 120 °C
• médium voda, vzduch
• vyrobeno v Itálii

Materiál:

• uhlíková ocel EN 10034 (E195) a EN 10308 (E235) podle UNI EN 10305-2
• těsnění o-kroužek EPDM
• vrstva zinku 8 až 15 μ

Použití:

• pro domácí i průmyslové uzavřené rozvody vody a vzduchu

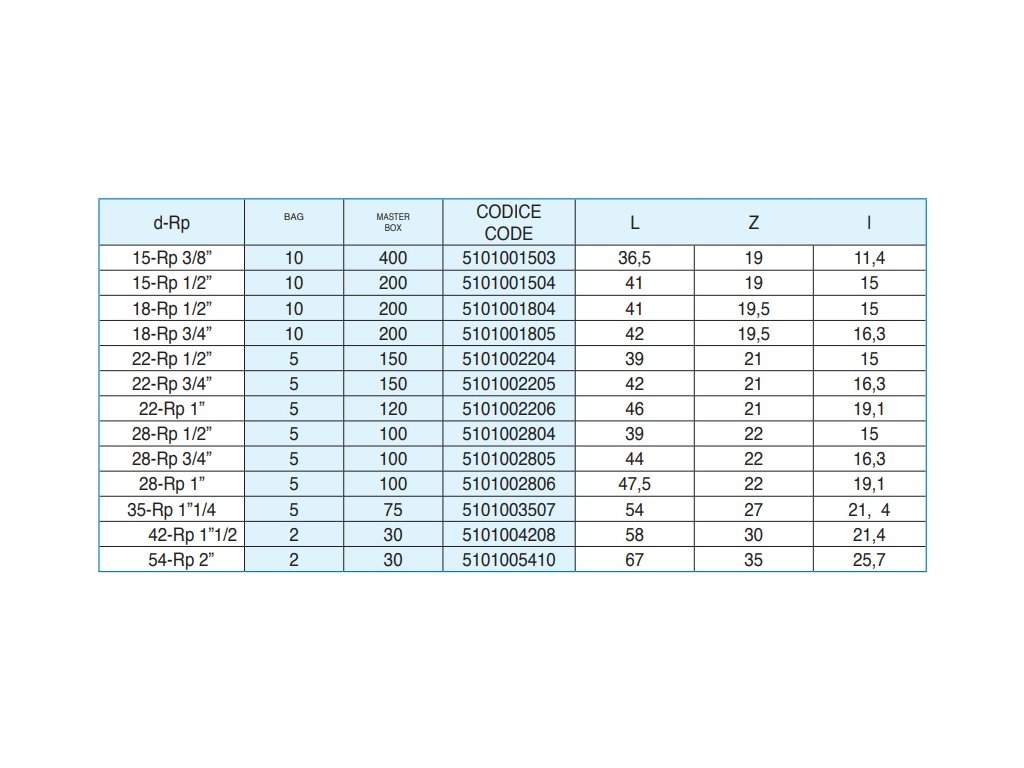

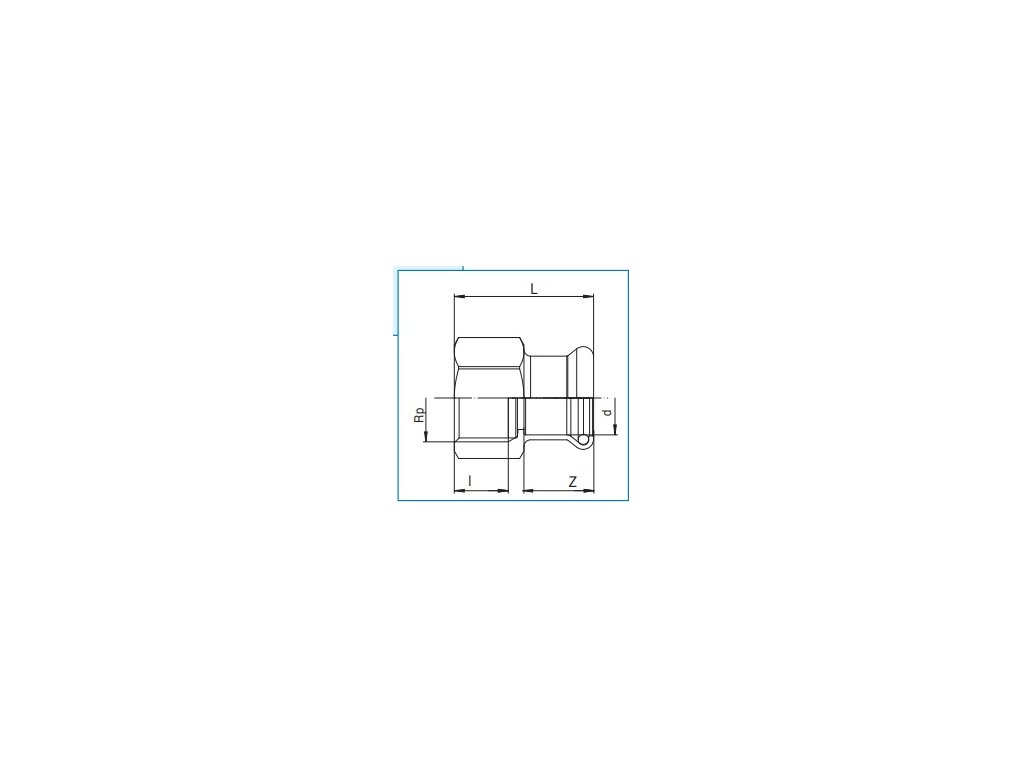

Rozměr:

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

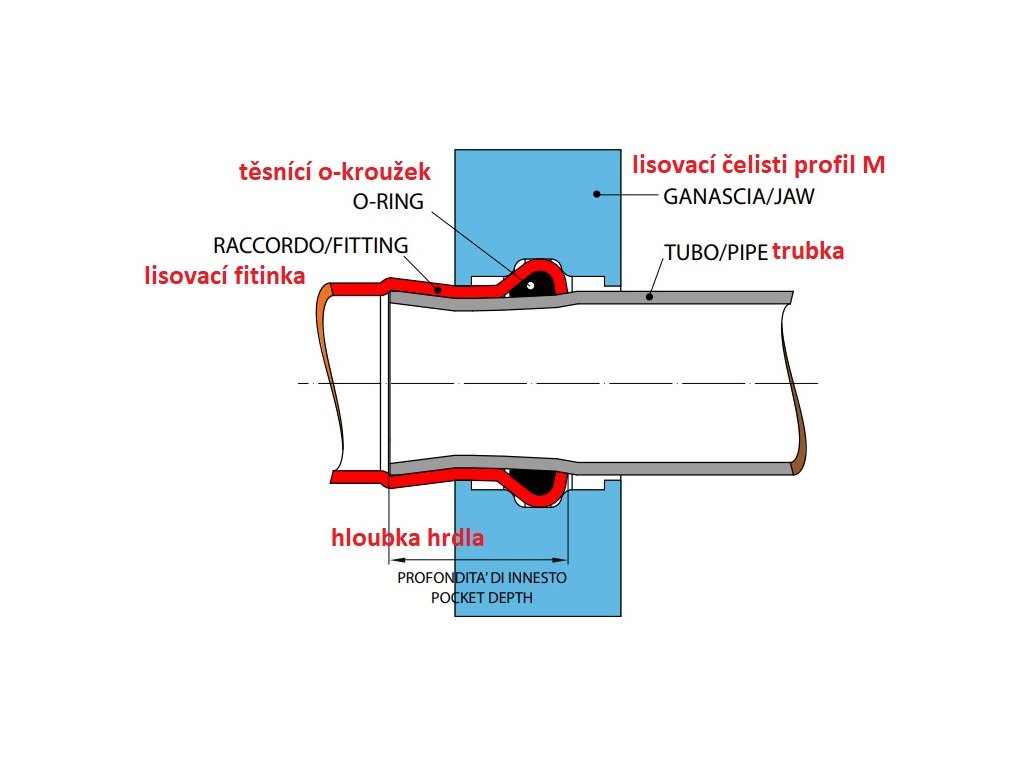

1) trubky řežte vhodnými nástroji, které zamezí riziku deformace potrubí v místě řezu. Nedoporučuje se používat pilky na železo a kotoučové brusky

2) pečlivě odhrotujte trubku (jak zevnitř, tak zvnějšku), protože případné zbytkové otřepy po řezu by mohly poškodit těsnící o-kroužek a ohrozit těsnost spoje

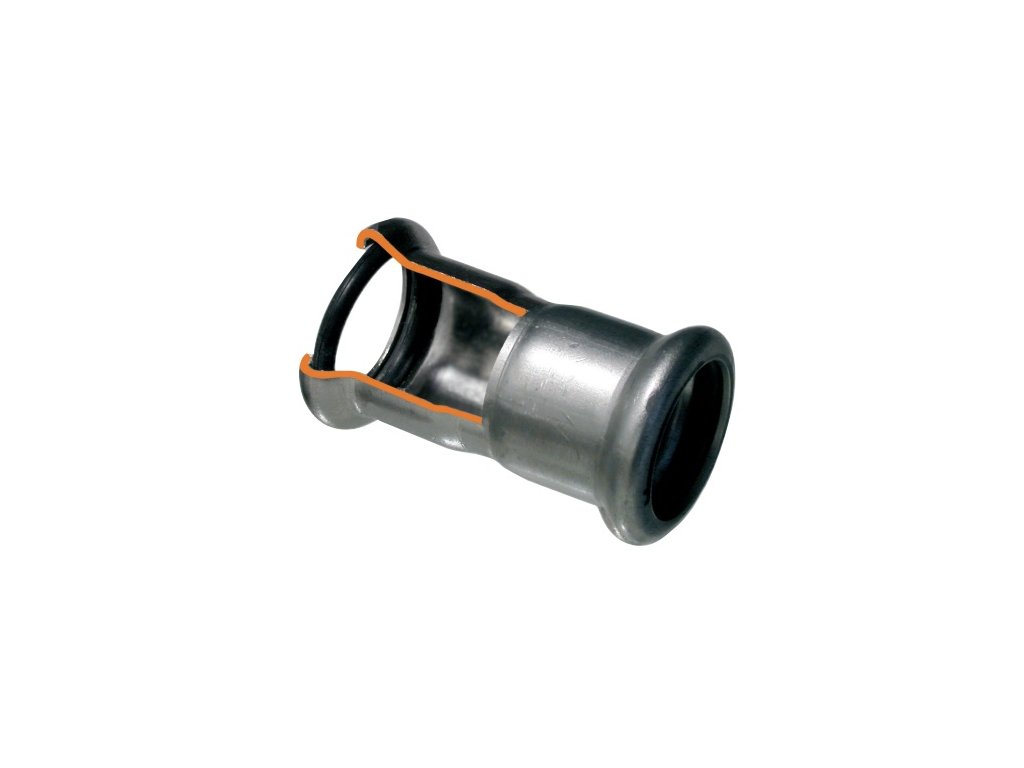

3) zkontrolujte správné umístění těsnícího o-kroužku uvnitř hrdla spojovací fitinky a namažte jej vodou a mýdlem. Nepoužívejte olej ani tuk

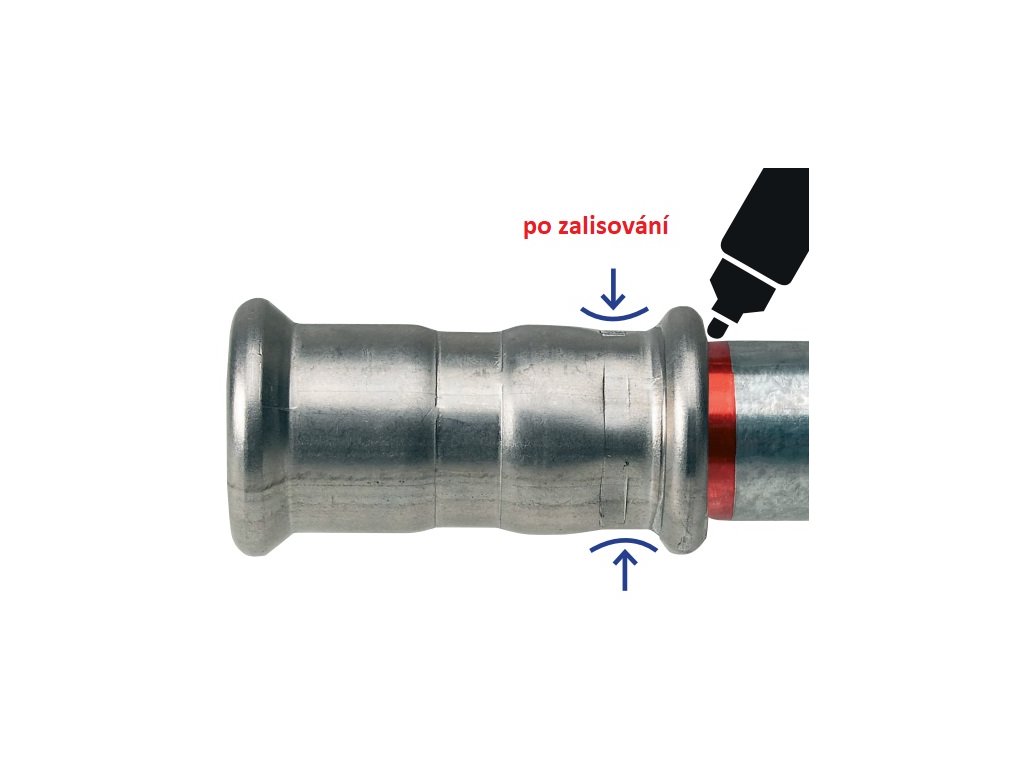

4) trubku zasuňte do tvarovky až na dno a přitom ji mírně otáčejte. Spoj si označte fixou, abyste mohli kontrolovat případné posunutí spoje před zalisováním nebo během lisování

5) do lisovacího stroje zasuňte lisovací čelist s profilem M odpovídající průměru lisované tvarovky

6) zkontrolujte správné nasunutí tvarovky na trubku, nasaďte čelisti na spoj a řádně zalisujte. Po ukončení aplikace proveďte zkoušku těsnosti spojů podle Technického manuálu.

Aby byla zajištěna správná instalace, je nutné zajistit prostor pro instalaci a lisování tvarovek:

Minimální odstup od zdi:

Vzdálenosti mezi montážními objímkami:

Dilatace:
