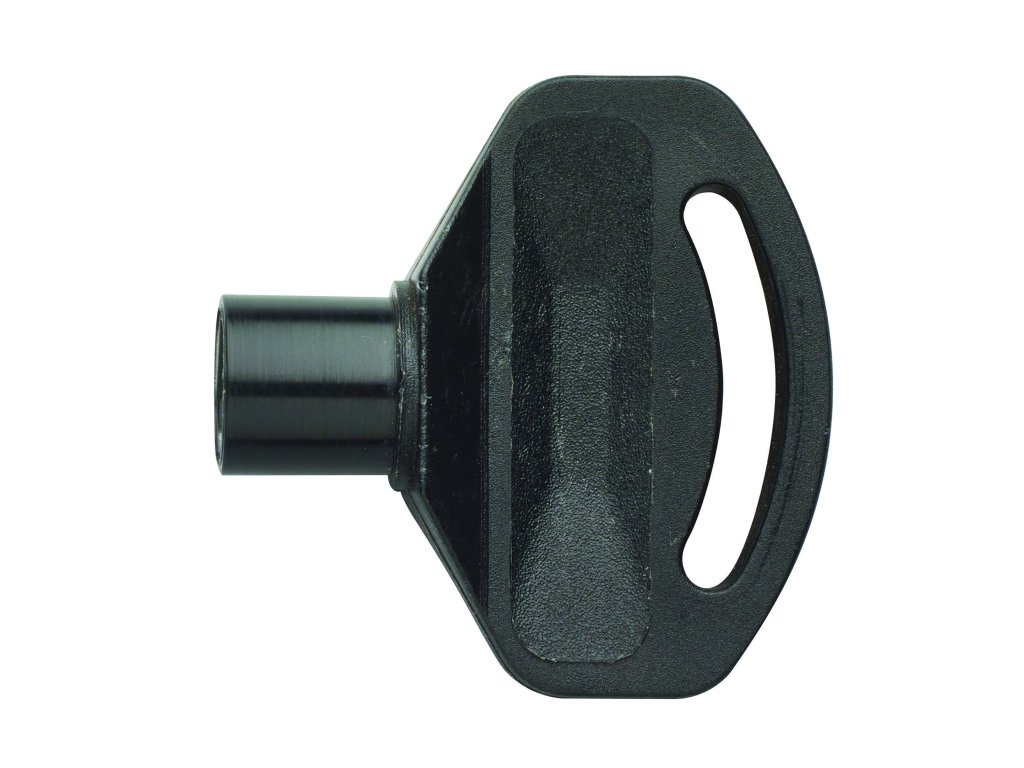

RI772 náhradní díl klíč pro uzamykatelnou rukojeť pro FROZEN 4810

Detailní popis produktu

RI772 náhradní díl klíč pro uzamykatelnou rukojeť pro FROZEN 4810

• pro rozvody vody a topení
• náhradní díl
• připojení 1/2", 3/4"
• vyrobeno v Itálii

Použití:

Systém „odpojení" - zamezení poškození armatury při zpětném tlaku vody z hadice:

Armatura FROZEN je vybavena systémem „odpojení“, který umožňuje vypuštění jakékoli vody, která by se mohla dostat do konstrukce baterie prostřednictvím příslušenství připojeného k hadicové spojce, zahradní hadici, atd. Tento systém zabraňuje poškození vnitřních částí armatury vlivem zpětného rázu vody např. z připojené zahradní hadice.

Materiál:

Použití:

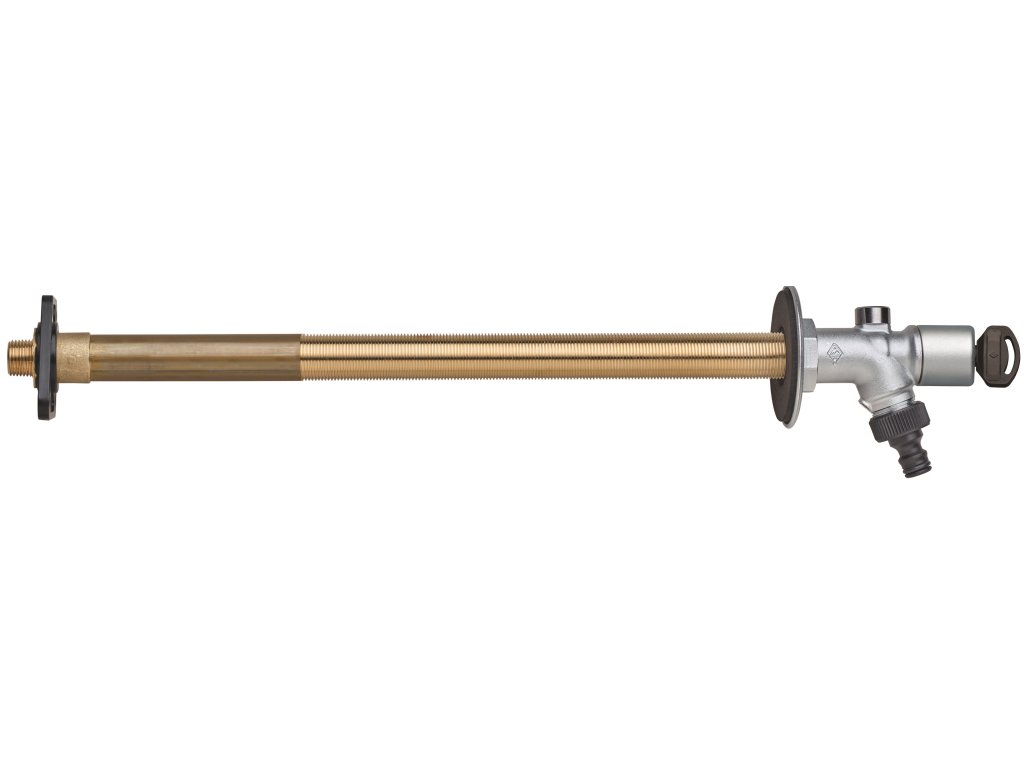

FROZEN je nezámrzná vodovodní armatura pro venkovní použití, s automatickým odvzdušňovacím ventilem, hadičníkem a pochromovanou rukojetí.

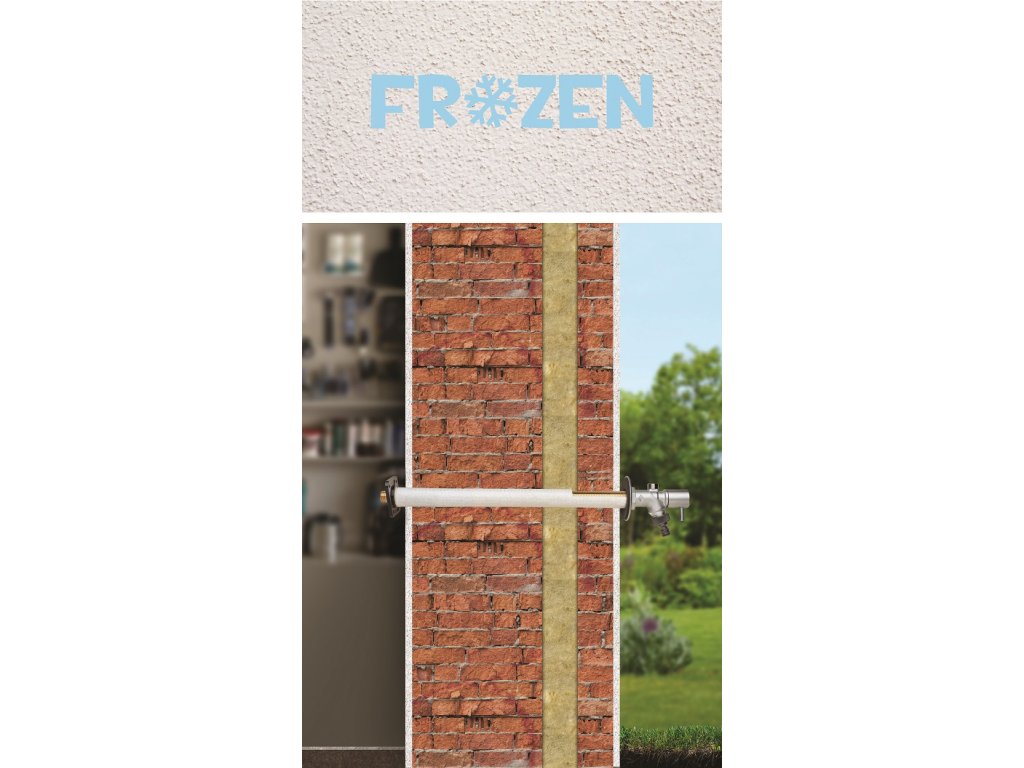

Konstrukce umožňuje pomocí speciální montážní sady instalovat uzávěr ventilu uvnitř domu a ovládací prvek armatury na venkovní fasádě domu.

• Armatura FROZEN zaručuje kontinuitu používání a provozu i za nízkých teplot
• Odvzdušňovací ventil umístěný v horní části kohoutku umožňuje rychlé vyprázdnění samotného kohoutku a zabraňuje tak zbytkům vody, aby zůstala uvnitř těla kohoutu
• Systém „odpojení“ zajišťuje, že voda ze zahradní hadice se nevrací zpět do kohoutku
• Se snadnou instalací vám pomůže jednoduchá montážní sada
• Integrovaný zpětný ventil zastaví jakýkoli možný zpětný ráz ze zahradní hadice do kohoutu
• Vhodné pro jakoukoli tloušťku stěny mezi 150 mm a 415 mm. Pomocí příslušných nástavců je možné baterii namontovat do stěn až do L = 655 mm

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

FROZEN 4800 venkovní nezámrzný ventil návod na montáž

FROZEN 4800 venkovní nezámrzný ventil návod na montáž prodloužení

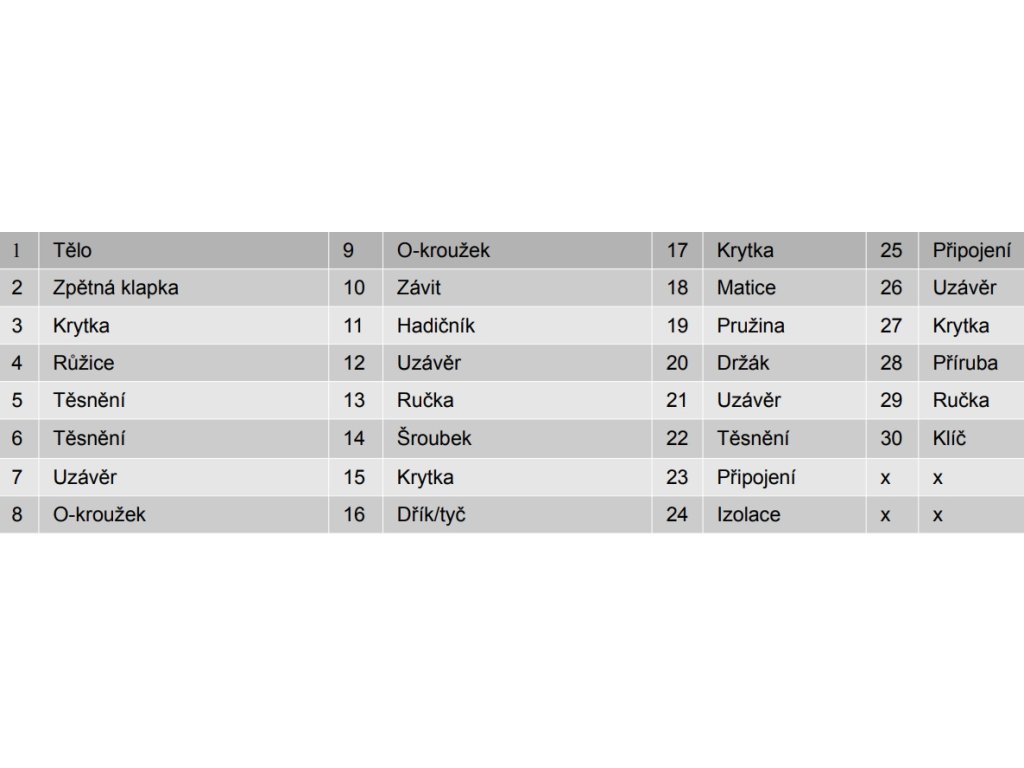

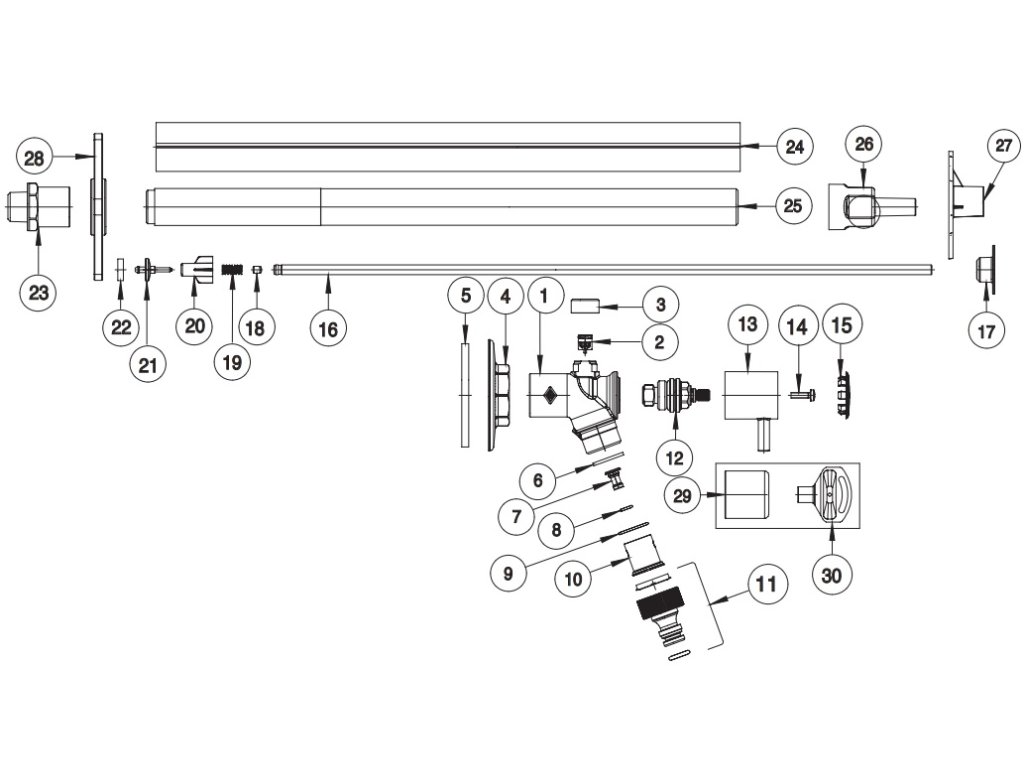

A) Předem sestavená sada
B) Odšroubujte uzávěr
C) Odstraňte kryt

D) Připojte potrubí/tvarovku. DŮLEŽITÉ: Potrubí musí být připojeno tak, aby příruba (28) zůstala ve svislé poloze
E) Vložte přírubu (28), kryt (24) a uzávěr (26). DŮLEŽITÉ: Příruba (28) musí být orientována tak, aby šestihranné vybrání přesahovalo pero armatury a lícovalo na ni
F) Sestavená sada

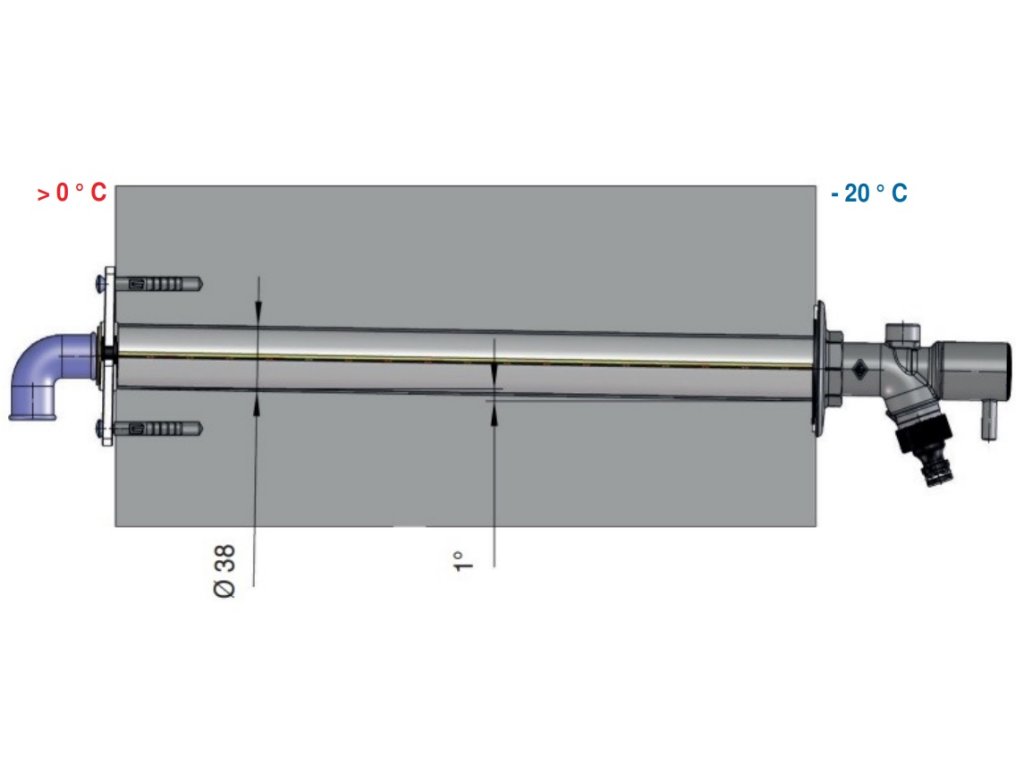

G) Vyvrtejte stěnu vrtákem o průměru 38 mm. DŮLEŽITÉ: Otvor musí být vyvrtánřen pod úhlem 1° směrem k vnější straně domu, směrem dolů
H) Vložte předmontovanou sadu (bod F) do stěny

I) Vyvrtejte stěnu v souladu s otvory příruby (28) a poté vložte hmoždinky
J) Připevněte přírubu (28) ke stěně pomocí šroubů. DŮLEŽITÉ: Otevřete průtokový šroub; zkontrolujte, zda nedochází k netěsnosti v uzávěru (26), a poté uzavřete průtok
K) Odšroubujte uzávěr (26)

L) Odřízněte kryt vyčnívající ze stěny.
M) Odstraňte dřík (16)
N) Umístěte plastový kryt (27) pro řezání závitové tyče

O) Odřízněte závitovou tyč
P) Namontujte těsnění (5)
Q) Našroubujte uzávěr (4)

R) Přišroubujte tělo kohoutku (1)

S) Vložte dřík do závitové tyče.
T) Nasaďte plastový kryt (17) pro řezání dříku

 U) Vytáhněte dřík uzávěru. DŮLEŽITÉ: Dávejte pozor, abyste nepohnuli plastovým krytem (17)

V) Odřízněte dřík
W) Připojte uzávěr (12) k dříku pomocí dvou šroubů M4 se šestihranným klíčem (velikost 2)
X) Vložte dřík do trubky a přišroubujte uzávěr k samotnému tělesu)

Y1) Nasaďte ručku (13) a zafixujte ji šroubem (14)
Y2) Nasaďte krytku (15)

 Y) Našroubujte ručku (29) na uzávěr. Poté otáčejte uzávěrem pomocí plastového klíče (30) až do úplného uzavření kohoutu

Z) Namontujte hadičník (11) a otevřete kohoutu. Nyní je možné s kohoutkem manévrovat

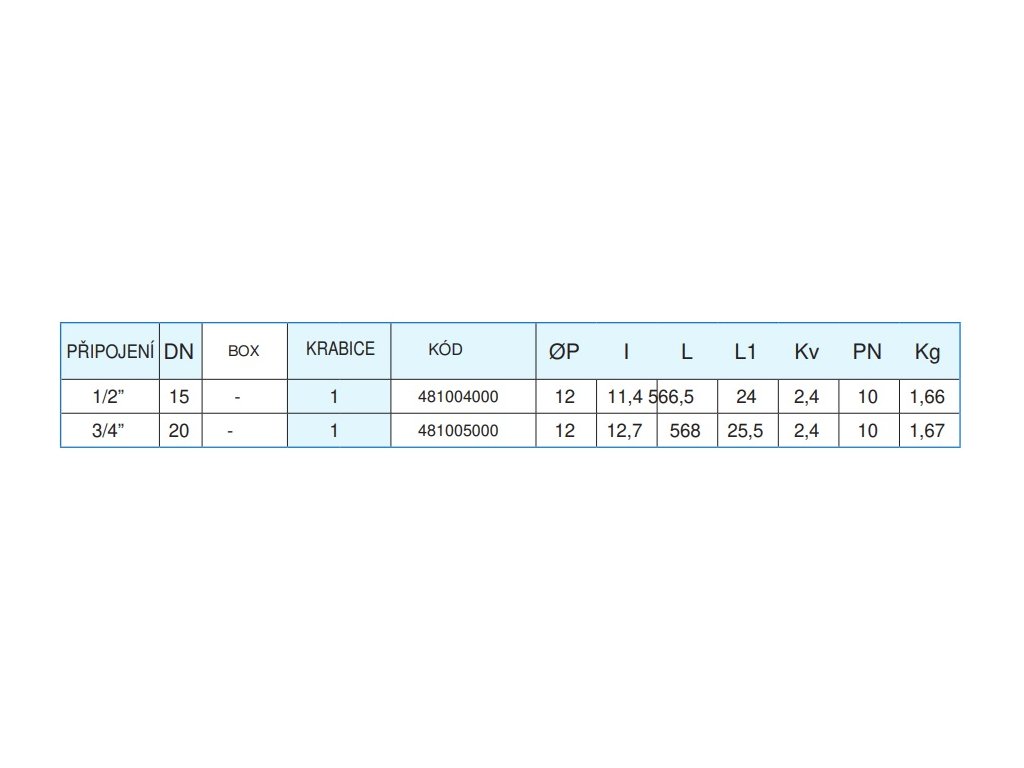

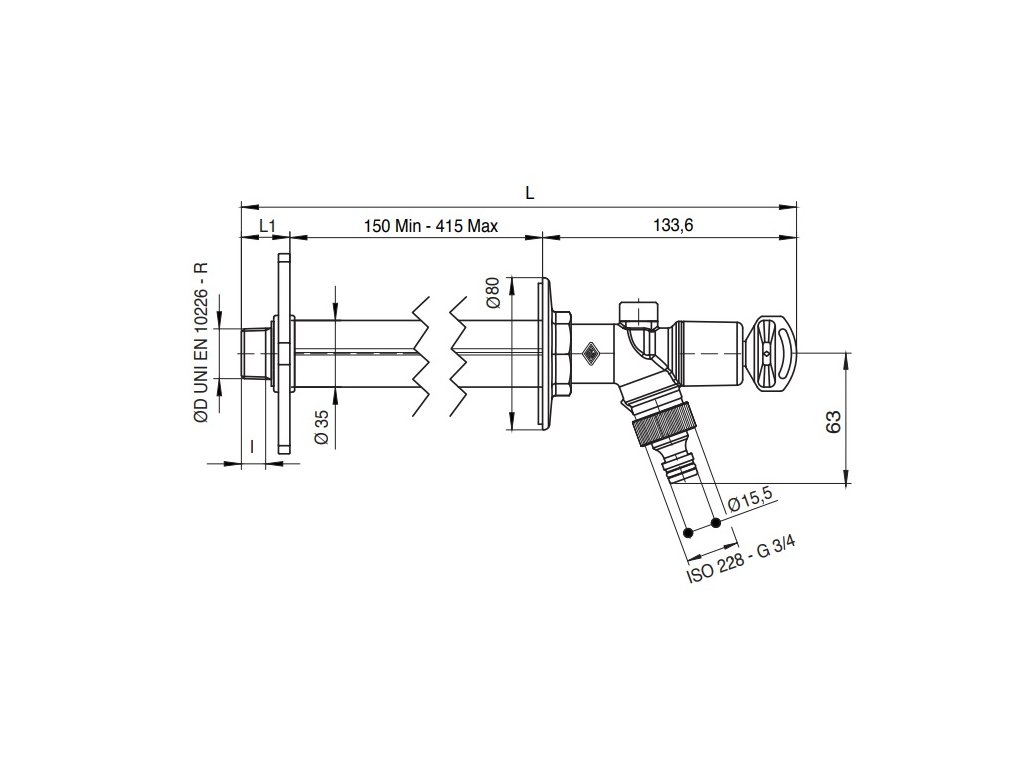

Rozměr:

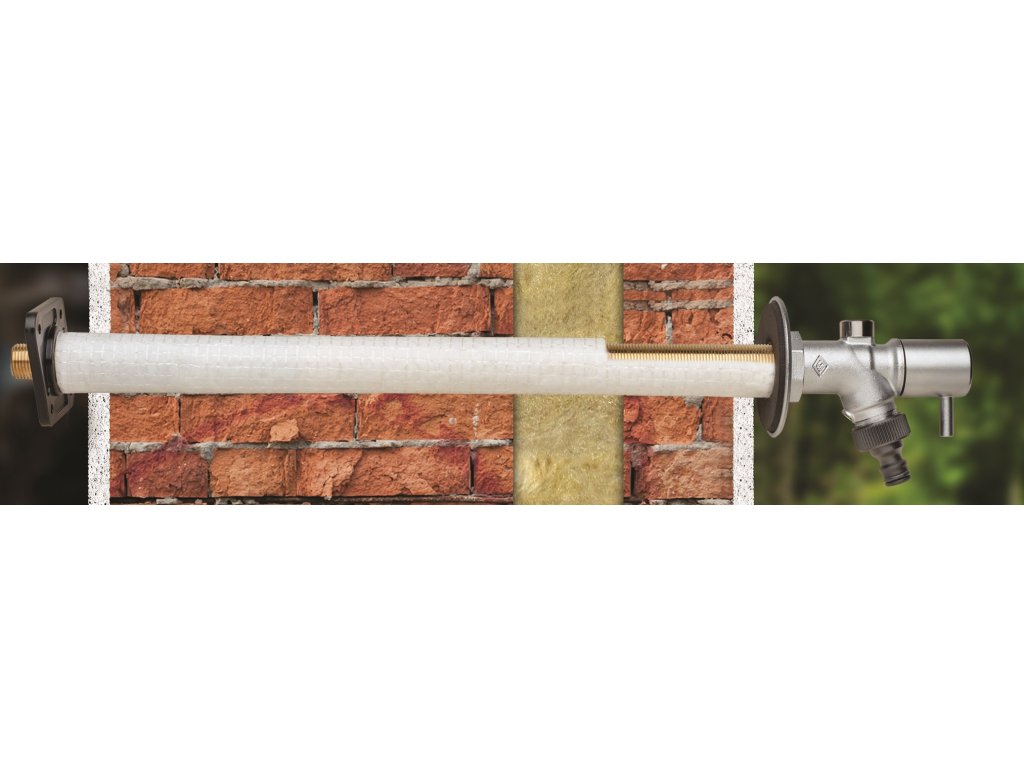

Aplikace:

Rubinetterie Bresciane Bonomi S.p.A.

Rubinetterie Bresciane Bonomi byla založena v roce 1901. Byla první společností skupiny a brzy se stala známou jako vedoucí rodinná firma v sektoru výroby ventilů a kohoutů pro rozvody vody a plynu.

V roce 1967 byl Bonomi prvním výrobcem, který vyrobil 2 kusy kulových kohoutů, což je systém, který v současnosti používá každý výrobce ventilů na světě.

Rubinetterie Bresciane Bonomi má také v nabídce sanitární lisovací systémy a tlačné systémy (vícevrstvé, nerezová ocel, uhlíková ocel, cupronichel). Vše 100 % Mate in Italy.

Sortiment zcela splňuje mezinárodní standardy kvality. Rubinetterie Bresciane Bonomi má integrovaný systém managementu podle norem ISO 9001 (systém managementu kvality), ISO 14001 (systém environmentálního managementu), ISO 45001 (systém managementu bezpečnosti a ochrany zdraví pracovníků) a ISO 50001 ( systém hospodaření s energií).

V lednu 2014 Rubinetterie Bresciane Bonomi přesunula do nového výrobního, administrativního, logistického a obchodního oddělení v Gussago, IT. Nový závod Rubinetterie Bresciane Bonomi je v čele italského výrobního průmyslu. Areál se rozkládá na ploše 40 000 m² a je určen k výrobě mosazných ventilů a armatur. Budova byla speciálně navržena a postavena s cílem minimalizovat spotřebu energie pomocí nejmodernějších technologií v souladu s nejvyššími bezpečnostními standardy (certifikace třídy A: první Zelenou společností v Lombardii).
