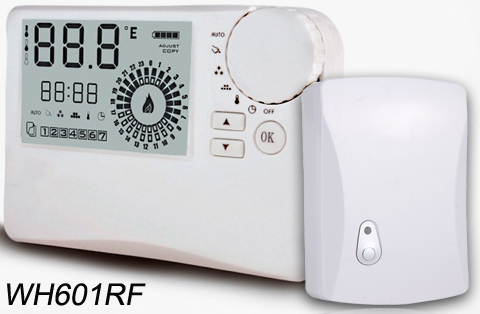

Vlastnosti
- Regulační termostat kotle
- Ovládání topení
- Týdenní programovatelné ovládání funkcí
- Dva druhy výběru programů s trvalou pamětí: program přednastavený z výroby a program nastavený zákazníkem samotným
- Velký LCD displej
- Nastavitelný výběr komfortní teploty, ekonomické teploty a nezámrzné teploty
- Pokročilá technologie rádiového přenosu
- Zobrazení stupňů Celsia nebo Fahrenheita
- Rychlá a jednoduchá instalace
- CE a RoHS certifikát
- Nízká spotřeba energie

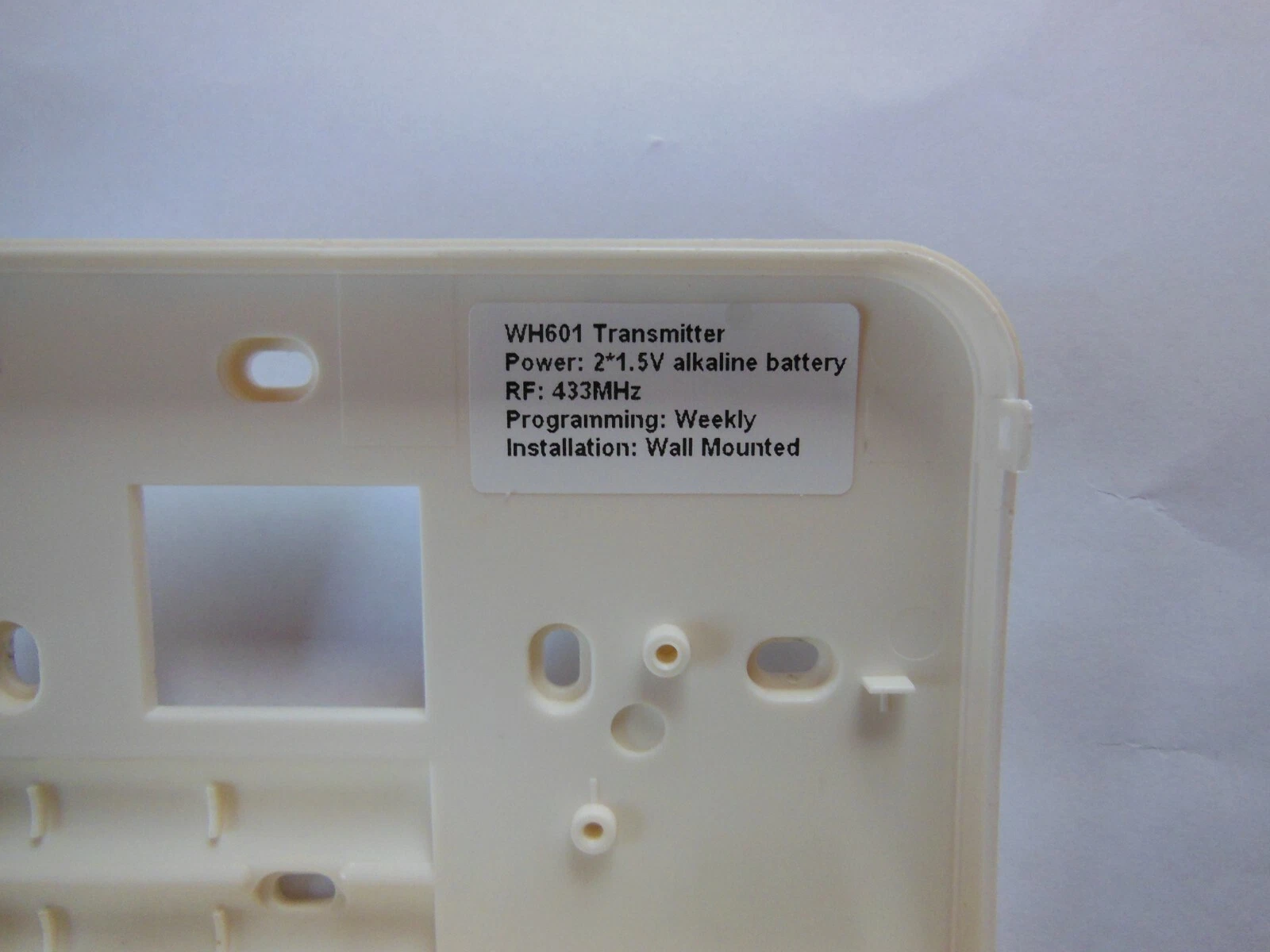

Technická data:
- Barva: béžová, bílá
- Rozsah nastavení teploty: 4-35 °C
- Okolní teplota zobrazená na LCD displeji: 0-40 °C
- Frekvence teplotního testu: 1x/min
- Přesnost zobrazení: 0,5 °C
- Sonda: NTC 1 %
- Stupeň ochrany: IP 20
- Tepelný gradient: 1 K/3 min
- Výstup: spínací relé
- Zatížení kontaktů: 2 A/125 V
- Bezdrátové připojení: RF 433 MHz
- Napájení přijímače: 220V
- Napájení vysílače: LR6 2x1,5 V alkalické baterie, , životnost více než 1 rok
- Izolační podmínky: normální prostředí
- Max. provozní teplota: 50 °C
- Skladovací teplota: 0-60 °C
- Programování: Týdně
- Minimální interval programování: 1 hodina
- Instalace: nástěnná
- Rozměr (mm): 19 hloubka x 123 šířka x 90 výška
Shoda se normou:
- EN60730-1 a její revize
- EN60730-2-7
- EN60730-2-9
- BT73/23/EEC
- 89/336/EHS
- 93/68/EHS

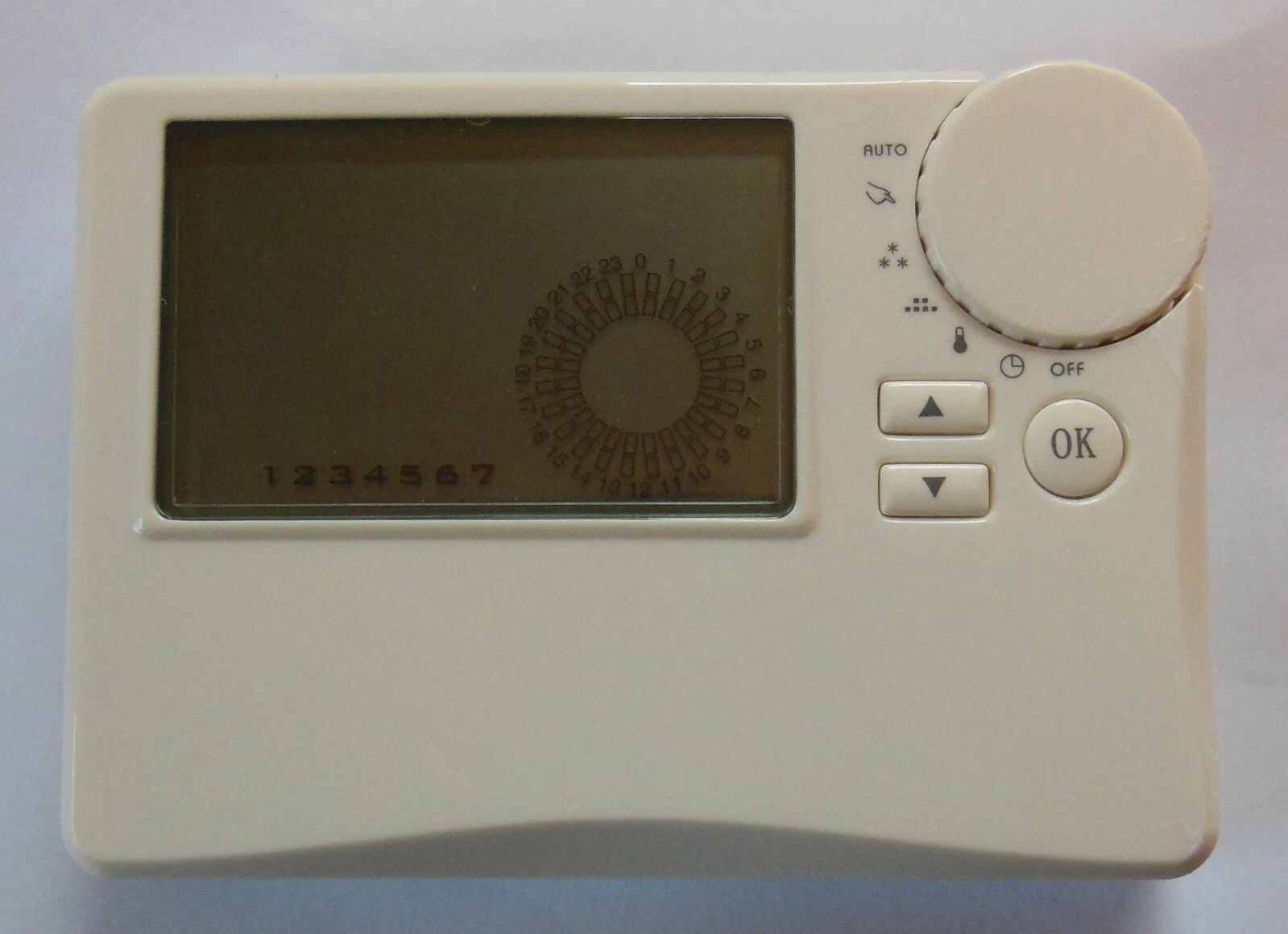

Popis:

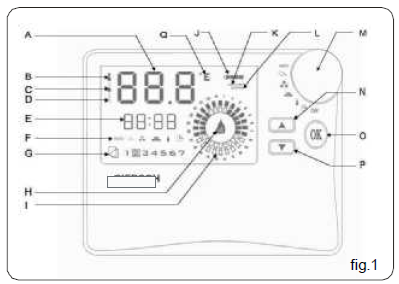

- Aktuální teplota v místnosti
- Komfortní teplota
- Ekonomická teplota
- Protizámrazová teplota
- Aktuální čas
- Pracovní režim
- Zobrazení 7 dní v týdnu, zobrazení dne ve čtvercovém rámečku
- Symbol aktuálního stavu zařízení
- Stav programu
- Stav baterie
- ADJUST (nastavit)
- COPY (kopírovat)
- Přepínač funkcí, celkem 7 režimů (3 režimy aplikace, 3 režimy nastavení, 1 režim vypnutí)
- tlačítko pro posun nahoru
- tlačítko OK pro potvrzení volby
- tlačítko pro posun dolů
- volba °C nebo °F
Automatický režim (AUTO):
Přednastavený teplotní program z výroby lze také změnit v NASTAVENÍ PROGRAMU. Časový program (jeho stav) je zobrazen na kruhovém displej termostatu.
Na displeji se zobrazují i pracovní podmínky nastavené výrobcem v přednastaveném programu.
Pokud ho zákazník nezmění, zobrazuje se symbolem AUTO. Zákazníkem upravený automatický program zobrazí symboly AUTO a NASTAVENÍ PROGRAMU pro odlišení od přednastaveného programu z výroby.
V každém časovém úseku je v teplotě nastavena Komfortní teplota (přednastavená na 20 °C), ekonomická teplota (přednastavená na 18 °C) a teplota proti zamrznutí (přednastavená na 5 °C).
Po přepnutí přepínače funkcí do polohy VYPNOUT NAPÁJENÍ je program stále zachován a ANI po vyjmutí baterií se nevyresetuje nastavený program nebo program přednastavený z výroby.
Tovární nastavení teplot z výroby:
pondělí až pátek
- 00:00-06:00 Ekonomická teplota
- 06:00-08:00 Komfortní teplota
- 08:00-18:00 Protizámrazová teplota
- 18:00-22:00 Komfortní teplota
- 22:00-24:00 Ekonomická teplota
sobota a neděle
- 00:00-06:00 Ekonomická teplota
- 06:00-22:00 Komfortní teplota
- 22:00-24:00 Ekonomická teplota
Manuální režim:
Termostat řídí teplotu v režimu konstantní teploty a výchozí komfortní teplota je 20 °C.
Teplotu lze upravit pomocí tlačítka nahoru nebo tlačítka dolů a displej teploty v tuto chvíli bliká.
Pokud během 5 sekund nedojde k žádnému dalšímu nastavení, obrazovka se obnoví a zobrazí skutečnou teplotu v místnosti.
Upozornění: Při každém posunutí polohy přepínače funkcí a při nutnosti vynulování ručního nastavení teploty se systém automaticky začne nastavovat z ručního režimu, který byl nastaven naposledy a na kruhovém displeji stavu v pravém dolním rohu se zobrazí dvojité rámečky.
Nezámrzný režim:
Termostat řídí systém pouze tak, aby okolní teplota neklesla pod nastavenou teplotu a nedošlo k zamrznutí topného systému. Tato teplota se nastavuje v režimu NASTAVERNÍ TEPLOTY a má výchozí hodnotu 5 °C.
Nastavení data/času (nastavení aktuálního dne v týdnu, data a času):
- Přepínač funkcí do polohy ikony hodin, v oblasti zobrazení režimu obrazovky se zobrazí ikona hodin
- Když rámeček zobrazující aktuální datum začne blikat, stiskněte šipku nahoru nebo šipku dolů pro nastavení aktuálního dne v týdnu a stiskněte tlačítko OK pro potvrzení a poté přejděte na další nastavení
- Potom začne blikat ikona hodin, stiskněte šipku nahoru nebo šipku dolů pro nastavení aktuálního času a stiskněte tlačítko OK pro potvrzení a poté přejděte na další nastavení
- Potom začne blikat ikona minut, stiskněte šipku nahoru nebo šipku dolů pro nastavení aktuálního času a stiskněte tlačítko OK pro potvrzení a poté přejděte na další nastavení
- Vraťte se k prvnímu kroku nastavení
- Dokončete nastavení času pomocí ADJUST (nastavit) a nastavte přepínač funkcí do provozního režimu (Automatický režim, Manuální režim, Nezámrzný režim), abyste spustili operaci nebo provedli další nastavení
Nastavení teploty (nastavení Komfortní teploty, Ekonomické teploty, Protizámrazové teploty):
- Přepínač funkcí nastavte do polohy Nastavení teploty: obrazovka zobrazuje ikonu Nastavení teploty
- Vlevo od čísla teploty je zobrazena ikona Komfortní teploty pro Nastavení teploty a současně bliká číslo teploty. Stiskněte tlačítko nahoru nebo tlačítko dolů pro úpravu hodnoty Komfortní teploty, stiskněte tlačítko OK pro potvrzení a pak přejděte k dalšímu nastavení
- Dále, vlevo od čísla teploty je zobrazena ikona Ekonomické teploty pro Nastavení teploty a současně bliká číslo teploty. Stiskněte tlačítko nahoru nebo tlačítko dolů pro úpravu hodnoty Ekonomické teploty, stiskněte tlačítko OK pro potvrzení a pak přejděte k dalšímu nastavení
- Dále, vlevo od čísla teploty je zobrazena ikona Protizámrazové teploty pro Nastavení teploty a současně bliká číslo teploty. Stiskněte tlačítko nahoru nebo tlačítko dolů pro úpravu hodnoty Protizámrazové teploty, stiskněte tlačítko OK pro potvrzení a pak přejděte k dalšímu nastavení
- Vraťte se k prvnímu kroku nastavení
- Dokončete nastavení teploty stejně jako v Nastavení data a času.
- Rozsah nastavení protizámrazové teploty je 4-10 °C, hodnota přednastavené teploty je 5 °C
- Rozsah nastavení ekonomické teploty je 5-30 °C, hodnota přednastavené teploty je 18 °C
- Rozsah nastavení komfortní teploty je 10-35 °C, hodnota přednastavené teploty 20 °C
Nastavení programu (7 denní kalendář a kontrolní teplota pro každé období):
- Přepínač funkcí nastavte do polohy Nastavení programu
- Bliká ikona a číslo zobrazující den v týdnu a stisknutím tlačítka nahoru nebo tlačítka dolů upravte číselnou hodnotu data, stisknutím tlačítka potvrďte a poté přejděte k dalšímu nastavení
- V tomto okamžiku začne blikat kurzor z nulového bodu na 1 a původní režim nastavení teploty (ikona režimu teploty vlevo od čísla teploty), stiskněte klávesu nahoru nebo klávesu dolů pro výběr teploty stiskněte klávesu pro potvrzení a poté se zobrazení teplotního režimu pro tuto jednu hodinu změní na zvolený teplotní režim (dvojitý plný rámeček pro komfortní teplotu, jednoduchý plný rámeček plus jeden prázdný rámeček pro ekonomickou teplotu, dvojitý prázdný rámeček pro nezámrznou teplotu) a přejděte na nastavení teploty na další hodinu
- Opakujte výše uvedené kroky, dokud nedokončíte nastavení všech teplotních režimů za 24 hod., poté se vraťte do režimu výběru data a podržte stisknuté tlačítko OK po celou dobu v režimu nastavení programu pro každou hodinu, abyste mohli opustit nastavení teploty. Vstupte znovu přímo do režimu výběru data, zbývající nenastavená část teploty zůstane jako původní výchozí teplota nebo teplota nastavená dříve
- Když ikona data začne znovu blikat, vraťte se k prvnímu kroku nastavení
- Dokončete nastavení teploty stejně jako v Nastavení data a času. Upravený program času/teploty se zapamatuje jako program vytvořený zákazníkem. Když se přepínač funkcí vrátí do polohy AUTO, regulátor ovládá program vytvořený zákazníkem a symboly programu AUTO a Nastavení programu se zobrazí v oblasti zobrazení pracovního režimu, aby se odlišily od programu nastaveného z výroby
Kopírování programu na jeden den:
Zadaný denní programu můžete zkopírovat do jiného dne, abyste ušetřili čas při vytváření týdenního programu: Například, pokud chcete zkopírovat program od pondělí do čtvrtka, postupujte následovně:
- Vyberte program pro pondělí: S voličem na "AUTOPROG" stiskněte tlačítko nahoru nebo tlačítko dolů (vnější rámeček pro pondělí bliká) pro výběr pondělí a stiskněte tlačítko OK na 3 sekundy, dokud se na obrazovce neobjeví slovo COPY
- Kopírovat do čtvrtka: Při stálém stisku tlačítka OK stiskněte současně tlačítko nahoru nebo dolů a vyberte čtvrtek, poté uvolněte tlačítko nahoru nebo dolů a poté uvolněte tlačítko OK pro dokončení kopírování a slovo COPY zmizí. V tomto okamžiku bliká kurzor ve čtvrtek, v nastavování dne lze pokračovat pomocí tlačítka nahoru nebo dolů a také pomocí tlačítka OK
- Chcete-li kopírovat další dny, opakujte kroky A a B
Dočasná změna teploty:
V režimu AUTO "Automatic" může dočasně změnit teplotu v daném programovém období.
Například: Již jste nastavili program, komfortní teplota je 20 °C mezi 9:00~ 18:00, ale chcete v 10:00 snížit teplotu na 18 °C, pak nastavíte teplotu na 18 °C. Toto nastavení nebude existovat navždy, zůstane až do 18:00, kdy skončí programovací období. V režimu AUTO "Automatic" nastavte požadovanou teplotu přímo pomocí tlačítka nahoru nebo dolů, číslo představující teplotu bude blikat a vámi nastavená teplota se zobrazí bez dalšího nastavení do 5 sekund po nastavení. Číslo představující teplotu přestane blikat a bude nepřetržitě zobrazovat aktuální pokojovou teplotu. Automatický termostat se vrátí do automatického režimu při následujících změnách teploty programu.
POZNÁMKA: Přesunutím přepínače funkcí můžete zrušit dočasné nastavení změny teploty.
Změna a aplikace přednastaveného programu z výroby a programu osobního nastavení:
- V režimu AUTO podržte stisknuté tlačítko AUTO po dobu 5 sekund, poté se v oblasti zobrazení pracovního stavu zobrazí symbol OK a regulátor teploty převezme přednastavený program z výroby jako program automatického ovládání
- Stiskněte znovu tlačítko AUTO po dobu 5 sekund, regulátor teploty se vrátí do režimu osobního nastavení programu. V tomto okamžiku se v oblasti zobrazení pracovního režimu zobrazí symboly programu AUTO a NASTAVENÍ PROGRAMU
- Tyto dva druhy programových režimů lze střídat

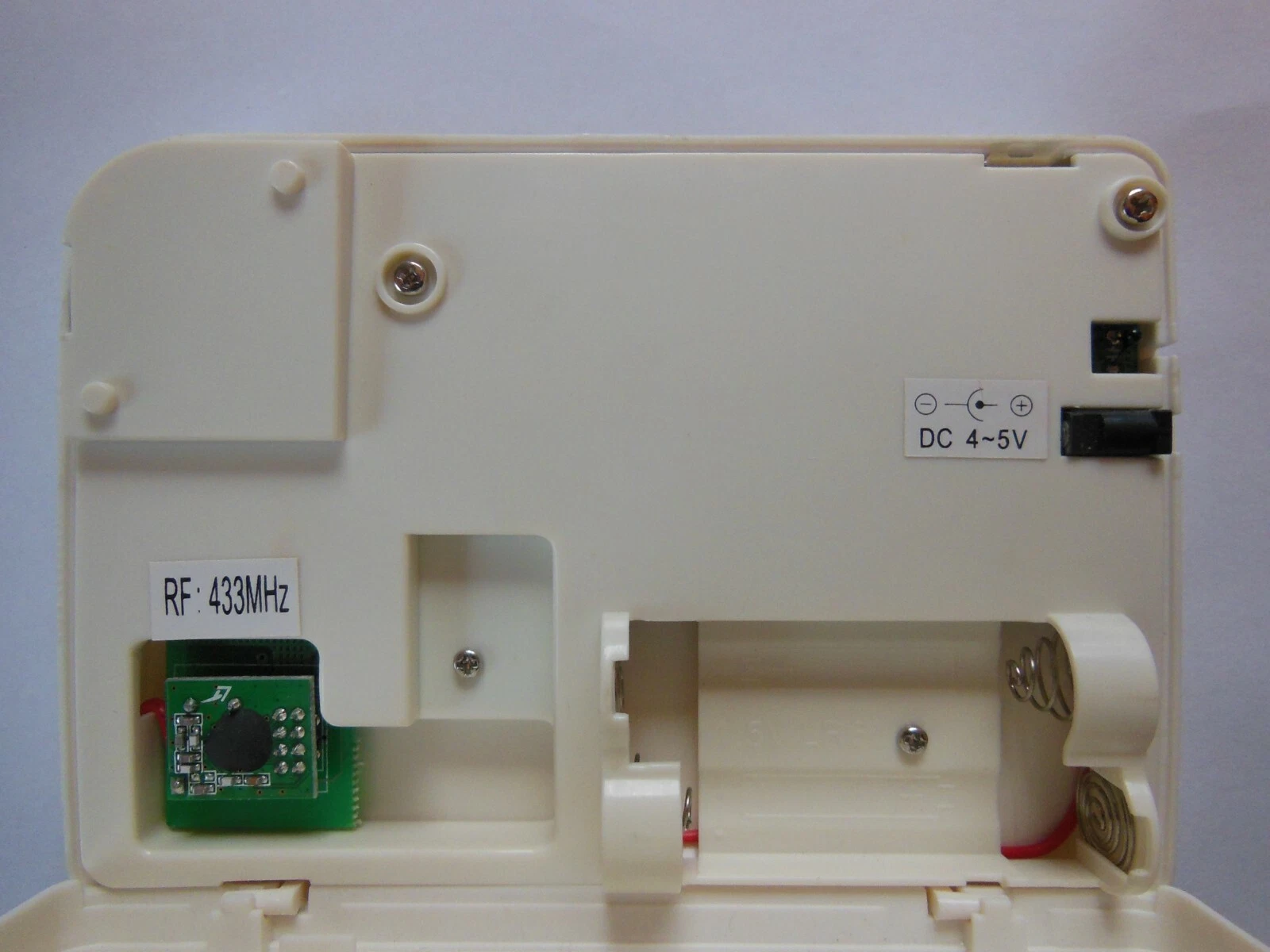

Externí napájení:
Vložení nebo vyjmutí externího zdroje 4 V DC neovlivní režim, činnost a paměť termostatu.
Nastavení a kalibrace teploty:
Když je tlačítko SET v režimu ochrany před mrazem, podržte stisknuté tlačítko OK po dobu 3 sekund, na LCD obrazovce se zobrazí symbol ADJUST. Při současném stisknutí tlačítka OK stiskněte tlačítko nahoru nebo dolů pokaždé, když se původní testovaná hodnota upraví o +0,5 °C nebo -0,5 °C. Po uvolnění tlačítka OK slovo ADJUST zmizí. Maximální nastavená a kalibrovaná teplota je ±3 °C.
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
- Termostat by měl být instalován mimo přímé sluneční světlo nebo na místo přímo ovlivněné jinými zdroji chladu a tepla. Výška instalace by měla být přibližně 1,5 m nad podlahou
- Pouze proškolené osoby mohou otevřít skříň přijímače termostatu pro napájení 220 V. Během instalace musí být zaručeno, že napájecí kabel je dobře izolovaný
- Při montáži krabice přijímače je třeba nejprve nainstalovat základní desku a po dobrém připojení napájecího a signálního vodiče nasadit kryt a zafixovat. Návod k termostatu nelze použít k opravě výrobku a uživatel nemůže sám otevřít vnitřní obvodovou desku kromě instalace nebo demontáže baterií
- Když otočíte přepínač do polohy OFF, můžete nastavit stav systému ovládaného po vypnutí termostatu. Jako například: OPEN (AUTO+OF); UZAVŘENÝ (AUTO+ON) PROTIZÁMRAZOVÝ REŽIM (NASTAVENÍ PROGRAMU+PF). Nastavení: Stiskněte tlačítko OK, dokud se v zavřeném stavu nezobrazí ON, OF, PF a uživatel může změnit stav pomocí tlačítka nahoru nebo dolů. Poté uvolněte tlačítko OK (ON: Zavřít; OF: Otevřít; PF: Protizámrazový režim)
- Uživatel může nastavit čas, kdy se má systém zapnout/vypnout (ON/OFF), podle teplotního rozdílu mezi otevřením a zavřením při dosažení nastavené teploty. Nastavení: stiskněte a držte tlačítko OK, dokud se v manuálním režimu nezobrazí ADJUST a nastavte teplotní rozdíl pomocí tlačítek nahoru nebo dolů, poté tlačítko OK uvolněte. (rozsah: 0,3 - 0,5 °C, regulace: 0,5 °C, výchozí: 1,5 °C)
- Pro čtyřkanálový režim (obrázek 7), CH5 nemusí odpovídat žádnému kódu, pokud je připojen kterýkoli ze čtyř kanálů, CH5 bude připojen. Ale CH5 se odpojí právě tehdy, když jsou odpojeny všechny čtyři kanály
Elektroinstalace:
- L = fáze (napájení 230 V)
- N = neutrální
- U = čerpadlo, elektrický 3 cestný ventil atd.
- 1 = sdílený terminál,
- 2 = normálně otevřená svorka
- Kontrolka v přijímači = se jednou rozsvítí, když přijme signály z vysílače
- Tlačítko v přijímači = tlačítko učení
Upozornění: před připojením přijímače se ujistěte, že napájecí napětí řízeného SYSTÉMU (kotel, čerpadlo atd.) NENÍ PŘIPOJENO a zda odpovídá hodnotě uvedené na základně přístroje (250 V max.).
Aplikace:

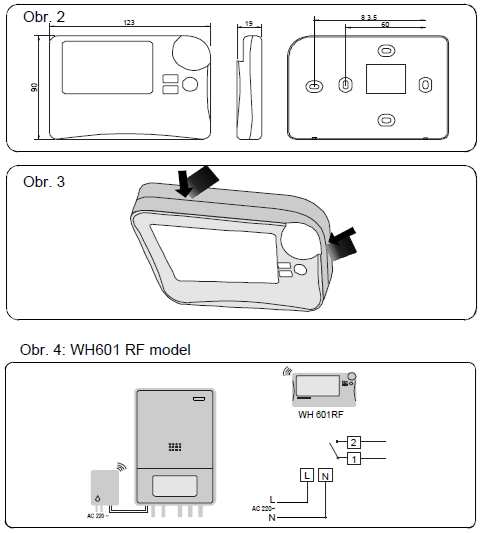

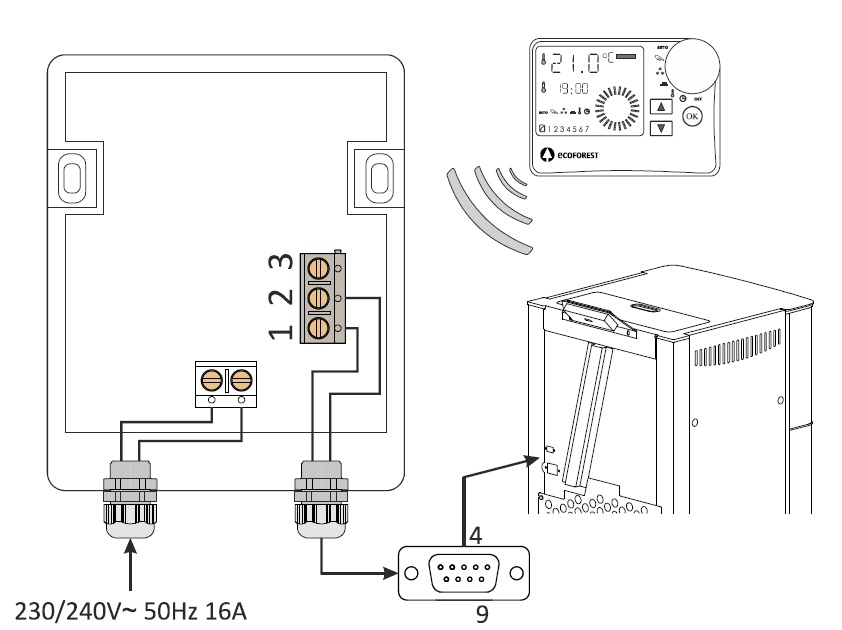

Ovládání kotle - obr.4, obr.5

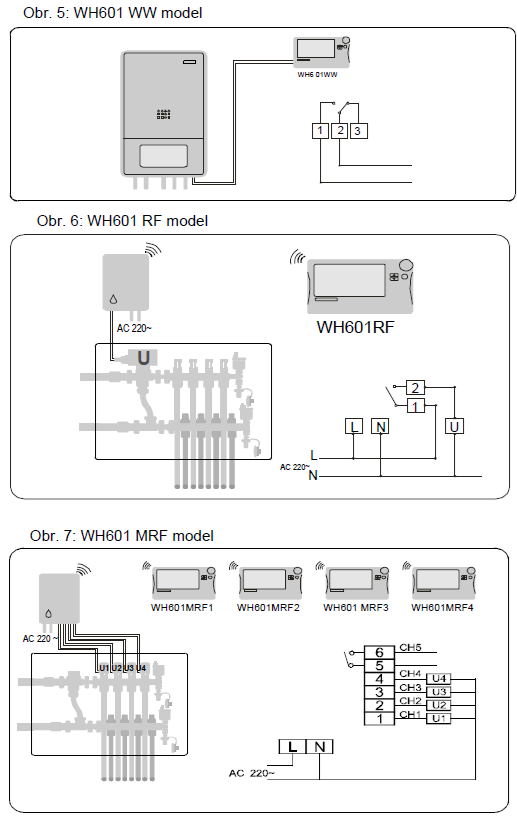

Ovládání čerpadla nebo jiného topného systému - obr.6, obr.7
Životní prostředí:
Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
