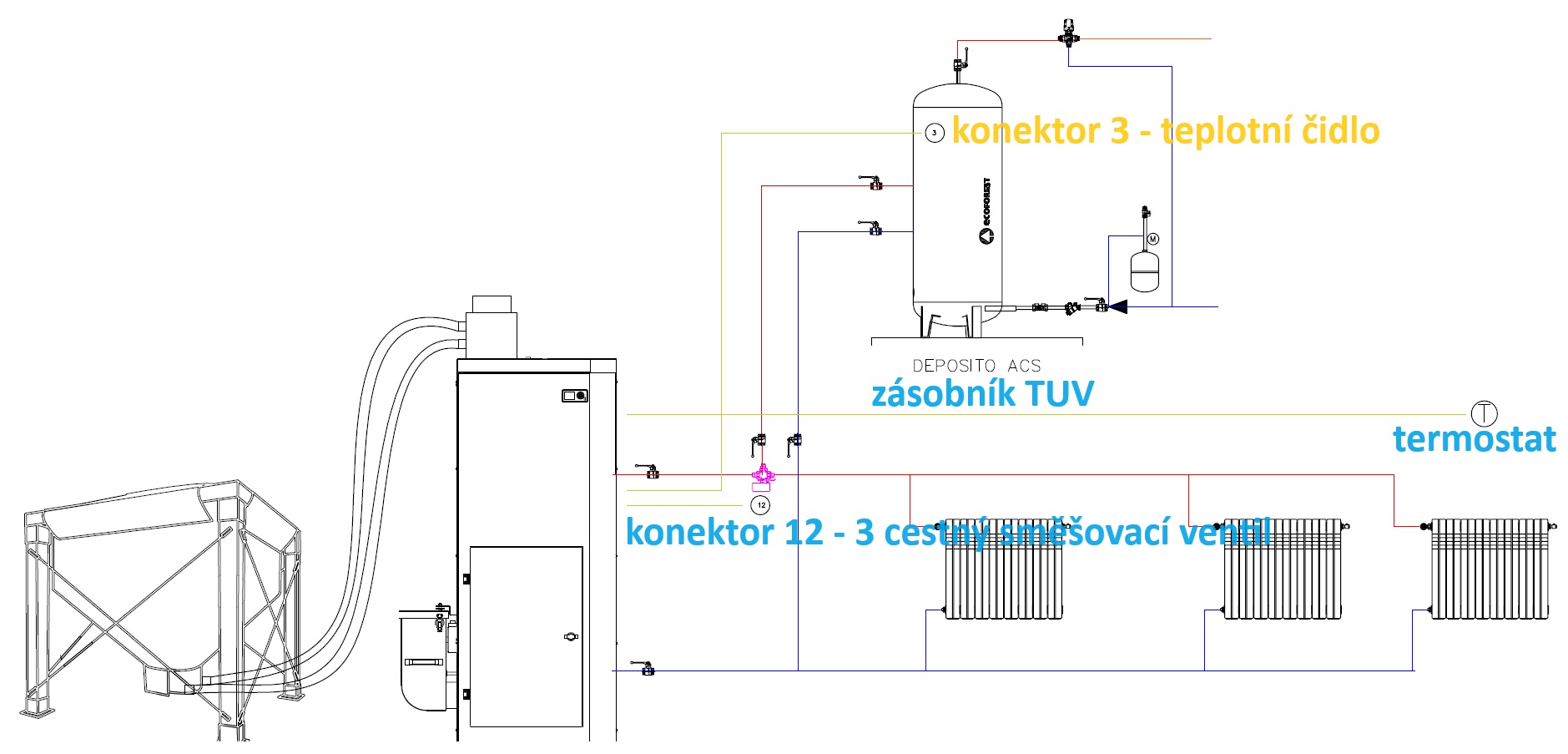

Hydraulické schéma zapojení pro 1 topný okruh a zásobník TUV
- topný okruh
- zásobník TUV

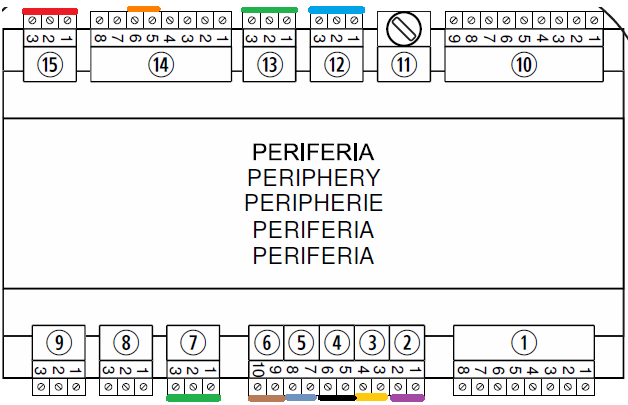

Přídavné prvky v závislosti na kamnech/kotli musí být připojeny k periferii, která je v každých kamnech/kotli Ecoforest.

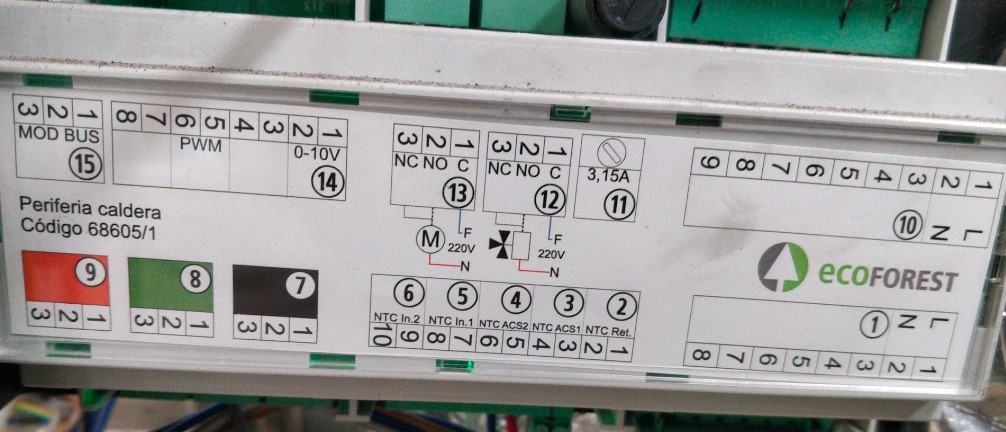

Na přední části periferie najdete legendu, která říká, čemu každá připojovací svorka odpovídá.
Číslo svorkovnice (připojení)
- napájení a senzory; 230/240 V – 50 Hz
- teplotní čidlo NTC 1, volitelné, hlídá teplotu zpátečky; (kód 68669)
- teplotní čidlo NTC 2, volitelné, hlídá teplotu TUV; (kód 68685)
- teplotní čidlo NTC 3, volitelné, hlídá teplotu TUV; (kód 68685)
- teplotní čidlo NTC 4, volitelné, hlídá teplotu vody v akumulační nádrži; (kód 68685)
- teplotní čidlo NTC 5, volitelné, hlídá teplotu vody v akumulační nádrži; (kód 68685)
- sonda, volitelná, hlídá minimální úroveň hladiny pelet v zásobníku pelet v kotli; (kód 67912/1)
- sonda, volitelná, hlídá maximální úroveň hladiny pelet v zásobníku pelet v kotli; (kód 67911/1)
- sonda, volitelná, hlídá minimální hladina naplnění externího sila (zásobníku pelet); (kód 67913/1)
- systém čištění tepelného výměníku, spalovací komory a popelníku
- pojistka (5x20mm); 220 V-6,3 A
- 3 cestný směšovací ventil, volitelné; (kód 68749)
- napájení podavače paliva (šneku) z externího sila (zásobníku pelet), volitelné; (kód 68689)
- ovládání oběhového čerpadla
- připojení komunikační sběrnice a displeje
Schéma propojení řídící jednotky (CPU) s periférií najdete v článku ECOFOREST - periférie, její použití a propojení s CPU (řídící jednotkou) zařízení

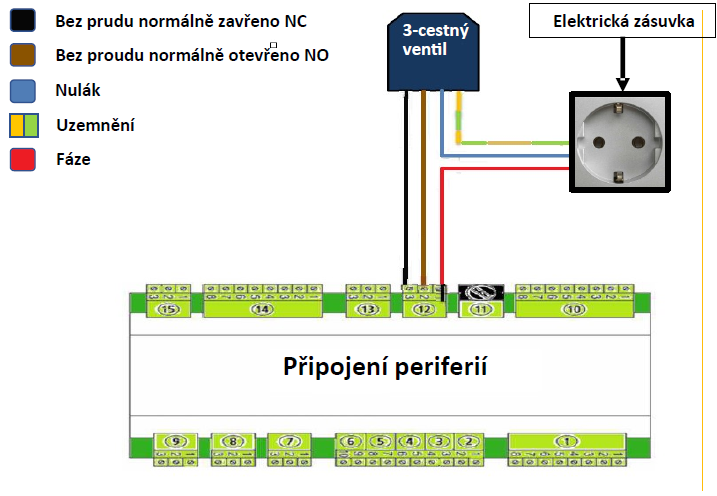

Pokud bude součástí vašeho hydraulického systému zásobník TUV, budete muset nainstalovat třícestný ventil, aby zdroj mohl topit buď do zásobníku TUV nebo do topení/akumulační nádrže.
Doporučená instalace Ecoforest:
A kontrolovatelná zpětný ventil typ EA jako ochrana rozvodů pitné vody před kontaminací
F zpětná klapka typu CA
Zpětný ventil EA je určen k ochraně rozvodů pitné vody proti zpětnému toku znečištěných kapalin, které nepředstavují žádné uznané toxické nebo mikrobiologické riziko pro lidské zdraví. Jeho vysokotlakou i nízkotlakou těsnost zajišťuje speciálně navržené těsnění na okraji. Tento ventil má řadu výhod, včetně minimálního poklesu tlaku, tichosti a robustnosti. Má dvojitou axiálně vedenou klapku s vratnou pružinou.
Zónová zpětná klapka CA se skládá ze dvou zpětných ventilů oddělených vzduchovou komorou. Tato komora je uzavřena klapkou spojenou s předřazeným ventilem. V případě podtlaku před zařízením nebo přetlaku za zařízením při netěsnosti druhého ventilu se mezikomorou vypustí vzduch do okolí, čímž se oddělí okruh před zařízením a okruh za ním a zabrání tak zpětnému toku znečištěné vody.
