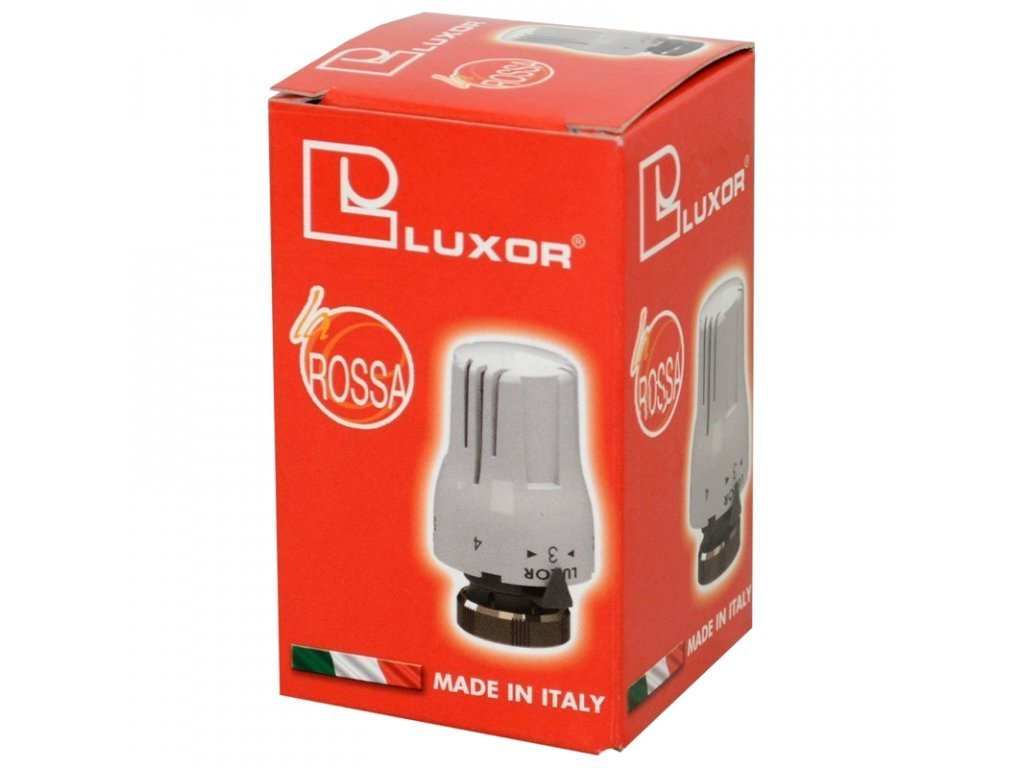

LUXOR TT 3000 termostatická hlavice M30x1,5 závitová chrom

Detailní popis produktu

LUXOR TT 3000 termostatická hlavice M30x1,5 závitová chrom

Prodlužte si životnost termostatických hlavic a ventilů. Mimo topnou sezónu je otevřete do plna.

Popis:

• pro rozvody vody a topení
• projekční podklady pošleme na vyžádání
• připojení M30x1,5
• provedení chrom
• protizámrazová pojistka (nastavení )
• maximální pracovní tlak 10 bar
• maximální diferenční tlak 1 bar
• maximální pracovní teplota 120 °C
• nastavení minimální teploty 6 °C
• nastavení maximální teploty 30 °C (TT3000, TT3000C)

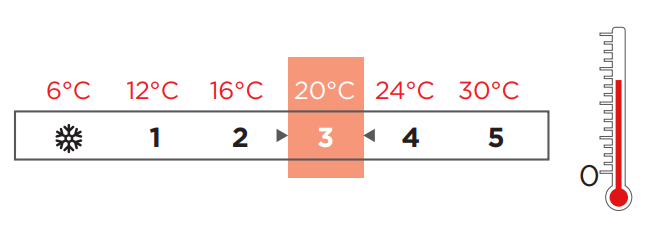

• úsporný režim poloha 3 = 20 °C
• hystereze <0,4 K
• vliv tlaku 0,5 K
• doba odezvy nastavení 22 min.
• vliv t vody (W) 0,25 K
• rozsah neměnnosti vlastností -15 °C +60 °C
• skladovací teplota -20 °C +50 °C
• vyrobeno v Itálii

Materiál:

• tělo mosaz CW 617 N - DW UNI-EN 12165:2016
• ovládání chrom ABS oliva
• senzor kapalina

Použití:

• ovládání termostatických ventilů se závitem M30x15

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

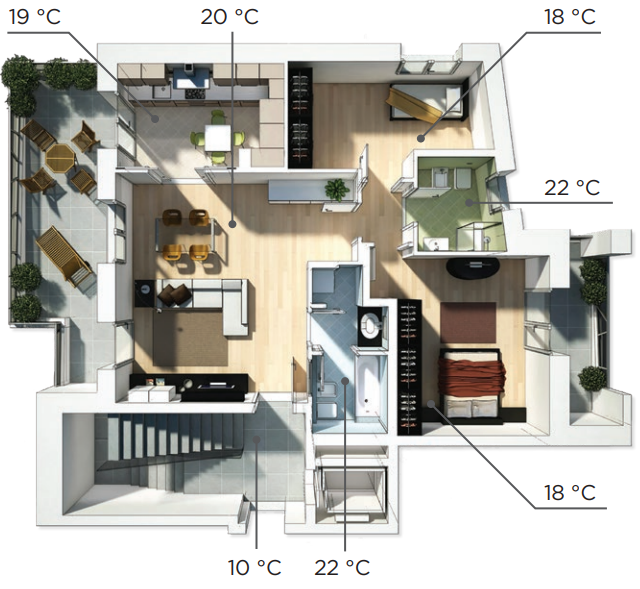

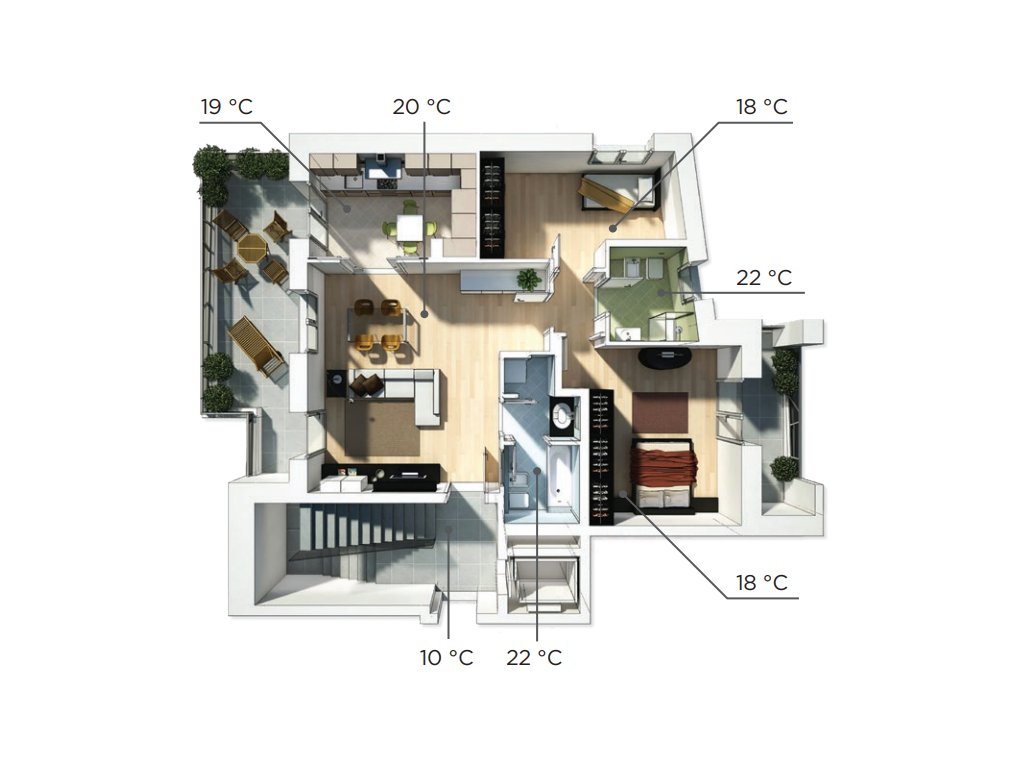

Termostatické hlavice umožňují ovládat pomocí termostatických ventilů každou místnost samostatně (specificky nastavenou teplotou radiátorů) a tím zvýšit komfort a skutečnou úsporu energie. Termostatické hlavice dokážou také udržovat protizámrazovou teplotu (poloha ), což je velmi užitečné proti poškození mrazem, když nejsou místnosti používány. V létě doporučujeme nastavit hlavice na maximální otevření termostatického ventilu (poloha 5). Úsporný režim poloha 3 = 20 °C.

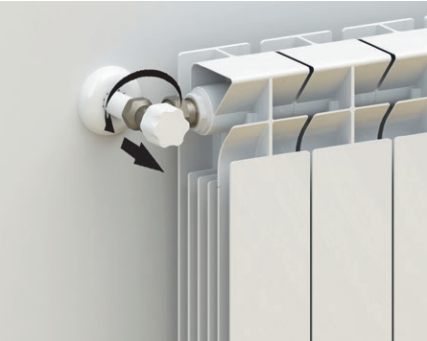

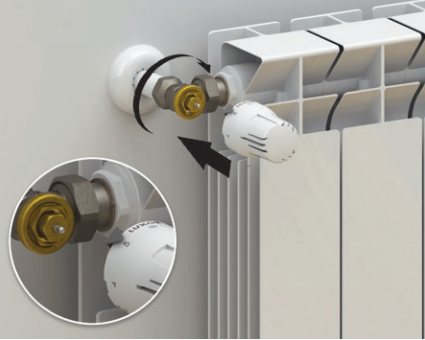

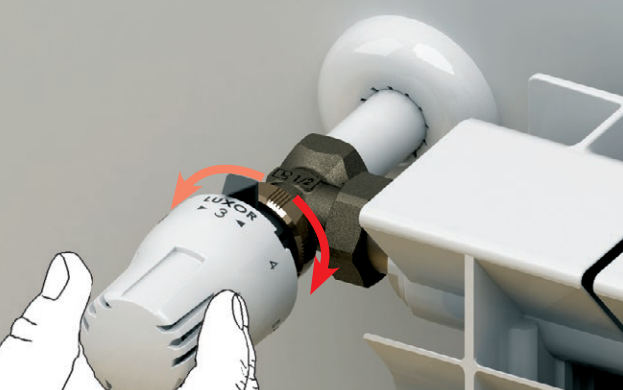

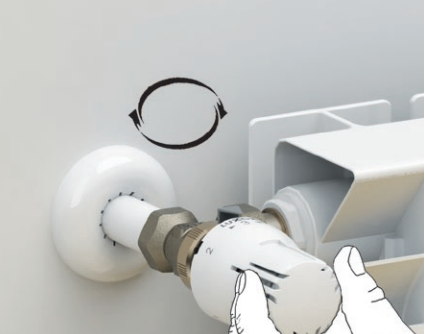

Před instalací termostatické hlavice na termostatický ventil nastavte otevřete hlavici do plna, tzn. nastavte na polohu 5. Odšroubujte ochrannou krytku ABS bílá RAL 9016 namontovanou na termostatickém ventilu na radiátoru. Nasaďte termostatickou hlavici na tělo ventilu tak, aby symbol 5 byl na hlavici nahoře. Převlečnou maticí (objímkou), která je na termostatické hlavici, našroubujte na závit termostatického ventilu a pořádně utáhněte. Poté nastavte hlavici do požadované polohy.

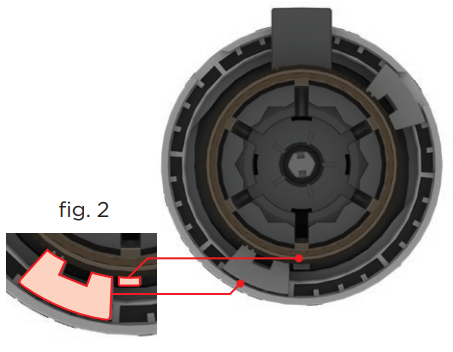

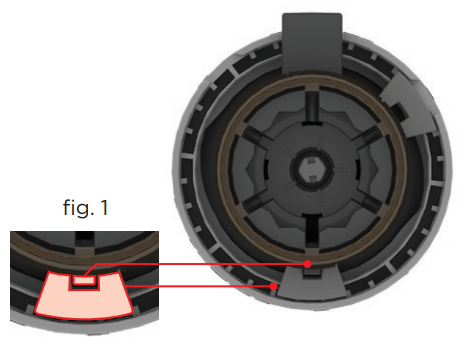

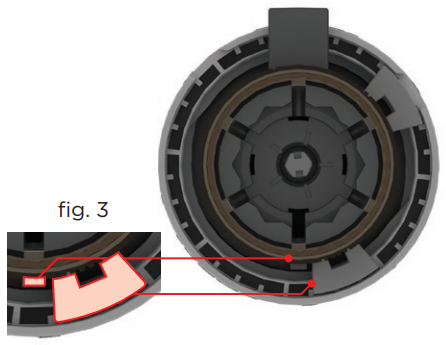

Teplotní rozsah termostatické hlavice lze omezit a aretovat pomocí dodaného kolíku. Chcete-li uzamknout teplotu na pozici 3, otočte hlavicí tak, aby ukazatel odpovídal požadované poloze. Teplotu lze uzamknout vložením kolíku vidlice přes drážku umístěnou diametrálně proti indexu (fig. 1). Zasuňte kolík vidlice nalevo od drážky pro omezení teploty na hodnoty mezi 3 a 5 (fig. 2), doprava pro nastavení teplotního rozsahu mezi 3 a  (fig. 3 ).

 Doporučení pro správné fungování termostatické hlavice:

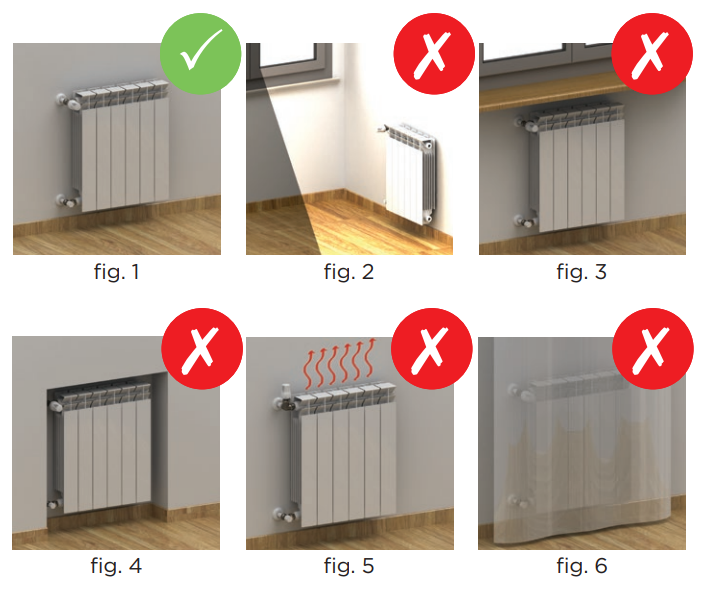

Termostatické hlavice TT3000 lze použít na všechna topná tělesa. Nedoporučujeme instalovat tam, kde je omezeno sálání teplého vzduchu z radiátoru nějakou bariérou, jakou jsou např. police, závěsy nebo nábytek. Pokud tomu nelze zabránit, počítejte s tím, že nastavení pokojové teploty podle takto instalované termostatické hlavice bude nepřesné a cirkulace teplého vzduchu v místnosti bude díky překážkám značně omezena. V systémech, kde jsou všechna topná tělesa řízena termostatickými hlavicemi, je vhodné instalovat obtokový ventil, aby nedocházelo k hluku způsobenému přílišným tlakovým rozdílem, který by mohl vzniknout uvnitř termostatických ventilů. Termostatické hlavice musí být instalovány mimo tepelné proudy obklopující topné těleso (fig.1) a přímé sluneční záření (fig. 2). Neinstalujte termostatické hlavice pod police (fig. 3), do výklenku (fig. 4), do proudu tepla (fig. 5) nebo za závěsy (fig. 6). Tyto druhy instalace nejsou správné, protože mohou způsobit, že hlavice bude měřit hodnoty teploty, které se neshodují se skutečnou teplotou v místnosti.

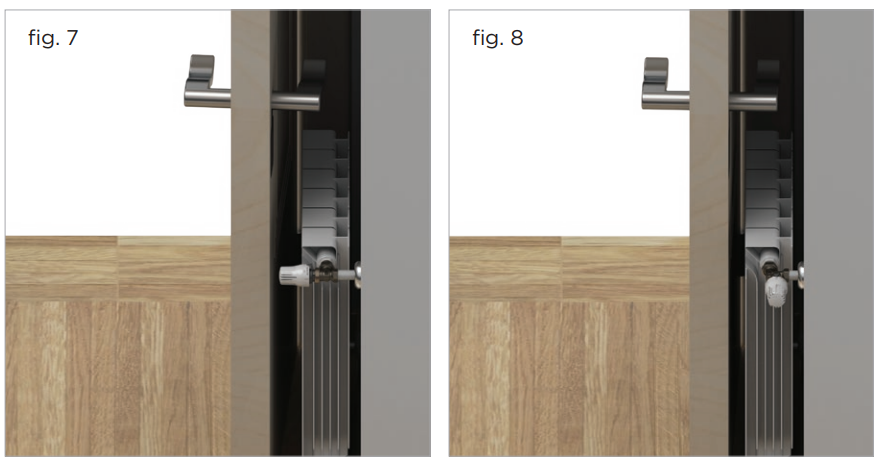

Pokud je topné těleso instalováno jako na obr. 7, může nastat řada problémů. Dveře se nedají úplně otevřít a pokud nebyly opatřeny zarážkou, mohou narazit do termostatické hlavice a poškodit ji. V takových případech je vhodné použít reverzní radiátorový ventil, jak je znázorněno na obr. 8.

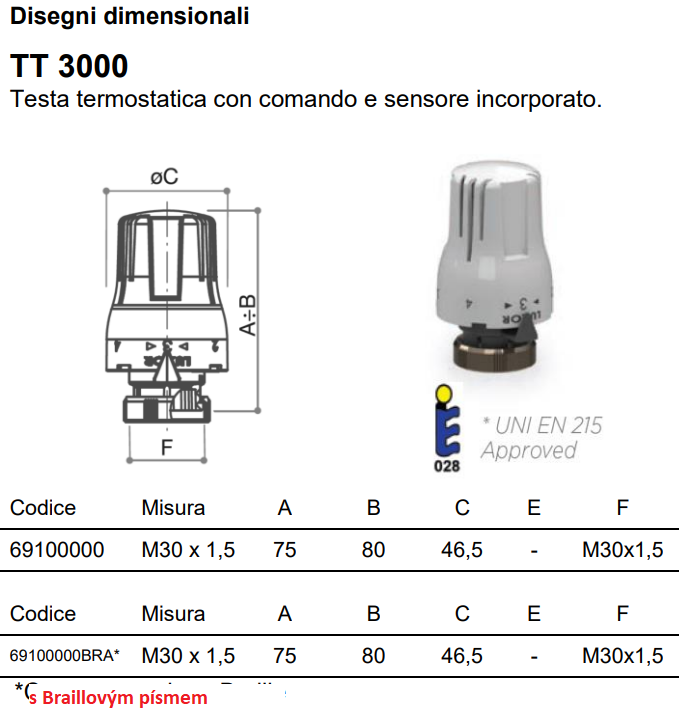

Rozměr:
