LUXOR M 320/A termostatický radiátorový ventil 1/2"x3/4"EK reverzní boční

Detailní popis produktu

LUXOR M 320/A termostatický ventil 1/2"x3/4" Eurokonus reverzní boční

Popis:

• pro rozvody vody a topení
• pro boční připojení radiátoru
• projekční podklady pošleme na vyžádání
• možnost přednastavení průtoku (6 pozic)
• možnost výměny jednoho z těsnících O-kroužků na ovládacím vřetenu bez vypouštění systému
• připojení 1/2"x3/4" Eurokonus
• provedení boční
• provedení reverzní
• maximální pracovní tlak 10 bar
• maximální diferenční tlak 1 bar
• maximální pracovní teplota 120 °C
• vyrobeno v Itálii

Materiál:

• tělo mosaz CW 617 N - DW UNI-EN 12165:2016
• plastová krytka ABS (oliva) bíla RAL9016
• dřík z nerezové oceli
• povrchová úprava poniklované

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

Plastový kryt chrání závit ventilu při montáži a můžeme jej v krajním případě použít i k ručnímu ovládání termostatického ventilu. Umožňuje úplné uzavření ventilu. Umožňuje kalibraci při jmenovitém zdvihu. Našroubujte krytku ventilu bez vyvíjení tlaku, dokud nebude ventil zcela uzavřen. Nakreslete referenční čáru na tělo ventilu v jednom ze zářezů plastové krytky. Odšroubujte poté uzávěr o 2 zářezy. Po instalaci termostatické hlavice krytku nevyhazujte.

Těsnění lze snadno vyměnit bez vypouštění systému. Odšroubujte kruhovou matici s šestihranem pomocí klíče 13. Odstraňte vadný O-kroužek, očistěte nerezovou tyčinku a vložte nové těsnění. Namontujte matici zpět a zašroubujte ji na doraz.

Chcete-li nastavit maximální průtok termostatického ventilu, zarovnejte referenční značku na tyčince s pozicí 6 na těle ventilu. Aby nedocházelo k nadměrné hlučnosti systému, nepoužívejte termostatické ventily s hodnotou ∆P vyšší než 0,2-0,25 bar. Před spuštěním systému zkontrolujte, zda je volič průtoku správně umístěn v poloze 6.

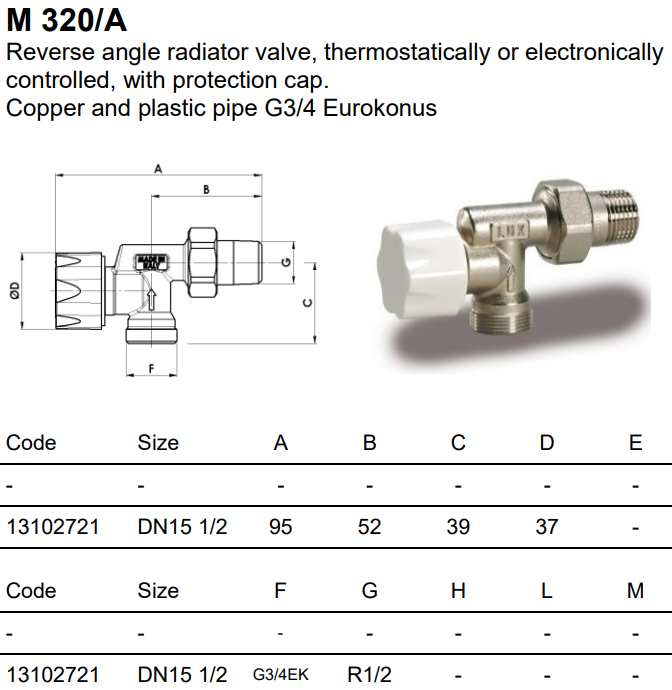

Řez:

Rozměr:

Průtokový diagram:
