LUXOR M 176 H-ventil radiátorový 3/4"x3/4"EK regulační přímý
Kód: 13472700
Související produkty
Detailní popis produktu
LUXOR M 176 H-ventil radiátorový 3/4"x3/4"EK regulační přímý
Popis:
- pro rozvody vody a topení
- pro spodní připojení radiátoru

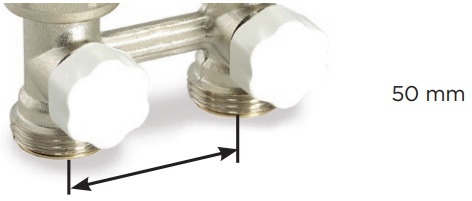

- pro dvoutrubkové připojení (rozteč 50 mm)
- projekční podklady pošleme na vyžádání
- možnost přednastavení průtoku (omezením zdvihu uzávěru ventilu)
- připojení G 1/2"x3/4" Eurokonus
- provedení přímý
- těsnící o-kroužek a ploché těsnění
- maximální pracovní tlak 10 bar
- maximální diferenční tlak 1 bar
- maximální pracovní teplota 120 °C
- vyrobeno v Itálii
Použití:
- pro dopojení topné a vratné vody k deskovému radiátoru se spodním připojením
Materiál:
- tělo mosaz CW617N
- zátka mosaz CW614N
- plastová krytka ABS (oliva) bíla RAL9016
- povrchová úprava poniklované
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
Řezání trubky. Chcete-li provést správný řez, použijte speciální řezák, abyste trubku nedeformovali v řezu a věnujte zvláštní pozornost tomu, aby byl řez kolmý k ose trubky.
.
Zahlubování. Odstraňte otřepy z trubky po řezu.
Pokud má radiátor spodní připojení G 1/2", použijte do radiátoru adaptér M 532 (není součástí balení) a utáhněte jej.
Utáhněte převlečné matice H-ventilu na připojení k radiátoru.
Na spojení trubky s radiátorovým regulačním ventilem použijte specifickou tvarovku a těsnící prvky. Potom utáhněte tvarovku a ventil nejlépe momentovým klíčem.
Nastavení průtoku ventilu. A Odšroubujte plastovou krytku závitu ventilu. C Pomocí šestihranného imbusového klíče 6 nastavte požadovaný průtok. Otevřete (uzavřete) ventil o potřebný počet otáček. B Po nastavení průtoku našroubujte plastovou krytku zpět na závit ventilu a bez použití nadměrné sily krytku dotáhněte.
Těsnost H-ventilu je zajištěna o-kroužkem a plochým těsněním uvnitř zátky. V uzavřené poloze je těsnost zajištěna o-kroužkem a kuželovým kovovým nákružkem.

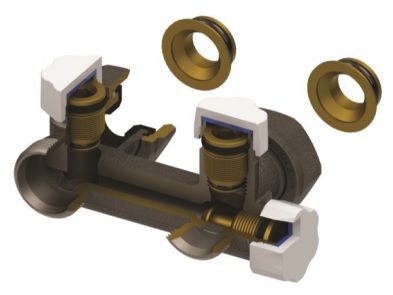

Řez:

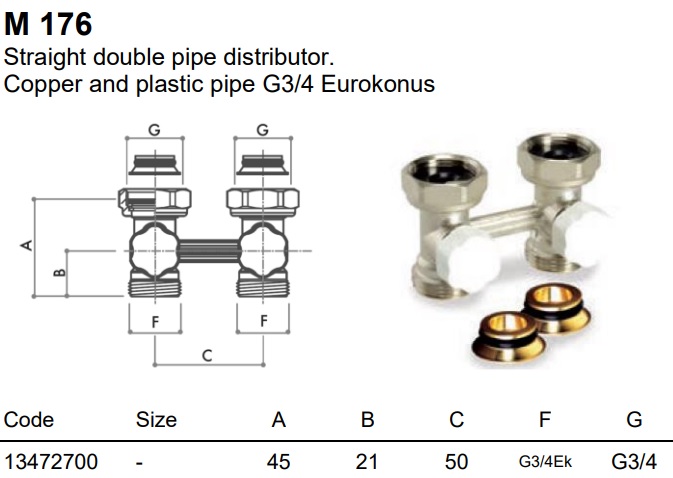

Rozměr:

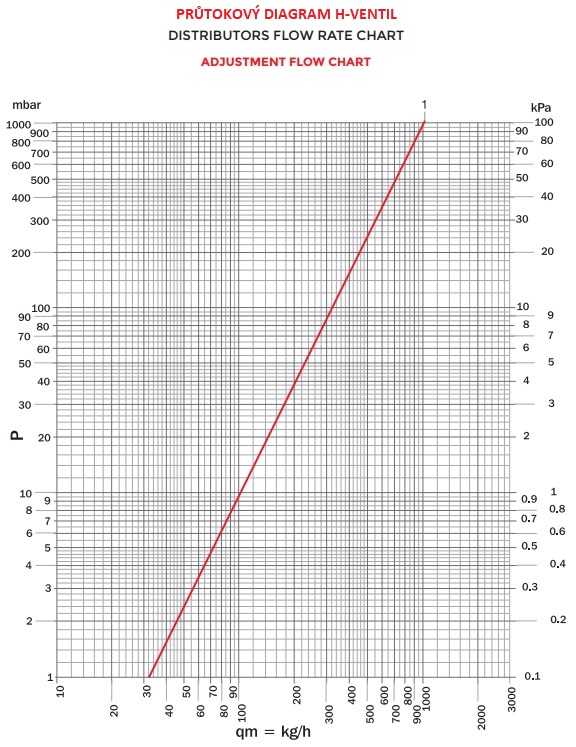

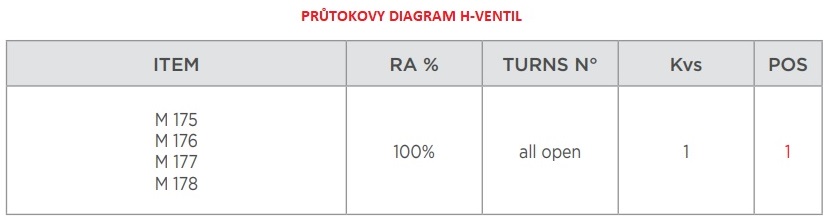

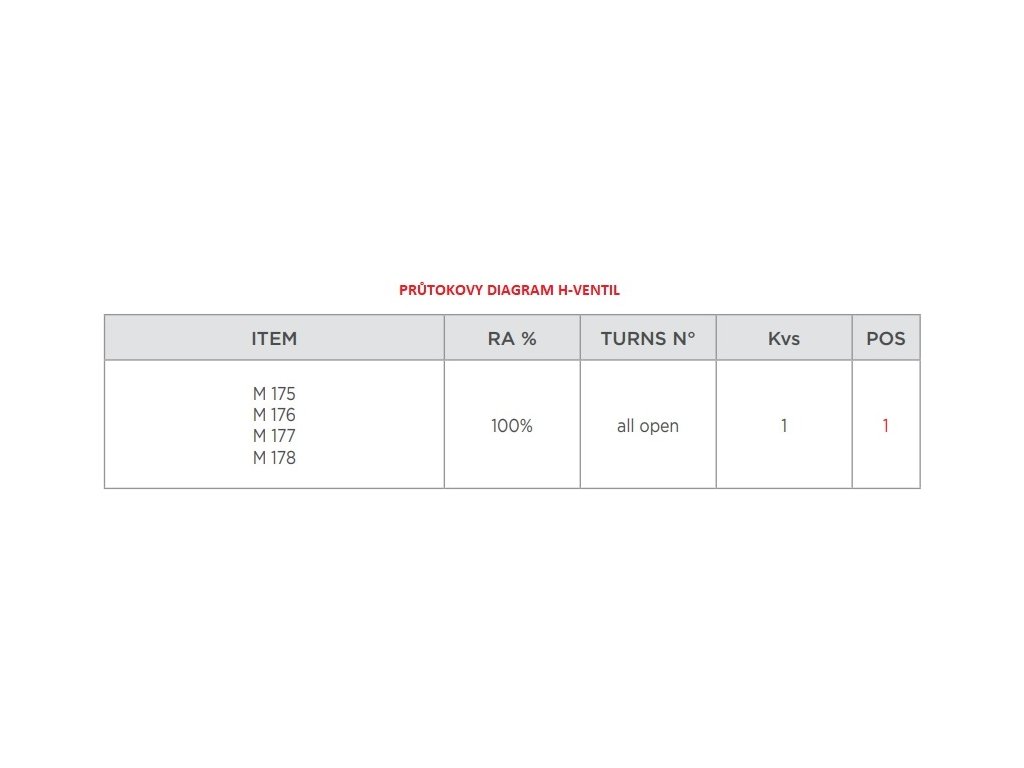

Průtokový diagram:
Luxor S.p.A.
Společnost Luxor S.p.A. byla založena v roce 1960 v Carpenedolo, provincii Brescia v Itálii pod názvem Luxor Minuterie Idrauliche. Na počátku 60. let byl výrobní závod rozšířen a přesunut do Montichiari, vždy ve stejné provincii Brescia.
Luxor S.p.A. vyrábí flexibilní hadice pro pitnou vodu a průmyslové instalace, komponenty pro hydraulické systémy: potrubí, poddřezové baterie, odpady a sifony.
V průběhu 80. let byla zahájena výroba: ruční radiátorové a termostatické ventily; rozdělovače pro sanitární systémy, tradiční vytápění a sálavé vytápění/chlazení; zařízení pro systémy ústředního vytápění; směšovací jednotky, rozdělovače s čerpadlovou skupinou; systémy měření tepla; tvarovky pro měděné a vícevrstvé potrubí.
Každý výrobek Luxor S.p.A. je navržen tak, aby zachoval a neměnil čistotu vody měl co nejnižší dopad na životní prostředí. Luxor S.p.A. vyrábí produkty bez obsahu niklu, které chrání spotřebitele před potenciálními alergiemi, které jsou dnes tak rozšířené.
- 100 % Made in Italy od roku 1960
- 23 000 000 produktů distribuovaných ve více než 60 zemích světa
Pokud si nejste jisti, poradíme vám s řešením!
Volejte + 420 702 120 202 nebo pište na info@novalinea.cz.
Doplňkové parametry
| Kategorie: | H-ventil |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.255 kg |
| EAN: | 8023601086541 |
| Použití: | voda a topení |
| Provedení: | h-ventil, přímý |
| Připojení G 3/4" Eurokonus: | 3/4" |
| Výrobce: | Luxor S.p.A. |
| ? Materiál: | CW617N |
| Provozní teplota: | 0 °C +120 °C |
| Provozní tlak: | PN 10 |
| Regulace: | uzavírací |
| ? Těsnění: | o-kroužek a ploché těsnění |
-
Technický list LUXOR M 176 H-ventil radiátorový 3/4"x3/4" Eurokonus přímý (655.2 kB)
-
Montážní list LUXOR M 176 H-ventil radiátorový 3/4"x3/4" Eurokonus přímý (1.6 MB)
