LUXOR KT2069/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový úhlový pravý chrom

Detailní popis produktu

LUXOR KT2069/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový úhlový pravý chrom

Popis:

• pro rozvody vody a topení
• jako uzavírací armatura
• ventil lze plně uzavřít i plastovou krytkou bez použití termostatické hlavice
• projekční podklady pošleme na vyžádání
• připojení G 1/2"x3/4" Eurokonus
• provedení rohový, úhlový, pravý
• termostatická hlavice vpravo
• provedení chrom
• maximální pracovní tlak 10 bar
• maximální diferenční tlak 1 bar
• maximální pracovní teplota 120 °C
• vyrobeno v Itálii

Použití:

• uzavírací armatura ke koupelnovým radiátorům

Materiál:

• tělo mosaz CW617N
• vnitřní komponenty CW614N
• plastová krytka ABS (oliva) bíla RAL9016

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Řezání trubky. Chcete-li provést správný řez, použijte speciální řezák, abyste trubku nedeformovali v řezu  a věnujte zvláštní pozornost tomu, aby byl řez kolmý k ose trubky.

.

Zahlubování. Odstraňte otřepy z trubky po řezu.

Namontujte do radiátoru odpovídající šroubení, tvarovku.

Na spojení trubky s radiátorovým regulačním ventilem použijte specifickou tvarovku a těsnící prvky. Potom utáhněte tvarovku a ventil nejlépe momentovým klíčem.

Plastový kryt chrání závit ventilu při montáži a můžeme jej v krajním případě použít i k ručnímu ovládání termostatického ventilu. Umožňuje úplné uzavření ventilu. Umožňuje kalibraci při jmenovitém zdvihu. Našroubujte krytku ventilu bez vyvíjení tlaku, dokud nebude ventil zcela uzavřen. Nakreslete referenční čáru na tělo ventilu v jednom ze zářezů plastové krytky. Odšroubujte poté uzávěr o 2 zářezy. Po instalaci termostatické hlavice krytku nevyhazujte.

Těsnění lze snadno vyměnit bez vypouštění systému. Odšroubujte kruhovou matici s šestihranem pomocí klíče 13. Odstraňte vadný O-kroužek, očistěte nerezovou tyčinku a vložte nové těsnění. Namontujte matici zpět a zašroubujte ji na doraz.

Chcete-li nastavit maximální průtok termostatického ventilu, zarovnejte referenční značku na tyčince s pozicí 6 na těle ventilu. Aby nedocházelo k nadměrné hlučnosti systému, nepoužívejte termostatické ventily s hodnotou ∆P vyšší než 0,2-0,25 bar. Před spuštěním systému zkontrolujte, zda je volič průtoku správně umístěn v poloze 6.

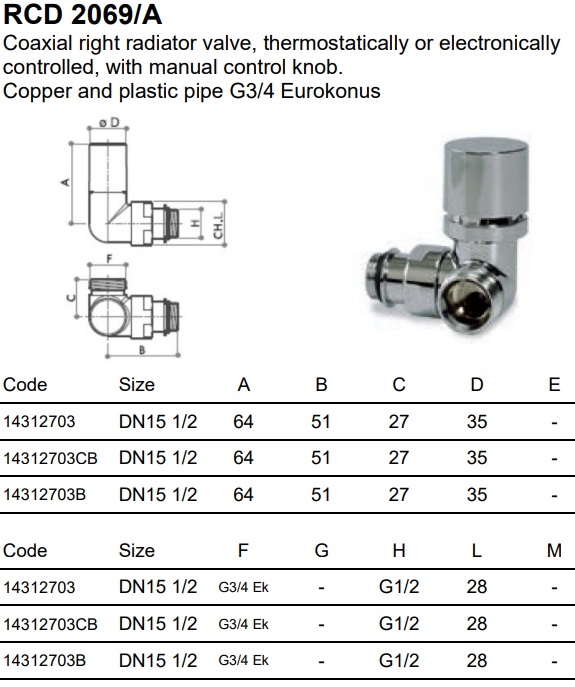

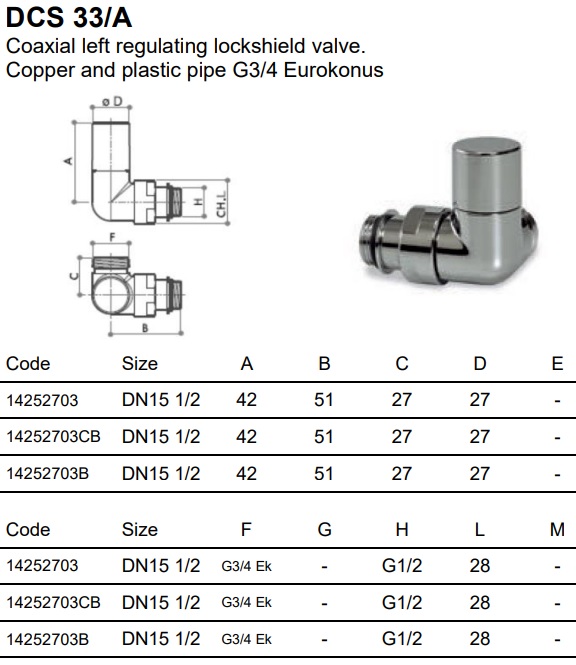

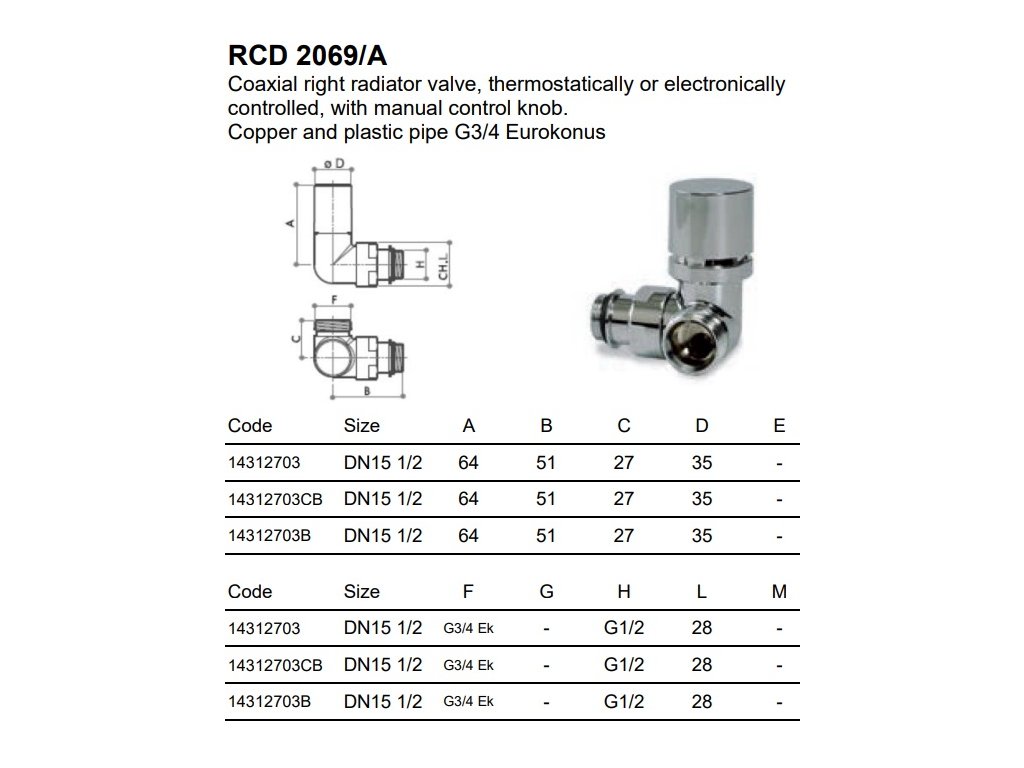

Rozměry:

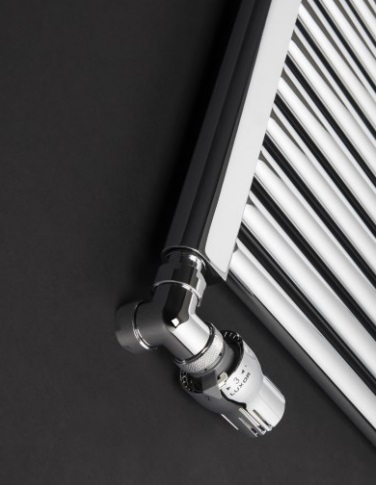

Aplikace:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
