LUXOR KT2059/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový chrom
Kód: 99458774
Související produkty
Detailní popis produktu

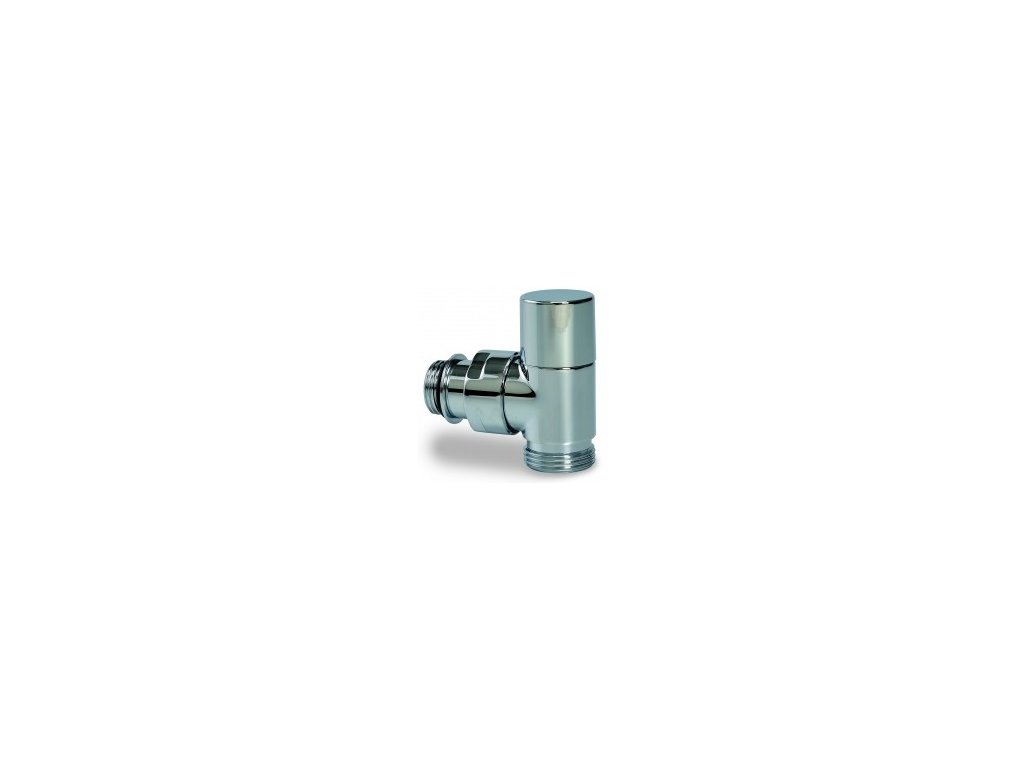

LUXOR KT2059/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový chrom
Prodlužte si životnost termostatických hlavic a ventilů. Mimo topnou sezónu je otevřete do plna.
Popis:
- pro rozvody vody a topení
- jako uzavírací armatura
- ventil lze plně uzavřít i plastovou krytkou bez použití termostatické hlavice
- projekční podklady pošleme na vyžádání
- připojení G 1/2"x3/4" Eurokonus
- provedení rohový
- termostatická hlavice do prostoru vpravo i vlevo
- provedení chrom
- maximální pracovní tlak 10 bar
- maximální diferenční tlak 1 bar
- maximální pracovní teplota 120 °C
- vyrobeno v Itálii
Materiál:
- tělo mosaz CW617N
- vnitřní komponenty CW614N
- plastová krytka ABS (oliva) bíla RAL9016
Použití:
- uzavírací armatura ke koupelnovým radiátorům
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.
Řezání trubky. Chcete-li provést správný řez, použijte speciální řezák, abyste trubku nedeformovali v řezu a věnujte zvláštní pozornost tomu, aby byl řez kolmý k ose trubky.
.
Zahlubování. Odstraňte otřepy z trubky po řezu.
Namontujte do radiátoru odpovídající šroubení, tvarovku.
Na spojení trubky s radiátorovým regulačním ventilem použijte specifickou tvarovku a těsnící prvky. Potom utáhněte tvarovku a ventil nejlépe momentovým klíčem.
Plastový kryt chrání závit ventilu při montáži a můžeme jej v krajním případě použít i k ručnímu ovládání termostatického ventilu. Umožňuje úplné uzavření ventilu. Umožňuje kalibraci při jmenovitém zdvihu. Našroubujte krytku ventilu bez vyvíjení tlaku, dokud nebude ventil zcela uzavřen. Nakreslete referenční čáru na tělo ventilu v jednom ze zářezů plastové krytky. Odšroubujte poté uzávěr o 2 zářezy. Po instalaci termostatické hlavice krytku nevyhazujte.
Těsnění lze snadno vyměnit bez vypouštění systému. Odšroubujte kruhovou matici s šestihranem pomocí klíče 13. Odstraňte vadný O-kroužek, očistěte nerezovou tyčinku a vložte nové těsnění. Namontujte matici zpět a zašroubujte ji na doraz.
Chcete-li nastavit maximální průtok termostatického ventilu, zarovnejte referenční značku na tyčince s pozicí 6 na těle ventilu. Aby nedocházelo k nadměrné hlučnosti systému, nepoužívejte termostatické ventily s hodnotou ∆P vyšší než 0,2-0,25 bar. Před spuštěním systému zkontrolujte, zda je volič průtoku správně umístěn v poloze 6.

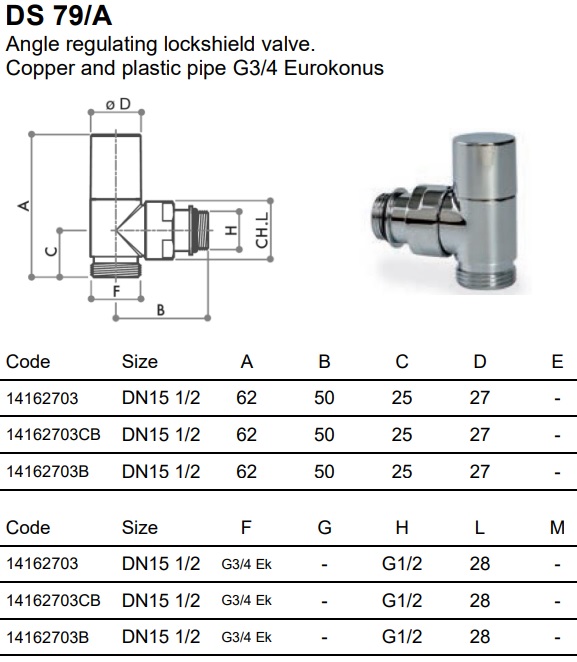

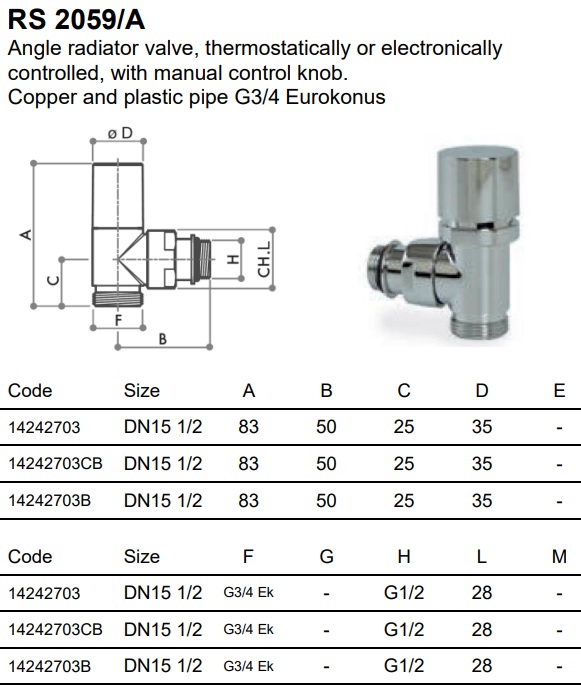

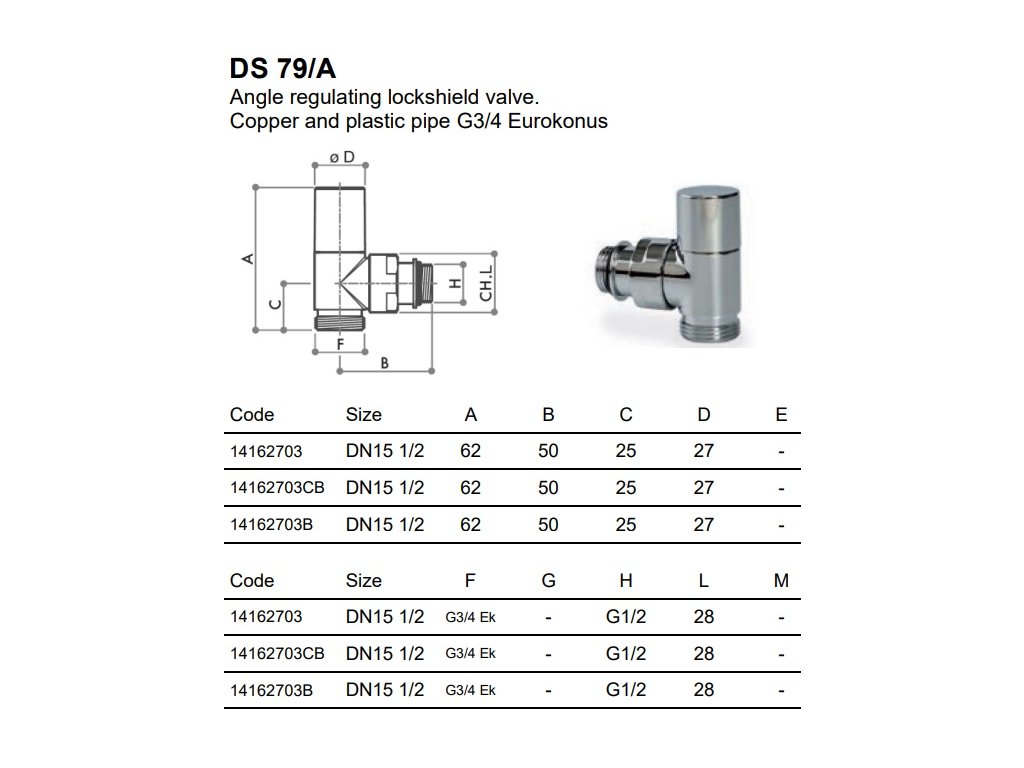

Rozměr:

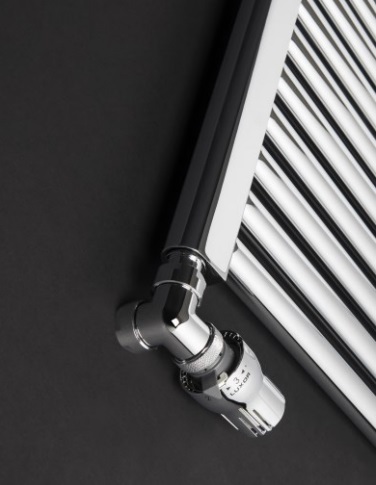

Aplikace:
Luxor S.p.A.
Společnost Luxor S.p.A. byla založena v roce 1960 v Carpenedolo, provincii Brescia v Itálii pod názvem Luxor Minuterie Idrauliche. Na počátku 60. let byl výrobní závod rozšířen a přesunut do Montichiari, vždy ve stejné provincii Brescia.
Luxor S.p.A. vyrábí flexibilní hadice pro pitnou vodu a průmyslové instalace, komponenty pro hydraulické systémy: potrubí, poddřezové baterie, odpady a sifony.
V průběhu 80. let byla zahájena výroba: ruční radiátorové a termostatické ventily; rozdělovače pro sanitární systémy, tradiční vytápění a sálavé vytápění/chlazení; zařízení pro systémy ústředního vytápění; směšovací jednotky, rozdělovače s čerpadlovou skupinou; systémy měření tepla; tvarovky pro měděné a vícevrstvé potrubí.
Každý výrobek Luxor S.p.A. je navržen tak, aby zachoval a neměnil čistotu vody měl co nejnižší dopad na životní prostředí. Luxor S.p.A. vyrábí produkty bez obsahu niklu, které chrání spotřebitele před potenciálními alergiemi, které jsou dnes tak rozšířené.
- 100 % Made in Italy od roku 1960
- 23 000 000 produktů distribuovaných ve více než 60 zemích světa
Doplňkové parametry
| Kategorie: | Sety termostatický ventil a regulační šroubení |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.7 kg |
| Použití: | voda a topení |
| Provedení: | hlavice vlevo, hlavice vpravo, chrom, levý, pravý, připojovací set, rohový, termostatický |
| Připojení G 3/4" Eurokonus: | 1/2" |
| Teplota: | 120 °C |
| Tlak: | PN 10 |
| Výrobce: | Luxor S.p.A. |
-
Technický list LUXOR KT2059/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový chrom EN (1.1 MB)
-
Montážní návod LUXOR KT2059/A set termostatický ventil a regulační šroubení 1/2"x3/4"EK rohový chrom EN (2.3 MB)
