LUXOR DD 121 uzavírací a regulační radiátorové šroubení přímé
Kód: 11261700
Související produkty
Detailní popis produktu

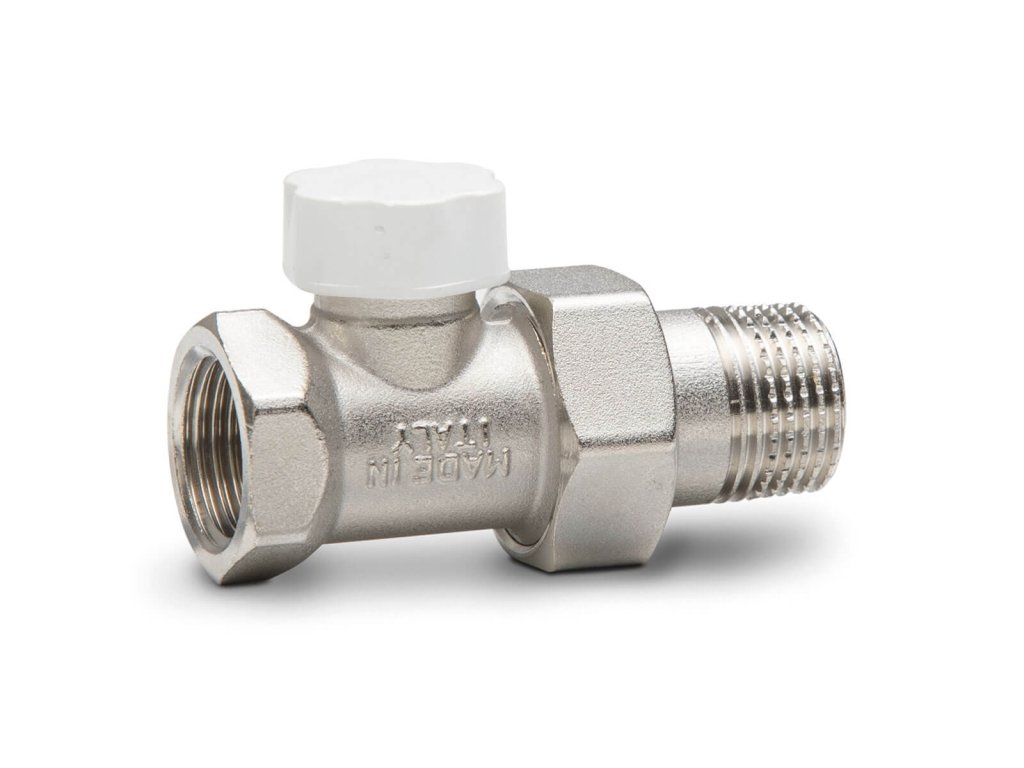

LUXOR DD 121 Uzavírací a regulační radiátorové šroubení přímé
Popis:
- pro rozvody vody a topení
- pro boční připojení radiátoru
- projekční podklady pošleme na vyžádání
- možnost přednastavení průtoku (9 pozic)
- připojení G 3/8"xR 3/8", G 1/2"xR 1/2"
- provedení přímé
- maximální pracovní tlak 10 bar
- maximální diferenční tlak 1 bar
- maximální pracovní teplota 120 °C
- vyrobeno v Itálii
Materiál:
- tělo mosaz CW617N
- zátka mosaz CW614N
- plastová krytka ABS (oliva) bíla RAL9016
- povrchová úprava poniklované
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.
Řezání trubky. Chcete-li provést správný řez, použijte speciální řezák, abyste trubku nedeformovali v řezu a věnujte zvláštní pozornost tomu, aby byl řez kolmý k ose trubky.
.
Zahlubování. Odstraňte otřepy z trubky po řezu.
Namontujte do radiátoru odpovídající šroubení, tvarovku.
Na spojení trubky s radiátorovým regulačním ventilem použijte specifickou tvarovku a těsnící prvky. Potom utáhněte tvarovku a ventil nejlépe momentovým klíčem.

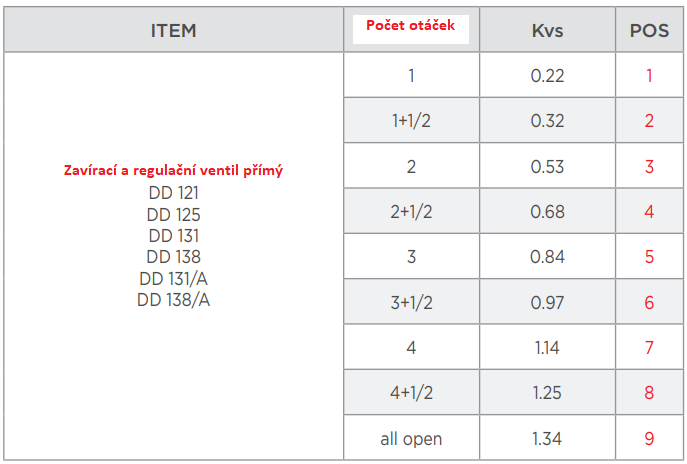

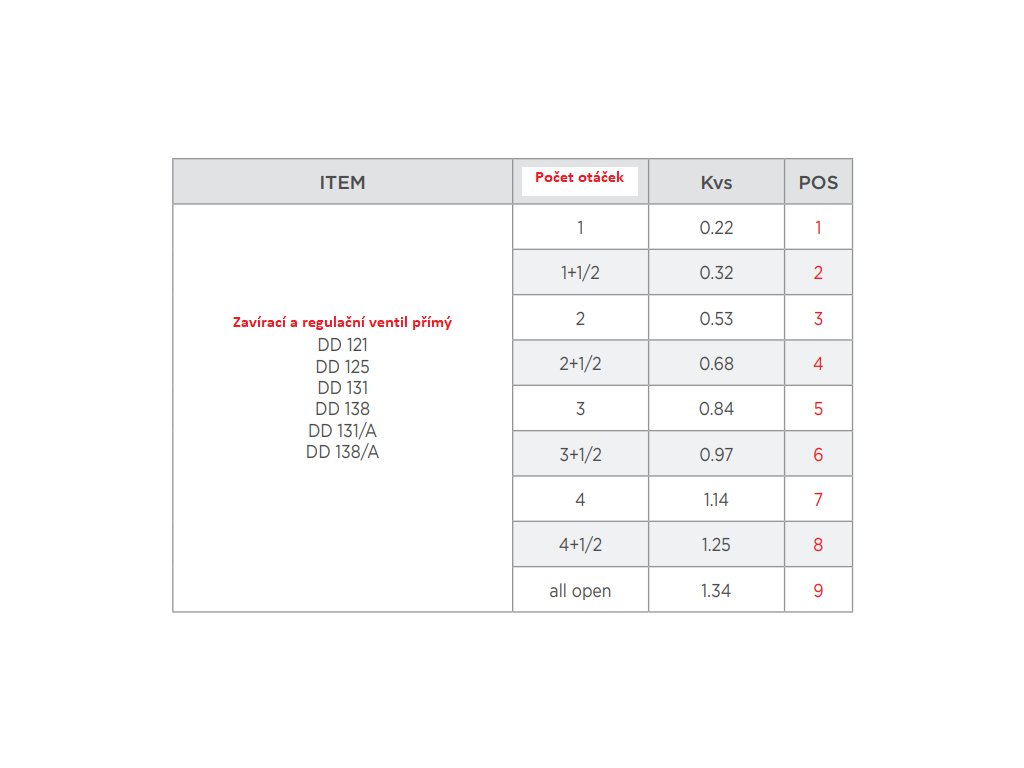

Nastavení průtoku ventilu. Odšroubujte plastovou krytku závitu ventilu. Pomocí šestihranného imbusového klíče 6 (nebo 10) nastavte požadovaný průtok. Otevřete (uzavřete) ventil o tolik otáček, kolik je uvedeno v tabulce níže. Po nastavení průtoku našroubujte plastovou krytku zpět na závit ventilu a bez použití nadměrné sily krytku dotáhněte.

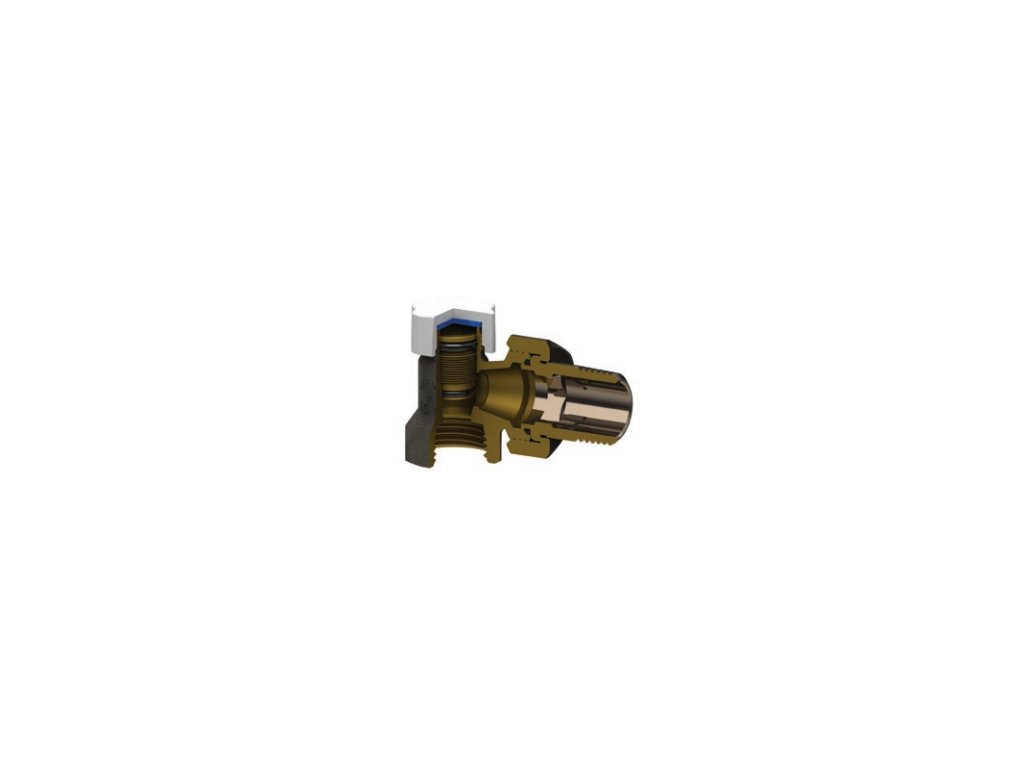

Řez:

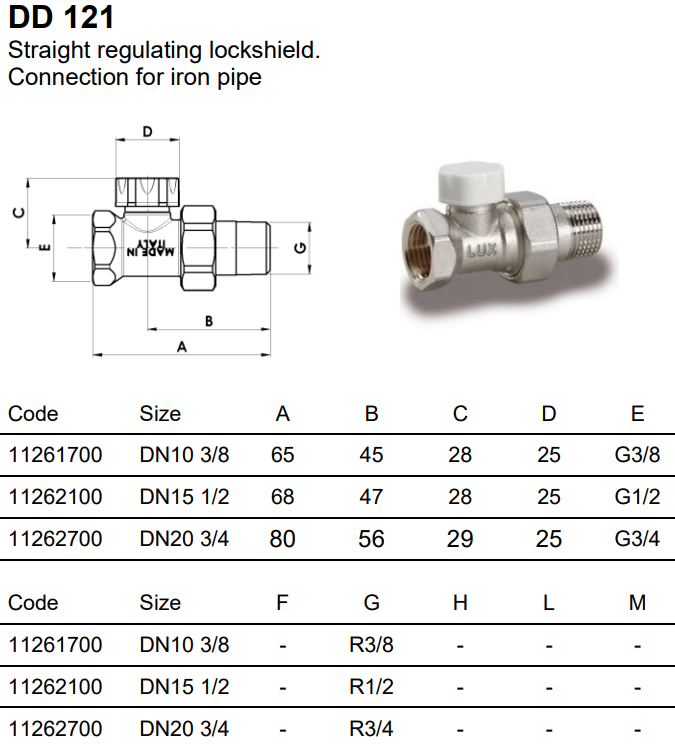

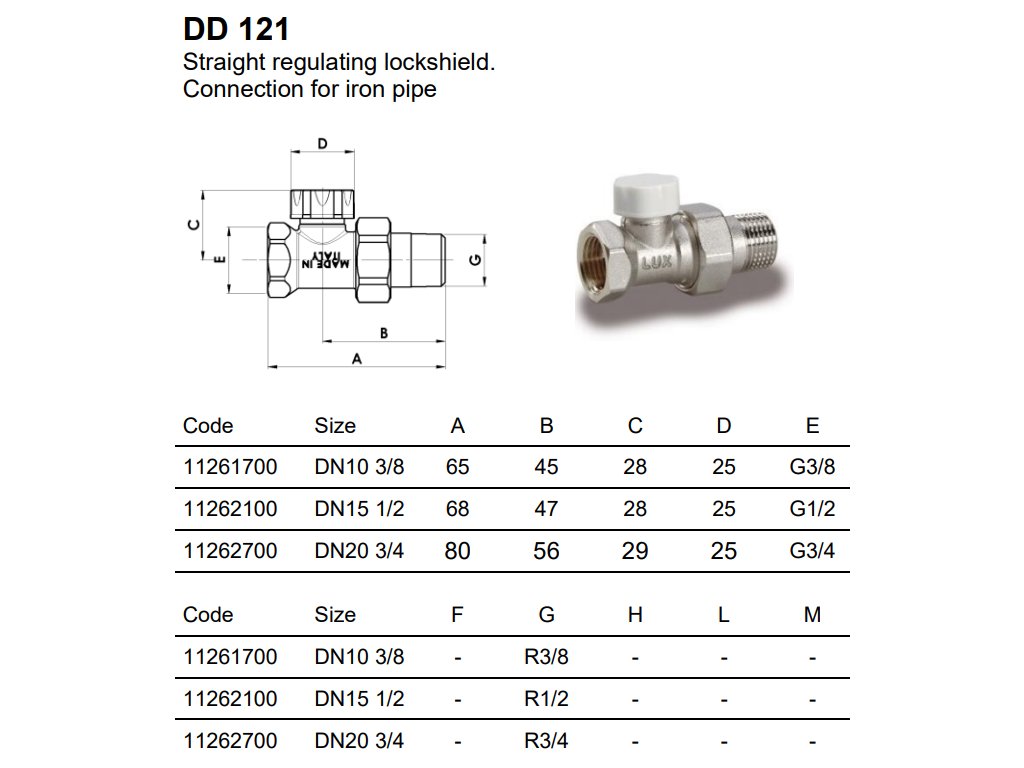

Rozměr:

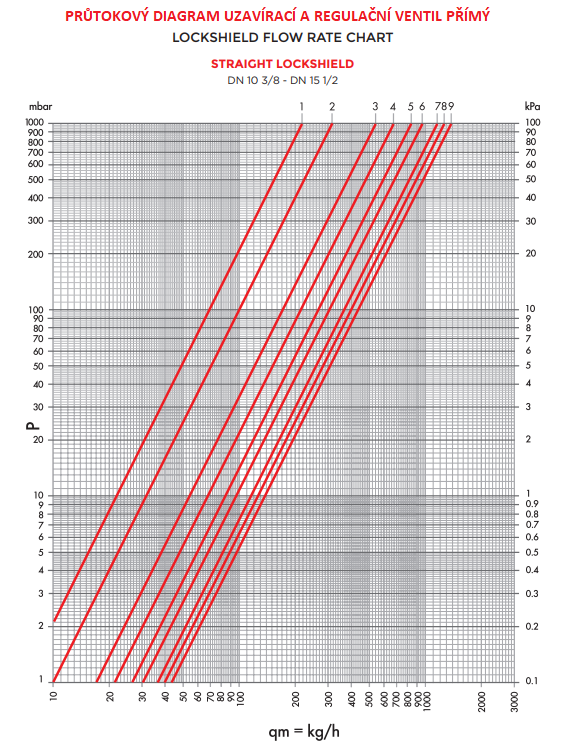

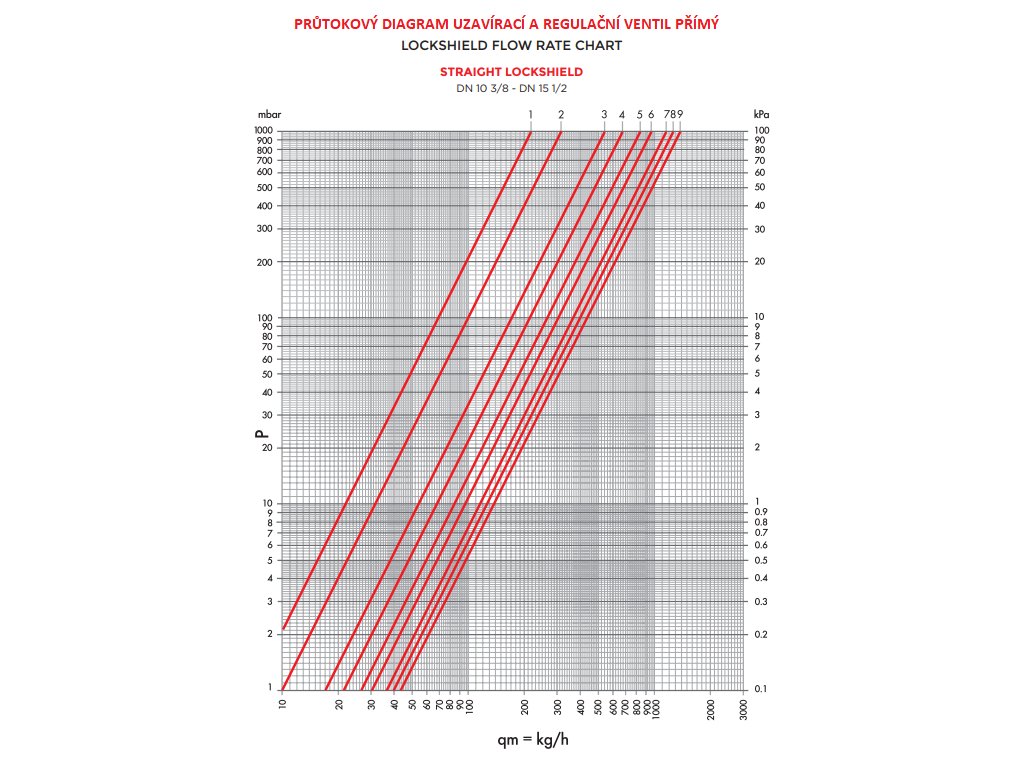

Průtokový diagram:
Luxor S.p.A.
Společnost Luxor S.p.A. byla založena v roce 1960 v Carpenedolo, provincii Brescia v Itálii pod názvem Luxor Minuterie Idrauliche. Na počátku 60. let byl výrobní závod rozšířen a přesunut do Montichiari, vždy ve stejné provincii Brescia.
Luxor S.p.A. vyrábí flexibilní hadice pro pitnou vodu a průmyslové instalace, komponenty pro hydraulické systémy: potrubí, poddřezové baterie, odpady a sifony.
V průběhu 80. let byla zahájena výroba: ruční radiátorové a termostatické ventily; rozdělovače pro sanitární systémy, tradiční vytápění a sálavé vytápění/chlazení; zařízení pro systémy ústředního vytápění; směšovací jednotky, rozdělovače s čerpadlovou skupinou; systémy měření tepla; tvarovky pro měděné a vícevrstvé potrubí.
Každý výrobek Luxor S.p.A. je navržen tak, aby zachoval a neměnil čistotu vody měl co nejnižší dopad na životní prostředí. Luxor S.p.A. vyrábí produkty bez obsahu niklu, které chrání spotřebitele před potenciálními alergiemi, které jsou dnes tak rozšířené.
- 100 % Made in Italy od roku 1960
- 23 000 000 produktů distribuovaných ve více než 60 zemích světa
Doplňkové parametry
| Kategorie: | Uzavírací a regulační šroubení |
|---|---|
| Záruka: | 24 měsíců |
| Použití: | voda a topení |
| Provedení: | přímé, radiátorové šroubení, regulační, uzavírací |
| Připojení: | 3/8", 1/2" |
| Teplota: | 120 °C |
| Tlak: | PN 10 |
| Výrobce: | Luxor S.p.A. |
-
Technický list LUXOR DD 121 uzavírací a regulační radiátorový ventil přímý (844.8 kB)
-
Montážní list LUXOR DD 121 uzavírací a regulační radiátorový ventil přímý (1.6 MB)
