ICMA MIGNON 247 redukční ventil s 1/4" připojením na manometr

Detailní popis produktu

ICMA MIGNON 247 redukční ventil s 1/4" připojením na manometr

Popis:

• pro rozvody vody a topení
• jako regulační armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4"
• připojení manometru 1/4"
• maximální pracovní tlak 16 bar
• regulace tlaku 1÷4 bar
• tovární nastavení tlaku 3 bar
• maximální pracovní teplota 90 °C
• médium voda
• vyrobeno v Itálii

Materiál:

• tělo mosaz CW617N UNI 12165
• vnitřní komponenty mosaz CW614N UNI 12164
• pružina nerez AISI 302
• o-kroužek NBR
• pružina uhlíková ocel C 701
• uzávěr NYLON PA 66

Použití:

Regulátor tlaku snižuje a stabilizuje vstupní tlak vody z veřejné sítě do rozvodů v domě (v bytě). Snižuje poruchy na armaturách v důsledku kolísání vnějšího tlaku, který je obecně vysoký. Model 247 má malé rozměry a minimální hlučnost. Používá se především v domácích rozvodech a např. jako ochrana kotle. Jednou z nejdůležitějších vlastností redukčního ventilu je, že je schopen zajistit stabilní tlak za vodovodním potrubím navzdory měnícímu se tlaku na vstupu.

Pro malé systémy, např. pro byty nebo ochrana zásobníkových ohřívačů vody, vodovodních armatur atd.

Jak to funguje:

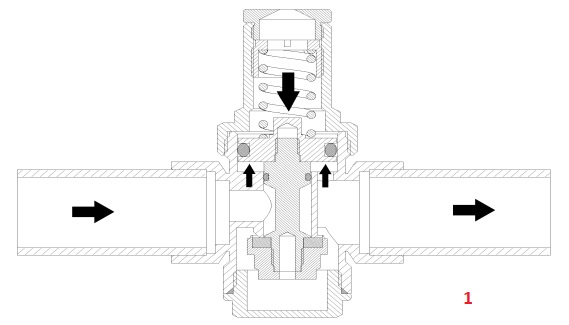

Princip činnosti regulátoru je založen na vzájemné rovnováze dvou protichůdných sil, které v regulátoru působí (1).

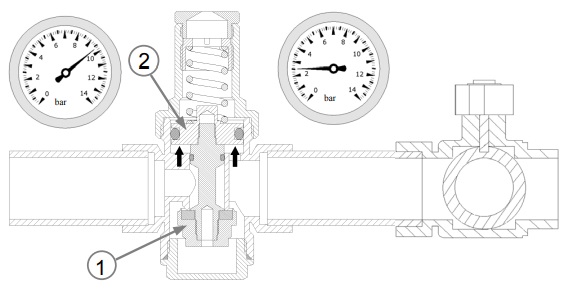

Při otevření systému se ventil (1) stlačí dolů a otevře průchod vody. Sila pružiny, která je v této fázi vyšší než síla vody. Tlak vody klesá průchodem přes průchodovou sekci ventilu a zvyšuje se průtok.

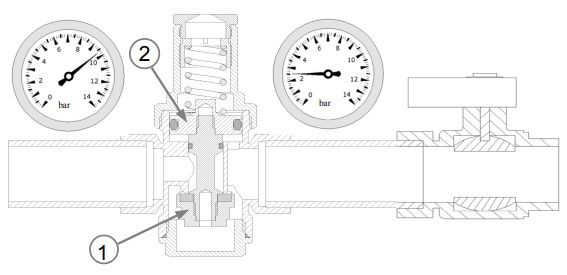

Když je systém uzavřen, tlak za pružinou se zvyšuje, dokud nedosáhne hodnoty nastavené ve fázi kalibrace.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

1 Před instalací redukčního ventilu otevřete všechny vodovodní kohoutky (vodovodní baterie atd,), abyste vyčistili systém. Odstraňte (odvzdušněte) veškerý vzduch ze systému
2 Nainstalujte uzavírací ventily před i za redukčním ventilem pro snadnější údržbu (z jedné strany rozebíratelné topenářské šroubení s plochým těsněním přímé a z druhé strany uzavírací TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem)
3 Nainstalujte redukční ventil do systému ve směru šipky vyražené na jeho těle (může být instalován vodorovně nebo svisle, ale NE obráceně)

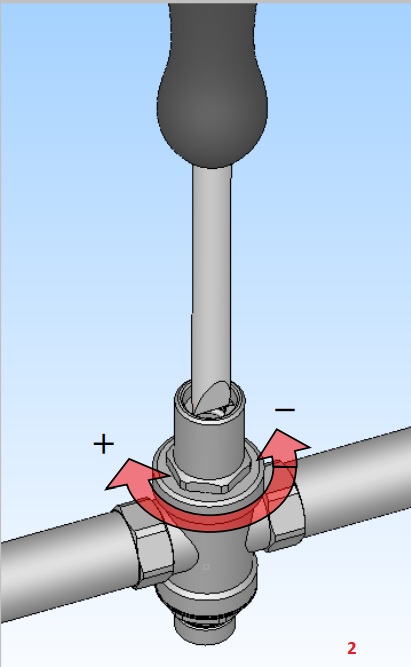

4 Kalibrace ventilu. Zavřete předřazený uzavírací ventil a nastavte hodnotu výstupního tlaku: zašroubujte pružinový kolík (otáčejte po směru hodinových ručiček) pro zvýšení tlaku a odšroubujte (otočte proti směru hodinových ručiček) pro snížení tlaku
5 Hodnota tlaku je vidět na doinstalovaném manometru

Malé rozměry regulátoru umožňují instalaci zejména v domácích systémech.

Chyby v instalaci a jejich řešení:

Když regulátor tlaku nedrží nastavenou hodnotu

Ve většině případů se jedná o nečistoty v systému, které ucpou sedlo ve ventilu. Způsobují netěsnost a možné zvýšení tlaku ve směru proudění. Aby se předešlo této poruše, doporučujeme nainstalovat filtr před regulátor (např. TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem).

Když roste tlak za regulátorem u kotle

Kotel ohřívá vodu v systému a tím následné zvyšuje i tlak. Regulátor je v zavřené poloze. Řešením je eliminace tlaku instalací expanzní nádoby mezi regulátor a kotel.

Rozměr:

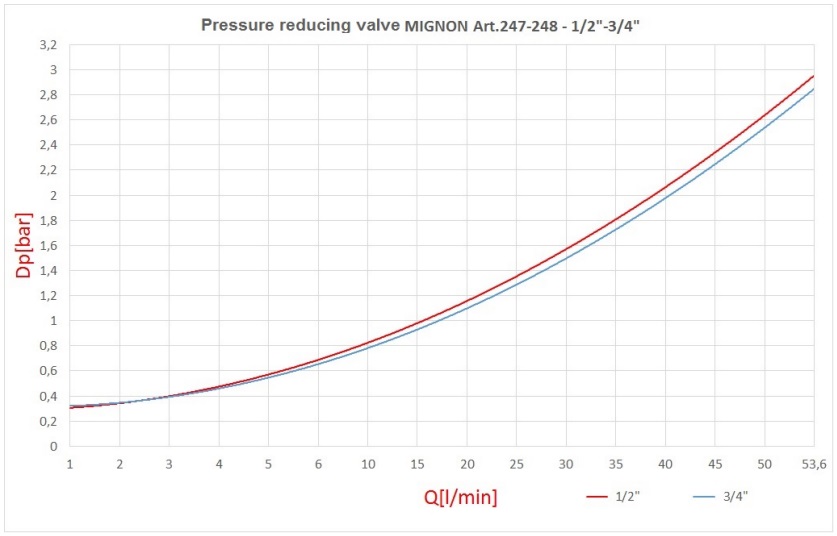

Průtokové křivky:
