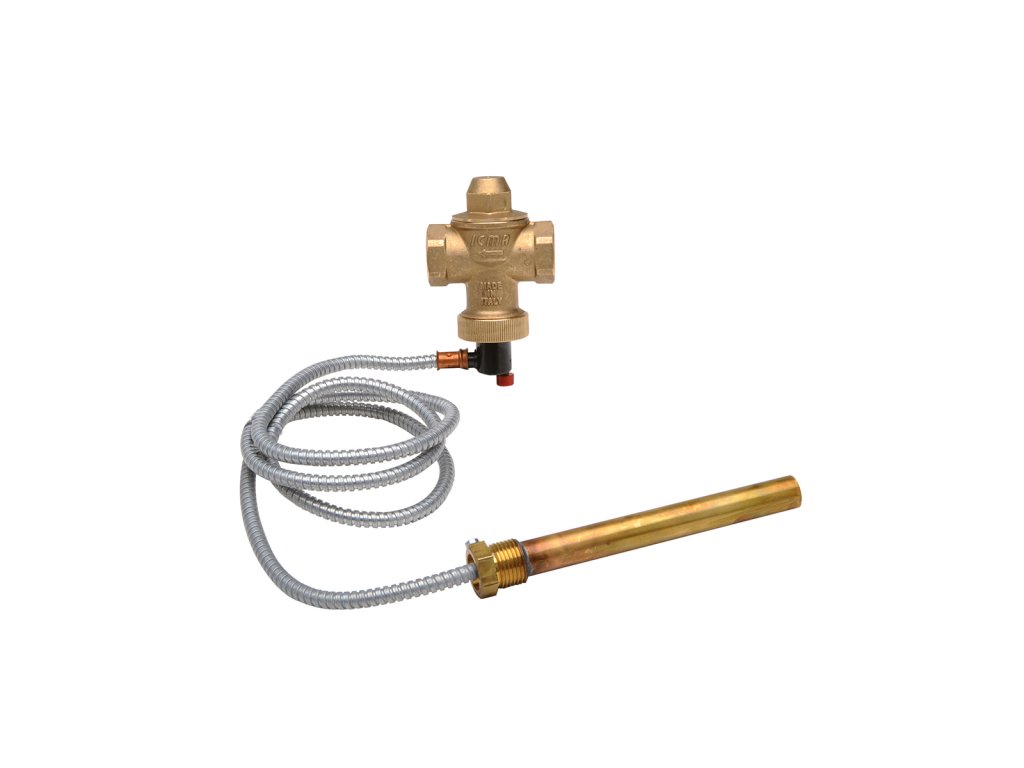

ICMA 605 bezpečnostní vypouštěcí ventil k dochlazovací smyčce
Kód: 90605AE05
Související produkty
Detailní popis produktu
ICMA 605 bezpečnostní vypouštěcí ventil k dochlazovací smyčce
Popis:
- pro rozvody vody a topení
- pro kotle na tuhá paliva
- jako bezpečnostní armatura
- projekční podklady pošleme na vyžádání
- připojení 3/4"
- délka kapiláry 1300 mm (G 1/2")
- regulace teploty 92 °C +112 °C
- maximální teplota čidla 122 °C
- maximální pracovní tlak 10 bar
- maximální pracovní teplota 95 °C
- maximální teplota okolí 80 °C
- vyrobeno v Itálii
Materiál:
- tělo mosaz CW617N UNI 12165
- kontrolní trn mosaz CW614N UNI 12164
- těsnění zátka EPDM
- o-kroužek EPDM
- pružina uhlíková ocel C 701
Použití:
V systémech ohřevu teplé užitkové vody a topení. Omezuje teplotu vody v kotlích se zásobníkem teplé vody nebo výměníkem. Když teplota vody v kotli dosáhne 95 °C, ventil se otevře a odpustí horkou vodu. Otevře přívod studené voda a začne ochlazovat kotel tak, aby se teplota dostala na bezpečné hodnoty. Zařízení odpovídá normám EN14597 a lze jej použít v systémech splňujících normy EN12828 platné pro kotle o výkonu nižším než 100 kW.
Jak to funguje:

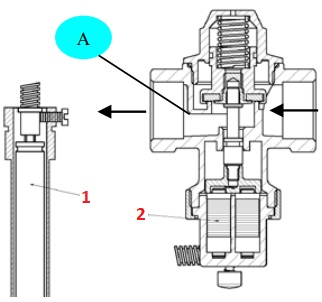

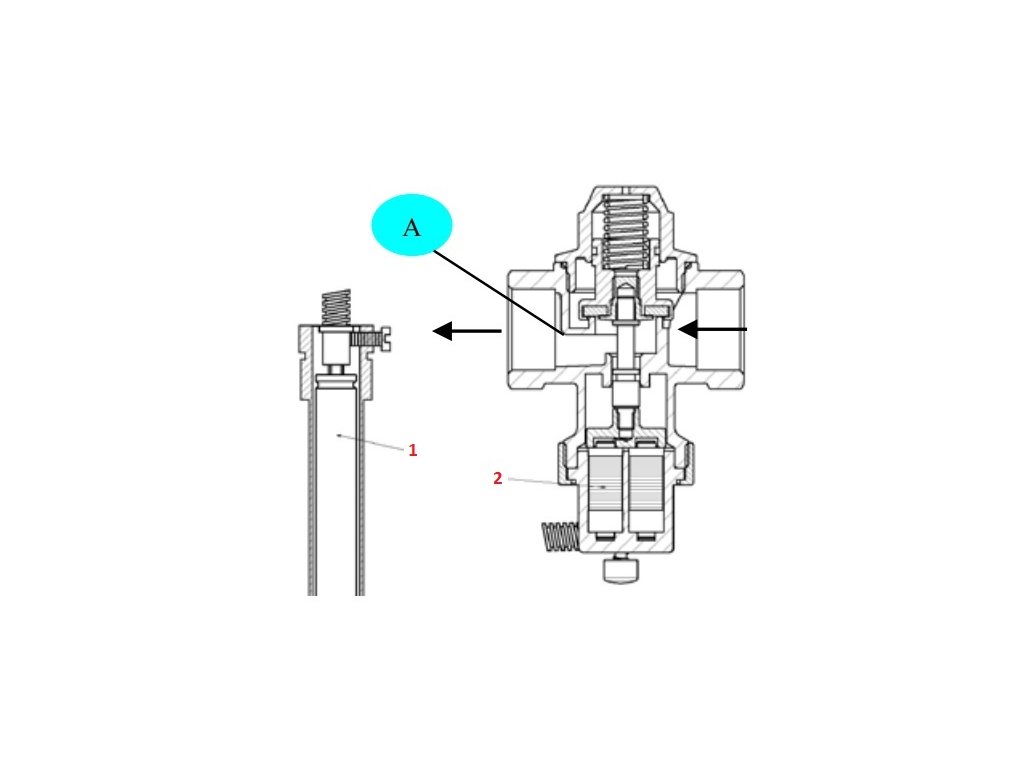

Změnou teploty v okruhu dochází ke změně skupenství v kapiláře (1), což má za následek zvětšení objemu média uvnitř kapiláry, tzn. následnou změnu délky vlnovce (2). Ten zatlačí na klapku a otevře se výpusť (A).
Pro zajištění maximální bezpečnosti provozu má ventil 2 bezpečnostní prvky, každý s nezávislým okruhem. Systém lze kdykoliv ručně vypustit červeným tlačítkem na spodní části ventilu.
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.
Před instalací pojistného ventilu zkontrolujte, zda systém neobsahuje žádné nečistoty, které by mohly poškodit nebo zablokovat vypouštěcí sedlo ventilu. Na přívodní potrubí studené vody by měl být namontován filtr mechanických nečistot. Doporučujeme nainstalovat na přívodní potrubí topného okruhu redukční ventil, kalibrovaný na provozní tlak systému. Zkontrolujte, zda je kapacita ventilu kompatibilní s hodnotami stanovenými výrobcem kotle.
Nainstalujte jímku ventilu do kotle tak, aby se nacházel mezi všemi ovládacími prvky zapnuto/vypnuto.

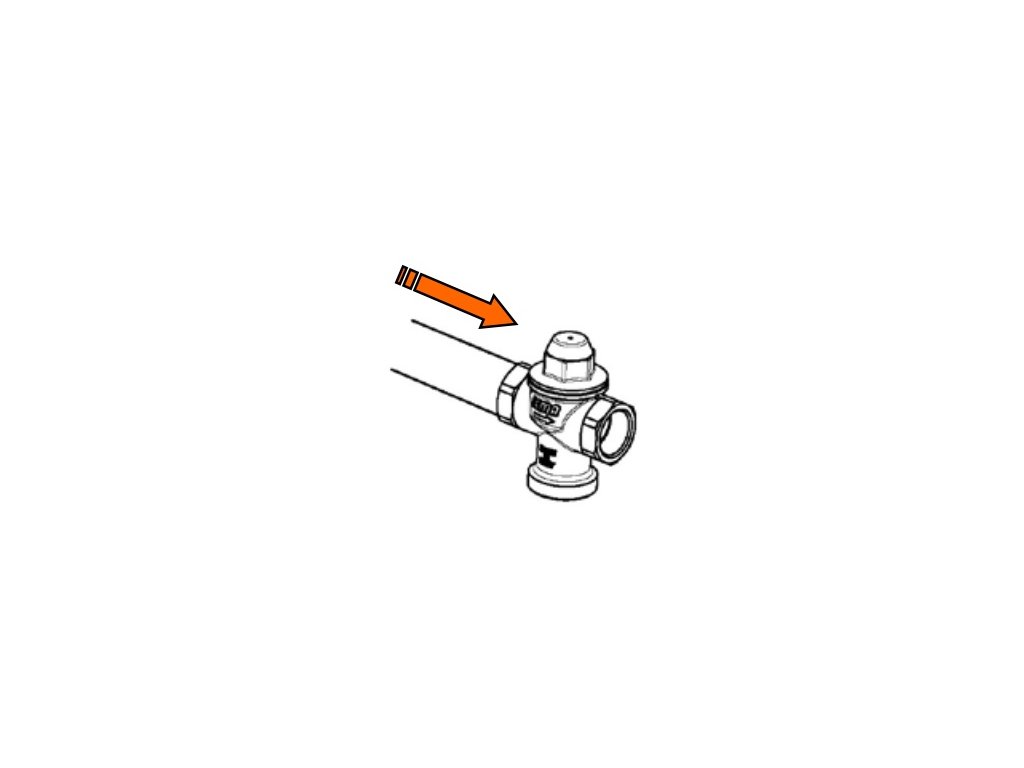

Namontujte ventil na potrubí ve směru průtoku (šipka průtoku na těle ventilu.
Vložte kapiláru do jímky a zajistěte šroubem (A).

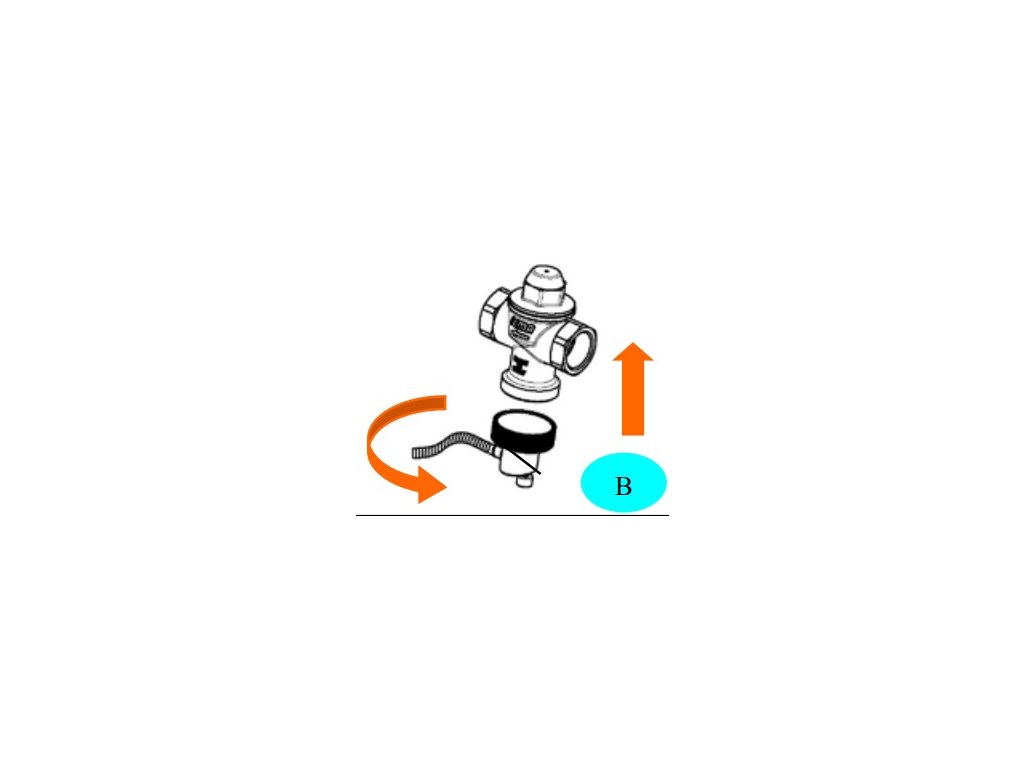

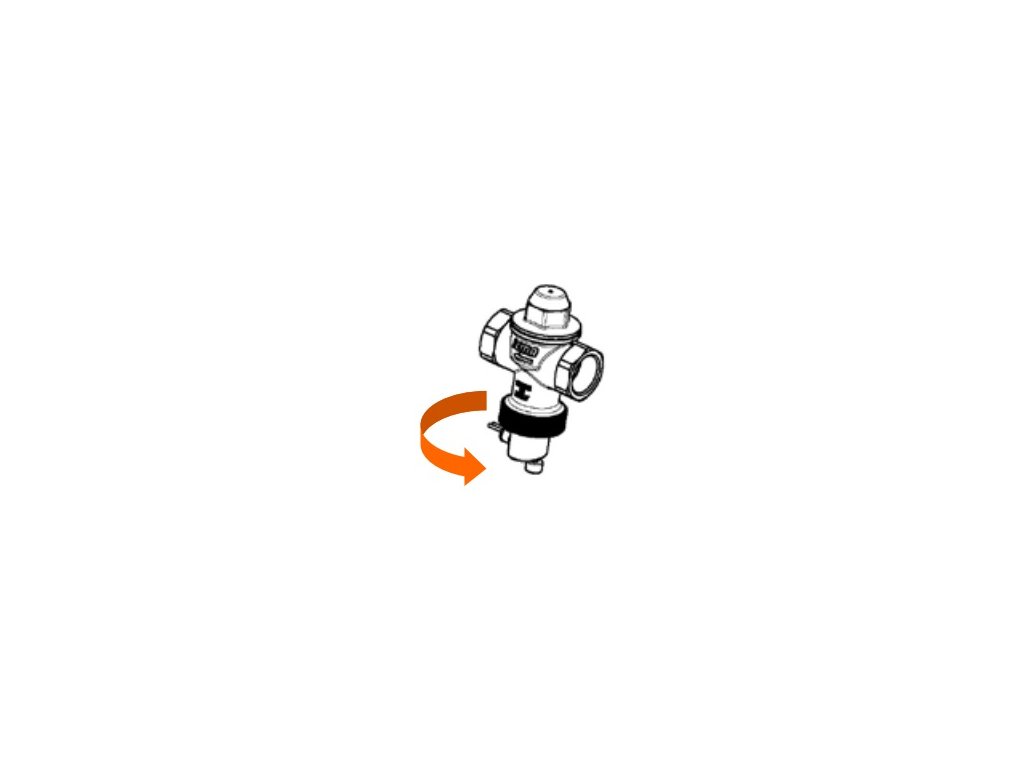

Nasaďte kryt snímače (B) na tělo ventilu a ručně jej utáhněte

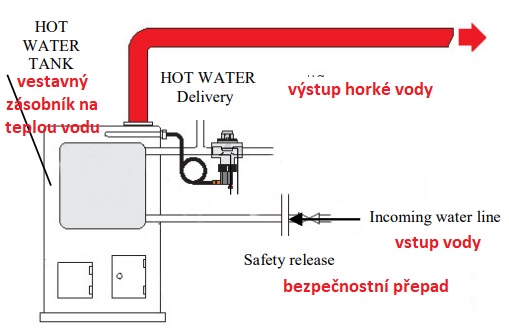

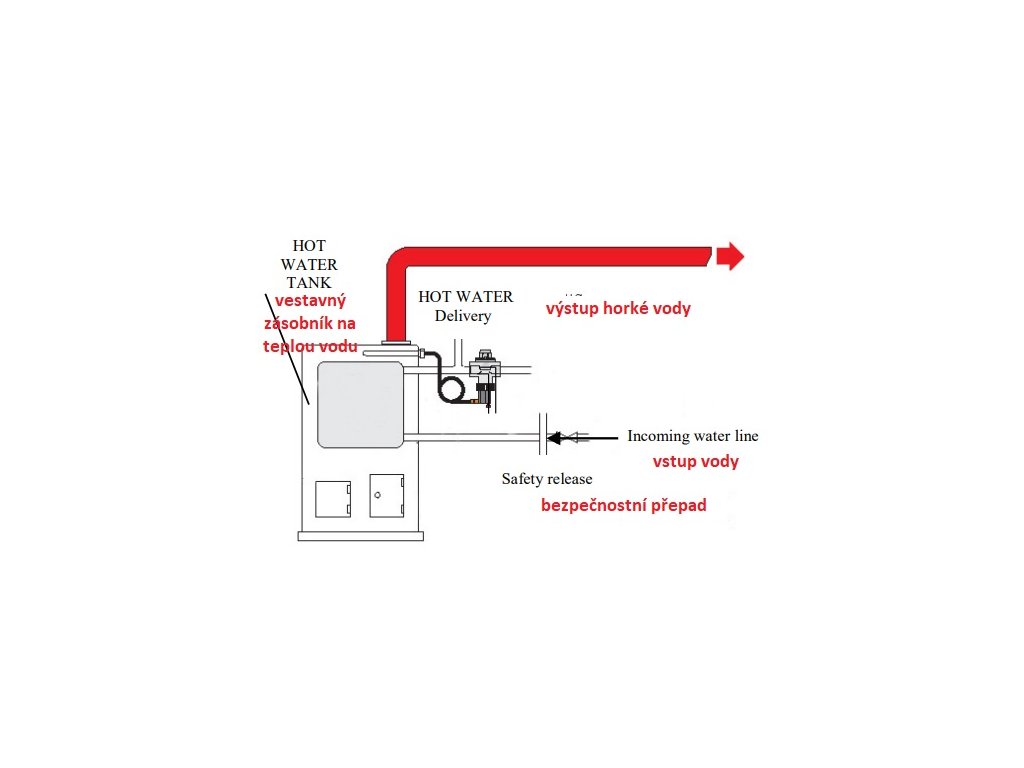

Příklad instalace bezpečnostního vypouštěcího ventilu do systému s kotlem s vestavěným zásobníkem.
Připojení - údržba:
Nepřipojujte pomocí redukce. Maximální vzdálenost od zdroje tepla nesmí přesáhnout 2 metry a v trubkové části nesmí být více než 2 zakřivení vlnovce. V odtokové trubce nesmí být žádná část směrem nahoru.

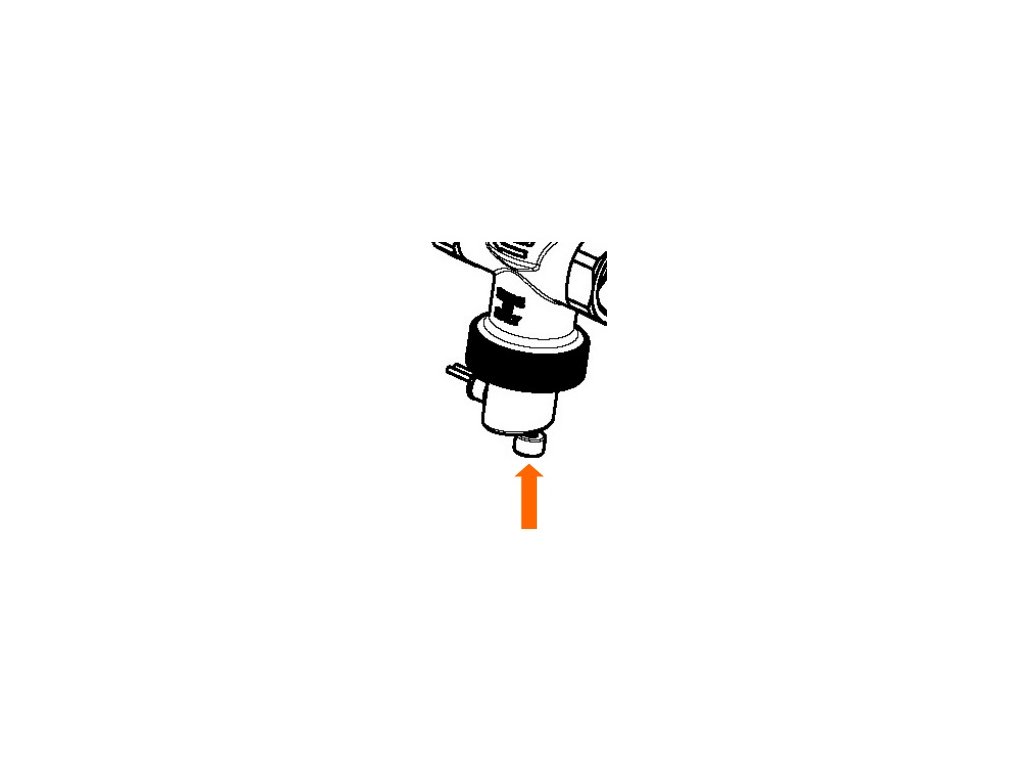

Ve spodní části ventilu je tlačítko (1), které po stisknutí vypustí vodu z ventilu. Toto provádějte pravidelně (alespoň při každém opětovném spuštění systému) pro ověření, že ventil funguje správně.

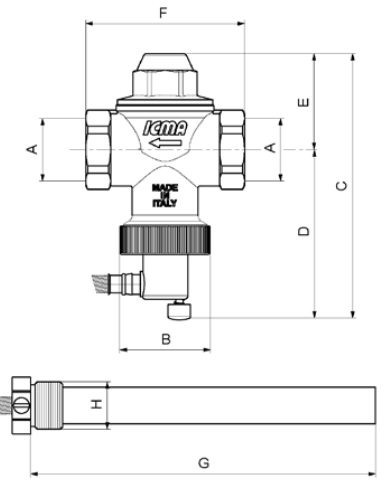

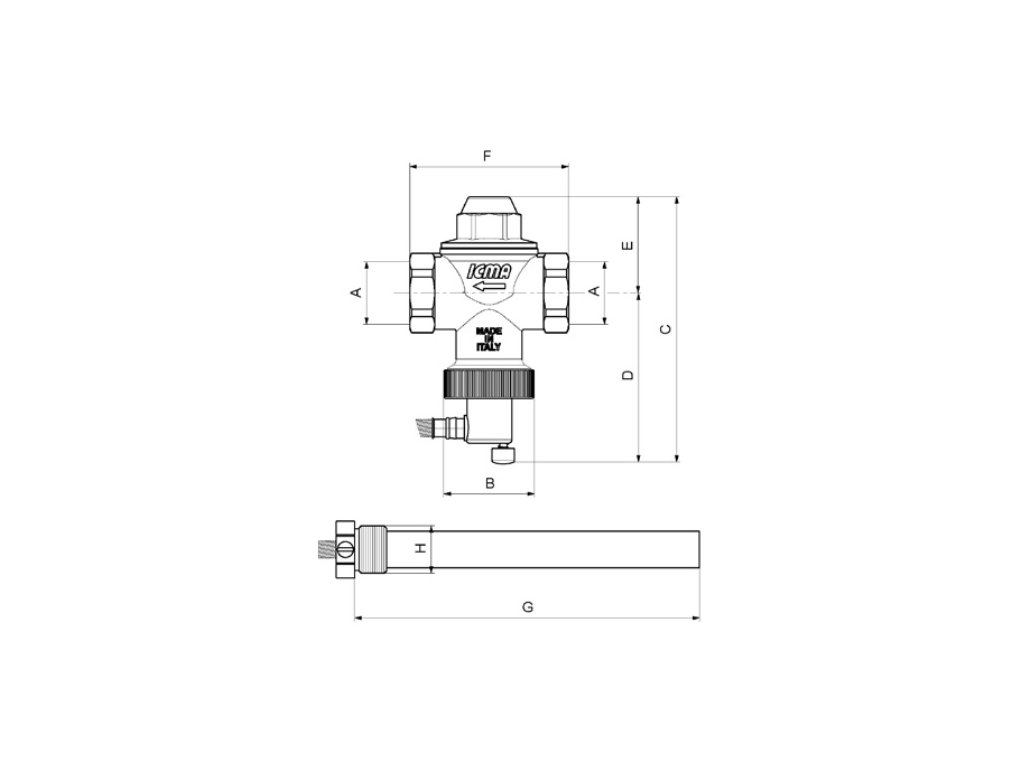

Rozměr:
Icma S.p.a.
Icma S.p.a. je značka aktivní od roku 1974 se širokým sortimentem zaměřeným na systémy vytápění, chlazení a rozvody vody. Společnost vznikla jako dodavatel komponentů pro kotelny a rozšířila svou nabídku o řadu nových výrobků „Made in Italy“. Posláním společnosti je rozvíjet se jako referenční značka pro trh prostřednictvím spolehlivých produktů špičkové kvality za absolutně konkurenceschopné ceny.
Rádi vám poradíme s řešením!
Volejte + 420 702 120 202 nebo pište na info@novalinea.cz.
Doplňkové parametry
| Kategorie: | Bezpečnostní ventily ke kotlům na tuhá paliva |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.845 kg |
| EAN: | 8033324102312 |
| Použití: | voda a topení |
| Provedení: | bezpečnostní ventil |
| Připojení: | 3/4" |
| Výrobce: | ICMA S.p.a. |
| ? Materiál: | mosaz |
| Maximální teplota čidla: | 122 °C |
| ? Provozní teplota: | 0 °C +95 °C |
| Provozní tlak: | PN 10 |
| ? Délka kapiláry: | 1300 mm |
| Regulace teploty: | 92 °C +112 °C |
-
Technický list ICMA 605 bezpečnostní vypouštěcí ventil (173.2 kB)
-
Prohlášení o shodě ICMA 605 bezpečnostní vypouštěcí ventil (278.5 kB)
