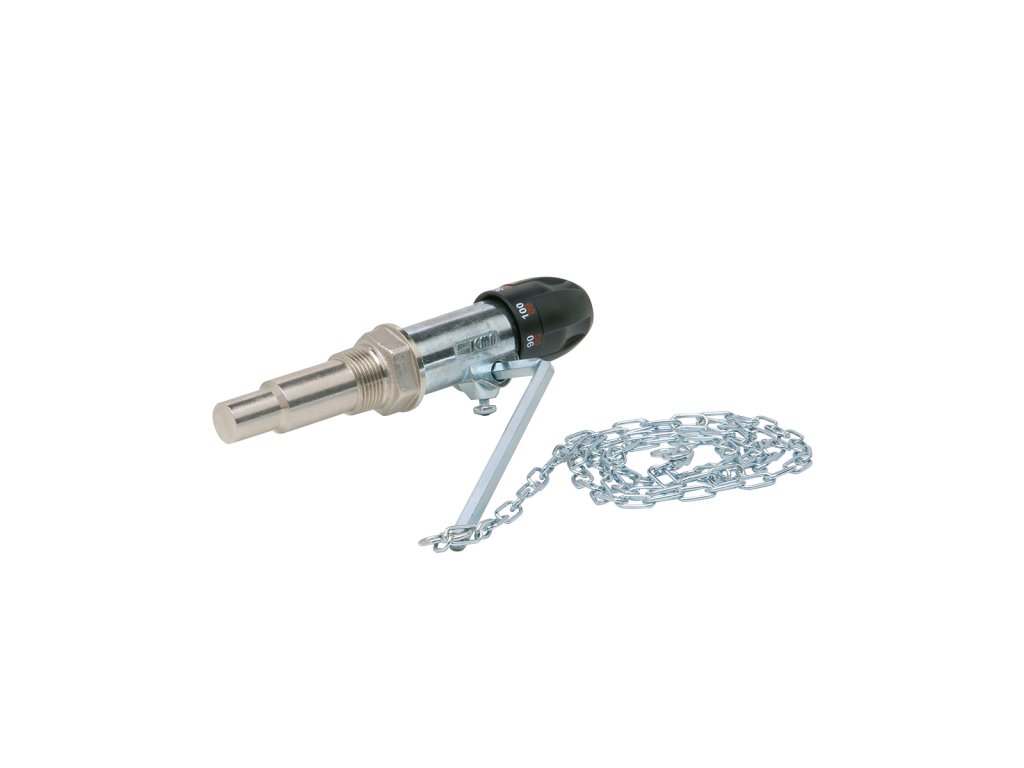

ICMA 147 regulátor tahu pro kotle na uhlí a dřevo

Detailní popis produktu

ICMA 147 regulátor tahu pro kotle na uhlí a dřevo

Popis:

• pro rozvody vody a topení
• jako regulační armatura
• projekční podklady pošleme na vyžádání
• připojení 3/4"
• regulace teploty 30 °C +100 °C
• délka řetízku 1200 mm
• šestihranná páka 120° 115x145 mm
• zdvih řetězu 10 mm/10 °C
• zatížení řetízku 0,85 kg
• rozsah nastavení teploty výstupní vody 30 °C +60°C
• vyrobeno v Itálii

Materiál:

• kovové tělo
• voskové čidlo
• ručka z PPO (polyfenylenoxid, -50 +150 °C)

Použití:

• v systémech ohřevu teplé užitkové vody a topení

Jak to funguje:

Regulátor tahu moduluje nasávání vzduchu do kotle a reguluje tak hoření plamene ve spalovací komoře kotle. Díky tomu dochází k výrazné úspoře paliva.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

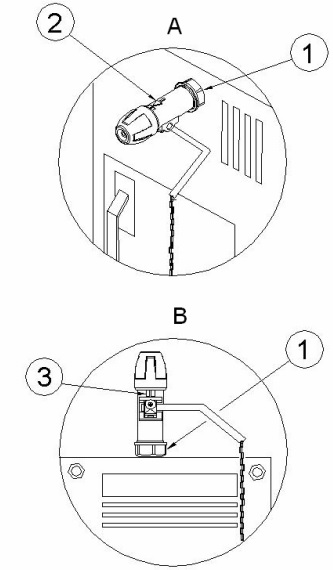

Našroubujte regulátor tahu do příslušného otvoru (1) na kotli (boční nebo horní). Dotáhněte regulátor tak, aby páka a řetízek byly ve správné (vodorovné) poloze. Pokud je regulátor namontován jako na obrázku A, šipka musí být viditelná shora (2). Pokud je regulátor namontován jako na obrázku B, potom musí místo pro uchycení páky (3) směřovat dopředu.

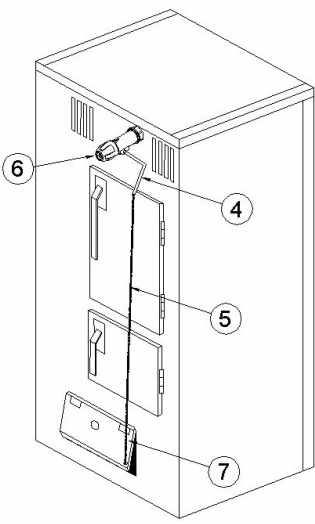

Nainstalujte šestihrannou páku do příslušného otvoru (4) na regulátoru. Do otvoru na páce nainstalujte řetízek (5). Pokud budete někdy nuceni páku demontovat, dbejte na to, abyste ji zpět namontovali do stejné polohy (nastavení teploty).

Nastavte rukojeť regulátoru (6) do polohy 60 °C. Páku zablokujte s mírným sklonem k podlaze tak, aby řetízek zůstal ve stejné ose s otvorem pro řetízek na odtahových dvířkách kotle (7).

Nastavení teploty:

Ke kalibraci regulátoru tahu je potřeba nastavit správnou délku řetízku (5) mezi pákou (4) a odtahovými dvířky (7). Na regulátoru nastavte teplotu 60 °C. Podle potřeby otevírejte odtahová dvířka tak, aby teplota na kotli dosáhla požadovaných 60 °C. Když docílíte teploty 60 °C, pár minut vyčkejte. Až se teplota na kotli ustálí, upravte řetízek tak, aby byla odtahová dvířka otevřená cca 1 mm. Nyní je kotel připraven na regulaci teploty podle nastavení teploty na regulátoru.

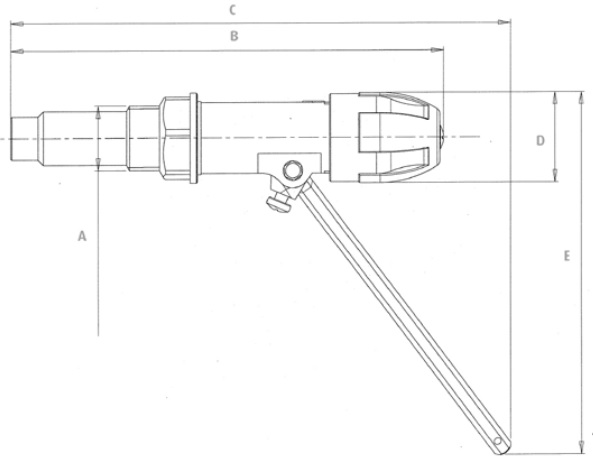

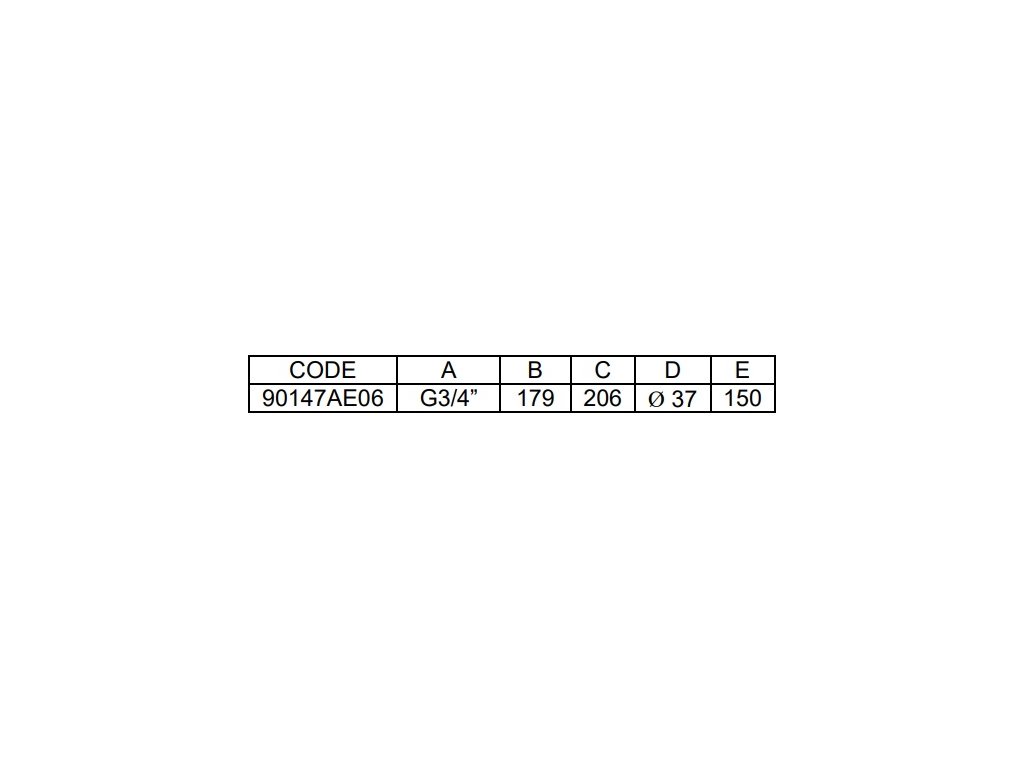

Rozměr:
