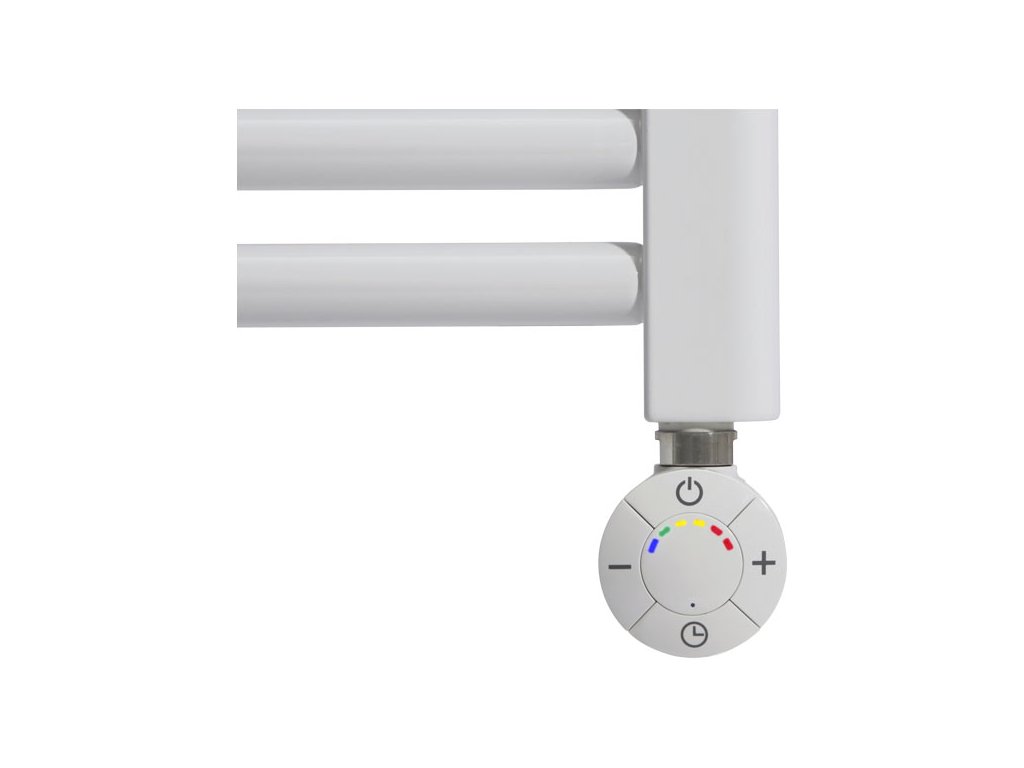

HT SMART CL1 elektrická topná tyč s termostatem chrom

Detailní popis produktu

HT SMART CL1 elektrická topná tyč s regulací chrom

Popis:

• pro rozvody vody a topení
• provedení s termostatem (elektronický termostat na bázi přenosu tepla tekutiny)
• provedení s vidlicí pro připojení do zásuvky
• rozměr d 12x370 mm, d 12x560 mm, d 12x760 mm
• připojení 1/2" (pravostranné i levostranné)
• výkon 300 W, 600 W, 900 W
• barva chrom
• maximální pracovní tlak 10 bar
• teplotní rozsah 40-65 °C
• pojistka proti zmrznutí 10 °C
• maximální pracovní teplota 65 °C
• teplotní čidlo 152 °C
• krytí IP 44
• vyrobeno v Itálii

Materiál:

• nerez
• plast

Použití:

Používá se např. k ohřevu vody v koupelnových radiátorech. Výkon vybrané topné tyče musí odpovídat výkonu ohřívanému radiátoru. Pouze pro použití ve vodě či směsi vody a glykolu. Teplota je řízena pomocí vnitřního čidla.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

1. Vložte topné těleso do otvoru se závitem umístěného ve spodní části radiátoru
2. Pomocí 22 mm klíče bezpečně připevněte elektrický odpor k tělu radiátoru
3. Speciální plášť topné tyče umožňuje mírné dotažení, aby se termostat dokonale srovnal s radiátorem
4. Nakloňte radiátor podle a dbejte na to, aby se otvor na horní straně radiátoru nacházel na nejvyšší straně
5. Naplňte radiátor vodou nebo roztokem vody a glykolu (kapalina)
6. Vraťte radiátor do svislé polohy a zkontrolujte výšku hladiny kapaliny v radiátoru
7. Zajistěte správné upevnění topného tělesa v radiátoru
8. Připojte topné těleso k elektrické síti a spusťte vytápění (horní otvor radiátoru musí zůstat otevřený!)
9. Nastavte na termostatu maximální teplotu a zkontrolujte hladinu kapaliny v radiátoru. V důsledku tepelné roztažnosti by kapalina mohla začít vytékat z radiátoru
10. Odstraňte přebytečnou kapalinu z radiátoru (pozor, aby nedošlo k popálení!). Dbejte na to, aby termostat zůstal suchý. Když hladina kapaliny přestane stoupat, počkejte dalších 5 minut a poté zastavte ohřev. Odpojte topnou tyč ze sítě
11. V případě potřeby dolijte kapalinu do radiátoru dříve, než kapalina v radiátoru vychladne
12. Uzavřete horní otvor radiátoru zátkou
13. Instalujte radiátor na stěnu
14. Připojte zařízení k elektrické síti

Návod s obsluze:

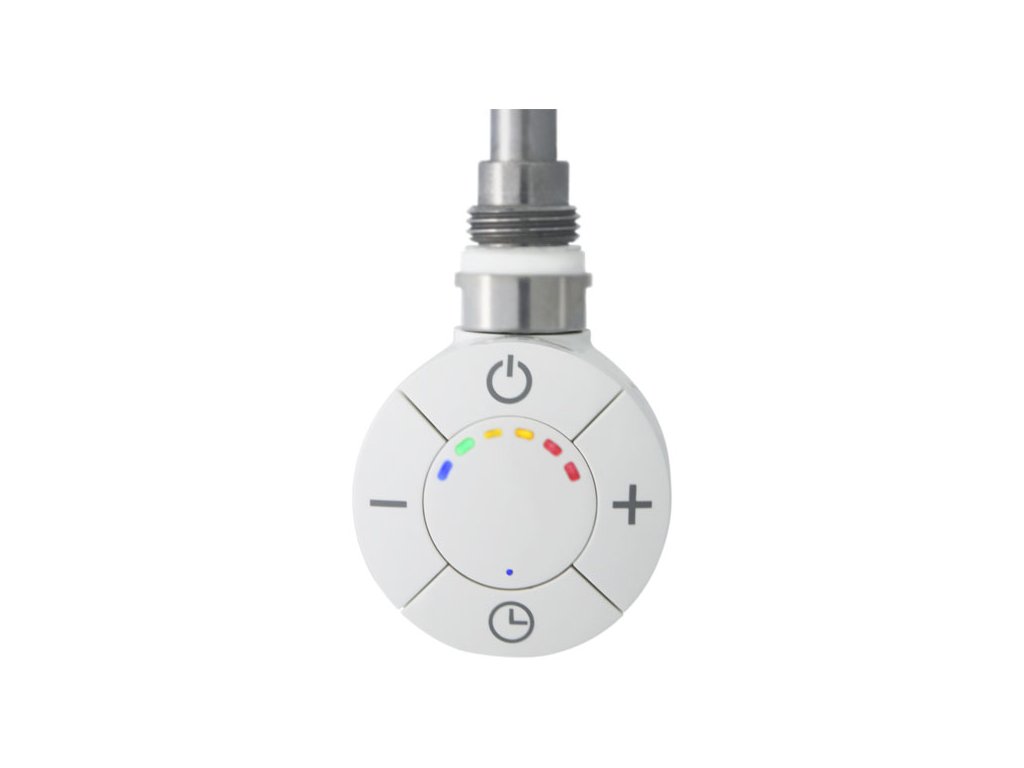

Spodní tlačítko volí provozní režim, který je rovněž indikován příslušnou LED.

Boční tlačítka zvyšují nebo snižují zvolenou teplotu.

Horním tlačítkem se volí pohotovostní / nemrznoucí režimy a LED diody indikují zvolenou teplotu (40-65 °C).

Stiskněte tlačítko Zapnuto/Pohotovostní režim pro zapnutí zařízení nebo pro vstup do režimu Pohotovostní režim/Pojistka proti zamrznutí. Když je zařízení přepnuto do režimu Pohotovostní režim/Pojistka proti zamrznutí, dvakrát pípne na 0,5 sekundy. Když je zařízení přepnuto do režimu Zapnuto, pípne po dobu 1 sekundy.

V režimu Komfort se volí požadovaná teplota radiátoru. Hodnota teploty se nastavuje pomocí tlačítek [+] a [-] na jednu z následujících hodnot: 40 °C, 45 °C, 50 °C, 55 °C, 60 °C, 65 °C. Svítící nebo blikající LED zcela vpravo v liště Komfort indikuje zvolenou teplotu. Blikající LED signalizuje, že během fáze ohřevu ještě nebylo dosaženo odpovídající teploty. Po dosažení určité úrovně teploty přestane příslušná LED blikat a zůstane svítit.

Příklad:

Zařízení se nejprve zapne. Čtyřnásobným stisknutím tlačítka [+] se požadovaná teplota nastaví na hodnotu 55 °C (začnou blikat první 4 LED zleva).

Radiátor začne topit. Když teplota radiátoru dosáhne 40 °C, první (modrá) LED přestane blikat a zůstane svítit.

Po nějaké době teplota dosáhne 45 °C a druhá (zelená) LED také přestane blikat a zůstane svítit.

Stejné chování platí pro dvě následující (žluté) LED, dokud není dosaženo požadované teploty 55 °C (všechny LED přestanou blikat).

Pohotovostní režim/Pojistka proti zamrznutí V tomto režimu se zařízení přepne do pohotovostního režimu. Jakmile naměřená teplota klesne pod 10 °C, řídicí systém aktivuje topné těleso, aby se zabránilo zamrznutí vnitřní kapaliny v radiátoru. Když je zařízení přepnuto do režimu Pohotovostní režim/Pojistka proti zamrznutí, dvakrát pípne na 0,5 sekundy. Když je zařízení přepnuto do režimu Zapnuto, pípne po dobu 1 sekundy.

Režim Boost: Stisknutím tlačítka Boost/Časovač aktivujete tento provozní režim. Tento režim aktivuje topné těleso na maximální výkon na 2 hodiny (z bezpečnostních důvodů je maximální teplota omezena na 65 °C). Chcete-li ukončit režim Boost, stiskněte tlačítko Boost/Časovač. Indikace režimu Boost: LED Boost/Časovač má červenou barvu a bliká.

Režim Časovač na 24 h: Stisknutím tlačítka Boost/Časovač na 3 sekundy aktivujete tento režim. Řídicí systém aktivuje režim Boost na 2 hodiny, poté se vrátí do režimu Komfort a po 22 hodinách se režim Boost opět spustí na 2 hodiny. Tato sekvence se bude donekonečna opakovat. Chcete-li ukončit režim Časovač na 24 h, stiskněte tlačítko Boost/Časovač. Během prvního cyklu je doba trvání režimu Komfort 21 hodin. Indikace Časovač na 24 h během 2 hodin Boost: LED Boost/Časovač bliká zeleně. Během 22 hodin indikace Komfort: LED Boost/Časovač je trvale zelená.

Režim Časovač na 12 h: Aktivujte jej stisknutím tlačítka Boost/Časovač na déle než 5 sekund. Řídicí systém aktivuje na 2 hodiny režim Boost, poté se vrátí do režimu Komfort a po 10 hodinách se znovu na 2 hodiny spustí režim Boost. Tato sekvence se bude donekonečna opakovat. Pro ukončení režimu Časovač na 12 h stiskněte tlačítko Boost/Časovač. POZNÁMKA: Během prvního cyklu je doba trvání režimu Komfort 9 hodin. Indikace Časovač na 12 h během 2 hodin Boost: LED Boost/Časovač bliká oranžově. Během 10 hodin indikace Komfort: LED Boost/Časovač je trvale oranžová.

Z bezpečnostních důvodů je maximální teplota radiátoru během 2 hodinového Boostu omezena na 65 °C.

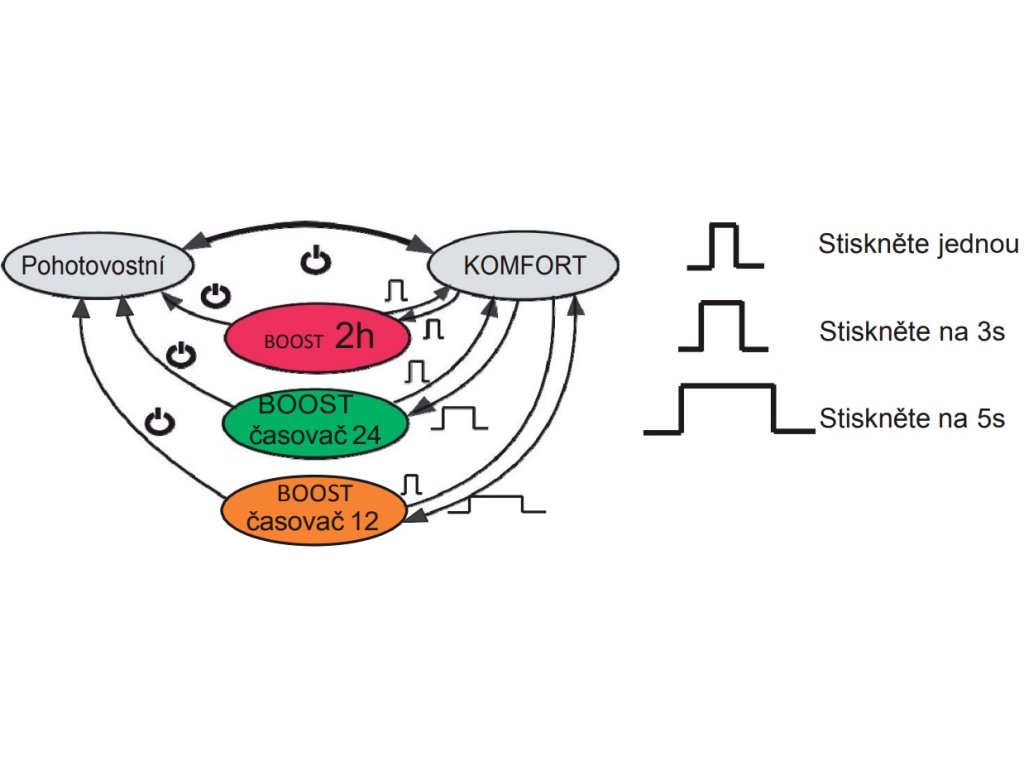

Funkční schéma:

Funkce LED Boost/Časovač:

Bliká červeně Režim Boost je aktivní. Topné těleso je v připojeno k síti 120 minut (teplota radiátoru je automaticky omezena na 65 °C).
Bliká zeleně Režim Boost je aktivní v režimu Časovač na 24 h. Topné těleso je připojeno k síti 120 minut (teplota radiátoru je automaticky omezena na 65 °C).
Trvalá zelená Režim Komfort je aktivní po dobu 22 hodin v režimu Časovač na 24 h.
Blikající oranžová Režim Boost je aktivní v režimu Časovač na 12 h. Topné těleso je v připojeno k síti 120 minut (teplota radiátoru je automaticky omezena na 65 °C).
Trvalá oranžová Režim Komfort je aktivní po dobu 22 hodin v režimu Časovač na 12 h.

Funkce zámku tlačítek:

Termostat je možné uzamknout, aby nedošlo k neúmyslným změnám nastavení termostatu.
Současným stisknutím tlačítek [+] a [-] po dobu 3 sekund uzamknete všechna tlačítka kromě tlačítka Zapnuto/Pohotovostní režim.
Chcete-li tlačítka odemknout, znovu stiskněte současně tlačítka [+] a [-] na 3 sekundy.
Když je aktivován zámek tlačítek, zařízení pípne dvakrát. Když je zámek kláves deaktivován, zařízení pípne čtyřikrát.

2 centrální (žluté) LED blikají: zámek tlačítek je aktivní.
Externí (modré a červené) LED blikají: porucha teplotního čidla, topné těleso je deaktivováno.

V případě přerušení napájení se systém obnoví z předchozího provozního režimu (stav zařízení se uloží 5 sekund po provedení změny), s výjimkou režimů Boost a Časovač.

Doporučení:

• elektrická topná tyč s termostatem je navržena pro výhradní použití pro koupelnový radiátor
• elektrická topná tyč s termostatem ohřívá kapalinu v koupelnovém radiátoru. Jakékoli jiné použití je zakázáno
• před uvedením do provozu se ujistěte, že síťové napětí je stejné jako napětí specifikované pro zařízení
• používejte pouze topná tělesa kompatibilní s typem použitého koupelnového radiátoru
• před čištěním nebo před prováděním údržby výrobku ho odpojte z napájení
• v případě poškození napájecího kabelu zařízení vypněte a nemanipulujte s ním. Poškozené napájecí kabely může vyměnit výhradně výrobce nebo autorizované servisní středisko. Nedodržení výše uvedených pravidel může vést k ohrožení bezpečnosti systému a ztrátě záruky
• topné těleso skladujte a přepravujte výhradně v ochranném obalu
• děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi mohou zařízení používat pouze pod dohledem. Děti by si se zařízením neměly hrát
• čištění a údržbu, kterou má provádět uživatel, by neměly provádět děti bez dozoru

Záruka se nevztahuje na:

• závady vzniklé dopravou, manipulací a skladováním
• závady, vzniklé neodbornou instalací (topnou tyč lze montovat pouze plochým klíčem nad ovládacím panelem, síla přitahování má být taková, aby nedošlo k poškození závitu. V žádném případě nešroubujte regulátor za ovládací panel)
• závady vzniklé nesprávným používáním nebo údržbou
• mechanické či jiné poškození výrobku v rámci neočekávané situace (např. požár)
• závady vzniklé užitím výrobku v nesprávných podmínkách (topný systém musí být naplněný vodou a samostatný koupelnový žebřík nemrznoucí směsí s kombinací s vodou. Nechat cca 3% objemu vzduchu, kvůli termodynamické roztažnosti média. Elektrická zásuvka musí být pod správným napětím s funkčním uzemněním)

Opravy provedené neautorizovanou osobou ruší platnost záruky.
