HCE DirtOUT XL® DUAL MODE DF120 multifunkční magnetický odlučovač nečistot univerzální

Detailní popis produktu

HCE DirtOUT XL^® DUAL MODE DF120 multifunkční magnetický odlučovač nečistot univerzální

Popis:

• pro rozvody vody a topení
• připojení 5/4"
• provozní teplota 0 °C +50 °C
• provozní tlak 3 bar
• médium voda, voda + glykol (max. 50%)
• nastavitelný BY-PASS
• vyrobeno v Itálii

Obsah balení:

• magnetický separátor DirtOUT® XL DF110
• dvojitý manévrovací klíč
• plomba proti manipulaci
• filtrační kartuše 500 μm pro prvotní filtraci (předmontovaná z výroby)
• filtrační kartuše 800 μm

Použití:

• separace kovových a nekovových nečistot z topného systému
• ochrana tepelného čerpadla a plynového kotle

Kovové části topného systému podléhají korozi, které se uvolňují do vody. Když se tyto železné úlomky dostanou k tepelnému zdroji, mohou ucpat jeho výměník, mohou být přitahovány k magnetům oběhového čerpadla a způsobit jejich zablokování.

DirtOUT® XL je magnetický filtr se třemi stupni filtrace, který díky patentovanému designu chrání systém a udržuje jej funkční, kombinuje dlouhotrvající a efektivní ochranný účinek s menšími rozměry a snadnou instalací.

Před instalací nebo před prováděním údržby výrobku si pozorně přečtěte nařízení uvedená v tomto návodu. Návod uschovejte pro budoucí použití. Firma HCE S.r.l. odmítá jakoukoli odpovědnost vyplývající z nevhodného použití výrobku.

UPOZORNĚNÍ: Magnetické pole. Nepřibližujte magnet ke kardiostimulátoru, elektrolékařským zařízením nebo přístrojům obecně, magnetickým kartám atd., protože by mohlo dojít k jejich poškození nebo narušení jejich funkce.

UPOZORNĚNÍ: Vysokoteplotní médium. Nebezpečí popálení. Před instalací zařízení nebo jeho údržbou zkontrolujte, jestli má voda v systému teplotu okolního prostředí.

Nastavitelný BY-PASS (pouze pro DF120):

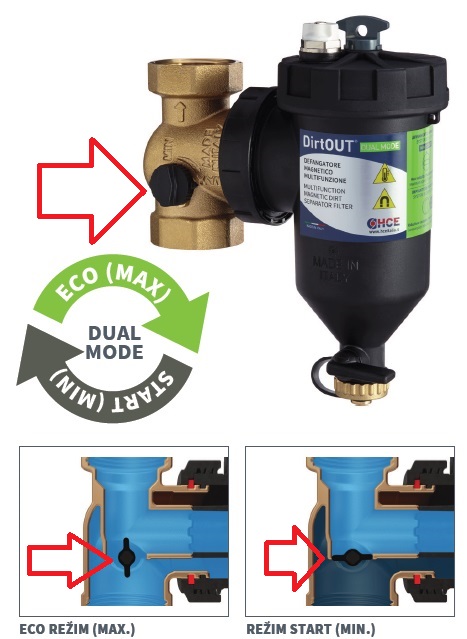

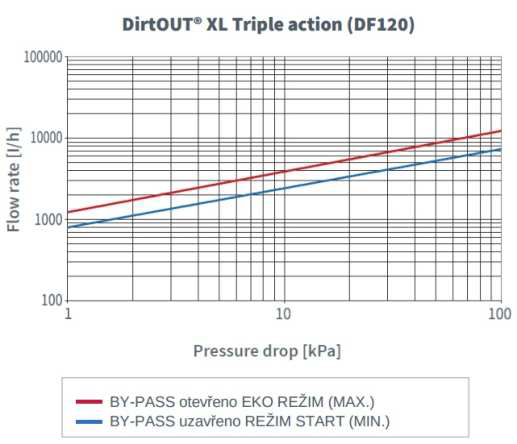

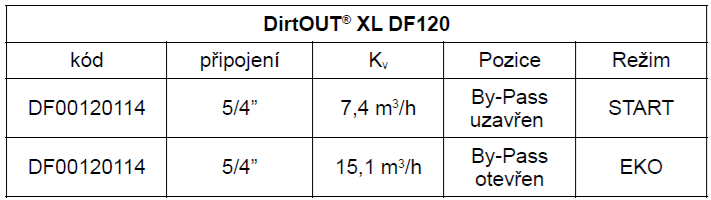

HCE DirtOUT XL® DUAL MODE DF120 (DF00110114 - 5/4") má obtok, který umožňuje snížit průtok procházející zařízením a tím zvýšit hodnotu Kv. Použití v režimu START se doporučuje posunutím voliče na MIN během uvádění SYSTÉMU do provozu a během prvních několika dnů používání systému. Za chodu přepněte do režimu ECO posunutím voliče do polohy MAX. REŽIM START (MIN) se používá hlavně při startu systému. V této poloze je veškerá voda systému přiváděna přes DirtOUT® XL. Výhodou je, že vzduch, mechanické a magnetické nečistoty se extrémně rychle separují. Tento režim umožňuje provést první velké čištění systému. ECO (MAX) REŽIM. V tomto režimu je část vody systému (částečný průtok) přiváděna přes DirtOUT® XL. Tato poloha zajišťuje nižší tlakovou ztrátu a pokles tlaku. Výhoda spočívá v tom, že čerpadlo systému musí méně pracovat. Vzduch, mechanické a magnetické nečistoty jsou zachyceny efektivně, ale se sníženou spotřebou.

Materiál:

• tělo, cyklonová vložka a aretační kroužek: PA66 + GF30 (polyamid modifikovaný skelnými vlákny)
• t-přípojka: PA66 + GF30 (polyamid modifikovaný skelnými vlákny) popř. mosaz CB7535
• neodymový magnet
• filtrační sítko: nerezová ocel AISI 304 (1.4301)
• těsnění: peroxidem tvrzené EPDM

Polyamid PA66 - polokrystalický polymer polyamidu získávaný polymerizací kaprolaktamu, materiál vyráběn extruzí, produkt s vynikajícími mechanickými vlastnostmi a vysokými standardy kvality, vyšší navlhavost v porovnání s litým polyamidem

1. cyklonová vložka
2. magnet
3. filtrační síťko z nerezové oceli
4. tělo
5. horní kryt
6. ruční odvzdušňovací ventil
7. T-kus dostupný také v mosazi a bez kulového ventilu
8. aretační kroužek

Způsob filtrace:

DirtOUT® XL je filtr kombinující efektivní separaci nečistot pomocí cyklónového proudění spolu s duálním magnetickým a mechanickým filtrováním.

Patentovaná vložka je navržena tak, aby usměrňovala tok média do sedimentační cyklóny, která vytvoří první nezbytné čištění média před působením silného magnetu a filtrační patrony.

Díky cyklonové a magnetické separaci před filtrem je problém zanášení systému minimalizován.

Design a materiály byly pečlivě vybrány, aby zajistily vysoký výkon, odolnost a dlouhotrvající provoz.

Díky otočné spojce je vhodná pro instalaci v jakékoli konfiguraci systému. Zařízení je vybaveno ručním odvzdušňovacím ventilem a vypouštěcím ventilem.

Cyklónová filtrace (sedimentace).

Magnetická filtrace.

Mechanická filtrace.

Filtrační vložka a sedimentační komora:

Sedimentační komora na nečistoty (neobsahuje filtrační vložku), umožňuje snížit frekvenci čištění (odvzdušňování) a zároveň udržuje filtrační vložku v její maximální účinnosti (nezanese se nečistotami).

Nečistoty shromážděné v sedimentační komoře se nemohou vrátit zpět do oběhu díky speciálně navržené kartuši.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

• filtr by měl být přednostně instalován na vratné potrubí tepelného zdroje
• k uvolnění/utažení pojistného kroužku a krytu je nutné použít dodaný dvojitý klíč
• v případě velmi znečištěné vody se během proplachování systému doporučuje použití 500 μm jemného filtru (předmontován z výroby). Jakmile je systém propláchnut, sítko prvního stupně čištění by měla být nahrazena standardním 800 μm filtrem (součást balení)
• vzduch nashromážděný v zařízení může být vypuštěn ručně přes odvzdušňovací ventil umístěný na horním krytu
• horní zátka a nastavitelný O-kroužek na T-kusu - utahovací moment: 10 Nm
• utahovací moment uzavíracích ventilů (kulových kohoutů): 10 Nm
• zařízení musí být instalováno v souladu s platnými předpisy a musí být provedeno kvalifikovanou osobou

Poznámka: Podrobné informace o montáži, použití a údržbě odlučovače nečistot DirtOUT® XL naleznete v příslušném návodu. V případě ztráty technického listu nebo instalačního návodu požádejte o zaslání kopie.

DirtOUT® XL lze namontovat vodorovně, svisle nebo šikmo díky 360° spojce a pojistnému kroužku (aretaci) umožňujícímu připojení k potrubí. Zařízení má nastavitelný T-kus: odšroubováním kruhové matice je možné jej nastavit v krocích po 45° pro přizpůsobení vertikálnímu, šikmému nebo horizontálnímu potrubí.

Vertikální uchycení

Šikmé uchycení.

Horizontální uchycení.

Údržba:

Množství kalu a nečistot usazených v odkalovači závisí na stavu systému a použitých materiálech.

Přestože má zařízení velmi velkou sedimentační komoru, doporučujeme čištění při vypnutém zdroji a studeném systému, aby se cirkulaci topné kapaliny a návratu feromagnetických nečistot do oběhu po odstranění magnetu.

Předmontovaná filtrační vložka 500 μm umožňuje počáteční důkladné čištění systému.

Po počátečním období provozu (přibližně 1 měsíc) se doporučuje provést důkladné čištění.

Po tomto prvním čištění vyhodnoťte, zda ponechat 500 μm filtr nebo zda nainstalovat 800 μm filtr s většími oky v síti.

Magnet nevyžaduje žádnou údržbu, protože je chráněn speciální ochrannou vrstvou.

Následné čištění lze provádět každé 3 měsíce (základní čištění) a jednou ročně (důkladné čištění).

ZÁKLADNÍ ČIŠTĚNÍ. Po uzavření uzavíracího ventilu a odstranění magnetu otevřete vypouštěcí ventil zařízení.

DŮKLADNÉ ČIŠTĚNÍ. Zavřete oba uzávěry, vyjměte magnet, aby feromagnetické nečistoty spadly na dno sedimentační komory, oddělte tělo od nastavitelného T-kusu a vyjměte všechny součásti. Vše opláchněte vodou a znovu vše složte. Čištění je podrobně popsáno v instalačním amnuálu.

VSTUP PRO ADITIVA. Vypouštěcí ventil lze použít jako plnící bod pro chemické přísady do systému.

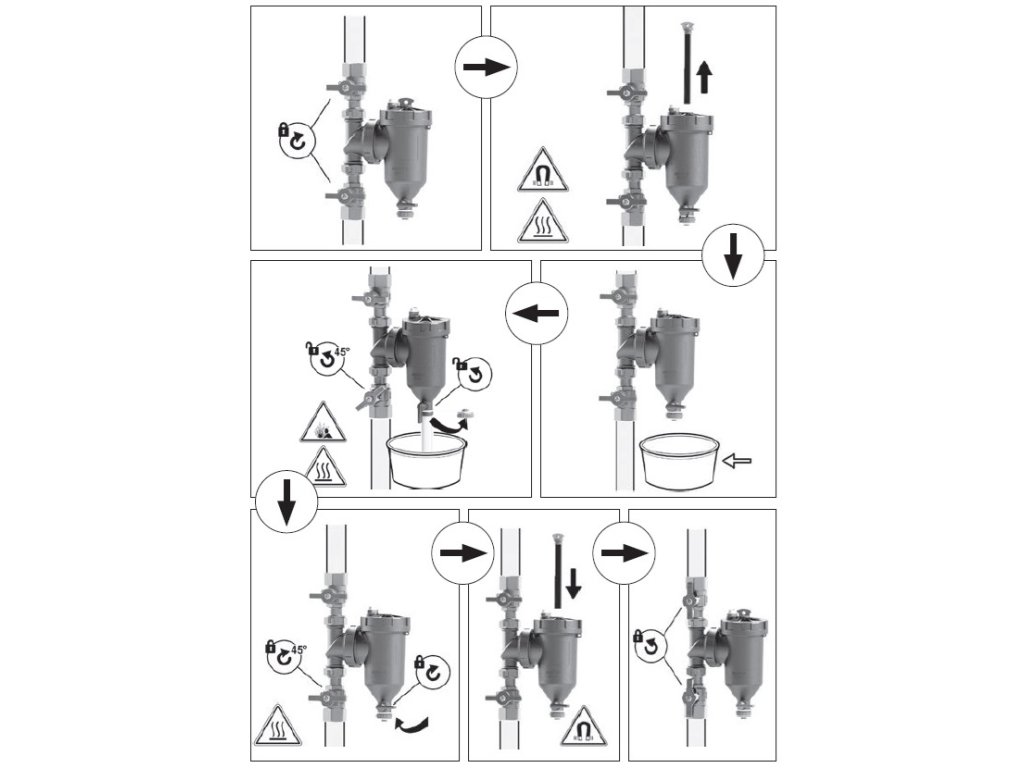

Kontrola a čištění:

1. uzavřete uzavírací ventily před a za filtrem
2. vytáhněte magnet: nečistoty se uvolní a shromáždí se na dně komory
3. odšroubujte zátku vypouštěcího ventilu na spodní straně
4. připojte hadici k ventilu nebo umístěte nádobu pod separátor
5. otevřete vypouštěcí ventil
6. mírně otevřete uzavírací ventil před zařízením, aby mohla voda téct a vypláchnout nečistoty z filtru
7. po dokončení vypouštění uzavřete předřazený uzavírací ventil a vypouštěcí ventil, odstraňte hadici nebo nádobu a uzavřete vypouštěcí ventil
8. vložte magnetickou vložku zpět do správného pouzdra
9. znovu otevřete uzavírací ventily

Důkladné čištění:

Pro úplnou kontrolu odlučovače nečistot nebo pro vyčištění nebo výměnu filtrační vložky.

Zavřete oba uzávěry, vyjměte magnet, aby feromagnetické nečistoty spadly na dno filtrační nádoby.

Odpojte tělo a nastavitelný T-kus a vyjměte všechny součásti.

Opláchněte vodou a znovu vše složte.

Magnet může být chráněn před náhodným vyjmutím použitím dodané plomby prokazujícího manipulaci přes očko umístěné na přístupné horní koncové části filtru.

Na plombě je štítek, na kterém lze označit datum posledního čištění.

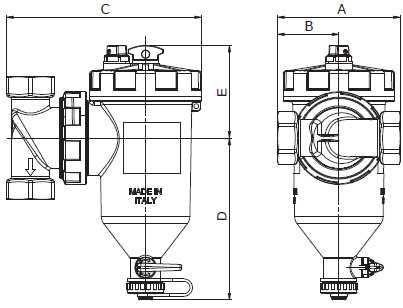

Rozměr:

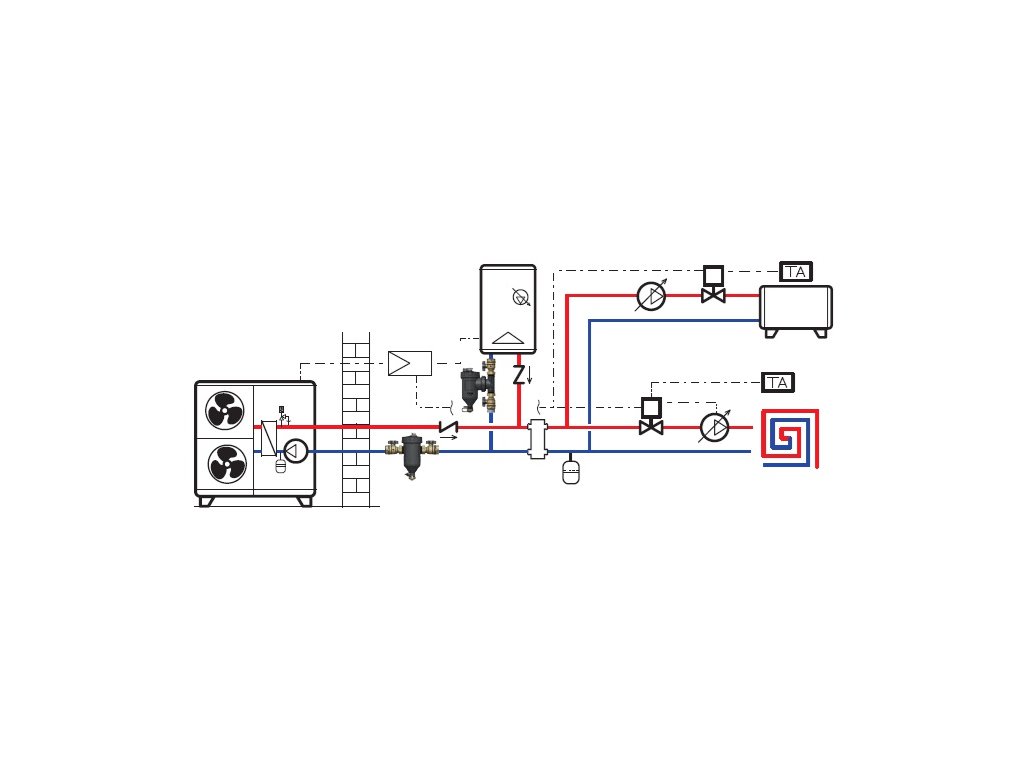

Hydraulické schéma:

Aplikace:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
