HCE DirtOUT HP® DF800 multifunkční magnetický odlučovač nečistot univerzální

Detailní popis produktu

HCE DirtOUT XL^® HP DF800 multifunkční magnetický odlučovač nečistot univerzální

Popis:

• pro rozvody vody a topení
• připojení 1", 5/4"
• provozní teplota 0 °C +90 °C
• provozní tlak 6 bar
• médium voda, voda + glykol (max. 50%)
• vyrobeno v Itálii

Obsah balení:

• magnetický separátor DirtOUT® HP DF800
• filtrační kartuše 800 μm

Použití:

• separace kovových a nekovových nečistot z topného systému
• ochrana tepelného čerpadla

Systémy tepelných čerpadel jsou stále sofistikovanější a choulostivější. Separátor nečistot DirtOUT® HP umožňuje ochranu součástí systému před přítomností částic, písku a rzi, které se zde tvoří v důsledku koroze a usazování vodního kamene během normálního provozu systému.

Tvar a materiály separátoru byly pečlivě vybrány, aby zajistily odpovídající výkon, odolnost a trvanlivost zařízení. Zařízení má vypouštěcí kohout a velkou sběrnou (sedimentační) komorou, která umožňuje snížit frekvenci vypouštění. Voda znečištěná nečistotami ze systému prochází v separátoru důležitou filtrační úpravou.

Před instalací nebo před prováděním údržby výrobku si pozorně přečtěte nařízení uvedená v tomto návodu. Návod uschovejte pro budoucí použití. Firma HCE S.r.l. odmítá jakoukoli odpovědnost vyplývající z nevhodného použití výrobku.

UPOZORNĚNÍ: Magnetické pole. Nepřibližujte magnet ke kardiostimulátoru, elektrolékařským zařízením nebo přístrojům obecně, magnetickým kartám atd., protože by mohlo dojít k jejich poškození nebo narušení jejich funkce.

UPOZORNĚNÍ: Vysokoteplotní médium. Nebezpečí popálení. Před instalací zařízení nebo jeho údržbou zkontrolujte, jestli má voda v systému teplotu okolního prostředí.

Materiál:

• sedimentační komora, uzávěr filtru: PA66 + GF 30%
• magnet: Neodymium
• filtrační sítko: Stainless steel AISI 304
• těsnění: peroxidem tvrzené EPDM
• hlava filtru: EN 12165 CW 617 mosaz

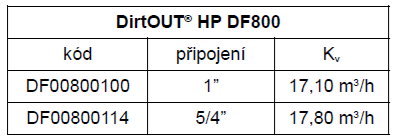

Technická data:

• neodymový magnet 14 000 G
• hustota filtračního síta 800 μm (k dispozici s jinymi stupni filtrace až do 100 μm)
• médium voda, voda + glykol (max. 50%)
• provozní teplota 0 °C +90 °C
• provozní tlak 3 bar
• maximální tlak 6 bar

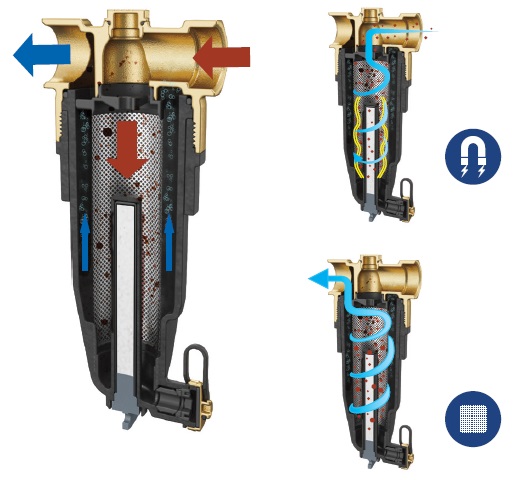

Vynucenou cestou nutí DirtOUT® HP kapalinu procházet skrz filtrační síto do filtrační komory.

Dokonalá filtrace díky této kombinaci:

• filtrační vložka
• magnet
• konstrukční řešení průřezu usazovací komory

Náhlá změna průřezu (vstupní kanál má menší průměr než usazovací komora) zpomalí pohyb tekutiny a následně i rychlost unášených částic. Částice narážejí do pletiva filtračního síta a dále zpomalují svůj pohyb. Těžší částice jsou sráženy směrem dolů vlivem gravitační síly, která převažuje nad odporovou silou. Magnet uvnitř válce umístěného ve středu usazovací komory přitahuje všechny kovové nečistoty s magnetickými vlastnostmi. Tímto způsobem jsou odstraněny všechny magnetické (železné zbytky) a nemagnetické (sliz, písek, kal) nečistoty přítomné v systému.

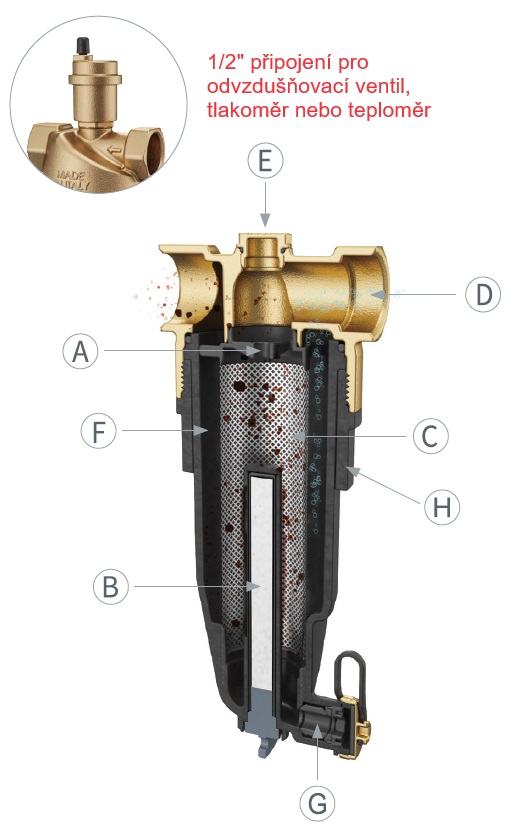

1. Filtrační sítko z nerezové oceli
2. Magnet
3. Filtrační komora
4. Tělo
5. Přípojka 1/2”
6. Sedimentační komora
7. Integrovaný vypouštěcí ventil
8. Závit

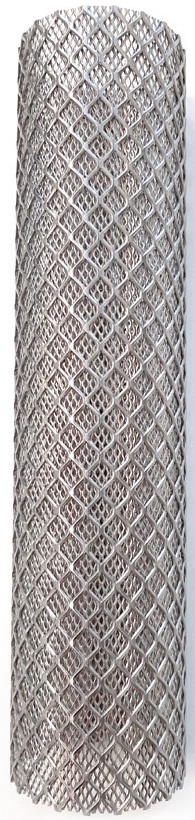

Filtrační sítko:

Čím větší je filtrační účinek magnetického separátoru nečistot, tím větší je záruka funkčnosti nových topných a chladicích systémů, zejména těch, které využívají sofistikovanou technologii tepelných čerpadel. Díky velké filtrační ploše 2310 mm2 je možnost zanášení kalem snížena na minimum oproti nespecifickým filtrům.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

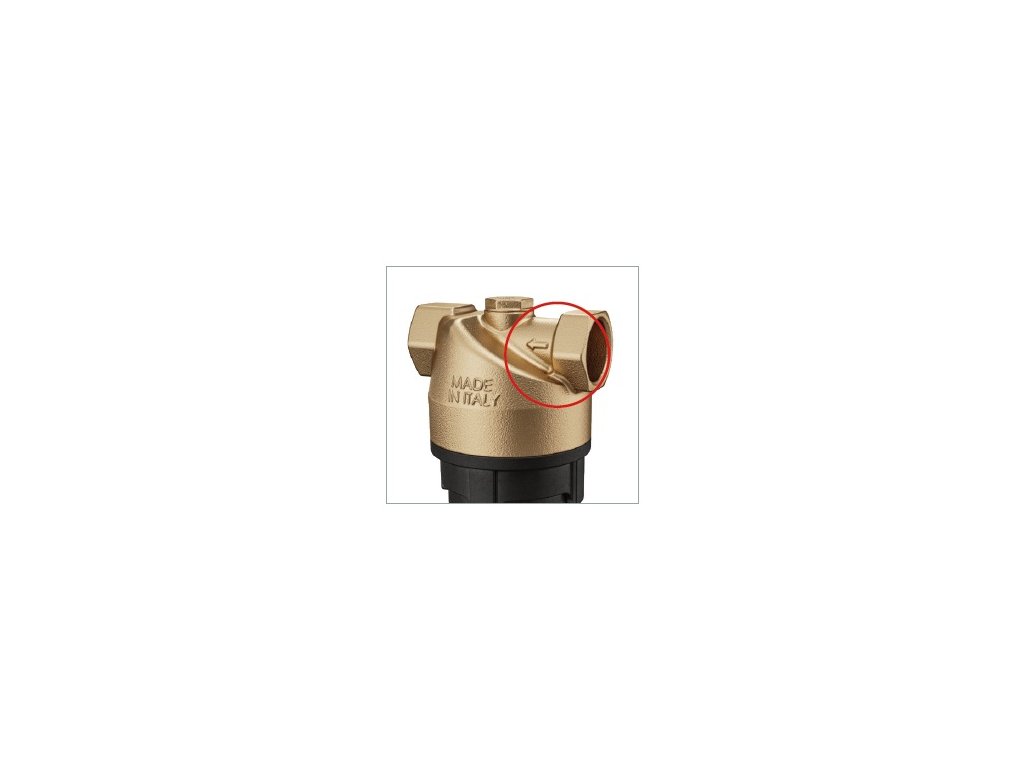

DirtOUT® HP musí být instalován vždy s vypouštěcím ventilem směrem dolů. Je důležité respektovat směr toku media vyznačeny šipkou na hlavě filtru, aby byl zajištěn maximalni výkon separátoru.

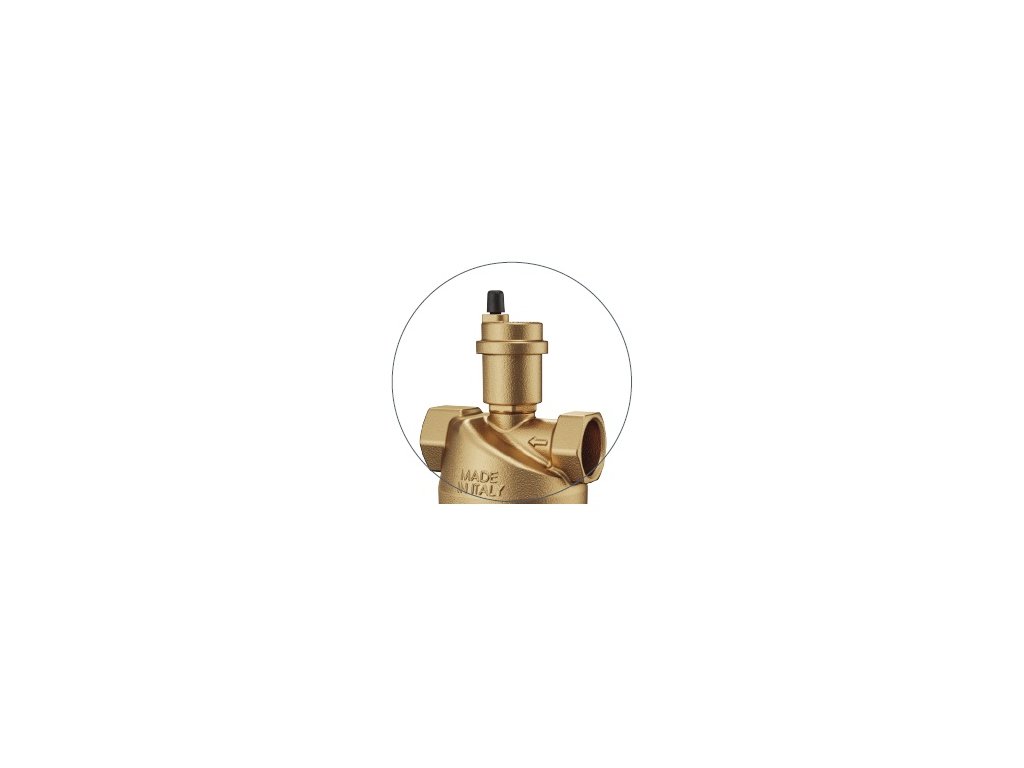

Separátor nečistot by měl být přednostně instalován na vratné potrubí před tepelný zdroj. Vzduch nashromážděný v zařízení může být vyloučen ze systému namontováním automatického vypouštěcího ventilu na horní přípojku.

Poznámka: Podrobné informace o montáži, použití a údržbě odlučovače nečistot

Zařízení musí být instalováno v souladu s platnými předpisy a musí být provedeno kvalifikovanou osobou.

Doporučuje se nainstalovat DirtOUT® HP na vratný okruh na vstupu tepelného čerpadla, aby byl chráněn před všemi nečistotami přítomnými v systému, zejména ve fázi spouštění.

Údržba:

Před prováděním jakékoli kontroly, čištění nebo údržby vypněte tepelné čerpadlo, uzavřete uzavírací ventily před odlučovačem nečistot a počkejte, až systém vychladne.

Při čištění zařízení postupujte následovně:

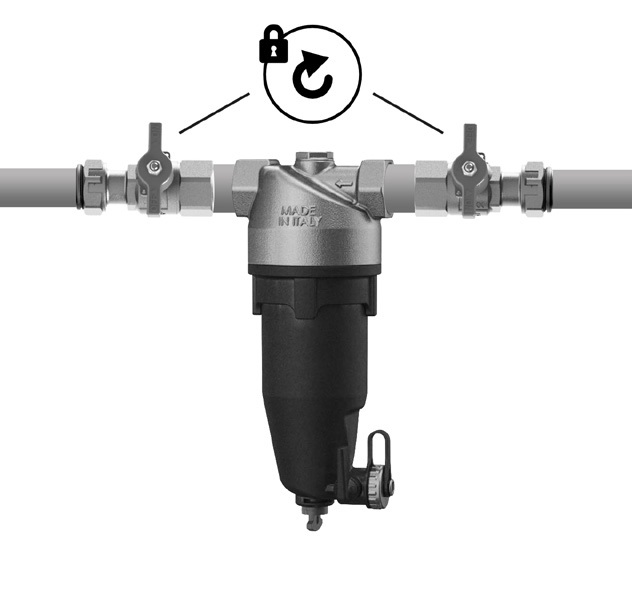

1. Uzavřete uzavírací ventily před a za filtrem

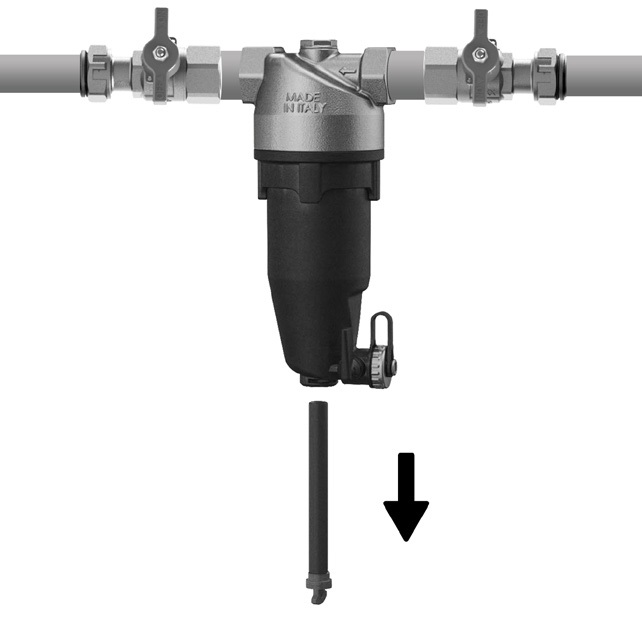

2. Vytáhněte magnet: nečistoty se uvolní a shromáždí se na dně komory
3. Odšroubujte zátku vypouštěcího ventilu na spodní straně

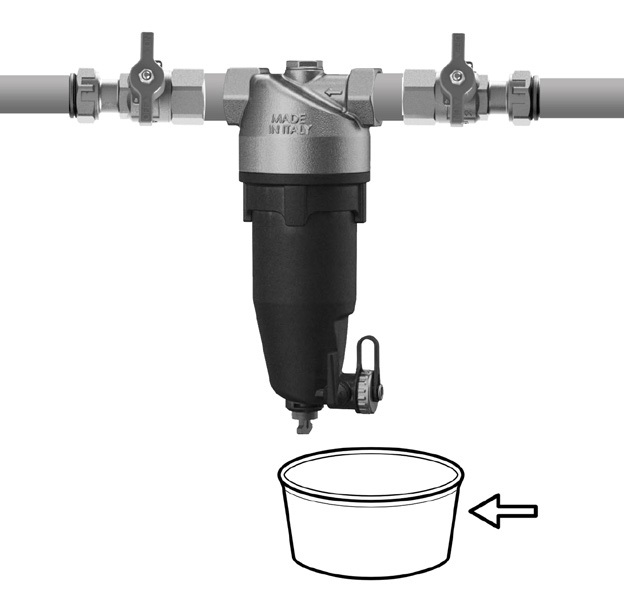

4. Připojte hadici k ventilu nebo umístěte nádobu pod separátor

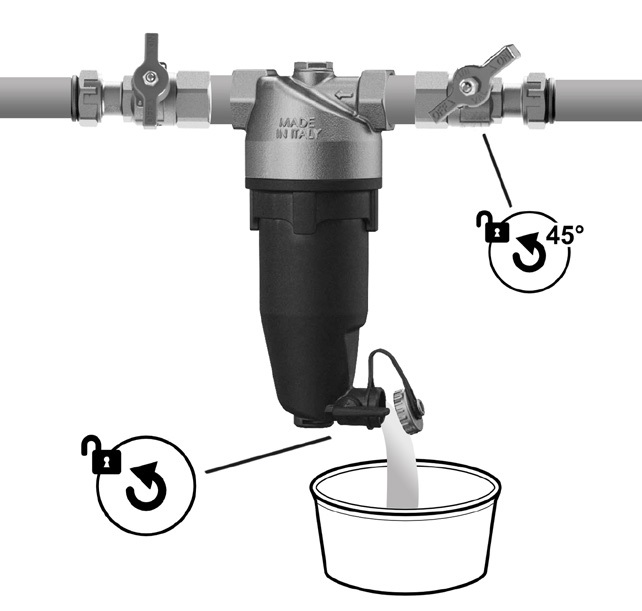

5. Otevřete vypouštěcí ventil
6. Mírně otevřete uzavírací ventil před zařízením, aby mohla voda téct a vypláchnout nečistoty z filtru
7. Po dokončení vypouštění uzavřete předřazený uzavírací ventil a vypouštěcí ventil, odstraňte hadici nebo nádobu a uzavřete vypouštěcí ventil
8. Vložte magnetickou vložku zpět do správného pouzdra. Znovu otevřete uzavírací ventily

Kontrola a čištění:

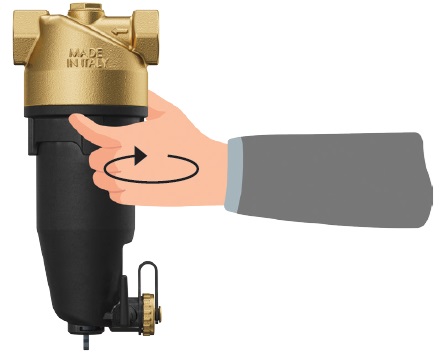

Pro kompletní kontrolu odlučovače nečistot nebo pro vyčištění či výměnu filtrační vložky je možné usazovací komoru zcela odšroubovat pomocí běžného klíče.

1. Uzavřete uzavírací ventil před a za odlučovačem nečistot
2. Otevřete vypouštěcí ventil, abyste odtlakovali systém a vyprázdněte vodu obsaženou ve filtru. Odpadní vodu zachyťte do sběrné nádoby o objemu minimálně 1 l
3. Povolte kruhovou matici. Uvolněte tělo. Vyjměte magnet a umístěte jej na čisté místo. Vyjměte FILTRAČNÍ SÍTKO. Umyjte tělo separátoru a filtrační sítko pod tekoucí vodou
4. Namontujte zpět těleso a utáhněte kruhovou matici. Namontujte magnet zpět. Otevřete uzavírací ventily. Spusťte čerpadlo. Vypusťte vzduch ze systému pomocí automatického odvzdušňovacího ventilu

Doporučujeme čistit s následující frekvencí:

1. první měsíc po prvním spuštění systému
2. poté alespoň jednou ročně

V každém případě musí být frekvence čištění přiměřená vlastnostem a stáří systému.

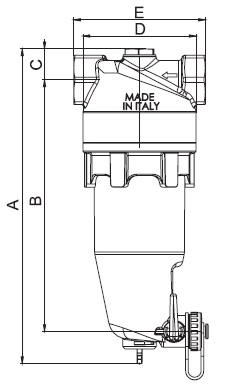

Rozměr:

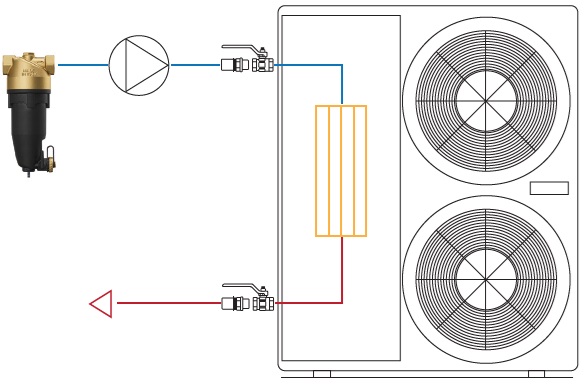

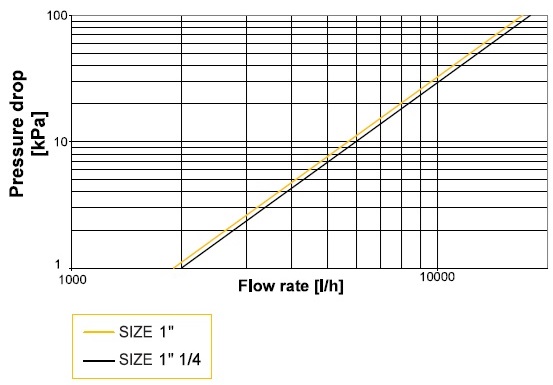

Hydraulické schéma:

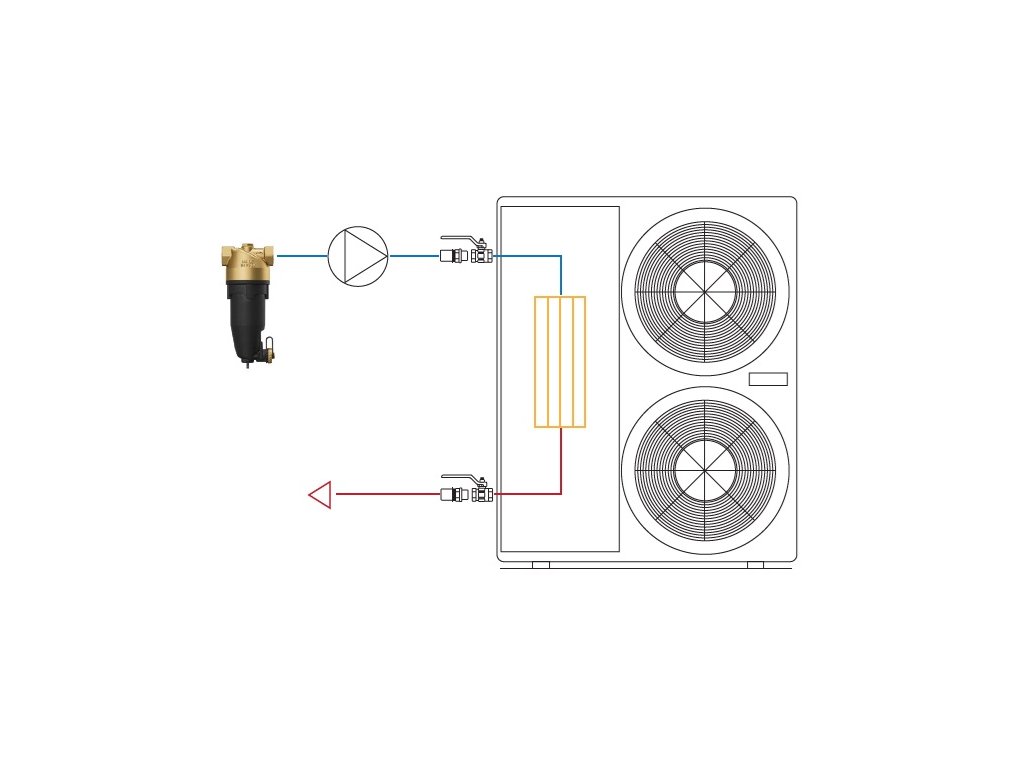

Aplikace:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.

HCE S.r.l. si sama navrhuje a vyrábí instalatérské a topenářské výrobky s vynikajícím výkonem a jedinečným designem. Společnost HCE S.r.l. je rychle rostoucí mladá italská společnost. Tvoří ji tým profesionálů z oboru s dlouholetými zkušenostmi. V technických, obchodních a výrobních procesech působí velmi zkušení lidé s unikátním know-how, které HCE S.r.l. umožňuje být dodavatelem nejvýznamnějších společností v mezinárodním instalatérském a topenářském sektoru. Společnost HCE S.r.l. vyrábí produkty pro zlepšení účinnosti a životnosti vodovodních systémů. Každý výrobek a jeho součástka je od začátku do konce vyrobena striktně v Itálii, vše přísně MADE IN ITALY.

Respekt a ochrana planety patří mezi nejdůležitější hodnoty společnosti HCE S.r.l. Ovlivňují každé její rozhodnutí a jednání. Společnost HCE S.r.l. se zavázala chránit životní prostředí pro další generace. Od získávání surovin až po použité obaly. Každý výrobní a obchodní proces je optimalizován tak, aby se šetřila energie a materiály pomocí nejmodernějších dostupných technologií.
