HCE DirtOUT COMPACT® TOTAL DF300 magnetický odlučovač nečistot pod kotel

Detailní popis produktu

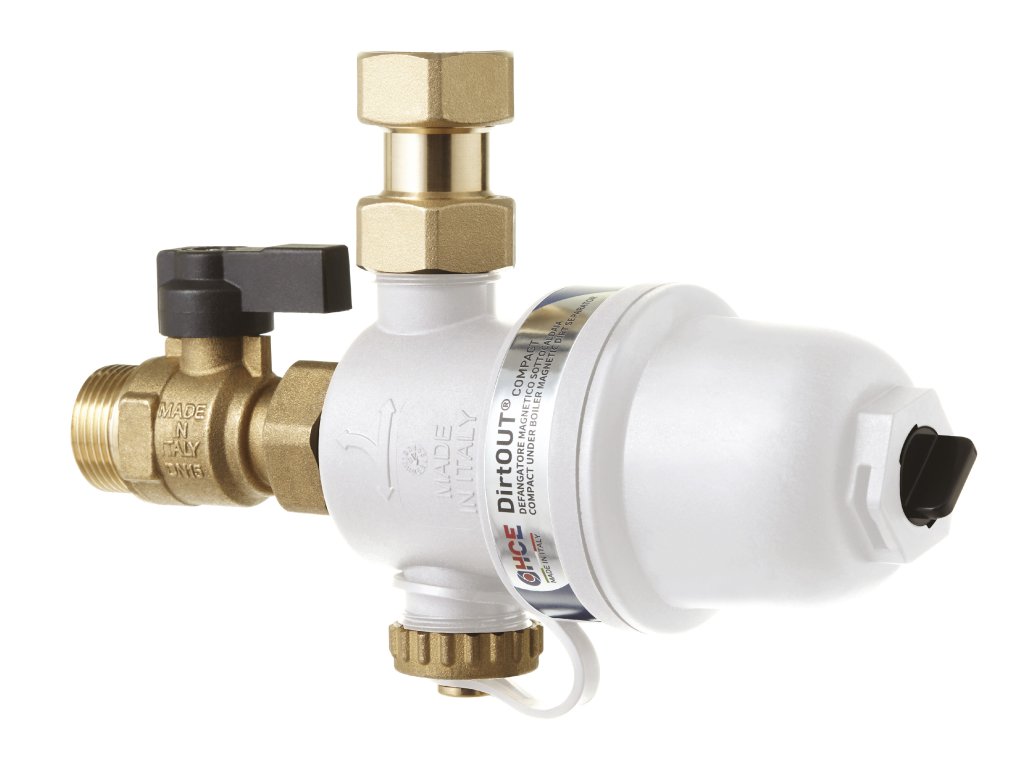

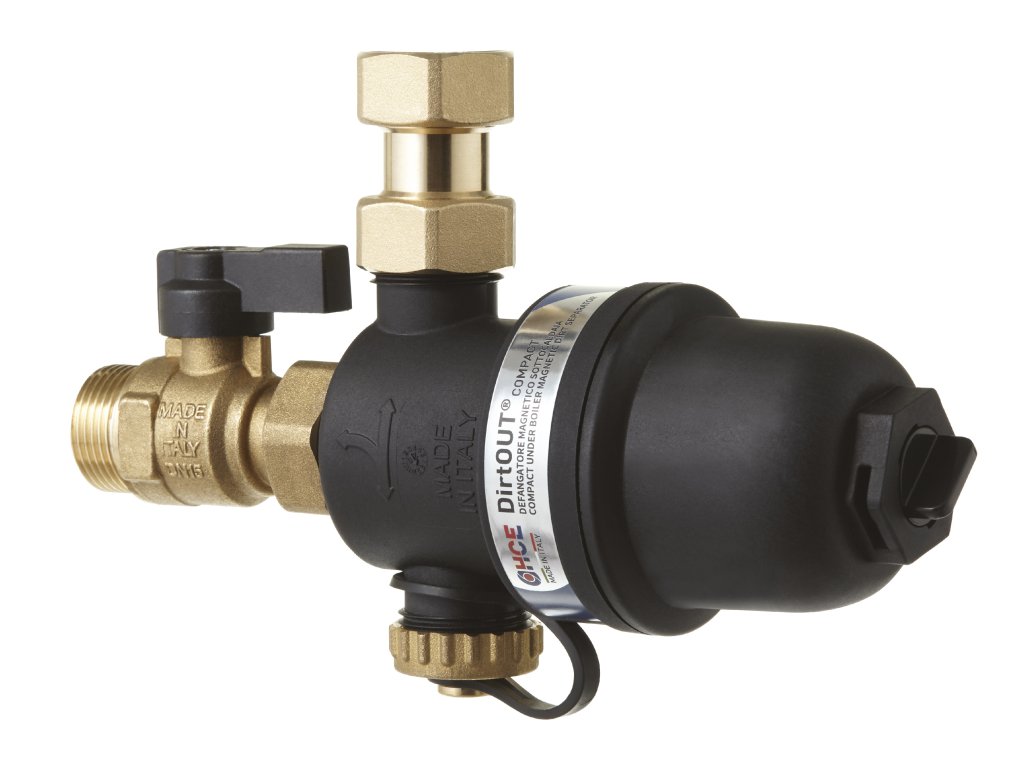

HCE DirtOUT COMPACT^® TOTAL DF300 magnetický odlučovač nečistot pod kotel

Popis:

• pro rozvody vody a topení
• připojení 3/4"
• provozní teplota 0 °C +90 °C
• provozní tlak 3 bar
• médium voda, voda + glykol (max. 50%)
• vyrobeno v Itálii

Obsah balení:

• magnetický odlučovač nečistot DirtOUT® COMPACT
• uzavírací kulový ventil 3/4”
• zátka s páskem 3/4”
• závitová fitinka 3/4”x3/4”
• 3 ks těsnění 3/4”

Použití:

• separace kovových a nekovových nečistot z topného systému
• ochrana plynového kotle

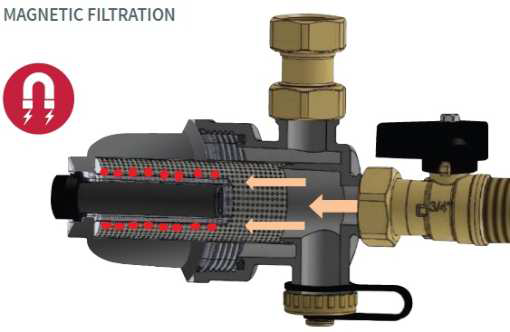

DirtOUT® COMPACT je separátor nečistot, který kombinuje efektivní separaci nečistot dvojitým filtrováním, magnetickým a mechanickým. Speciální design, pomocí nejpokročilejšími technikami fluidní dynamiky, upřednostňuje a kombinuje ve všech polohách čistící efekt silného magnetu a filtrační vložky. Velká komora zaručuje velké množství akumulace, což umožňuje méně častou údržbu. Kompaktní velikost a design umožňuje instalaci v jakékoli konfiguraci zařízení bez nutnosti snížení výkonu filtrace.

Před instalací nebo před prováděním údržby výrobku si pozorně přečtěte nařízení uvedená v tomto návodu. Návod uschovejte pro budoucí použití. Firma HCE S.r.l. odmítá jakoukoli odpovědnost vyplývající z nevhodného použití výrobku.

UPOZORNĚNÍ: Magnetické pole. Nepřibližujte magnet ke kardiostimulátoru, elektrolékařským zařízením nebo přístrojům obecně, magnetickým kartám atd., protože by mohlo dojít k jejich poškození nebo narušení jejich funkce.

UPOZORNĚNÍ: Vysokoteplotní médium. Nebezpečí popálení. Před instalací zařízení nebo jeho údržbou zkontrolujte, jestli má voda v systému teplotu okolního prostředí.

Materiál:

• tělo, cyklonová vložka a aretační kroužek PA66 + GF30 (polyamid modifikovaný skelnými vlákny)
• t-přípojka PA66 + GF30 (polyamid modifikovaný skelnými vlákny) popř. mosaz CB7535
• neodymový magnet
• filtrační sítko nerezová ocel AISI 304 (1.4301)
• těsnění peroxidem tvrzené EPDM

Technická data:

• neodymový magnet 12 000 G
• hustota filtračního síta 800 μm
• médium voda, voda + glykol (max. 50%)
• provozní teplota 0 +90 °C
• provozní tlak 3 bar

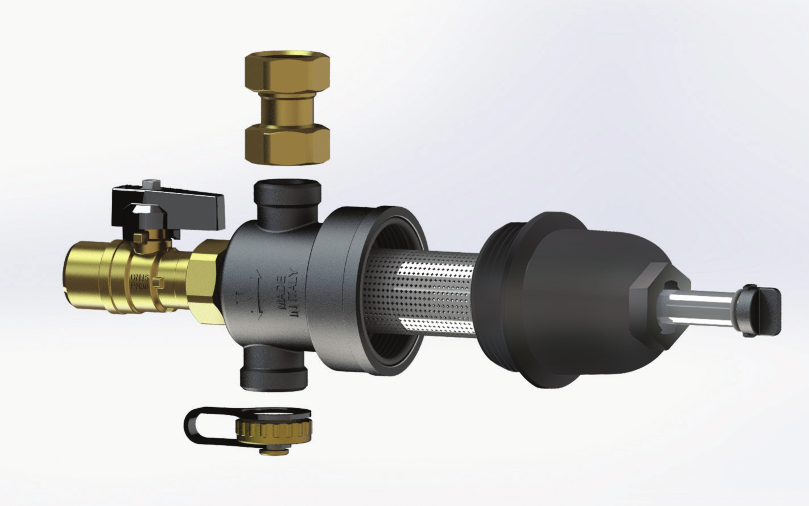

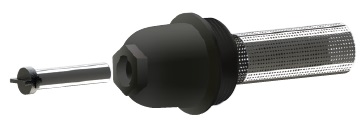

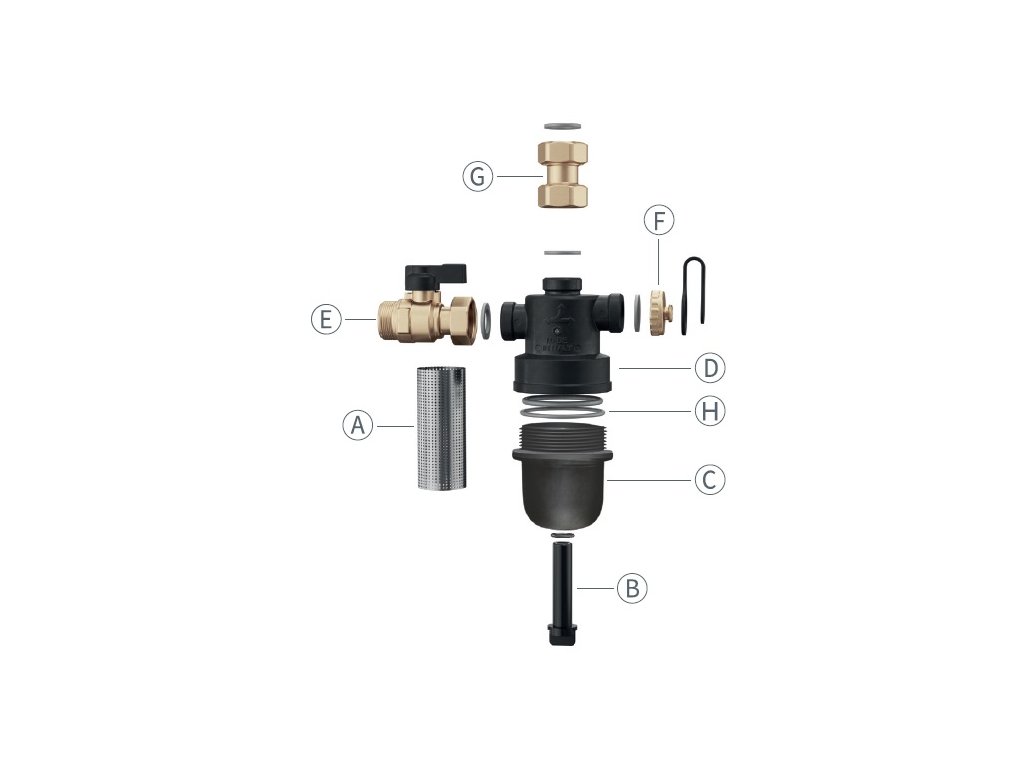

1. Filtrační sítko z nerezové oceli
2. Magnet
3. Filtrační komora
4. Tělo
5. Uzavírací ventil (připojení na straně topného systému)
6. Zátka
7. Otočná armatura (připojení na straně kotle)

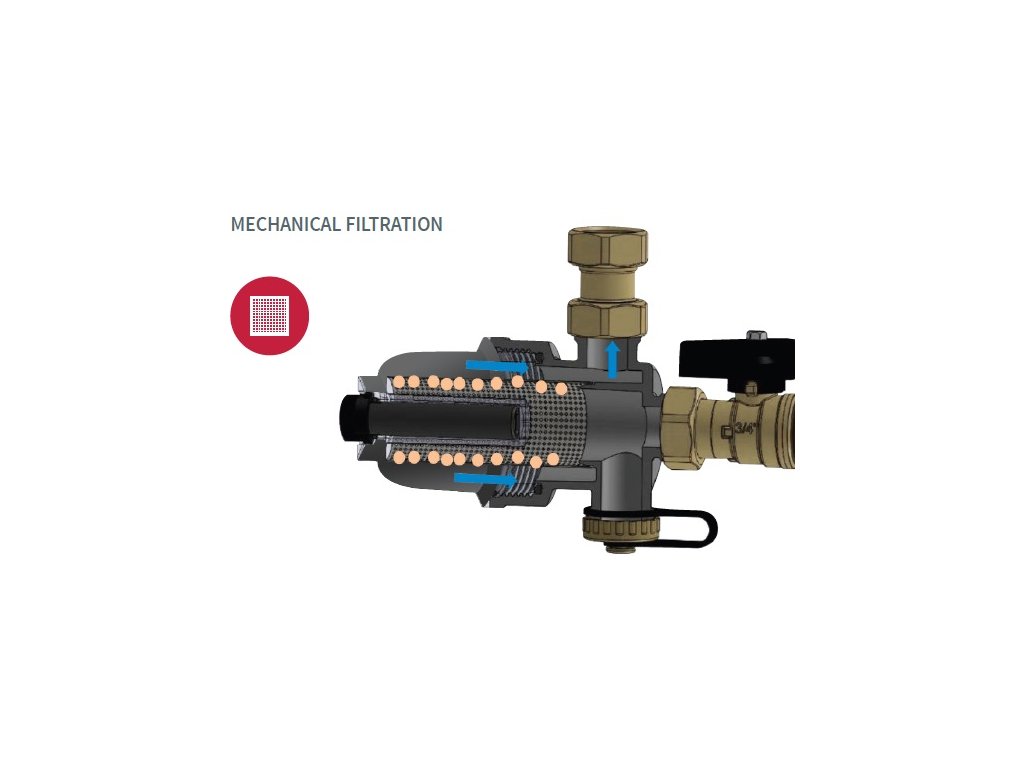

Filtrace:

DirtOUT® COMPACTe separátor nečistot, který kombinuje efektivní separaci nečistot dvojitým filtrováním, magnetickým a mechanickým. Speciální design, pomocí nejpokročilejšími technikami fluidní dynamiky, upřednostňuje a kombinuje ve všech polohách čistící efekt silného magnetu a filtrační vložky. Velká komora zaručuje velké množství akumulace, což umožňuje méně častou údržbu. Kompaktní velikost a design umožňuje instalaci v jakékoli konfiguraci zařízení bez nutnosti snížení výkonu filtrace.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

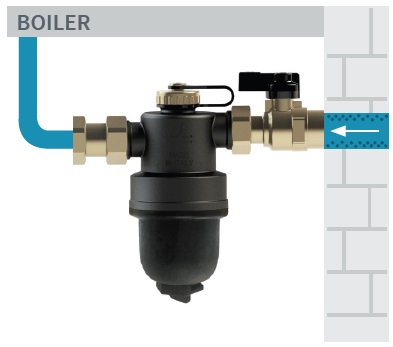

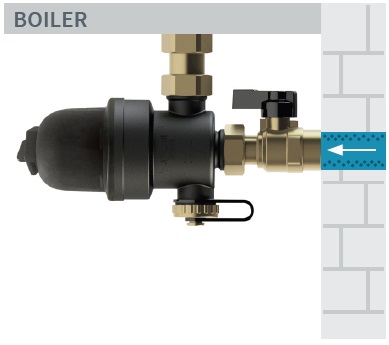

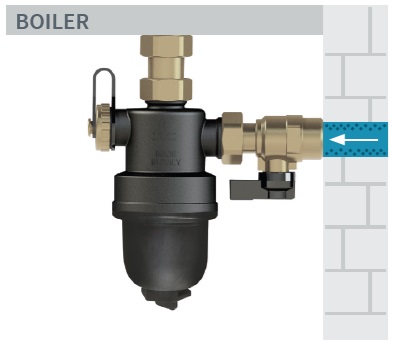

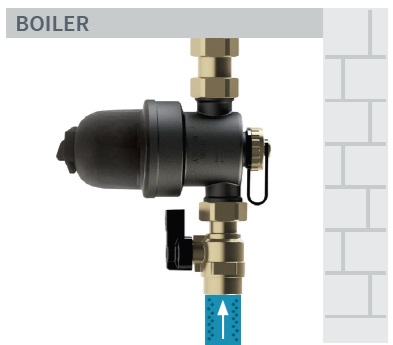

DirtOUT® COMPACT lze namontovat vodorovně a/nebo svisle díky speciálnímu tvaru T a speciálnímu designu. Filtr vždy umožňuje dokonalou filtraci v každé poloze připojení.

• separátor nečistot by měl být přednostně instalován na zpětném potrubí do kotle
• pro uvolnění a odšroubování filtru v případě mimořádné údržby použijte montážní klíč 29 mm
• běžné čištění proveďte měsíc po první instalaci (provozu systému)

Je důležité provádět kompletní čištění alespoň 1x ročně.

Před prováděním jakékoli kontroly, čištění nebo údržby vypněte kotel, uzavřete uzavírací ventily před odlučovačem nečistot a počkejte, až systém vychladne.

Zařízení musí být instalováno v souladu s platnými předpisy a musí být provedeno kvalifikovanou osobou.

 Kontrola, čištění a údržba:

Před prováděním jakékoli kontroly, čištění nebo údržby vypněte tepelné čerpadlo, uzavřete uzavírací ventily před odlučovačem nečistot a počkejte, až systém vychladne.

Zařízení musí být instalováno v souladu s platnými předpisy a musí být provedeno kvalifikovanou osobou.

Doporučujeme čistit s následující frekvencí:

• 1 měsíc po prvním spuštění systému
  poté alespoň jednou ročně

V každém případě musí být frekvence čištění přiměřená vlastnostem systému.

Je důležité provádět kompletní čištění alespoň jednou ročně.

Při čištění zařízení postupujte následovně:

1. uzavřete uzavírací ventil před odlučovačem nečistot

2. připravte si sběrnou nádobu a odšroubujte uzávěr vypouštěcího kohoutu

3. pomocí klíče 29 mm přímo odšroubujte uzávěr magnetu. Ujistěte se, že se voda shromažďuje v nádobě odpovídající velikosti

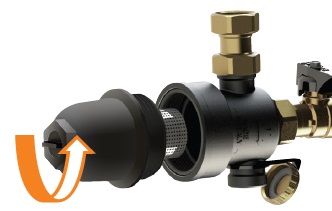

4. jakmile se průtok vody zastaví, zcela sejměte kryt magnetu / uzávěr (odšroubováním proti směru hodinových ručiček)

Vytáhněte magnet otočením o 90°, abyste snadno odstranili železné nečistoty. Magnet umyjte vodou a důkladně jej opláchněte, abyste zcela odstranili všechny nečistoty.
Zkontrolujte těsnění o-kroužku, zda nejeví známky poškození. V případě poškození jej vyměňte. Znovu vše sestavte v opačném pořadí.
Aby byla zaručena dokonalá hydraulická těsnost a zároveň nedošlo k poškození součástí, dodržujte při zpětné montáži filtru následující utahovací momenty:

- uzavírací víčko držáku magnetu: kroutící moment 10 ÷ 12 Nm
- spodní vypouštěcí zátka: kroutící moment 6 ÷ 7 Nm

Před opětovným uvedením do provozu zkontrolujte netěsností.

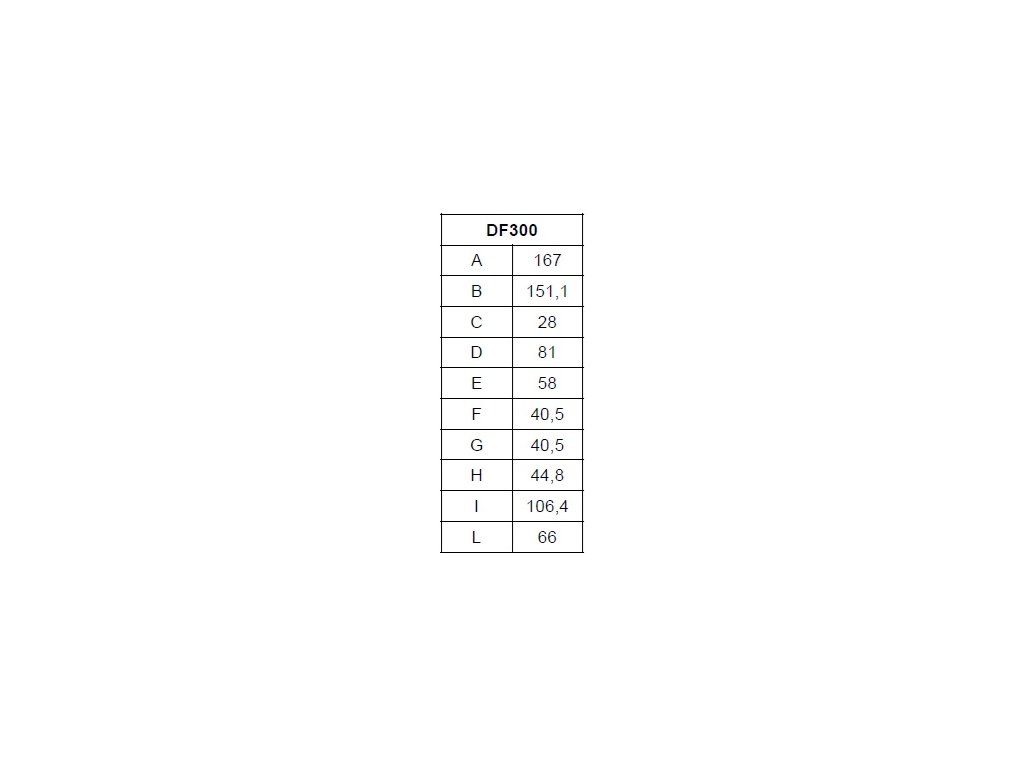

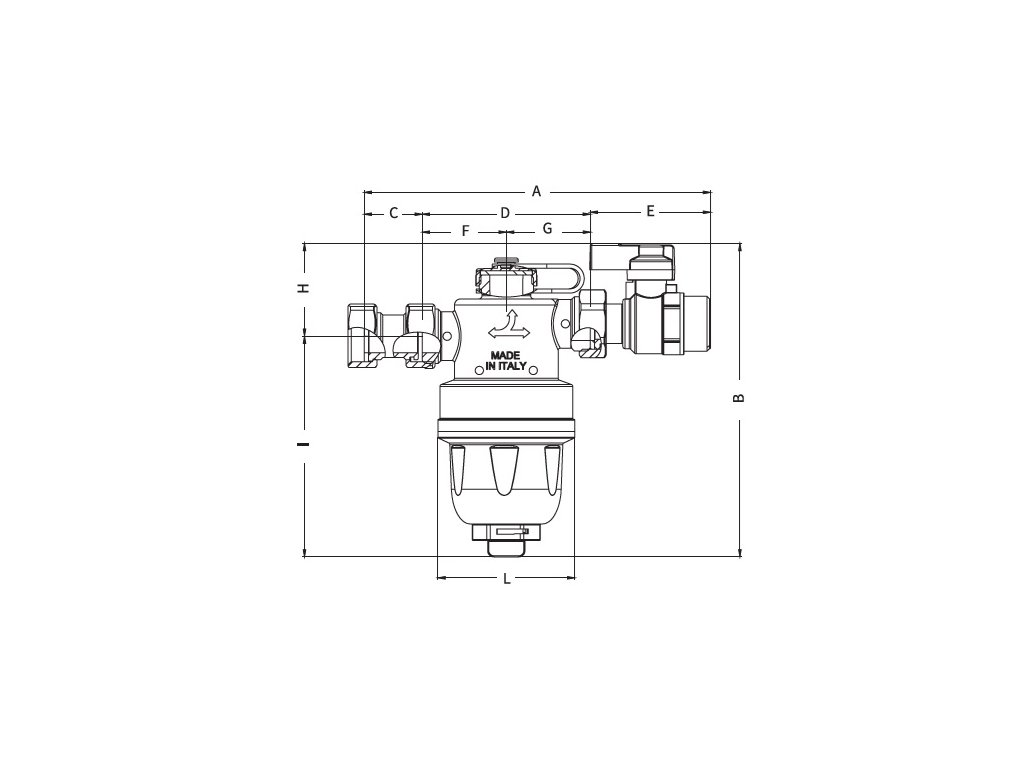

 Rozměr:

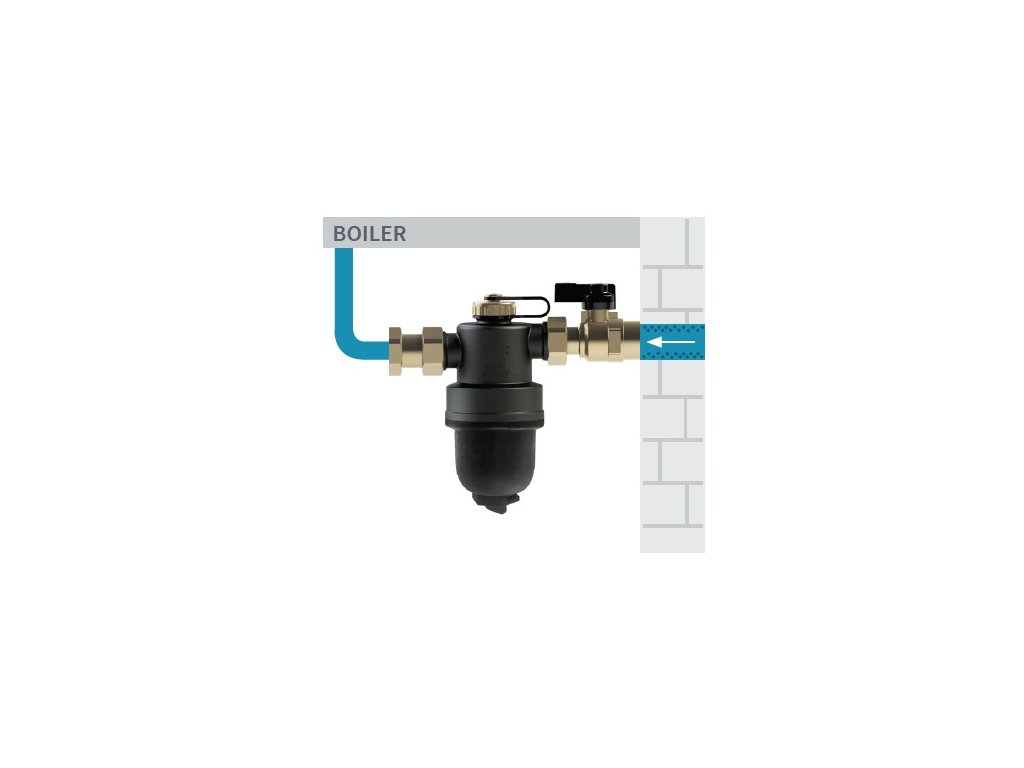

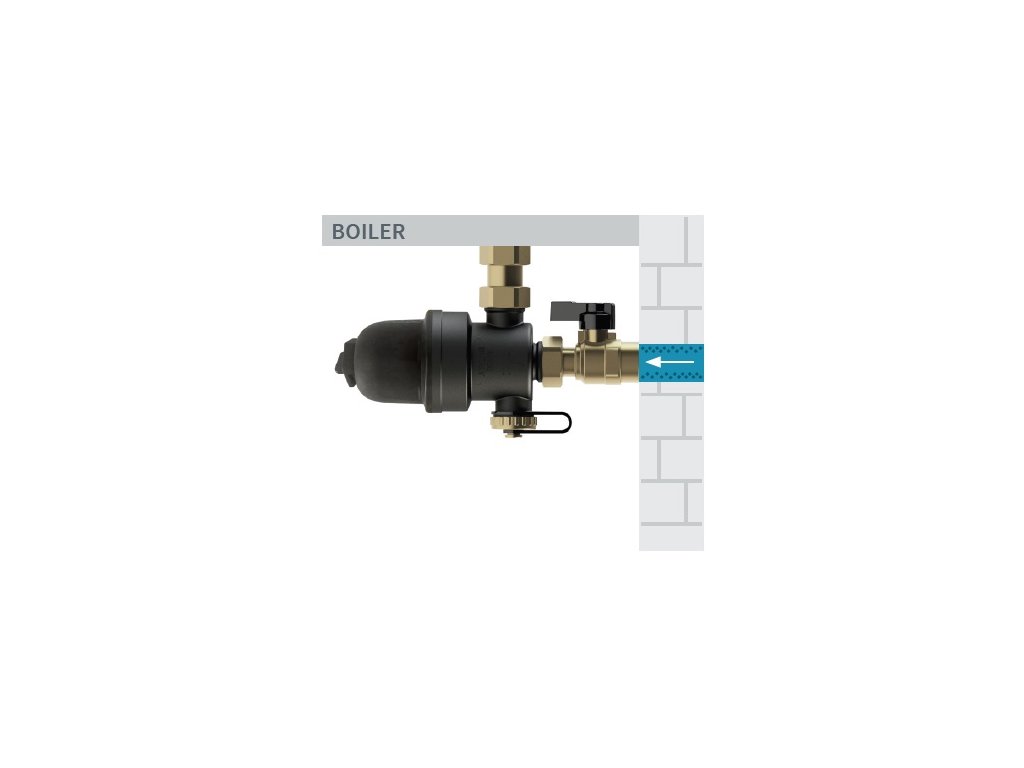

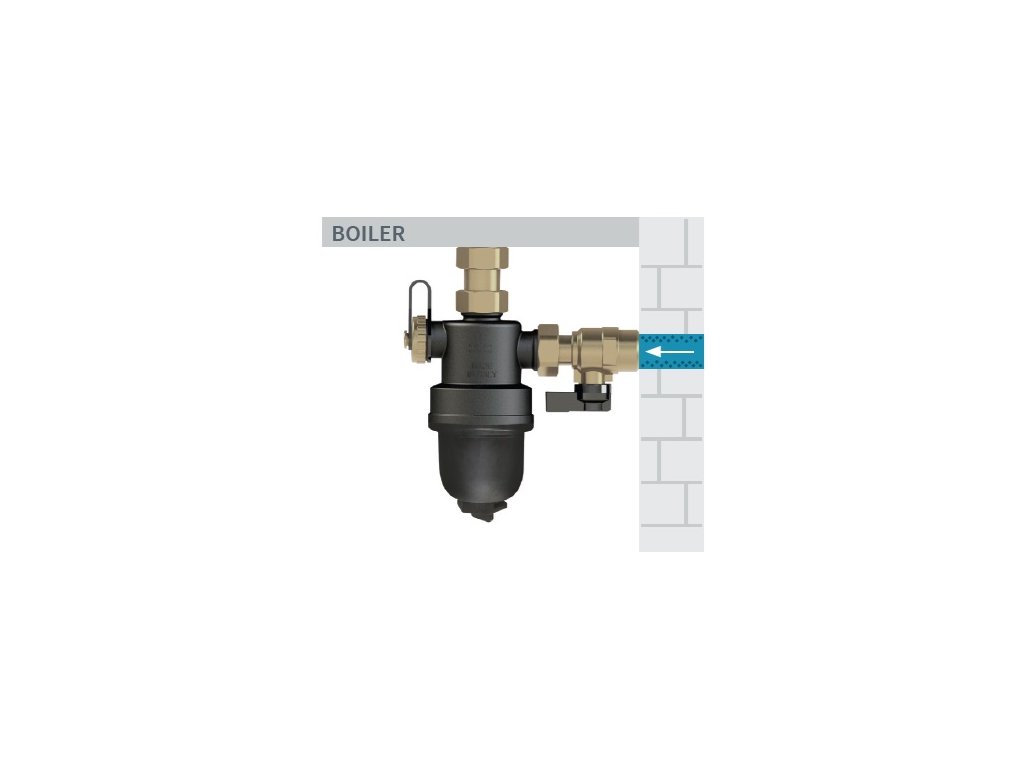

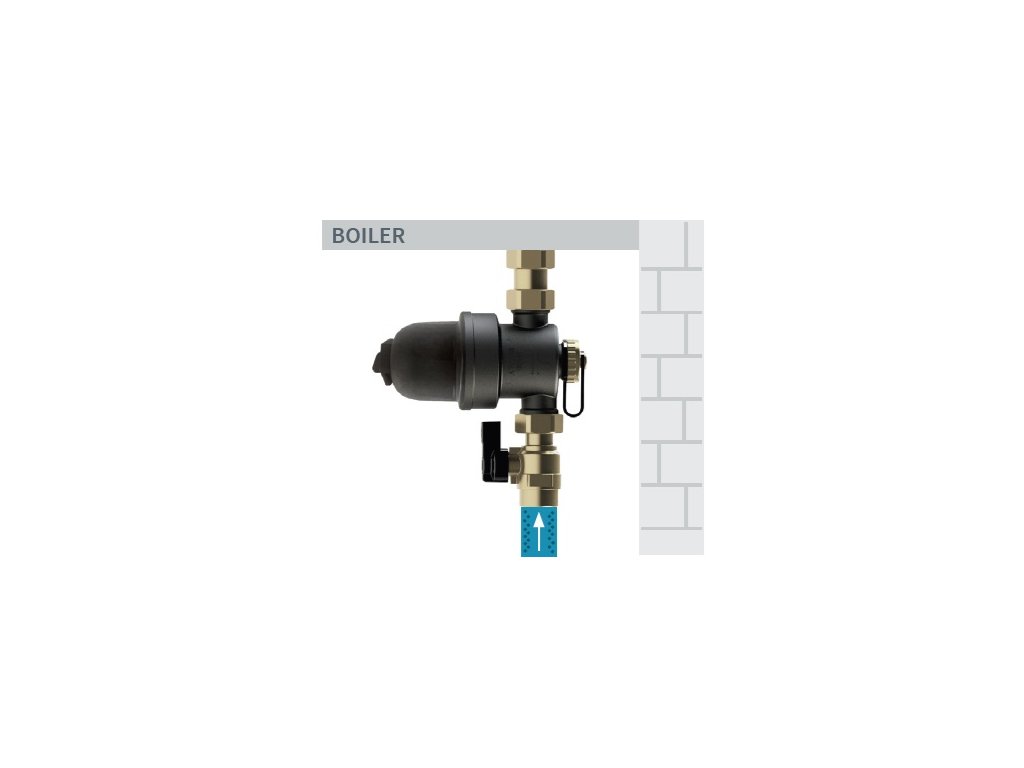

Hydraulické schéma:

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.

HCE S.r.l. si sama navrhuje a vyrábí instalatérské a topenářské výrobky s vynikajícím výkonem a jedinečným designem. Společnost HCE S.r.l. je rychle rostoucí mladá italská společnost. Tvoří ji tým profesionálů z oboru s dlouholetými zkušenostmi. V technických, obchodních a výrobních procesech působí velmi zkušení lidé s unikátním know-how, které HCE S.r.l. umožňuje být dodavatelem nejvýznamnějších společností v mezinárodním instalatérském a topenářském sektoru. Společnost HCE S.r.l. vyrábí produkty pro zlepšení účinnosti a životnosti vodovodních systémů. Každý výrobek a jeho součástka je od začátku do konce vyrobena striktně v Itálii, vše přísně MADE IN ITALY.

Respekt a ochrana planety patří mezi nejdůležitější hodnoty společnosti HCE S.r.l. Ovlivňují každé její rozhodnutí a jednání. Společnost HCE S.r.l. se zavázala chránit životní prostředí pro další generace. Od získávání surovin až po použité obaly. Každý výrobní a obchodní proces je optimalizován tak, aby se šetřila energie a materiály pomocí nejmodernějších dostupných technologií.
