GRAF CARAT nádrž na dešťovou vodu s dómem a bez poklopu

Detailní popis produktu

GRAF CARAT nádrž na dešťovou vodu s dómem bez poklopu

Popis:

• pro dům a zahradu
• s dómem
• bez poklopu
• bezešvá
• pochozí i pojezdová
• 100 % recyklovatelná
• napojení 5 x DN 150
• objem 2700 l, 3750 l, 4800 l, 6500 l
• max. překrytí (bez spodní vody/pochozí) 2000 mm
• max. zatížení nápravy 2,2 t
• max. celkové zatížení 8 t (celková max. hmotnost vozidla 12 t, s krycí deskou 60 t)
• překrytí při pojezdovém zatížení 800-2000 mm
• překrytí při spodní vodě: 800-1200 mm
• vnitřní průměr dómu 650 mm
• záruka 30 let
• vyrobeno v Německu

Materiál:

• Duralen

Použití:

Speciálně konstruovaná oválná nádrž na dešťovou vodu.

Pojezdové osobními i nákladními vozy.

Stabilní vůči spodní vodě díky mimořádně pevné konstrukci.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Podmínky pro instalaci:

Výška překryvu nádrže s teleskopickým nástavcem a dómem v pochozí zelené oblasti (např. zahrada).

Maximální výška překryvu nádrže s mezikusem a teleskopickým nástavcem (pouze v pochozí oblasti, ne pod pojezdovými plochami osobními vozy). Bez spodní vody.

Výška překryvu nádrže s teleskopickým nástavcem litina (třída B) v pojezdové oblasti osobními vozy max. 3,5 t. Bez spodní vody.

Výška překryvu nádrže teleskopickým nástavcem a litinovým poklopem BEGU (třída B, resp. D) v pojezdové oblasti nákladními vozidly do 12,5 t. Je třeba zhotovit betonovou roznášecí desku. Výpočet musí být proveden statikem! (oblast bez spodní vody).

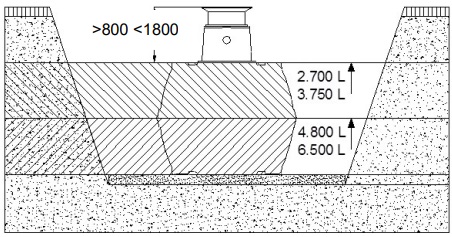

Výška překryvu nádrže při instalaci do spodní vody – šrafovaná plocha udává přípustnou hladinu spodní vody (ne pod pojezdovými plochami).

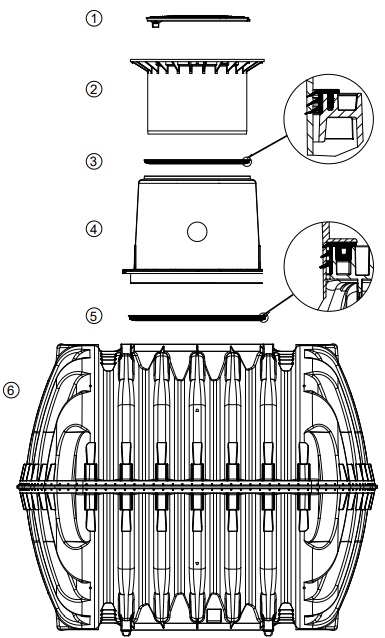

Složení nádrže:

1 víko
2 teleskopický nástavec (sklopitelný o 5°) (volitelný)
3 těsnění
4 dóm (otočný o 360°)
5 těsnění
6 nádrž

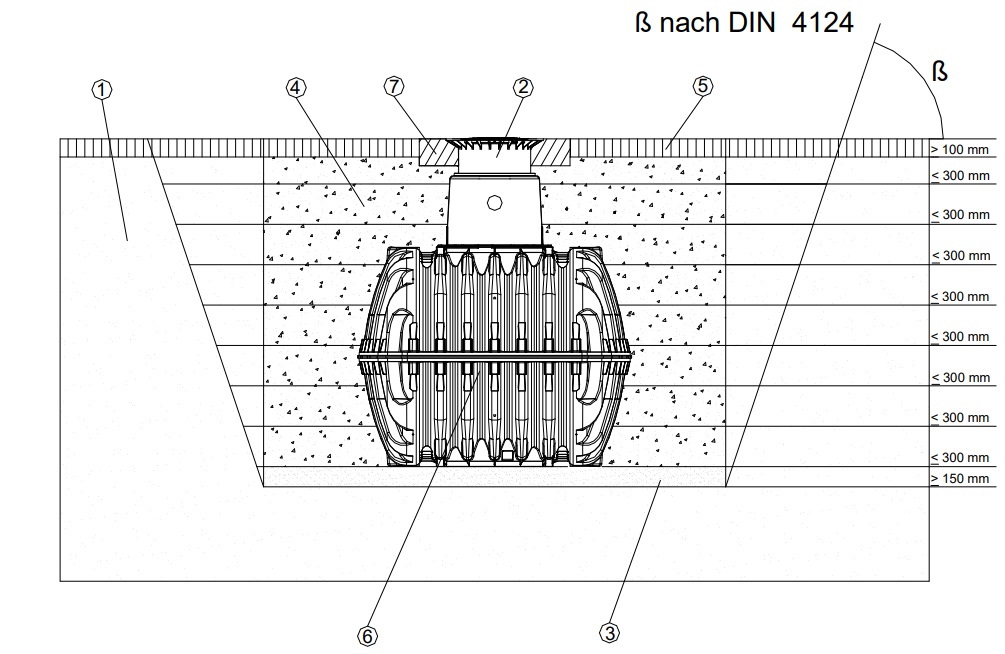

Pokládka a montáž:

1 půda
2 teleskopický nástavec
3 zhuštěný podklad
4 obsyp (kulatozrný štěrk s max. zrnitostí 8/16)
5 krycí vrstva
6 nádrž
7 betonová vrstva u pojezdových ploch (osobní vozy)
ß --> DIN 4124 ode dna stavební jámy 1250 mm

Podloží:

Před instalací musí být bezpodmínečně vyjasněny následující body:

• Stavebně technická vhodnost půdy dle DIN 18196
• Vyskytující se maximální výška spodní vody, resp. nasákavost podkladu
• Vyskytující se možné způsoby zatížení, např. dopravní zátěž

Pro určení fyzikálních okolností by měl být u příslušného místního stavebního úřadu vyžádán posudek o půdě.

Stavební jáma:

Pro zajištění maximálního pracovního prostoru musí základní plocha stavební jámy přesahovat na každé straně o 500 mm, odstup od pevných staveb musí být nejméně 1000 mm. Svah je nutno založit dle DIN 4124. Pozemek musí být vodorovný, plochý a musí vykazovat dostatečnou nosnost. Hloubka jámy musí být vyměřena tak, aby nebyl překročen maximální překryv nad nádrží (viz bod Podmínky pro instalaci). Pro celoroční používání zařízení je třeba instalovat nádrž a vodovodní části zařízení v nezámrzné hloubce. Nezámrzná hloubka je zpravidla v hloubce cca 600 mm – 800 mm, přesné údaje obdržíte u příslušného úřadu. Jako podklad se pokládá vrstva zhuštěného kulatozrnného štěrku (zrnitost 8/16, tloušťka vrstvy cca 150 – 200 mm).

Svah, jeho orientace, atd.:

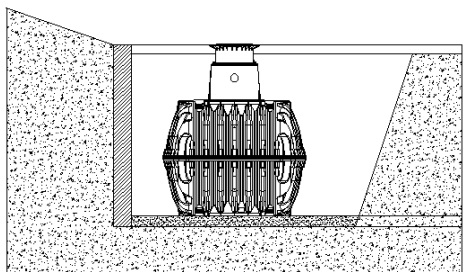

Při instalaci nádrže v bezprostřední blízkosti (< 5 m) stráně, kopce nebo svahu musí být zřízena staticky vypočítaná podpůrná zeď z důvodu pohlcení tlaku zeminy. Tato zeď musí přesahovat rozměry nádrže ve všech směrech minimálně o 500 mm a mít od nádrže minimální odstup 1000 mm.

Spodní voda a vodou nepropustné půdy (např. jílovitá zemina):

Je-li nádrž ponořena do spodní vody hlouběji, než je vyobrazeno na schématu, je nutno zajistit dostatečné odvádění spodní vody (pro maximální výšku spodní vody tabulka). U soudržných vodě nepropustných půd se doporučuje odvádění vody např. přes kroužkovou drenáž.

Instalace vedle pojezdových ploch:

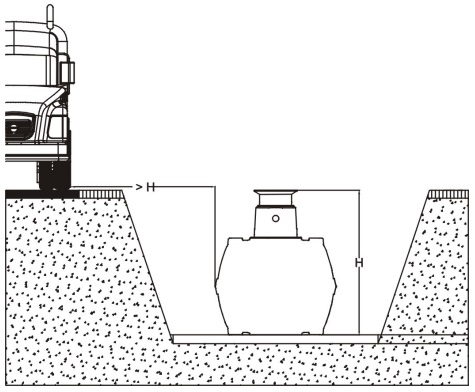

Jsou-li zemní nádrže instalovány vedle pojezdových ploch pojížděných těžkými vozy do 3,5 t, je třeba od těchto ploch dodržovat minimální odstup. Hloubka výkopu = vzdálenost od pojezdové plochy!

Spojení více nádrží:

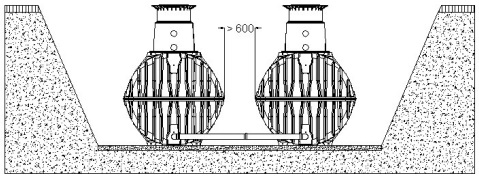

Spojení dvou nebo více nádrží se provádí přes montážní plochy, pomocí speciálních těsnění GRAF (DN 100) a KG trubek (umístit ze strany stavby). Montážní otvory je nutno vyvrtat speciálním dutým vrtákem GRAF odpovídající velikosti. Je třeba dbát na to, aby byl odstup mezi nádržemi min 600 mm. Trubky musí být zapuštěny min. 200 mm do nádrží.

Vsazení do stavební jámy a plnění:

Nádrž je třeba do připravené stavební jámy vpravit plynule adekvátním způsobem.

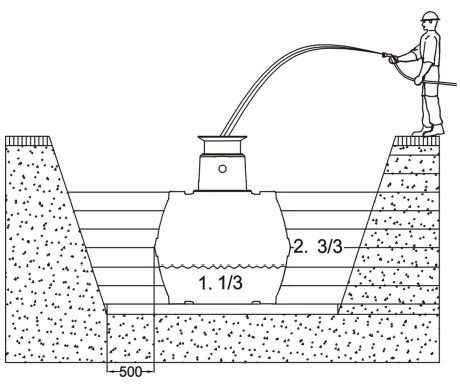

Pro zamezení případných deformací se nádrž před samotným obsypáním pláště naplní z 1/3 vodou, poté se ve vrstvách v max. 30 cm krocích obsype nádrž (kulatozrnný štěrk 8/16) až k hornímu okraji nádrže a vše se utěsní.

Jednotlivé vrstvy, stejně jako oblast středních opěrných sloupů, musí být dobře vyplněny ručním pěchovadlem. Při utěsňování je třeba zamezit poškození nádrže. V žádném případě nesmí být použity žádné mechanické utěsňovací přístroje. Zásypový pás kolem nádrže musí být min. 100 mm široký.

Položení přípojek:

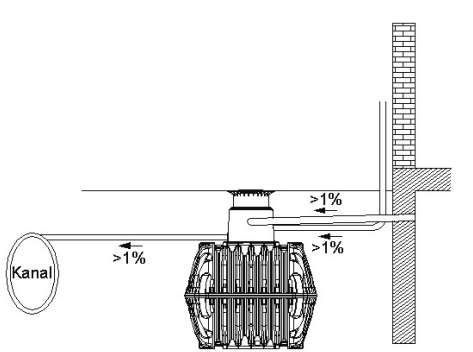

Veškeré přívodní a přepadové potrubí je nutno položit se sklonem min. 1 % ve směru toku do nádrže (přitom je nutno zohlednit možné pozdější poklesy). Bude-li přepad nádrže napojen na veřejnou kanalizaci, musí být zajištěn proti zpětnému vzdutí zpětnou klapou (pouze kanál na dešťovou vodu). Veškerá sací, tlaková a řídící potrubí je třeba vést v prázdné trubce (chránička), která se pokládá se sklonem k nádrži bez průhybů co možná nejrovněji. Požadované oblouky je možno vytvořit 30° tvarovkami.

Pozor: Inspekční trubku je třeba připojit na otvor nad maximálním stavem hladiny vody.

Montáž dómu:

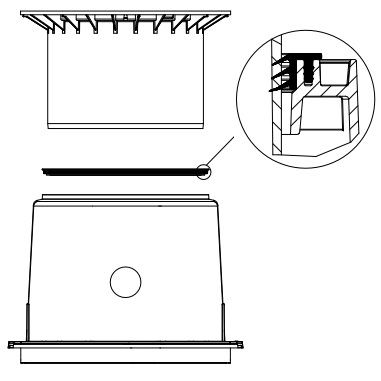

Před vlastní montáží se dodané těsnění vloží mezi nádrž a dóm do těsnící drážky hrdla nádrže „B“, potom se dóm vyrovná s přívodním potrubím a zatlačí do hrdla nádrže až na doraz. Je nutné věnovat pozornost hornímu těsnění „A“ (je již předmontované).

Montáž teleskopického nástavce:

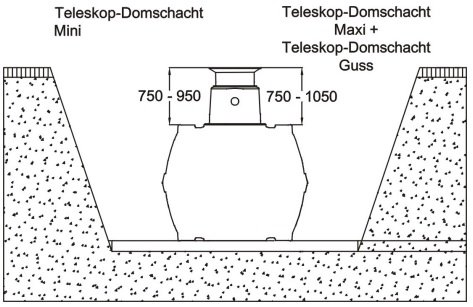

Teleskopický nástavec umožní plynulé nastavení poklopu nádrže do požadované roviny s okolním terénem mezi 750 mm a 950 mm (teleskop MINI) resp. 750 mm a 1050 mm (teleskop MAXI). Při montáži se profilované těsnění nádrže (materiál EPDM) dostatečně natře mazadlem (nepoužívat žádná maziva na bázi minerálních olejů, které těsnění naleptávají). Následně se namaže rovněž teleskopická šachta, nasadí se na nádrž a vyrovná s okolním povrchem povrchem.

Pochozí teleskopický nástavec:

Důležité: Pro zamezení přenášení zátěže na teleskopický nástavec nádrže 1 se šachta ve vrstvách obsype kulatozrnným štěrkem 2 (max. zrnitost 8/16) a rovnoměrně utěsní. Přitom je třeba zamezit poškození dómu nádrže 3 resp. teleskopického nástavce. Následně se nasadí poklop a zabezpečí se před dětmi. Závit poklopu je třeba utáhnout tak, aby jej děti nemohly otevřít!

Pojezdný teleskopický nástavec:

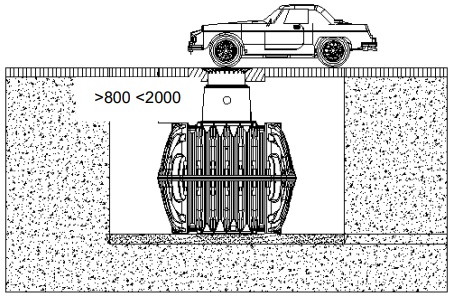

Je-li nádrž instalována pod pojezdovými plochami, musí být teleskopický nástavec 1 (barva antracit) v oblasti límce podbetonována 4 (třída zatížení B25 = 250 kg/m²). Betonová vrstva musí být min. 300 mm široká a max. 200 mm vysoká. Nejmenší překrytí přes rameno nádrže obnáší nejméně 800 mm (max. 1050 mm s teleskopem, se spojovacím kusem je možný překryv do max. 2000 mm).

Teleskopický nástavec s poklopem BEGU:

Je-li nádrž instalována pod pojezdovými plochami, pojížděnými nákladním vozy do 12 t, musí být teleskopický nástavec 1 (barva antracit) v oblasti límce podbetonována 4 (třída zatížení B25 = 250 Kg/m²). Následně se instalují betonové kruhy (Ø 600 mm) a litinový rám 5 s hvězdicovitým rozložením zatížení pro zabudování litinového víka (zohlednit min. 800 mm, max. 2000 mm půdního překryvu). Litinový rám musí mít styčnou plochu cca 1 m². POZOR: Je třeba zhotovit betonovou roznášecí desku! Upozornění: Je nezbytné použít teleskop 371021.

Montáž mezikusu - rozpěrné vložky:

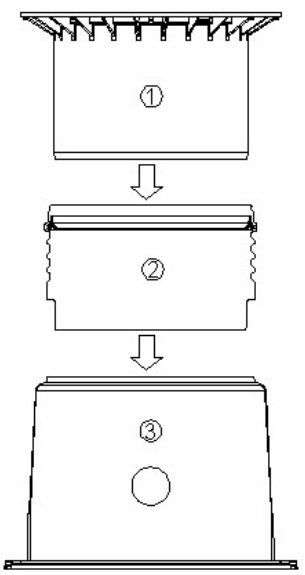

1 teleskopický nástavec
2 mezikus - rozpěrná vložka
3 dóm (otočný o 360°)

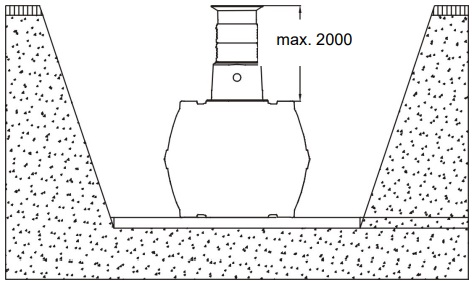

Pokud je pro větší hloubku krytí zapotřebí zvyšovací kus, vloží se do dómu nádrže pomocí mazadla. Profilové těsnění je zasunuto do nejvyšší drážky mezikusu a dostatečně namazáno. Potom zasuňte teleskopický nástavec a nastavte jej k povrchu terénu. Max. překrytí zeminou 2000 mm.

Kontrola a údržba:

Samotné zařízení je nejméně každé tři měsíce překontrolovat z hlediska těsnosti, čistoty a stability.

Údržba celého zařízení by měla být provedena v odstupu cca 5 let. Zde je třeba všechny části zařízení vyčistit a přezkoušet jejich funkci.

Při údržbě by mělo být postupováno následovně:

• Nádrže beze zbytku vyprázdnit
• Plochy a vestavěné díly vyčistit vodou
• Z nádrže beze zbytku odstranit nečistoty
• Všechny vestavěné díly zkontrolovat z hlediska pevnosti dosednutí

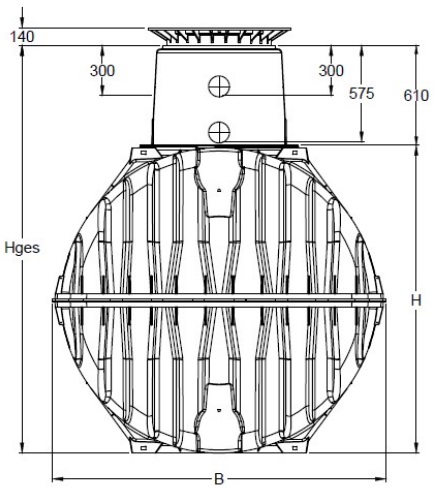

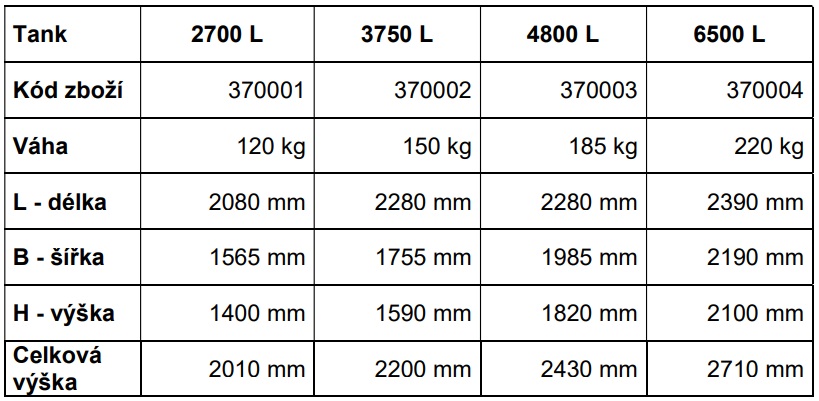

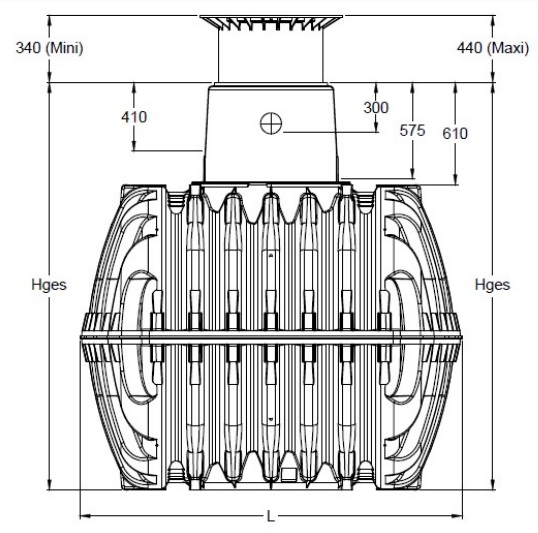

Rozměr:

Aplikace:
