FROZEN 4860 prodloužení pro venkovní nezámrzné vodovodní armatury 4800 a 4810

Detailní popis produktu

FROZEN 4860 prodloužení pro venkovní nezámrzné vodovodní armatury 4800 a 4810

• pro rozvody vody a topení
• projekční podklady pošleme na vyžádání

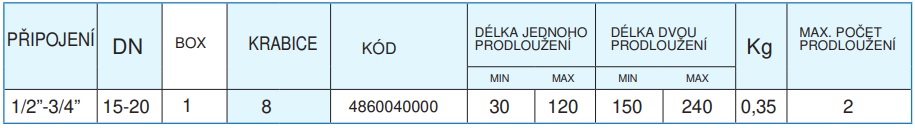

• připojení 1/2", 3/4"
• max. počet prodloužení 2

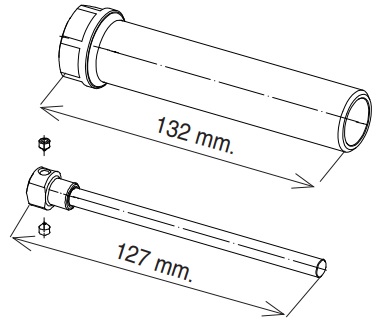

• délka jednoho prodloužení min. 30 mm max. 120 mm
• délka dvou prodloužení min. 150 mm max. 240 mm
• maximální pracovní tlak 10 bar
• provozní teplota -20 °C + 90°C
• průtok 40 l/min s tlakem na vstupu 3 bar
• průtokový součinitel K_v 2,4 m³/h

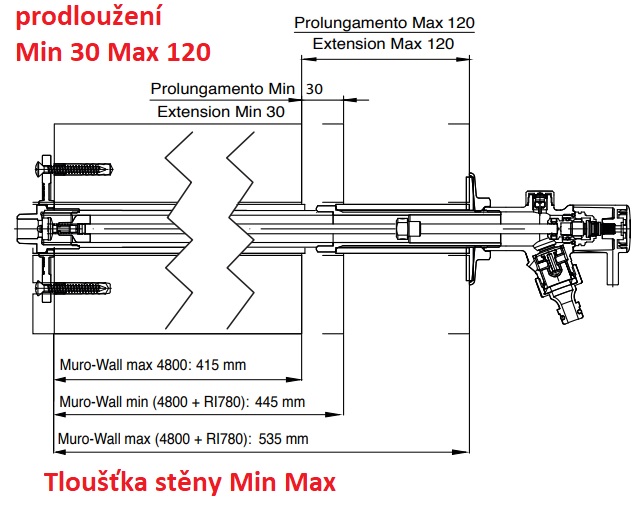

• max. tloušťka stěny L= 415 mm s možností montáže až 2 nástavců (položka 4860040000) pro stěny do L= 655 mm
• min. tloušťka stěny L= 150 mm
• průměr vrtaného otvoru 38 mm (otvor musí být proveden pod úhlem 1° se sklonem od vnitřní stěny ven)
• vyrobeno v Itálii

Použití:

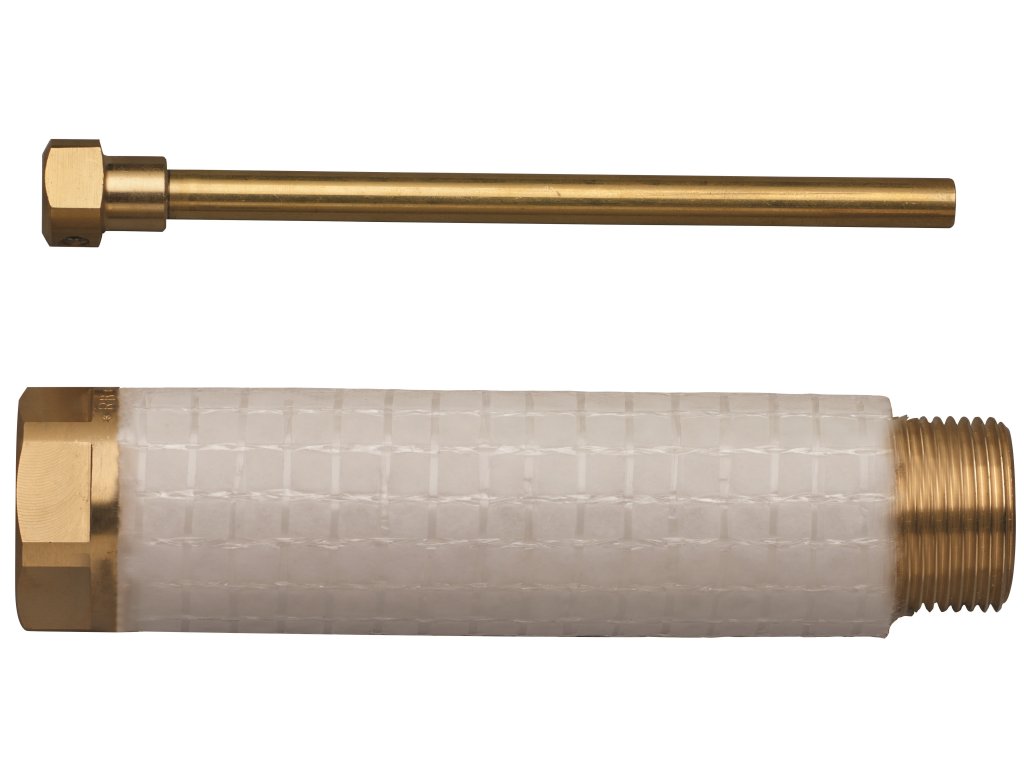

Prodloužení FROZEN 4860 pro nezámrznou vodovodní armaturu 4800 a 4810.

FROZEN je nezámrzná vodovodní armatura pro venkovní použití, s automatickým odvzdušňovacím ventilem, hadičníkem a pochromovanou rukojetí.

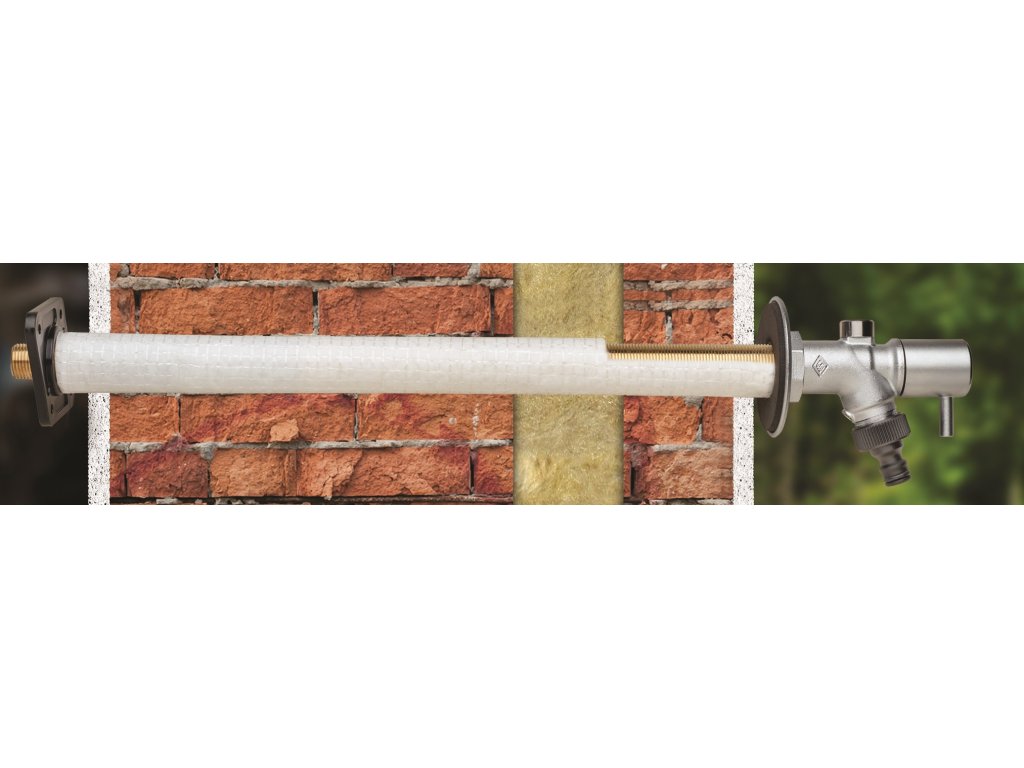

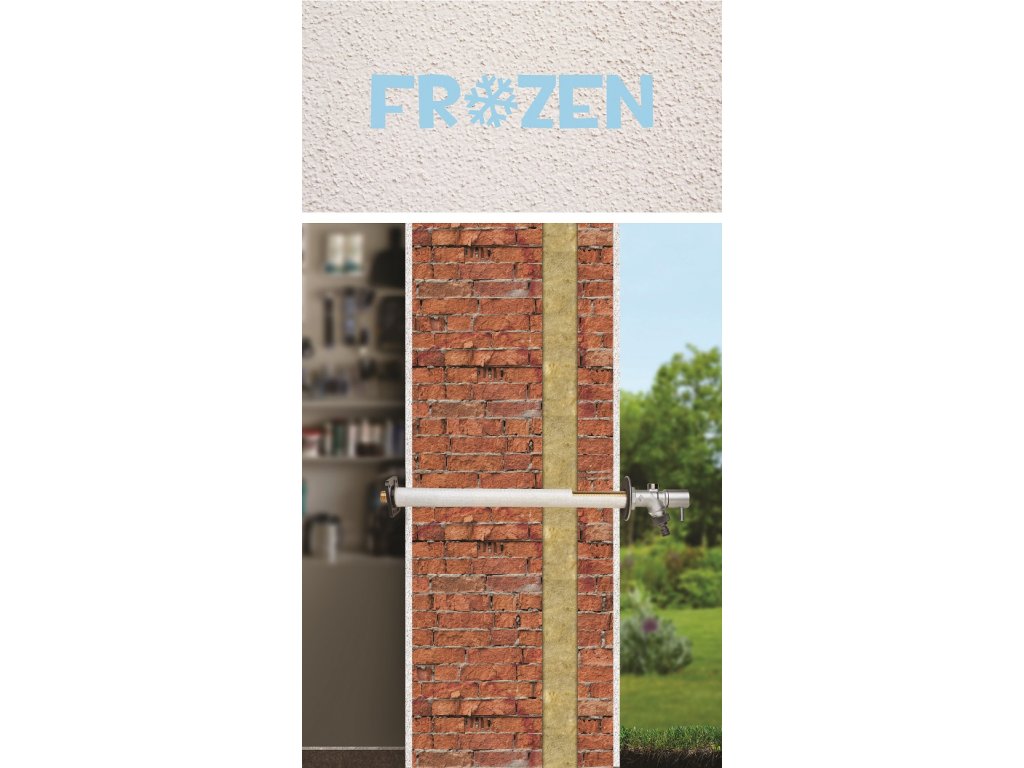

Konstrukce umožňuje pomocí speciální montážní sady instalovat uzávěr ventilu uvnitř domu a ovládací prvek armatury na venkovní fasádě domu.

• Armatura FROZEN zaručuje kontinuitu používání a provozu i za nízkých teplot
• Odvzdušňovací ventil umístěný v horní části kohoutku umožňuje rychlé vyprázdnění samotného kohoutku a zabraňuje tak zbytkům vody, aby zůstala uvnitř těla kohoutu
• Systém „odpojení“ zajišťuje, že voda ze zahradní hadice se nevrací zpět do kohoutku
• Se snadnou instalací vám pomůže jednoduchá montážní sada
• Integrovaný zpětný ventil zastaví jakýkoli možný zpětný ráz ze zahradní hadice do kohoutu
• Vhodné pro jakoukoli tloušťku stěny mezi 150 mm a 415 mm. Pomocí příslušných nástavců je možné baterii namontovat do stěn až do L = 655 mm

Materiál:

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

FROZEN 4800 venkovní nezámrzný ventil návod na montáž

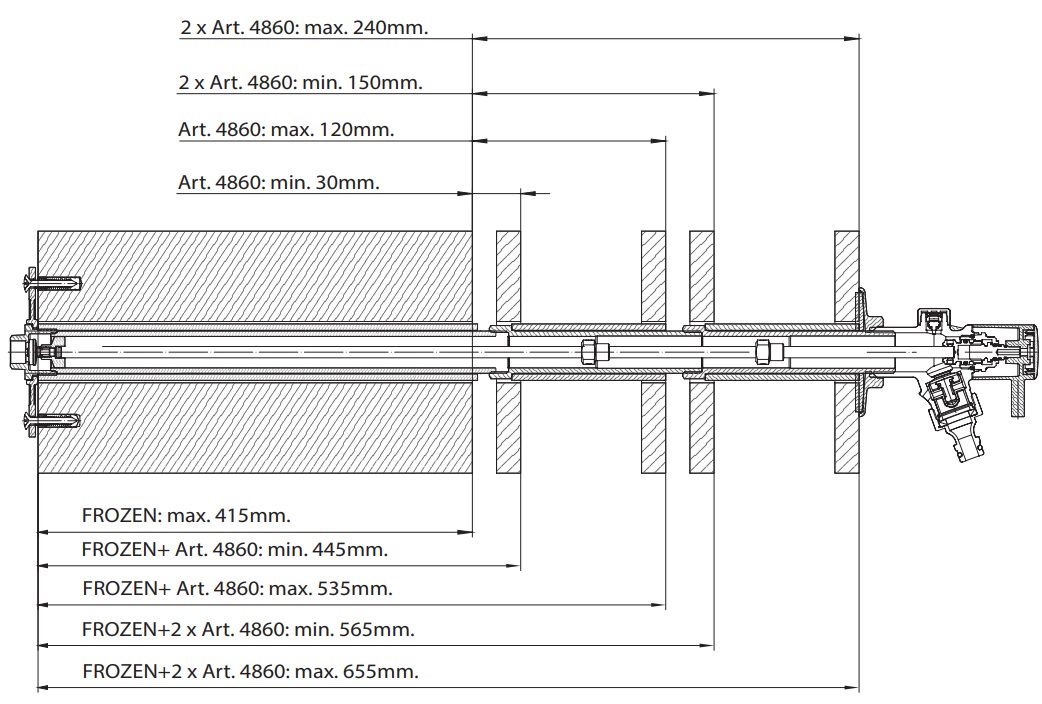

Volitelná montáž: Pokud tloušťka stěny přesahuje maximální rozměry standardní nezámrzné armatury (415 mm), je nutné namontovat Prodlužovací sadu ( 4860040000), a to až do maximálního počtu 2 prodloužení. MAX. DÉLKA 1 PRODLOUŽENÍ: min. 30 mm - max. 120 mm. MAX. DÉLKA 2 PRODLOUŽENÍ: min. 150
mm - max. 240 mm.

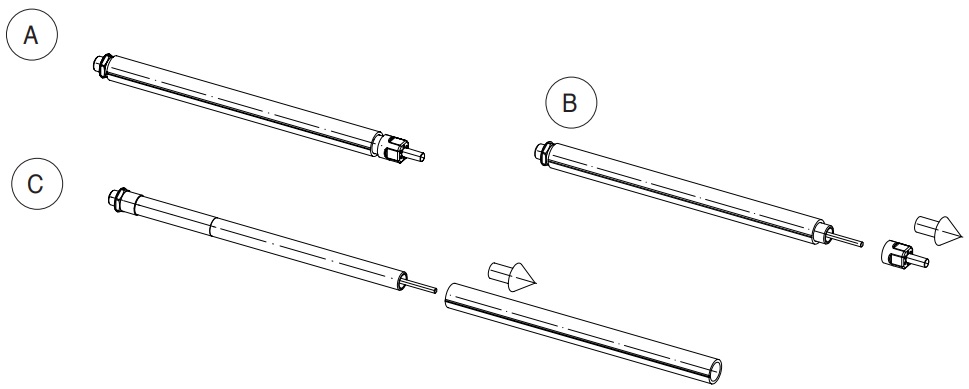

A) Vezměte si předem sestavenou sadu
B) Odšroubujte krytku
C) Sundejte izolaci

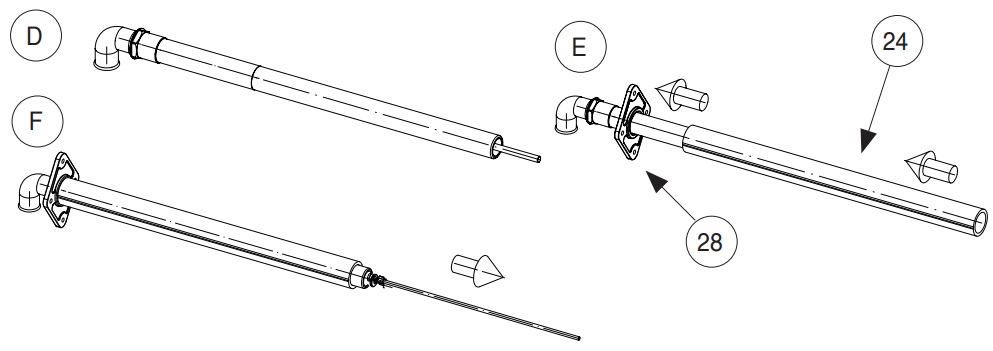

D) Připojte potrubí/spojku. DŮLEŽITÉ: Trubka musí být připojena tak, aby příruba (28) zůstala ve svislé poloze
E) Nasaďte přírubu (28) a kryt (24). DŮLEŽITÉ: Příruba (28) musí být orientována tak, aby šestihranné vybrání fitinky lícovalo s přírubou
F) Vysuňte dřík ze závitové tyče

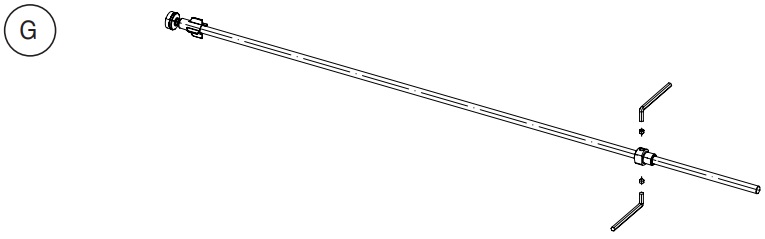

G) Namontujte sadu prodloužení dříku pomocí dvou šroubů. V případě dvou prodloužení postup opakujte

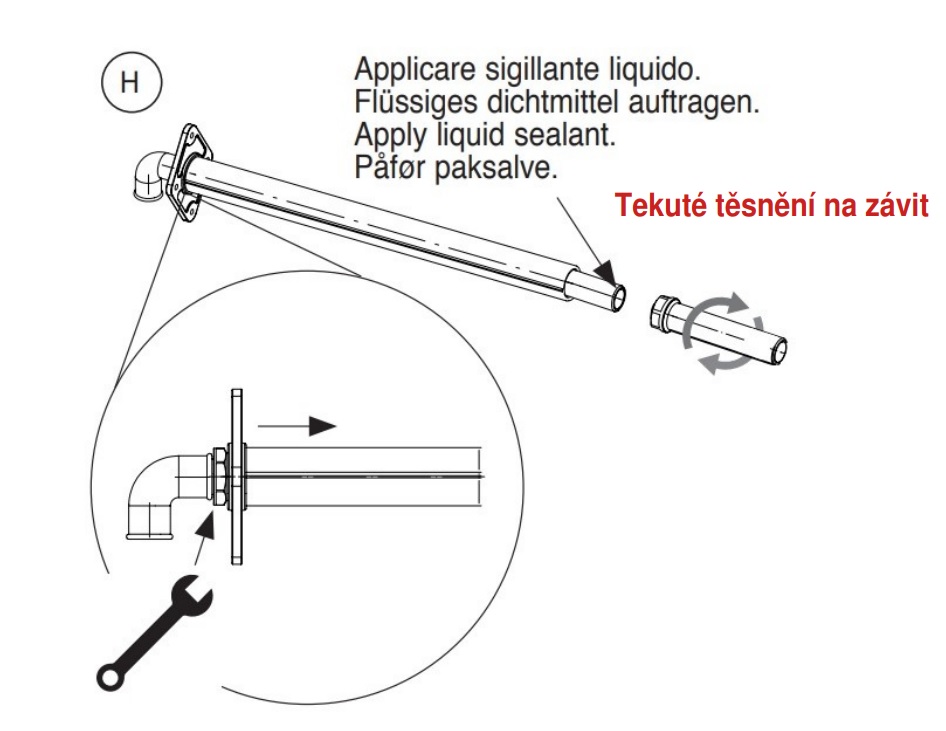

H) Při montáži prodloužení závitové tyče přidejte na závit závitové tyče tekuté těsnění. Opatrně odstraňte přírubu a kryt, abyste mohli použít klíč k našroubování prodloužení

V PŘÍPADĚ DVOU PRODLOUŽENÍ

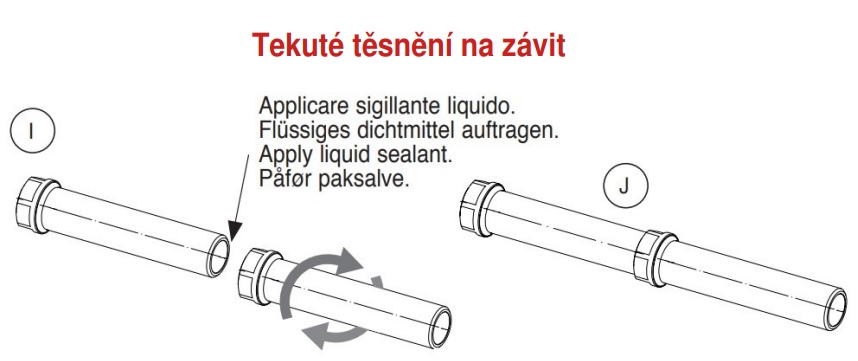

I) Mezi nástavce použijte tekuté těsnění
J) Montáž dvou nástavců proveďte samostatně

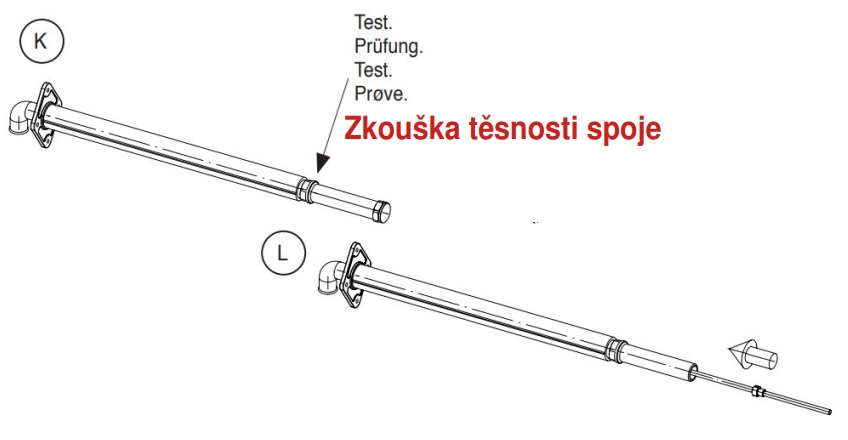

K) Proveďte zkoušku těsnosti spoje přes závitovou tyč a nástavec pomocí vsuvky/víčka DŮLEŽITÉ: Víčko není součástí balení
L) Vložte prodloužený dřík do prodloužené závitové tyče

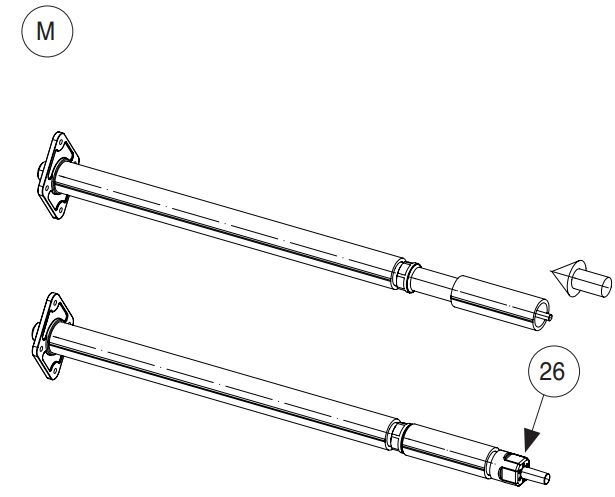

M) Nasaďte krytku prodloužení závitové tyče. Poté zašroubujte kryt (26) pro zkoušku těsnosti. Nyní postupujte od bodu G) instalačního manuálu pro
nezámrznou armaturu Frozen 4800

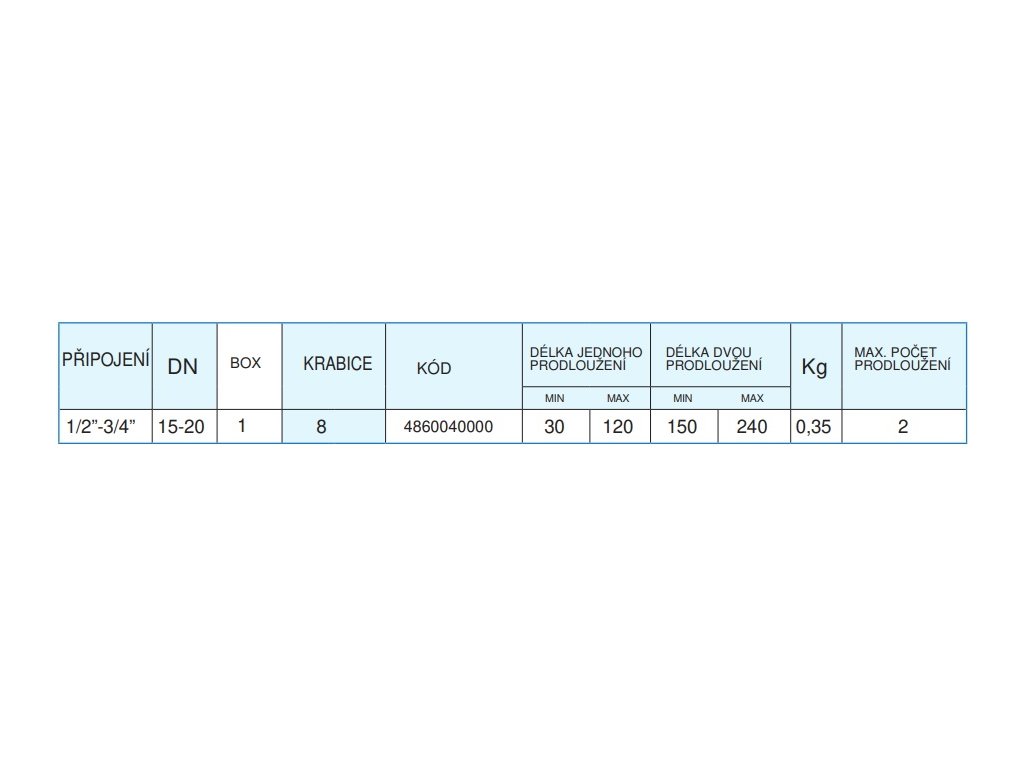

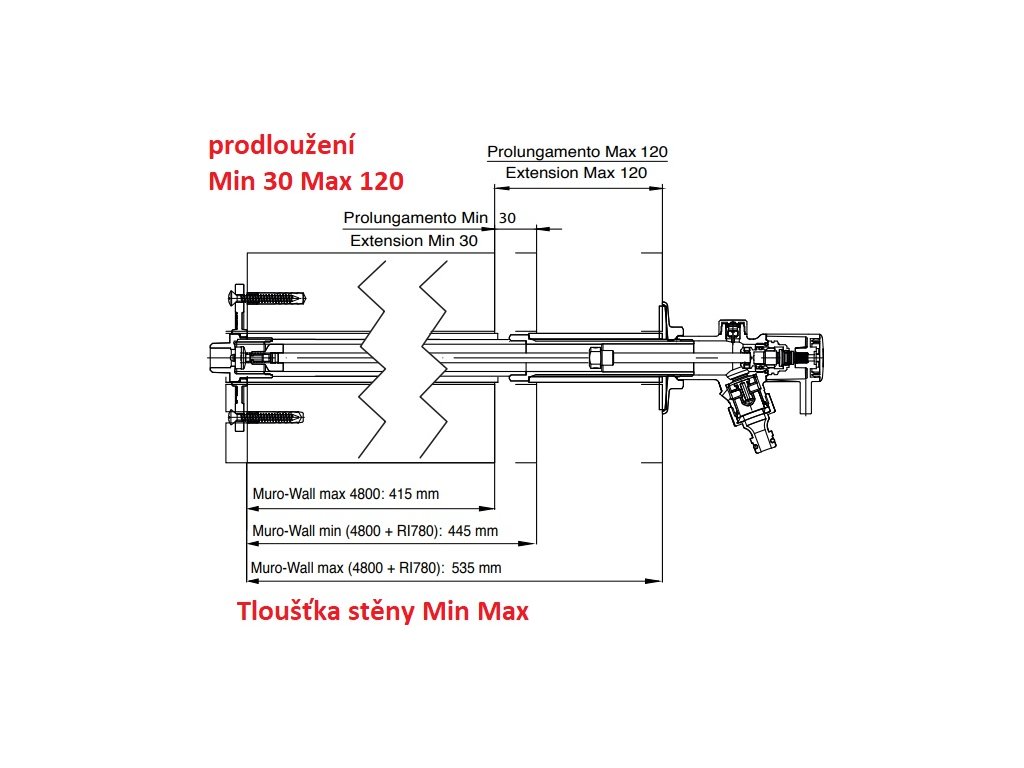

Rozměr:

Aplikace:
