FARG 505 redukční ventil s 1/4" připojením na manometr a šroubením

Detailní popis produktu

FARG 505 redukční ventil s 1/4" připojením na manometr a šroubením

Popis:

• pro rozvody vody a topení
• jako regulační armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2", 3/4", 1", 5/4", 6/4", 2"

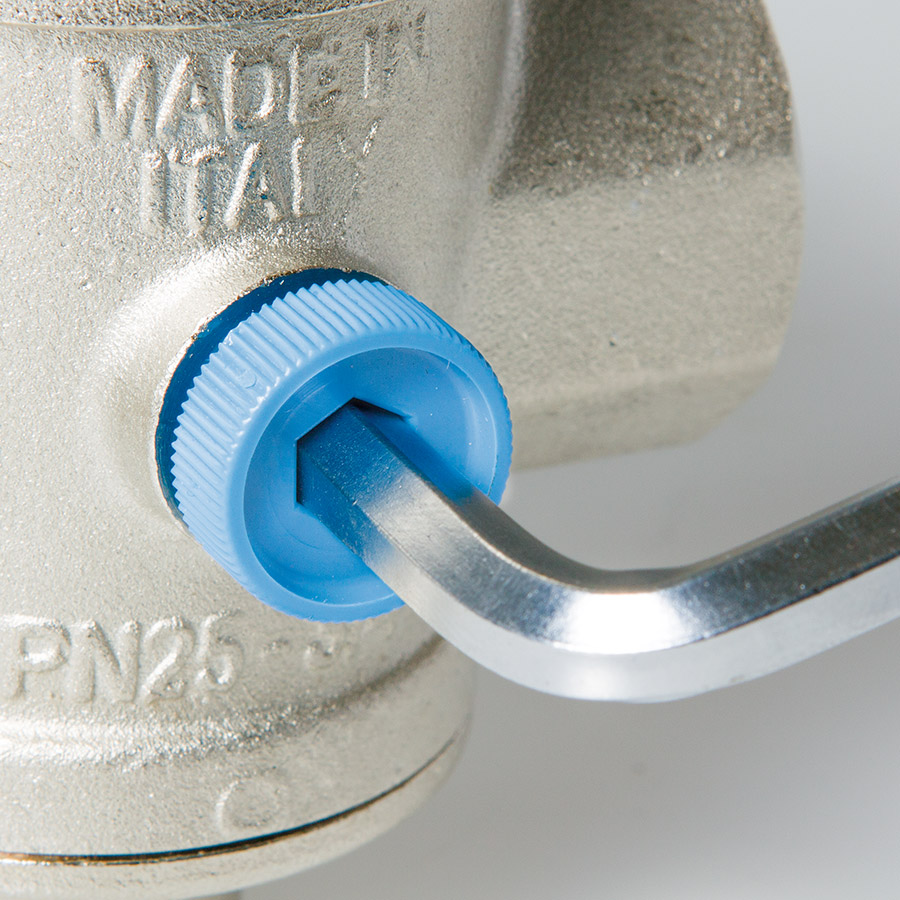

• připojení manometru 1/4" (2 varianty připojení)
• maximální pracovní tlak 25 bar
• regulace tlaku 0,5÷6 bar pro 1/2", 3/4", 1"
• regulace tlaku 1÷6 bar pro 5/4", 6/4", 2"
• tovární nastavení tlaku 3 bar
• maximální pracovní teplota 120 °C
• minimální pracovní teplota 0 °C
• médium voda
• vyrobeno v Itálii

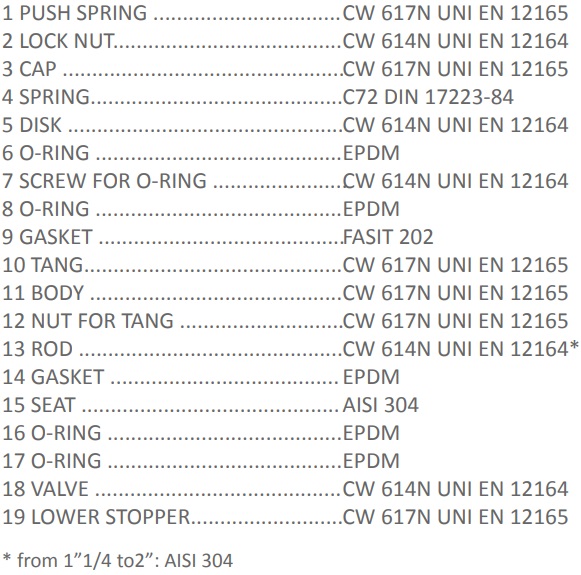

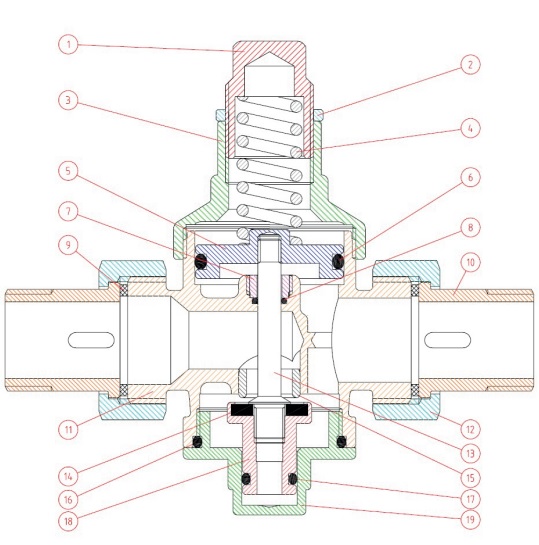

Materiál:

Použití:

Regulátor tlaku zajišťuje stabilní tlak vody za regulátorem ve vodovodním potrubím navzdory měnícímu se tlaku na vstupu z veřejné sítě. Je určený pro civilní a průmyslové aplikace vyžadující střední až vysoký průtok. Přidanou hodnotou je sedlo z nerezové oceli. Pístový provoz s kompenzační komorou. Regulátory obecně snižují poruchovost armatur a zařízení v systému v důsledku kolísání vnějšího tlaku vody, který je obecně vysoký.

Pro malé systémy, např. pro byty nebo ochrana zásobníkových ohřívačů vody, vodovodních armatur atd., ale i průmyslové aplikace.

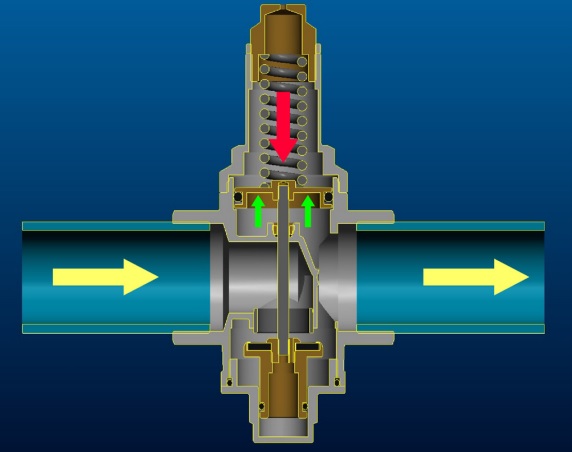

Jak to funguje:

Činnost redukčních ventilů je založena na vzájemném působení dvou protichůdných sil, které v nich vznikají. Síla způsobená tlakem vody má tendenci zastavit průchod vody uvedením ventilu do jeho uzavřené polohy. Protilehlá síla přenášená pružinou má naopak tendenci otevřít průchod vody. Tyto dvě síly působí proti sobě a díky variabilnímu kompenzačnímu systému pružiny, který je navržen tak, aby kompenzoval měnící se vstupní tlak, je tlak ve směru proudění udržován stabilní navzdory měnícímu se tlaku vody na vstupu do systému.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

1 Před instalací redukčního ventilu otevřete všechny vodovodní kohoutky (vodovodní baterie atd,), abyste vyčistili systém. Odstraňte (odvzdušněte) veškerý vzduch ze systému
2 Nainstalujte uzavírací ventily před i za redukčním ventilem pro snadnější údržbu (z jedné strany rozebíratelné topenářské šroubení s plochým těsněním přímé a z druhé strany uzavírací TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem)
3 Nainstalujte redukční ventil do systému ve směru šipky vyražené na jeho těle (může být instalován vodorovně nebo svisle, ale NE obráceně)

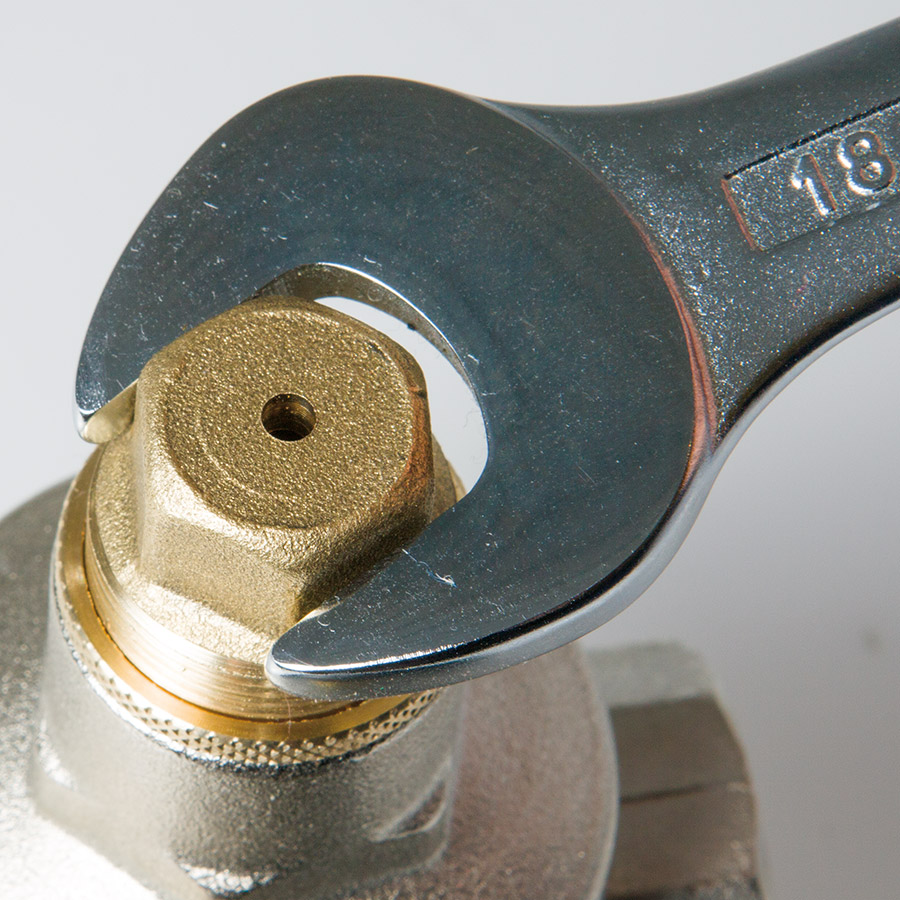

4 Kalibrace ventilu. Zavřete předřazený uzavírací ventil a nastavte hodnotu výstupního tlaku: utahujte pružinový kolík (otáčejte po směru hodinových ručiček) pro zvýšení tlaku a povolujte (otočte proti směru hodinových ručiček) pro snížení tlaku

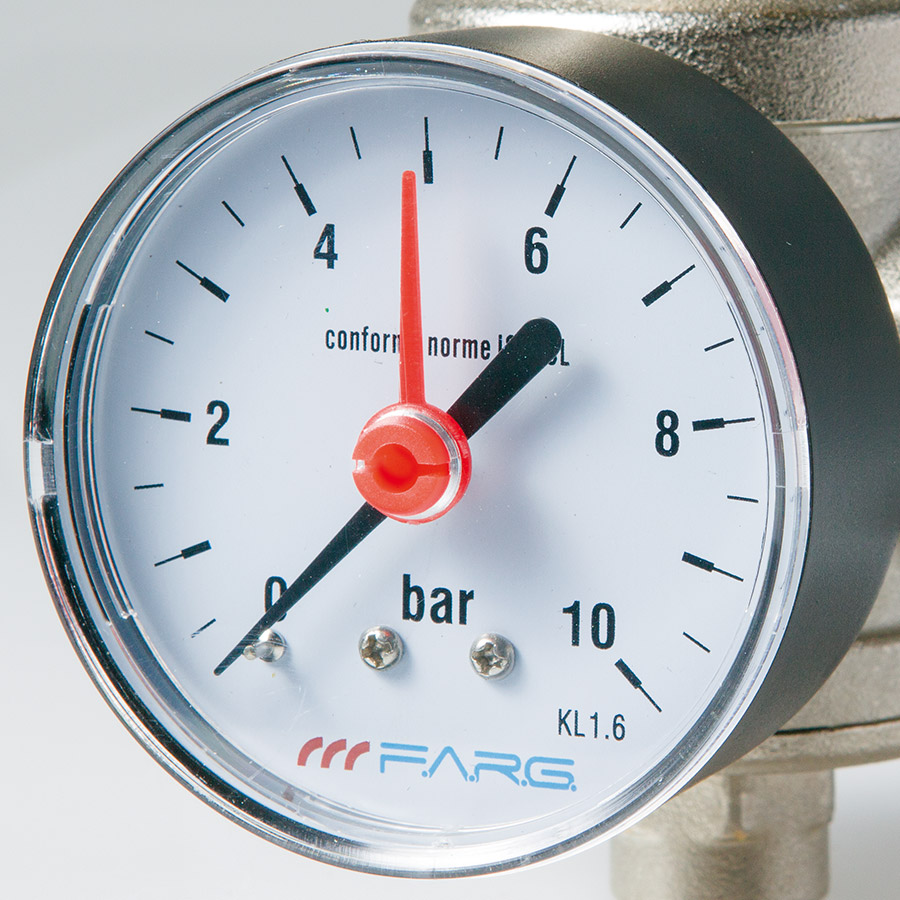

5 Hodnota tlaku je vidět na doinstalovaném manometru

Doporučení:

Vstupní tlak musí být minimálně o 1 bar vyšší než nastavený výstupní tlak. Vodu několikrát zapněte a vypněte, abyste se ujistili, že výstupní tlak zůstane stabilní. Vodní rázy jsou jednou z hlavních příčin poškození redukčních ventilů. Použití kompenzátorů hydraulických rázu se doporučuje v situacích, kdy jsou možné vodní rázy v systému.

Nedoporučujeme instalovat redukční ventily do šachet. Mráz by mohl poškodit redukční ventil v zimním období, a také z důvodu omezeného prostoru, který by mohl znesnadnit čtení tlakoměru a provádění běžné údržby a kontroly.

Pokud se instaluje redukční ventil v blízkosti kotle doje ke zvýšení teploty vody (ohřev) a tlaku za redukčním ventilem. Ventil nelze uvolnit, protože je v uzavřené poloze. V souladu s normou EU EN12828 týkající se návrhu systémů ohřevu vody musí být mezi redukční ventil a kotel instalována expanzní nádoba, která absorbuje nárůst tlaku v systému.

V budovách s více podlažími je vhodné, aby byl redukční ventil instalován v každém podlaží, spíše než jeden ve spodní části budovy. Pamatujte, že kapalina ztrácí tlak 1 bar přibližně každých 10 výškových metrů.

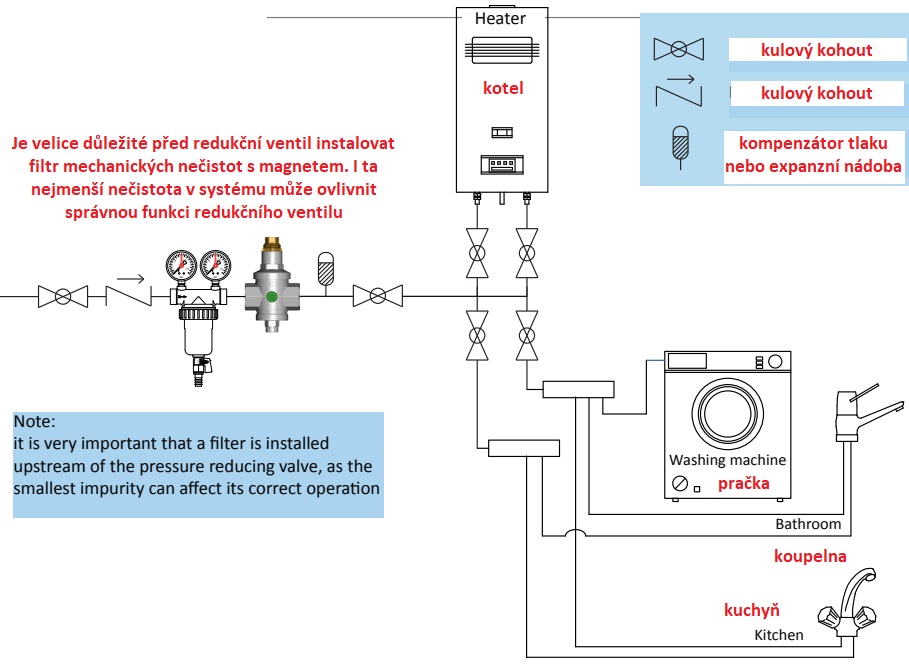

Malé nečistoty v systému se mohou usadit v sedle redukčního ventilu a ovlivnit tak jeho správnou funkci. Z tohoto důvodu doporučujeme, aby byl vždy před systémem instalován filtr, který by měl být pravidelně kontrolován a udržován bez nečistot (TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem).

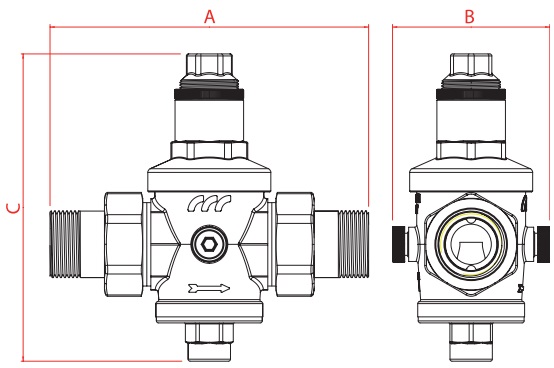

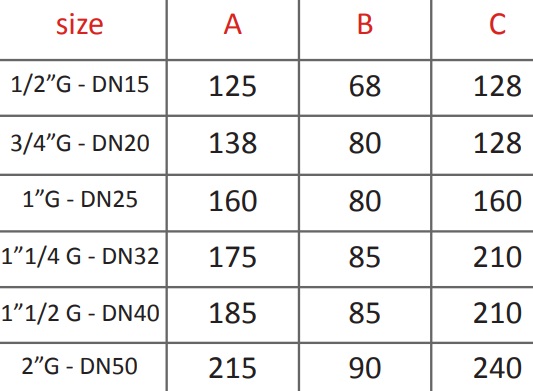

Rozměr:

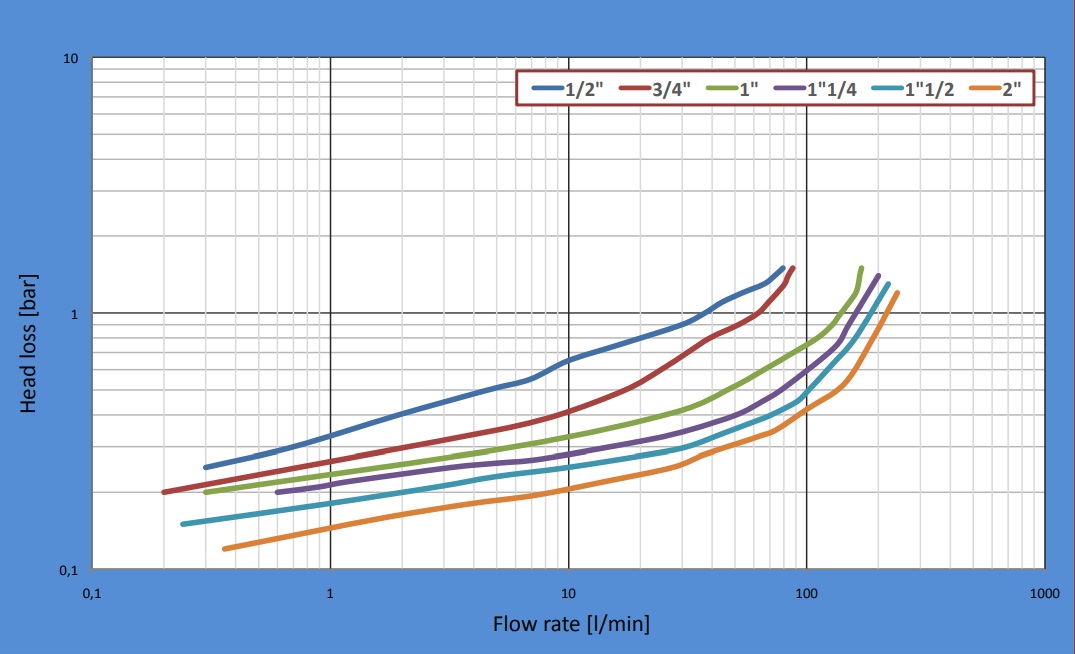

Průtokové křivky:

Tlaková ztráta je ztráta tlaku v systému vyplývající z kombinace pasivních sil (stav potrubí, výškové rozdíly, ohyby, spoje atd.), které brání hladkému toku vody uvnitř potrubí. Vzhledem k jejich konstrukci to platí i pro redukční ventily. Pro zajištění správného dimenzování je třeba vzít v úvahu také tlakovou ztrátu v části vodovodního systému za redukčním ventilem.
