DURGO interiérový přivzdušňovací ventil pro vertikální instalaci DN 140

Detailní popis produktu

DURGO interiérový přivzdušňovací ventil pro vertikální instalaci DN 140

Popis:

• pro rozvody vody a topení
• jako interiérový přivzdušňovací ventil
• použití 12 a více koupelnových jednotek
• připojení DN 140
• typ připojení rovné zakončení
• instalace vertikální
• barva černá
• rozměr 211 x 148 mm
• max. kapacita průtoku přisávání při 250 Pa je 103,7 l/s
• maximální pracovní tlak 10 bar
• odolnost proti přetlaku 10 kPa (0,1 bar)
• teplota okolí v místě instalace -20 °C + 60 °C
• vyrobeno ve Švédsku

Použití:

• přivzdušňovací/přisávací ventil pro vyrovnání podtlaku ve vnitřní kanalizaci budov
• 12 a více koupelnových jednotek!

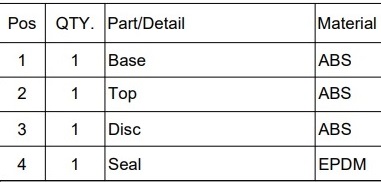

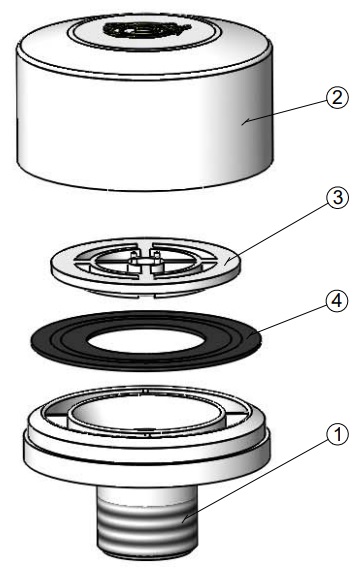

Materiál:

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

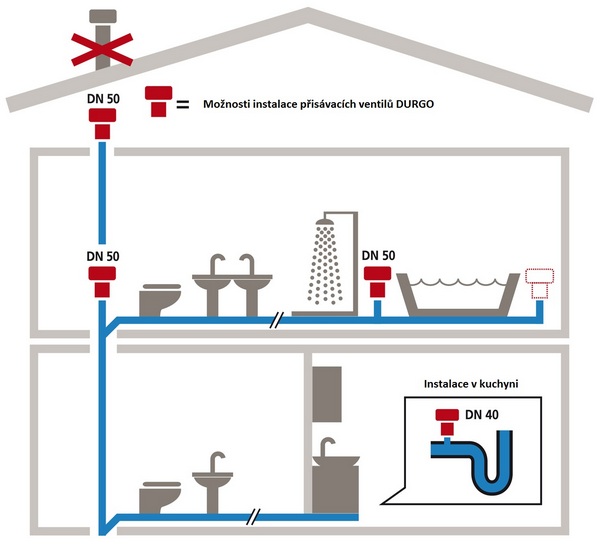

Interiérová přivzdušňovací ventil může být instalovaná na konci vertikálního/páteřního rozvodu odpadního potrubí a/nebo v řezu na horizontálních odbočkách.

Ventil musí být namontována tak, aby otvory pro přívod vzduchu směřovaly dolů, ± 5°.

Při montáži musí hrdlo ventilu řádně těsnit s koncem odpadní trubky.

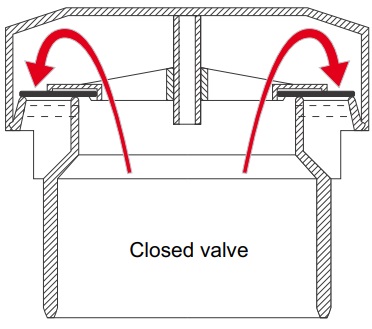

Při normálním tlaku nebo přetlaku je ventil uzavřený a utěsněný.

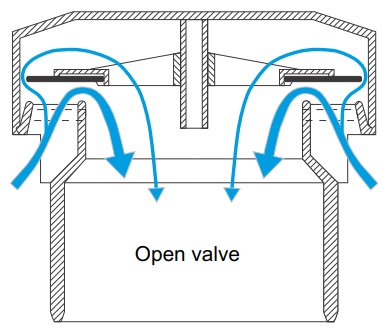

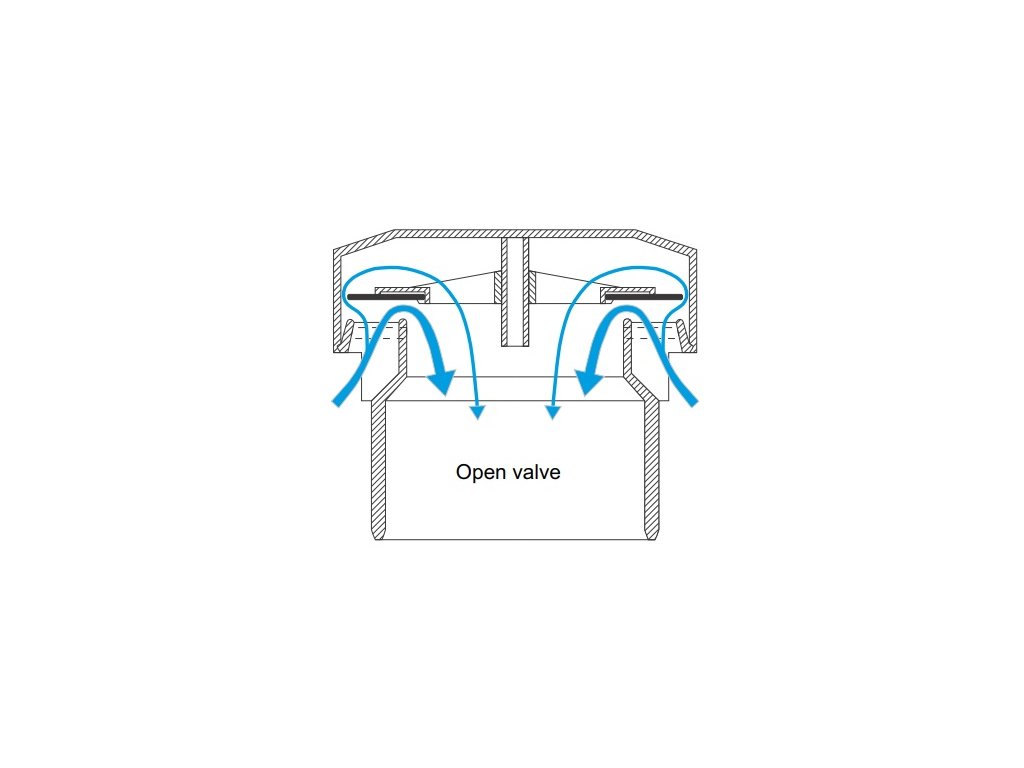

V případě podtlaku se ventil otevře, nasaje vzduch do systému a vyrovná tlak.

Místo instalace:

Ventily musí být instalovány ve větraném prostředí, snadno přístupné pro kontrolu a případnou údržbu.

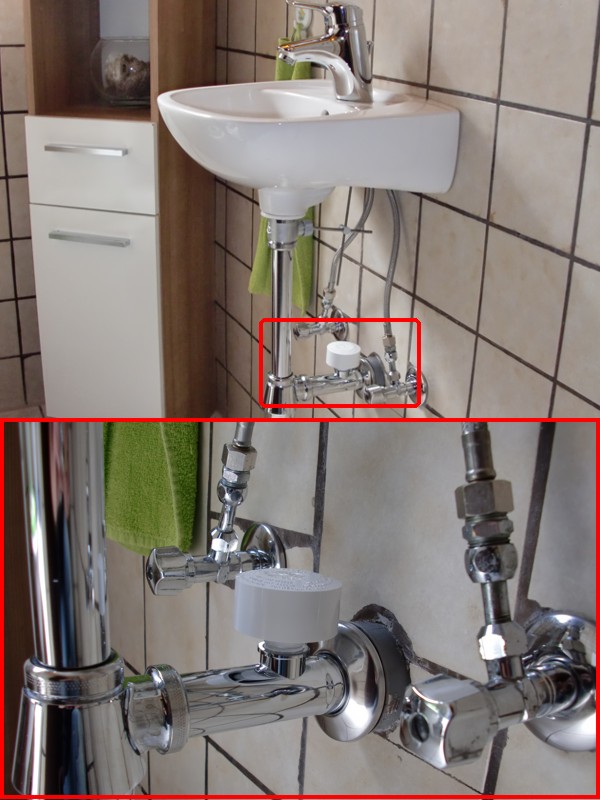

V závislosti na modelu lze ventily umístit cca do 1 metru od instalace jednotky, kterou obsluhuje (WC, dřez atd.).

Při instalaci v chladných podmínkách musí být na ventil namontován izolační kryt z EPS.

Primární odvětrání/Instalace na vertikální potrubí:

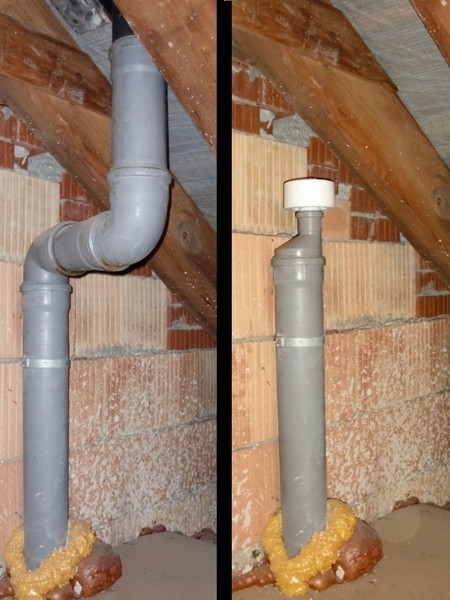

Ventil lze instalovat přímo na vrchol vertikálního odpadního potrubí.

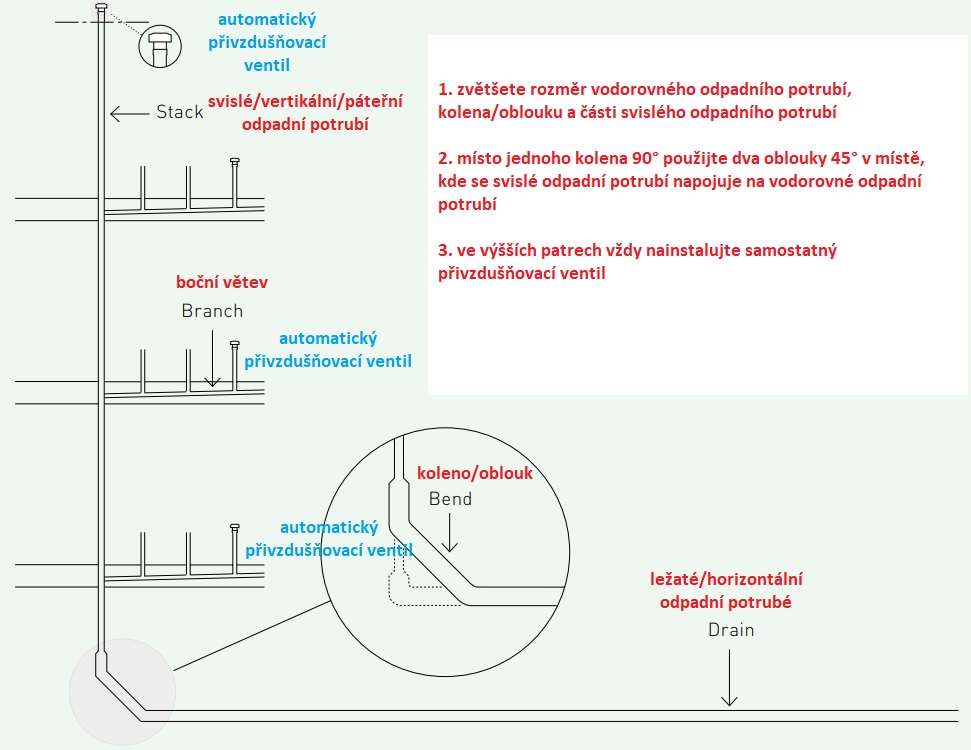

Při instalaci ventilu ve výškových budovách může být výhodou nainstalovat několik ventilů rovnoměrně rozmístěných co 3-4 patra.

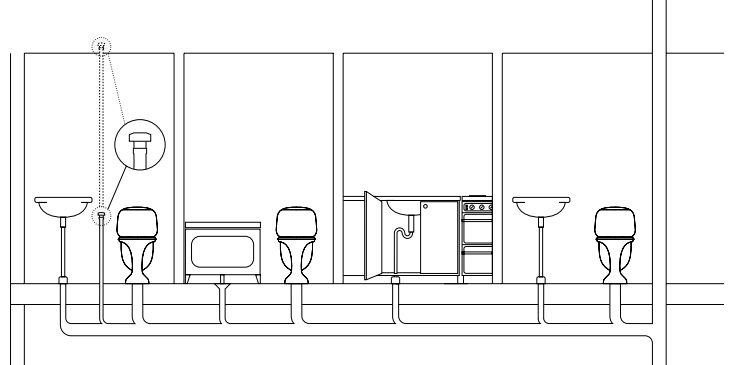

Sekundární odvětrání/instalace na vodorovnou odbočku:

Při instalaci ventilu na horizontální boční větvi odpadního potrubí je důležité, aby bylo celé potrubí důkladně propláchnuto.

 Ventil jako varovný indikátor zablokování odpadního systému:

Protože hlavní funkcí ventilu je vpustit vzduch do systému a zároveň zabránit úniku pachů ven atd. v případě přetlaku, ventil funguje také jako indikátor ucpávání odpadního systému.

Pokud je odpadní systém zcela nebo částečně ucpán, může se v souvislosti s proplachováním nebo vypouštěním vytvořit přetlak.

Pokud je hladina vody např. při splachování WC vyšší než obvykle nebo odtéká pomalu, může to být známkou začínajícího problému s přetlakem v odpadním systému.

Není to známka toho, že ventil nefunguje správně. Je to spíše indikace vznikajících problémů v systému.

Pokyny k údržbě:

Přivzdušňovací ventil má odolnou a spolehlivou konstrukci. Za normálních okolností není nutná žádná údržba.

Doporučujeme pravidelnou preventivní vizuální kontrolu ventilu, že ventil je těsný a funguje správně.

Pokud zjistíte, že ventil nefunguje, je netěsný a uvolňuje pachy nebo se neotevře správně, může to být způsobeno nečistotami nebo usazeninami uvíznutými mezi těsněním ventilu a těsnicím povrchem.

Při čištění vyjměte ventil ze systému a poté jej opláchněte ve vlažné vodě, používejte pouze jemné mýdlové čisticí prostředky, žádná rozpouštědla.

Rozměr:

D x H = 211 x 148 mm

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.

DURGO AB

Společnost DURGO AB byla založena v roce 1921 v Solna, Švédsko. DURGO AB se specializuje se na vývoj a výrobu armatur pro topenářský, vodohospodářský a sanitární průmysl.

• 1921 Rolf Nobel, synovec známého Alfreda Nobela, zakládá DURGO AB v Hagalundu, severně od Stockholmu
• 1930 Erik Andersson přebírá DURGO AB. Dodnes je firma vedena v rámci rodiny. První odvzdušňovací ventil na světě. Rychlý přechod na vodní toalety ve Švédsku
• 1940 vývoj podtlakových ventilů, které zabraňují zpětnému toku do rozvodů pitné vody. Světlo světa spatřuje první zpětný ventil pro pračky
• 1960 první rozdělovače a ventily s různými typy ochrany proti zpětnému toku
• 1970 společnost Durgo získává patent na přisávací ventil pro přívod vzduchu do kanalizačních systémů. Durgo začíná vyvážet do dalších evropských zemí
• 1980 vstup na japonský trh, který je jedním z nejdůležitějších trhů. Začínají se vyrábět pojistné ventily a vakuové ventily z nerezové oceli
• 1990 zahájení prodeje v USA. Certifikát jakosti podle ISO 9000
• 2000 nový typ propouštěcího ventilu pro stísněné prostory (Durgo Plus). Zahájení prodeje v Číně (instalace v aréně olympijských her v Pekingu)
• 2021 100 let fungování firmy
