CEWAL TURE10 termostat 0-90 °C 240 V s jímkou a čidlem

Detailní popis produktu

CEWAL TURE10 termostat 0-90 °C 240 V s jímkou a čidlem

Popis:

• pro rozvody vody a topení
• provedení s jímkou a čidlem
• rozměr jímky po závit 8x85 mm
• vnější závit jímky G 1/2"
• rozsah nastavení teploty 30-90 °C (tolerance ± 5 °C)
• teplotní spád < 1 K/m
• rozdíl Δt 5 °C ± 1 °C
• spínací kontakty (SPDT)
• kapacita kontaktu 16A (2,5A)/250 Vac
• izolační třída I
• maximální pracovní tlak 10 bar
• maximální pracovní teplota 125 °C
• maximální teplota prostředí 80 °C
• krytí IP 40
• vyrobeno v Itálii

Materiál:

• nárazuvzdorný termoplast
• čidlo a kapilára z mědi

Použití:

Ideální k automatické regulaci (zapnutí, vypnutí) kotlů, oběhových čerpadel a dalších topných zařízení. Termostat je vhodný pro tradiční i centrální systémy vytápění, podlahové vytápění a mnoho dalších aplikací, kdy potřebujete přijímat signál ON/OFF z potrubí, po dosažení teploty v rozmezí 30 až 90 °C.

Termostat se se instaluje na jakýkoliv rovný podklad pomocí šroubů.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

A uvolněte šroub na jímce a vysuňte jímku z čidla termostatu
B instalujte jímku (závit G 1/2") do odpovídající mosazné tvarovky v potrubí
C zasuňte čidlo s termostatem zpět do jímky a vše utáhněte
D uvolněte ovládací kolečko a pomocí šroubováku sejměte kryt termostatu
E připojte vodiče podle schématu

Svorka 1 = společná
Svorka 2 = otevře okruh při dosažení nastavené teploty
Svorka 3 = uzavře okruh při dosažení nastavené teploty

F nasaďte kryt termostatu (nejprve dole) a nastavte ovládací kolečko

Před připojením termostatu ZKONTROLUJTE, ZDA JE ODPOJENÉ NAPÁJENÍ. Zkontrolujte, zda je příkon kompatibilní s výstupem na kontaktech (viz technické údaje).

Instalaci musí provádět pouze specializovaná osoba nebo autorizovaní montéři a to při plném dodržení bezpečnostních pokynů a aktuální platné legislativy.

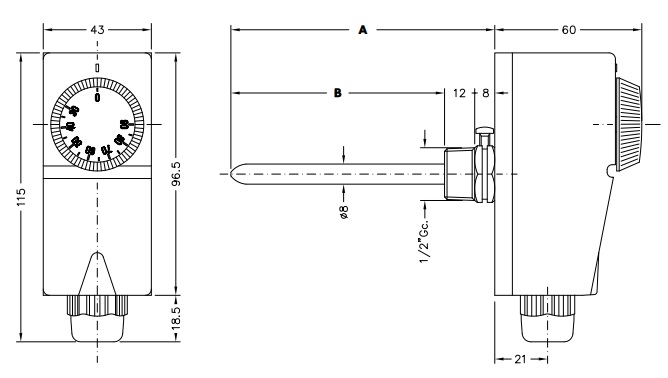

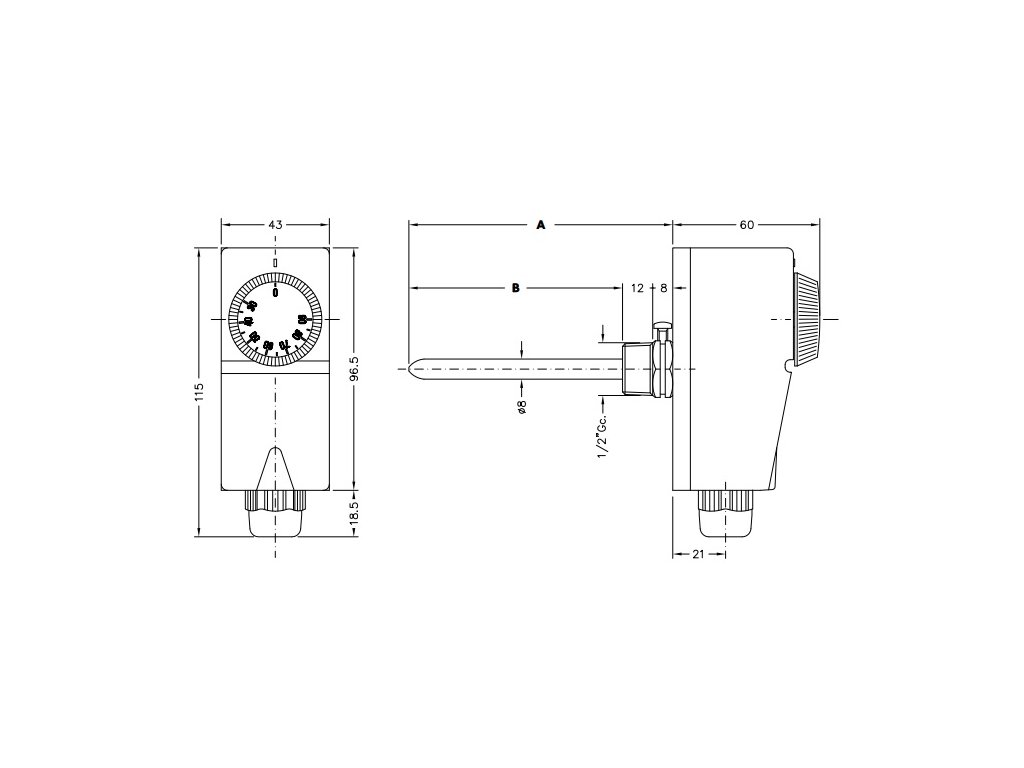

Rozměr:

Cewal S.p.A.

Společnost  Cewal S.p.A. byla založena v polovině 50. let 20. století. Hlavní činností je výroba přístrojů na měření a regulaci teploty a tlaku.
Současná databáze základních produktů v několika verzích (teploměry, tlakoměry, termostaty) obsahuje více než 30 000 kódů, které se stále denně vyvíjí.
Více než 4 500 000 kusů ročně pro více než 20 000 kusů denně, používané pro kotle, vodovodní systémy, civilní termoregulace, zařízení na stlačený vzduch, průmyslová automatizace, malé a velké domácí spotřebiče, pneumatické a hydraulické systémy, zavlažovací zařízení a systémy a vysokotlaké čističe.
