CALEFFI 544 bezpečnostní ventil s automatickým dopouštěním

Detailní popis produktu

CALEFFI 544 bezpečnostní ventil s automatickým dopouštěním

Popis:

• pro kotle na tuhá paliva
• pro rozvody vody a topení
• jako bezpečnostní armatura
• projekční podklady pošleme na vyžádání
• připojení 1/2"
• délka kapiláry 1300 mm (G 1/2")
• regulace teploty 5 °C +110 °C
• maximální teplota čidla 110 °C
• maximální pracovní tlak 6 bar
• maximální pracovní teplota 110 °C
• maximální teplota okolí 50 °C
• přednastavená teplota 100 °C (0/-5 °C)
• vypouštěcí průtok při Δp 1 bar a T=110 °C 1600 l/hod
• vyrobeno v Itálii

Použití:

Bezpečnostní ventil s automatickým dopouštěním slouží k zajištění bezpečnosti v otopných systémech, které využívají jako zdroj tepla kotel, sporák nebo kamna na tuhá paliva, olej, biomasu s tepelným výkonem pod 35 kW jako zdroj tepla bez externího výměníku. V případě přetopení systému ventil odvádí přehřátou topnou vodu ze systému a zároveň do systému dopouští studenou vodu (tím ochlazuje systém). Vše je řízeno teplotním senzorem.

Materiál:

• tělo mosaz EN 12165 CW617N, chromovaná
• jímka mosaz EN 12164 CW614N
• pružina ocel EN 10270-1
• hydraulická těsnění EPDM

Jak to funguje:

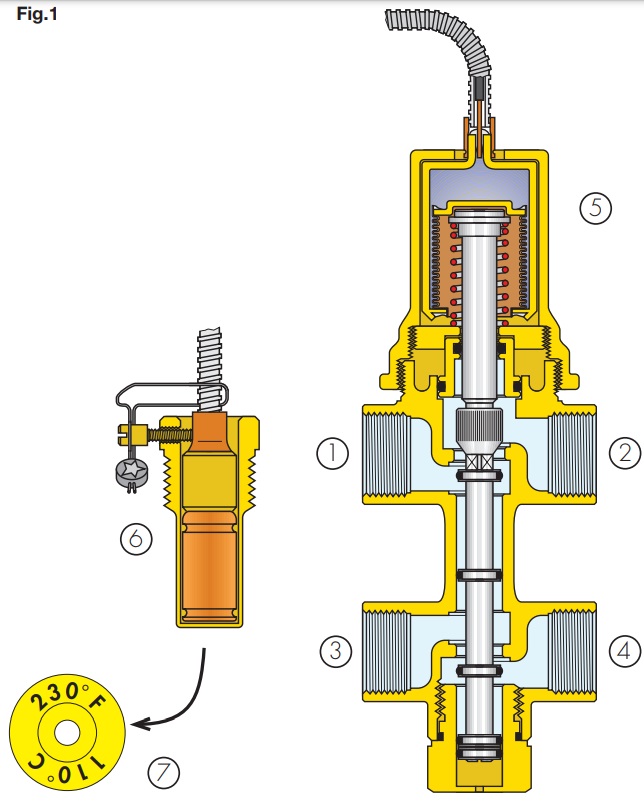

Po dosažení nastavené teploty (obr.1) se otevře vstupní otvor studené vody (4 a 3) a současně se otevře vypouštěcí otvor (1 a 2). To trvá tak dlouho, dokud teplota v systému neklesne pod spouštěcí hodnotu a vstup a výstup se uzavřou současně. V případě poruchy teplotního čidla (5) (6) bude ventil nepřetržitě vykonávat stejnou funkci vypouštění a napouštění. Termometrický štítek (7) na teplotním čidle ukazuje, zda byla překročena maximální přípustná teplota 110 °C.

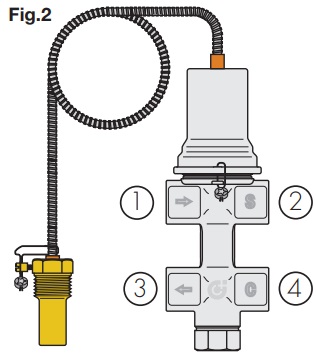

Na těle ventilu je vyznačeno následující (obr.2):
– šipka (1) označuje napojení topné vody z kotle a připojení k bezpečnostnímu přepadu s písmenem „S“ (2)
– šipka (3) označuje napojení na vratnou vodu do kotle a přívod „C“ (4) studené vody z vodovodního řádu vody do systému

Upozornění Nelze obrátit napojení (průtoky). Vždy se řiďte údaji na těle armatury.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Ventil lze namontovat v libovolné poloze, svisle, vodorovně nebo obráceně.

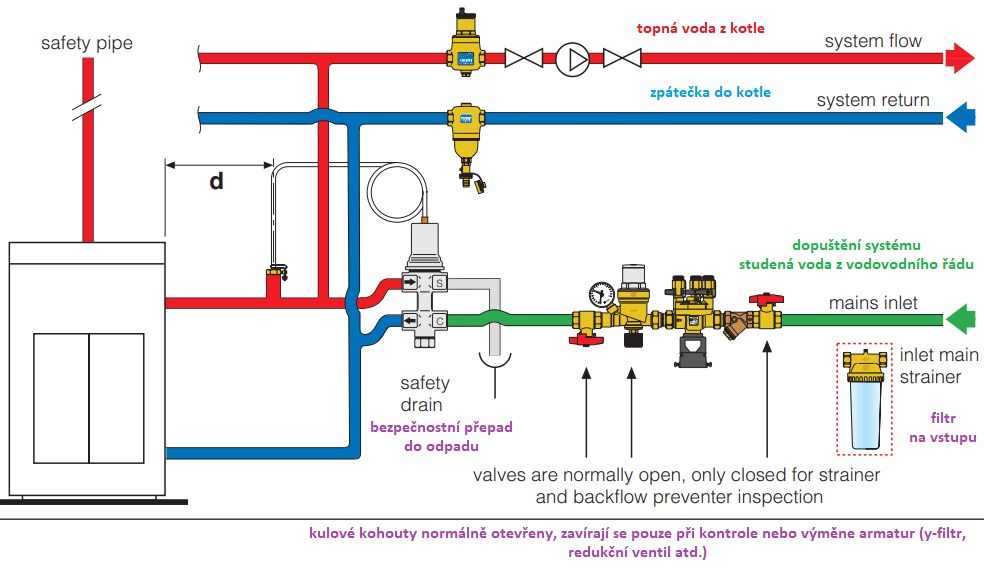

Jímka teplotního čidla (6) spolu s ventilem musí být namontována na výstupním topném potrubí ve vzdálenosti (d) od kotle, jak je stanoveno současnou legislativou, nebo v nejvyšším bodě kotle a v každém případě před vypouštěcím potrubím. Musí být použita pouze jímka dodávaná s ventilem.

Aby se předešlo jakékoli poruše v důsledku přítomnosti nečistot, doporučuje se nainstalovat na plnicí vstup kontrolovatelné y-filtr nebo jiný filtr s magnetem. Vše je nutné pravidelně kontrolovat, zda je sítko filtru čisté a neucpané. Doporučuje se instalovat sítko v průhledné nádobě, aby bylo možné kontrolovat stav nečistot během provozu.

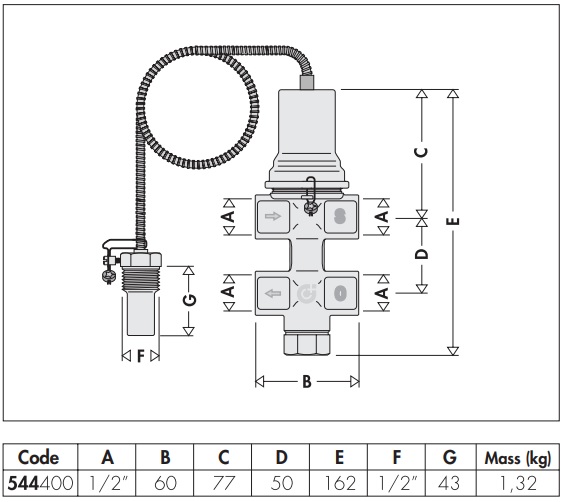

Rozměr:

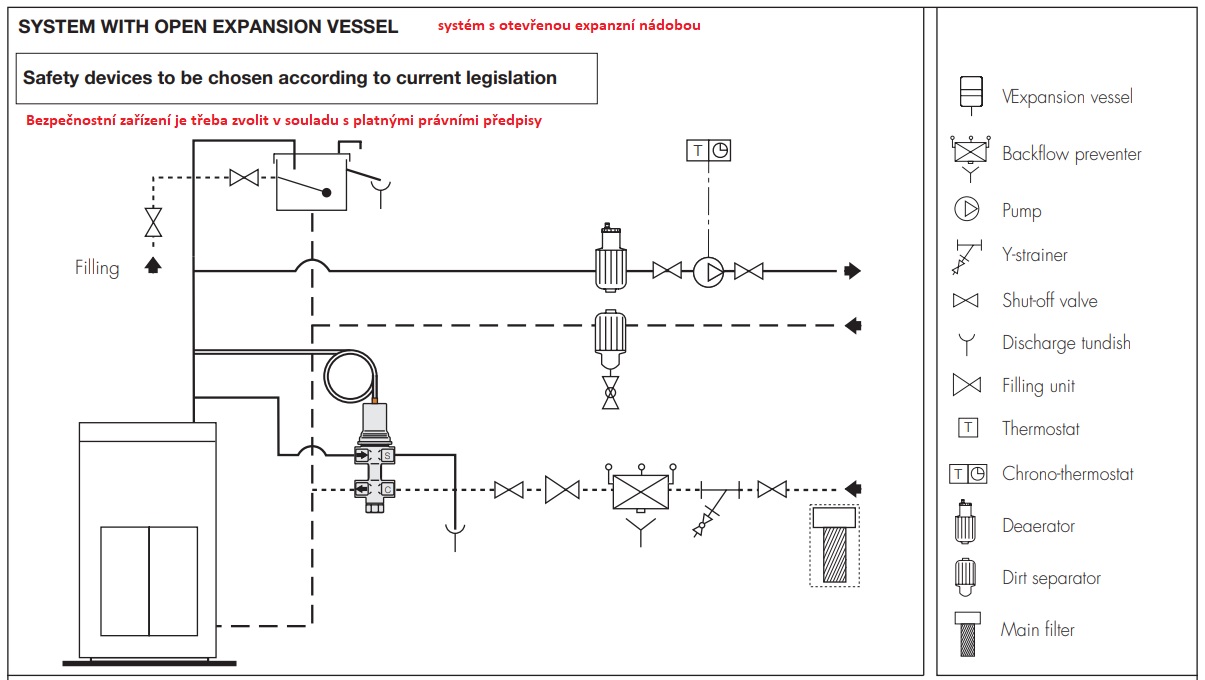

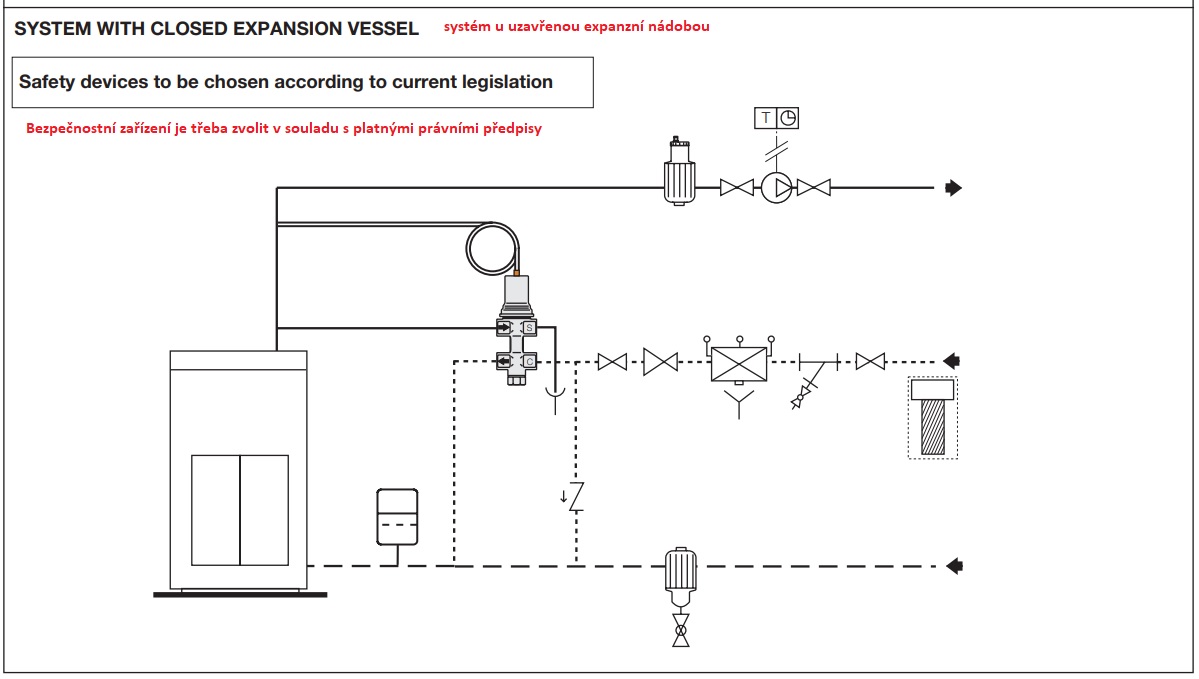

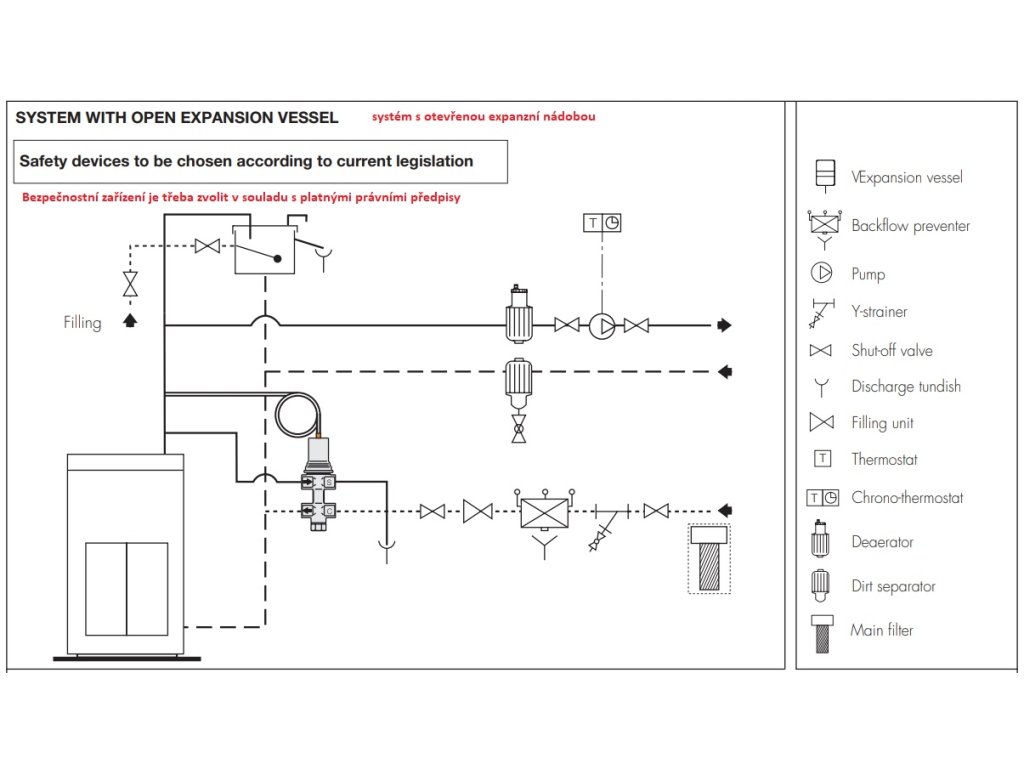

Aplikace:
