CALEFFI 5330 náhradní sítko pro redukční ventil CALEFFI 5334

Detailní popis produktu

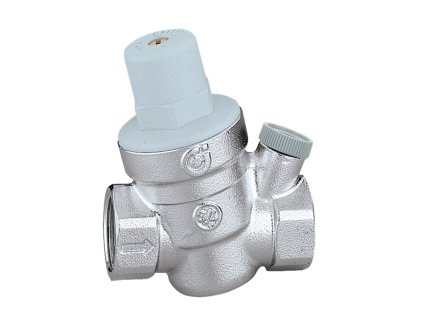

CALEFFI 5330 náhradní sítko pro redukční ventil CALEFFI 5334

Popis:

• pro rozvody vody a topení
• jako náhradní díl
• projekční podklady pošleme na vyžádání
• maximální pracovní tlak 16 bar
• maximální pracovní teplota 40 °C
• minimální pracovní teplota 0 °C
• médium voda
• vyrobeno v Itálii

Materiál:

• filtr nerez AISI 304

Použití:

Regulátor tlaku zajišťuje stabilní tlak vody za regulátorem ve vodovodním potrubím navzdory měnícímu se tlaku na vstupu z veřejné sítě. Je určený pro civilní (malé) aplikace. Přidanou hodnotou jsou malé rozměry a tichý chod. Regulátory obecně snižují poruchovost armatur a zařízení v systému v důsledku kolísání vnějšího tlaku vody, který je obecně vysoký.

Pro malé systémy, např. pro byty nebo ochrana zásobníkových ohřívačů vody, vodovodních armatur atd.

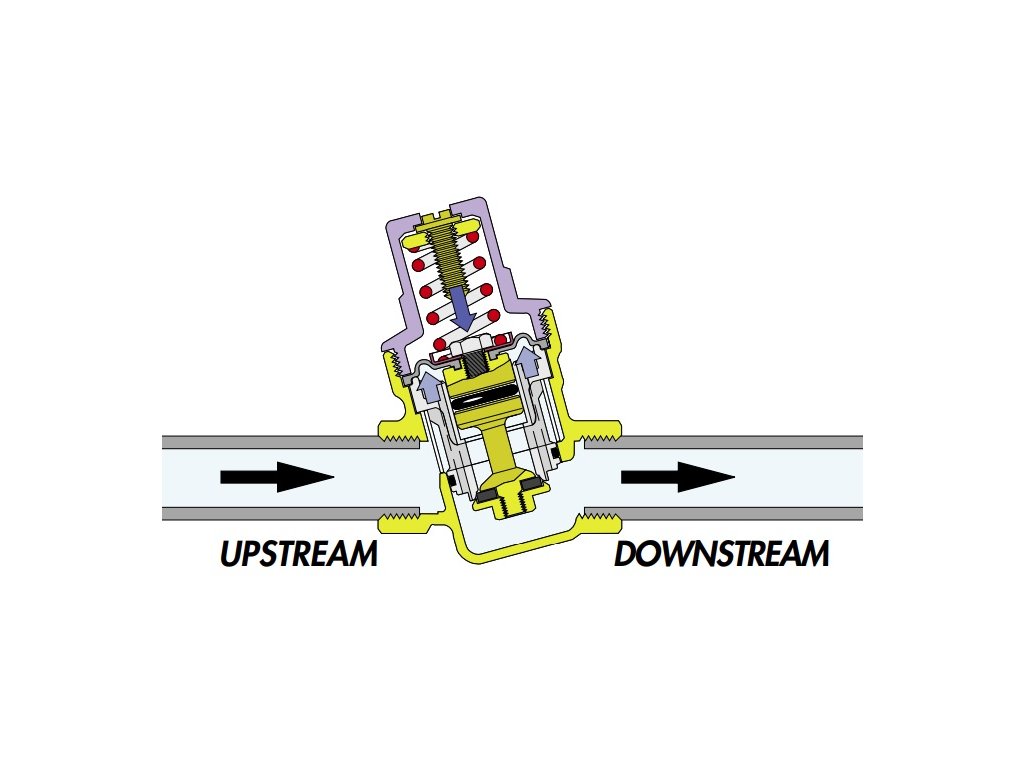

Jak to funguje:

Činnost redukčních ventilů je založena na vzájemném působení dvou protichůdných sil, které v nich vznikají. Síla způsobená tlakem vody má tendenci zastavit průchod vody uvedením ventilu do jeho uzavřené polohy. Protilehlá síla přenášená pružinou má naopak tendenci otevřít průchod vody. Tyto dvě síly působí proti sobě a díky variabilnímu kompenzačnímu systému pružiny, který je navržen tak, aby kompenzoval měnící se vstupní tlak, je tlak ve směru proudění udržován stabilní navzdory měnícímu se tlaku vody na vstupu do systému.

Jak to funguje při otevřeném průtoku:

Když se v systému otevře výtoková armatura, síla pružiny v regulátoru bude větší než síla membrány; sedlo se pohybuje dolů a otevírá ventil proudu vody. Čím větší je potřeba vody, tím nižší je tlak pod membránou a tím větší průtok vody ventilem.

Jak to funguje při uzavření průtoku:

Po uzavření výtokové armatury tlak ve směru proudění stoupá a tlačí membránu nahoru. V důsledku toho membrána přivírá ventil pro průchod vody a udržuje tlak konstantní na kalibrovaném tlaku. Sebemenší rozdíl ve prospěch síly vyvíjené membránou ve vztahu k síle pružiny způsobí uzavření regulátoru.

Středová část (1), je vyrobena z plastu s nízkým koeficientem adheze (přilnavosti). To snižuje riziko vzniku usazenin vodního kamene v regulátoru.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

1 Před instalací redukčního ventilu otevřete všechny vodovodní kohoutky (vodovodní baterie atd,), abyste vyčistili systém. Odstraňte (odvzdušněte) veškerý vzduch ze systému
2 Nainstalujte uzavírací ventily před i za redukčním ventilem pro snadnější údržbu (z jedné strany rozebíratelné topenářské šroubení s plochým těsněním přímé a z druhé strany uzavírací TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem)
3 Nainstalujte redukční ventil do systému ve směru šipky vyražené na jeho těle (může být instalován vodorovně nebo svisle, ale NE obráceně)
4 Kalibrace ventilu. Zavřete předřazený uzavírací ventil a nastavte hodnotu výstupního tlaku: utahujte pružinový kolík (otáčejte po směru hodinových ručiček) pro zvýšení tlaku a povolujte (otočte proti směru hodinových ručiček) pro snížení tlaku
5 Hodnota tlaku je vidět na doinstalovaném manometru

Doporučení:

Abyste minimalizovali riziko vzniku kavitace v redukčním ventilu, která by mohla způsobit korozi v oblasti těsnění, vibrací a hluk, výrobce důrazně doporučuje dodržovat provozní podmínky uvedené v diagramu. V důsledku mnoha faktorů a proměnných podmínek, jako jsou: tlak v systému, teplota, přítomnost vzduchu, průtok a rychlost, které by mohly ovlivnit výkon redukčního ventilu. Je vhodné udržovat poměr mezi tlakem před a za ventilem ideálně 2:1 a ne více než 3:1 (např. tlak na vstupu 10 bar, tlak za proudem 5 bar, tlakový poměr = 10/5 = 2:1). Za těchto podmínek je riziko vzniku kavitace minimální, ale to nevylučuje možné účinky mnoha dalších faktorů působících v systému během provozu. Pokud tlakový poměr překročí stanovený limit, měli byste zvážit použití jiného redukčního ventilu. Potrubí před a za redukčním ventilem musí být zajištěno konzolami v souladu s pokyny výrobce a místními požadavky, aby se zabránilo generování a přenosu hluku a/nebo vibrací v instalaci.

Nedoporučujeme instalovat redukční ventily do šachet. Mráz by mohl poškodit redukční ventil v zimním období, a také z důvodu omezeného prostoru, který by mohl znesnadnit čtení tlakoměru a provádění běžné údržby a kontroly.

Pokud se instaluje redukční ventil v blízkosti kotle doje ke zvýšení teploty vody (ohřev) a tlaku za redukčním ventilem. Ventil nelze uvolnit, protože je v uzavřené poloze. V souladu s normou EU EN12828 týkající se návrhu systémů ohřevu vody musí být mezi redukční ventil a kotel instalována expanzní nádoba, která absorbuje nárůst tlaku v systému.

V budovách s více podlažími je vhodné, aby byl redukční ventil instalován v každém podlaží, spíše než jeden ve spodní části budovy. Pamatujte, že kapalina ztrácí tlak 1 bar přibližně každých 10 výškových metrů.

Malé nečistoty v systému se mohou usadit v sedle redukčního ventilu a ovlivnit tak jeho správnou funkci. Z tohoto důvodu doporučujeme, aby byl vždy před systémem instalován filtr, který by měl být pravidelně kontrolován a udržován bez nečistot (TECNOVIELLE SUPERFILTER 140M kulový kohout s filtrem a magnetem)

Údržba:

Při pravidelném čištění sítka a kontrole nebo výměně celé kartuše postupujte následovně

1 Odstavte (uzavřete) redukční ventil
2 Vyšroubujte (proti směru hodinových ručiček) kalibrační šroub
3 Odšroubujte kryt
4 Vytáhněte kazetu pomocí kleští
5 Po kontrole a čištění lze kartuši nasadit zpět do ventilu nebo alternativně lze vyměnit za novou
6 Znovu zkalibrujte redukční ventil

Rozměr:

Průtokové křivky:

Tlaková ztráta:

Tlaková ztráta je ztráta tlaku v systému vyplývající z kombinace pasivních sil (stav potrubí, výškové rozdíly, ohyby, spoje atd.), které brání hladkému toku vody uvnitř potrubí. Vzhledem k jejich konstrukci to platí i pro redukční ventily. Pro zajištění správného dimenzování je třeba vzít v úvahu také tlakovou ztrátu v části vodovodního systému za redukčním ventilem.
