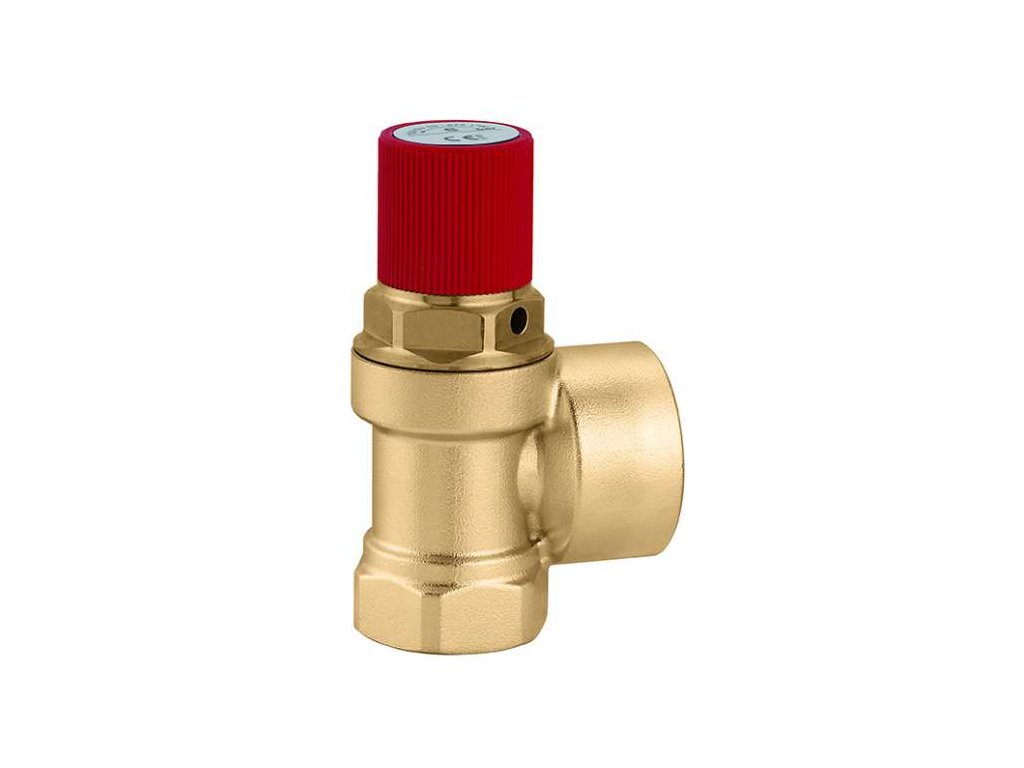

CALEFFI 530 pojistný ventil 5/4" x 6/4" vnitřní závit
Kód: 530725
Související produkty
Detailní popis produktu
CALEFFI 530 pojistný ventil 5/4" x 6/4" FF pro topné systémy
Popis:
- pro rozvody vody a topení
- jako bezpečnostní armatura pro topné systémy
- projekční podklady pošleme na vyžádání
- připojení G 5/4" (vstup) x G 6/4" (výstup)
- maximální pracovní tlak 16 bar
- otevírací tlak 2,5 bar; 3 bar, 4 bar, 6 bar, 8 bar
- maximální pracovní teplota 120 °C
- médium voda
- vyrobeno v Itálii
Použití:
- k regulaci tlaku vody v topných okruzích a v zásobníkových ohřívačích vody
- po dosažení reakčního (kritického) tlaku se ventil otevře a vypustí přetkal ze systému do volného prostoru mimo topný okruh
- zabraňuje tím navýšení tlaku v systému a i případnému poškození komponent ve topném okruhu systému

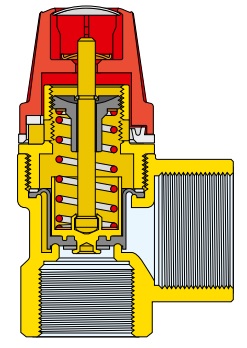

Materiál:
- tělo mosaz CW617N
- těsnění EPDM
- pružina ocel EN 12270-1
- vršek ABS (Akrylonitrilbutadienstyren)
Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
Horizontálně i vertikálně
Nejlépe kolmo ve směru šipky na těle ventilu
Nikdy ne s vrškem dolů (obráceně, vzhůru nohama)
Doporučení:
- správnou funkci pojistného ventilu musí před uvedením do provozu a následně pak alespoň jednou ročně zkontrolovat odborný technik
- pokud membránový pojistný ventil neustále kape, je to obvykle způsobeno nečistotami ve ventilu

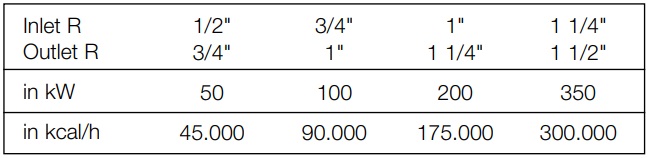

Komponenty jsou testovány podle TRD 721. Pro uzavřené topné systémy dle EN 12828 s použitím membránové expanzní nádoby. Výstupní teploty do max. 120 °C a reakční tlak 2,5 bar a 3 bar (pro 530 testovacích čísel: TÜV SV - 557·H·100p 3/4"; TÜV SV - 557·H·200p 1"; TÜV SV - 557·H·350p 5/4").

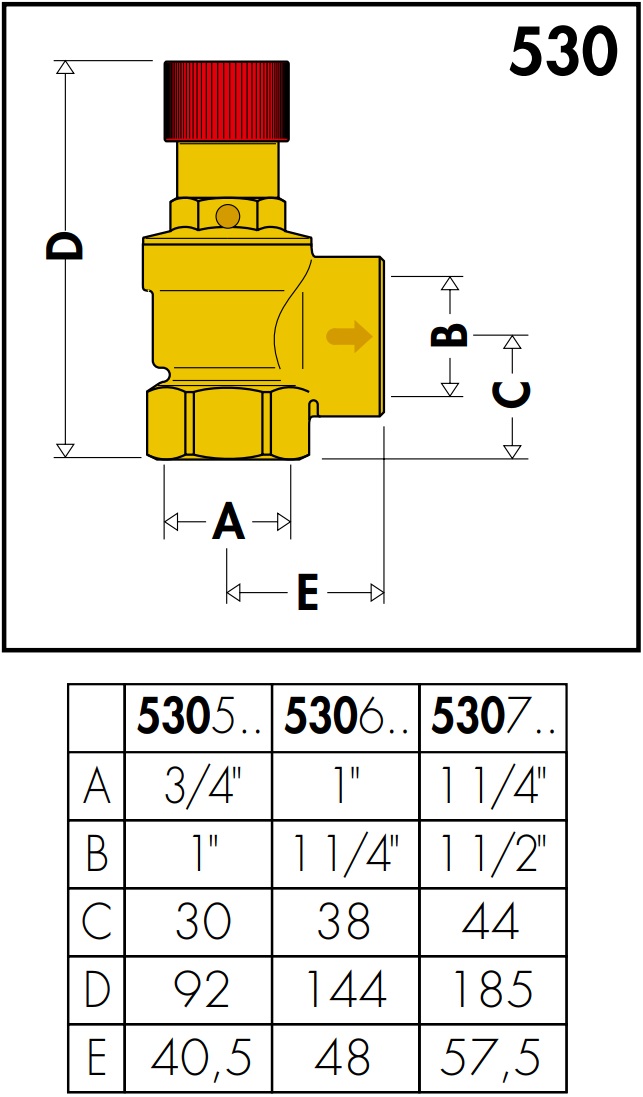

Rozměr:
CALEFFI S.P.A.
Caleffi S.p.A., Itálie, vyvíjí a vyrábí výrobky pro vytápění, klimatizace a instalační systémy. Dále pro kalorimetrii a specifické komponenty pro systémy pracující s obnovitelnými zdroji.
Celá historie Caleffi v detailní exkurzi: od počátků v roce 1961, přes rozmach v 80. letech až po mezinárodní prodejní expanzí v devadesátkách. Prožijte si takové naše milníky jako je vybudování unikátního výzkumného centra CUBOROSSO nebo automatického skladu MAV.
Skupina Caleffi: CALEFFI, RDZ, CRISTINA, ALTECNIC,EKINEX a ALL VALVE Industries.
Rádi vám poradíme s řešením!
Volejte + 420 702 120 202 nebo pište na info@novalinea.cz.
Doplňkové parametry
| Kategorie: | Pojistné ventily pro topné systémy |
|---|---|
| Záruka: | 24 měsíců |
| Použití: | voda a topení |
| Provedení: | pojistný ventil |
| Připojení: | 5/4" |
| Otevírací tlak: | 2,5 bar, 3 bar, 4 bar, 6 bar, 8 bar |
| Výrobce: | Caleffi S.p.a. |
| ? Instalace: | horizontálně i vertikálně |
| ? Materiál: | mosaz |
| Médium: | voda |
| Provozní teplota: | 5 °C +110 °C |
| Provozní tlak: | PN 10 |
| ? Vršek: | ABS |
-
Technický list CALEFFI 530 pojistný ventil 5/4" x 6/4" FF pro topné systémy (421.1 kB)
-
Výkres CALEFFI 530 pojistný ventil 5/4" x 6/4" FF pro topné systémy (218.9 kB)
