CALEFFI 5080 automatický hygroskopický odvzdušňovací ventil pro radiátory

Detailní popis produktu

CALEFFI 5080 automatický hygroskopický odvzdušňovací ventil pro radiátory

Popis:

• pro rozvody vody a topení
• pro radiátory
• lze použít i jako ruční odvzdušňovací ventil
• projekční podklady pošleme na vyžádání
• připojení 1/8", 1/4", 3/8", 1/2"
• maximální pracovní tlak 10 bar
• maximální pracovní teplota 100 °C
• náhradní vyměnitelná kartuše CALEFFI 5081
• vyrobeno v Itálii

Použití:

• odstraňuje (ručně nebo automaticky) vzduch zachycený uvnitř radiátorů při plnění topného systému nebo při jeho provozu

Materiál:

• mosaz CW614N
• otáčecí olivka (knoflík) POM
• těsnění PTFE

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

 Jak to funguje:

Odvzdušňovací ventil CALEFFI 5080 lze použít ručně nebo automaticky. Princip ručního vypouštění je stejný jako u běžných manuálních odvzdušňovacích ventilů.  Automatické vypouštění je založeno na vlastnosti hygroskopického disku z celulózových vláken tvořících těsnicí patronu.

Ruční odvzdušnění Otočte bílým plastovým knoflíkem o cca 1 otáčku. Tento způsob odvzdušnění se používá např. při dopouštění (napouštění) topného systému.

Automatické odvzdušnění Průběžně, vždy s utaženým plastovým bílou knoflíkem.

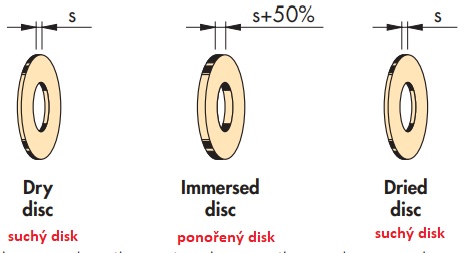

Hygroskopické disky po ponoření do vody zvětší svůj objem o 50 %.

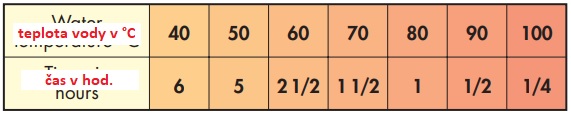

Když systém pracuje za normálních podmínek, jsou disky ponořeny do topné vody. Díky zvětšení objemu uzavřou ventil. Pokud je v systému přítomen vzduch, disky postupně vysychají a umožňují vzduch odvětrat. Hygroskopické kotouče se zavírají velmi rychle, během několika sekund. Doba vysychání je taková, že nedochází k problémům s cirkulací vody v systému a odvzdušnění.

Výměna těsnící kartuše:

Ventil je konstruován tak, že část obsahující hygroskopický disk CALEFFI 5081 lze snadno vyměnit, aniž by bylo nutné vypustit radiátor, resp. celý topný systém. V každém systému je doporučeno vyměnit těsnicí vložku CALEFFI 5081 alespoň jednou za 36 měsíců. Po této době se může vnitřní hygroskopický disk vlivem nefiltrované nebo tvrdé topné vody znehodnotit a z automatického odvzdušňovacího ventilu se stane pouze manuální

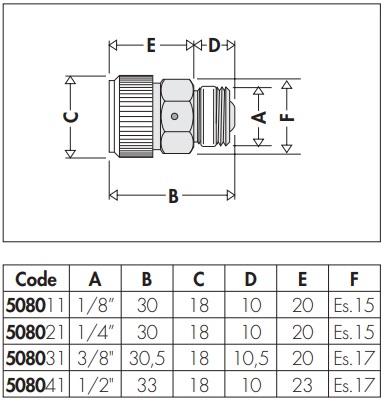

Rozměr:

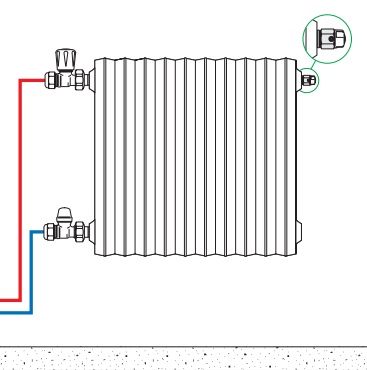

Aplikace:
