CALEFFI 250 SOLAR automatický odvzdušňovací ventil pro solární systémy
Kód: 250031
Související produkty
Detailní popis produktu

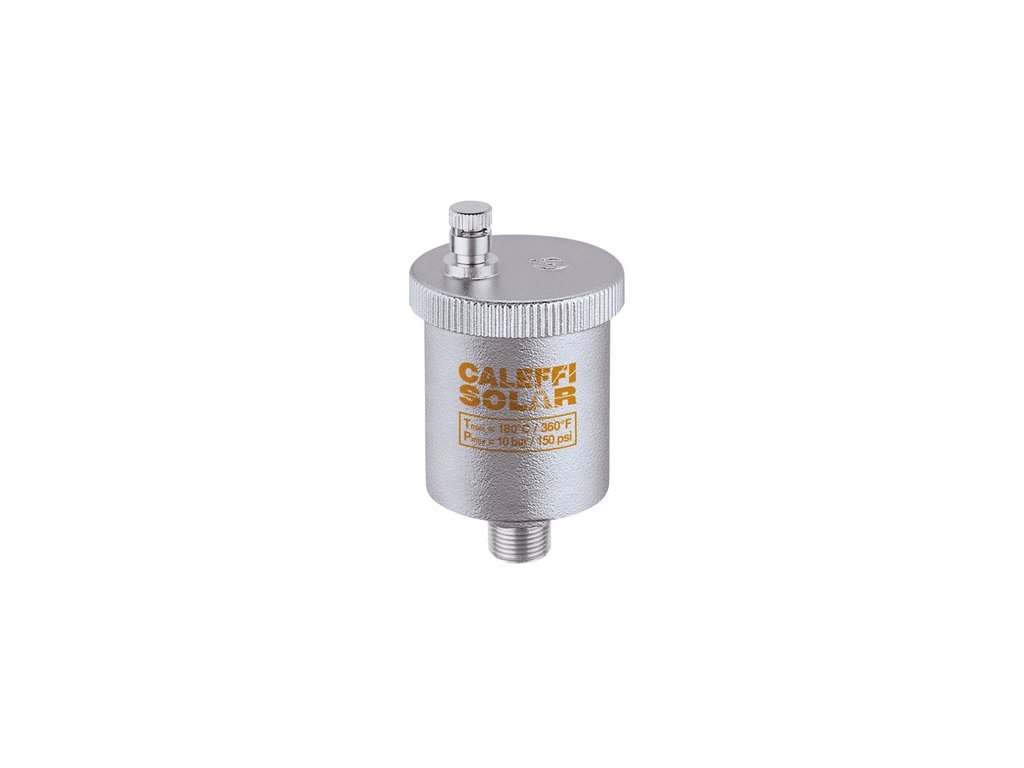

CALEFFI 250 SOLAR automatický odvzdušňovací ventil pro solární systémy
Popis:
- pro solární systémy
- pro rozvody vody a topení
- pro vodu a glykol (max. 50 % roztok)
- jako bezpečnostní armatura
- projekční podklady pošleme na vyžádání
- připojení 3/8"
- maximální pracovní tlak 10 bar
- vypouštěcí tlak 5 bar
- maximální pracovní teplota 180 °C
- vyrobeno v Itálii
Použití:
Automatické odvzdušňovací ventily plní funkci eliminace vzduchu, který se hromadí uvnitř okruhů systému. Tímto způsobem je zamezeno vzniku negativních jevů jako je koroze, vzduchové kapsy umístěné v topných tělesech, kavitace v oběhových čerpadlech atd.
Materiál:
- tělo a čepička mosaz CW617N UNI 12165
- plovák vysoce odolný PP
- těsnění vysoce odolný elastomer

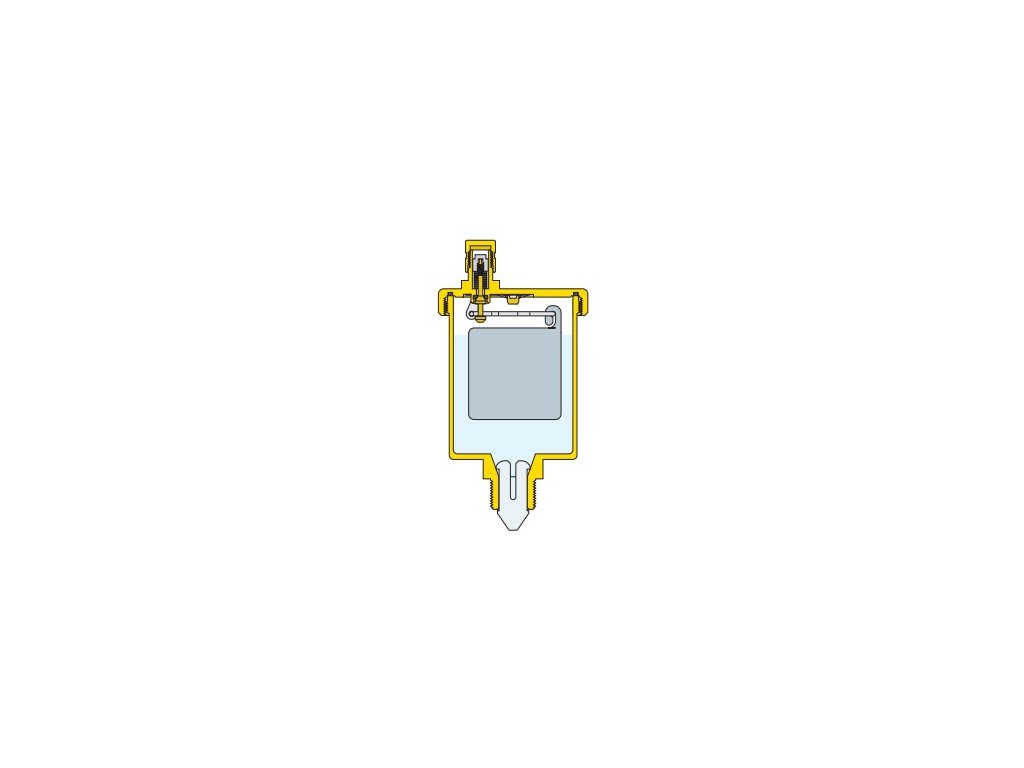

Jak to funguje:
Hromadění vzduchových bublin v těle ventilu způsobí pokles plováku, takže se otevře odvzdušňovací otvor. K tomuto jevu dochází a následně ventil funguje správně, pokud tlak vody zůstává pod maximálním výstupním tlakem.
Odolnost vůči vysoké teplotě. Použité materiály umožňují zachování funkčních vlastností ventilu při teplotách glykolové vody do 180 °C.
Údržba:

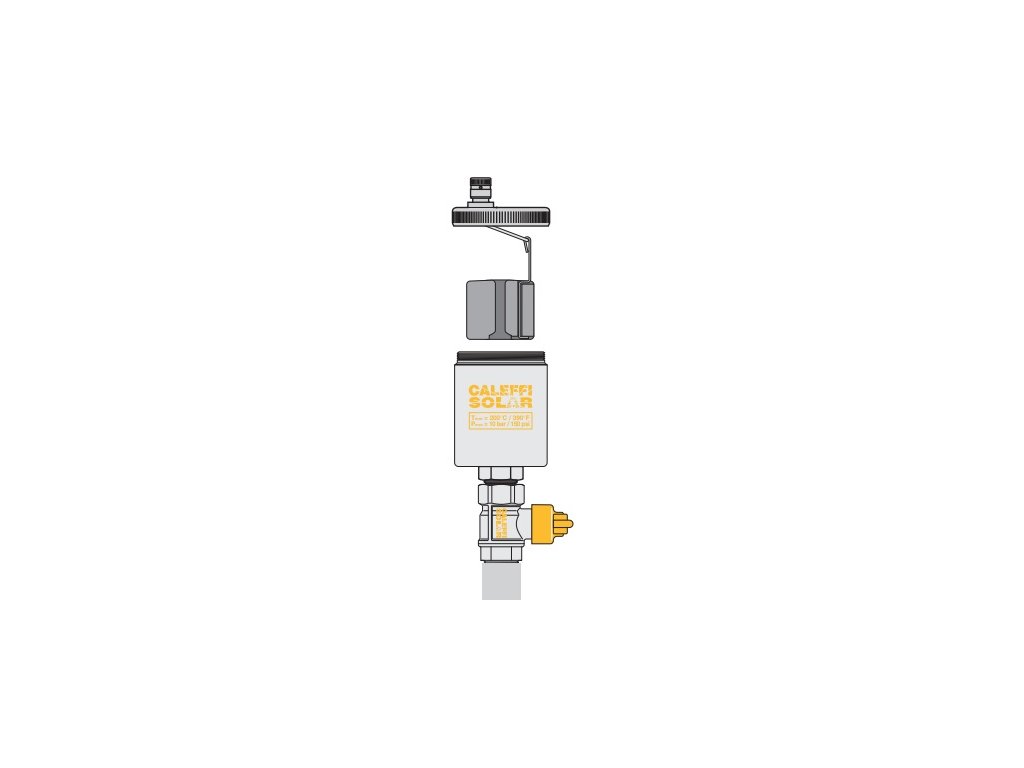

Konstrukce automatického odvzdušňovacího ventilu řady 250 umožňuje kontrolu vnitřního mechanismu. Přístup k pohyblivým částem, které řídí větrací otvor, je umožněn jednoduchým sejmutím horního krytu.

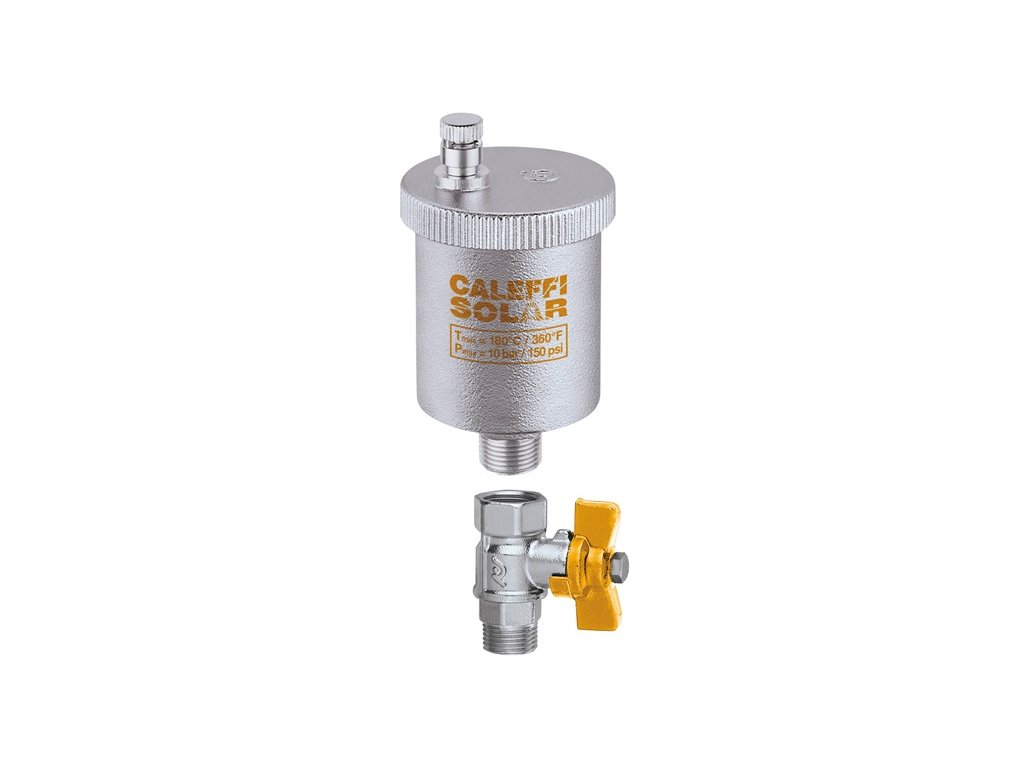

Před zařízení řady 250 musí být instalován uzavírací kohout (CALEFFI 250 SOLAR kulový kohout 3/8") pro zjednodušení případných údržbářských prací a pro uzavření po fázi plnění.

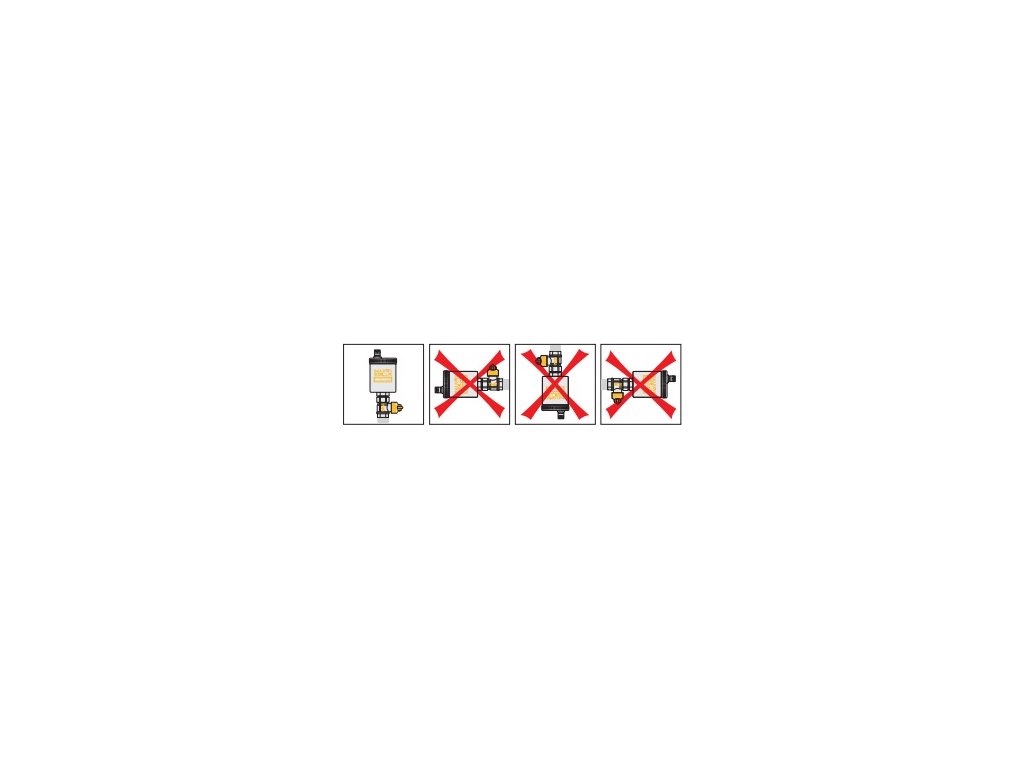

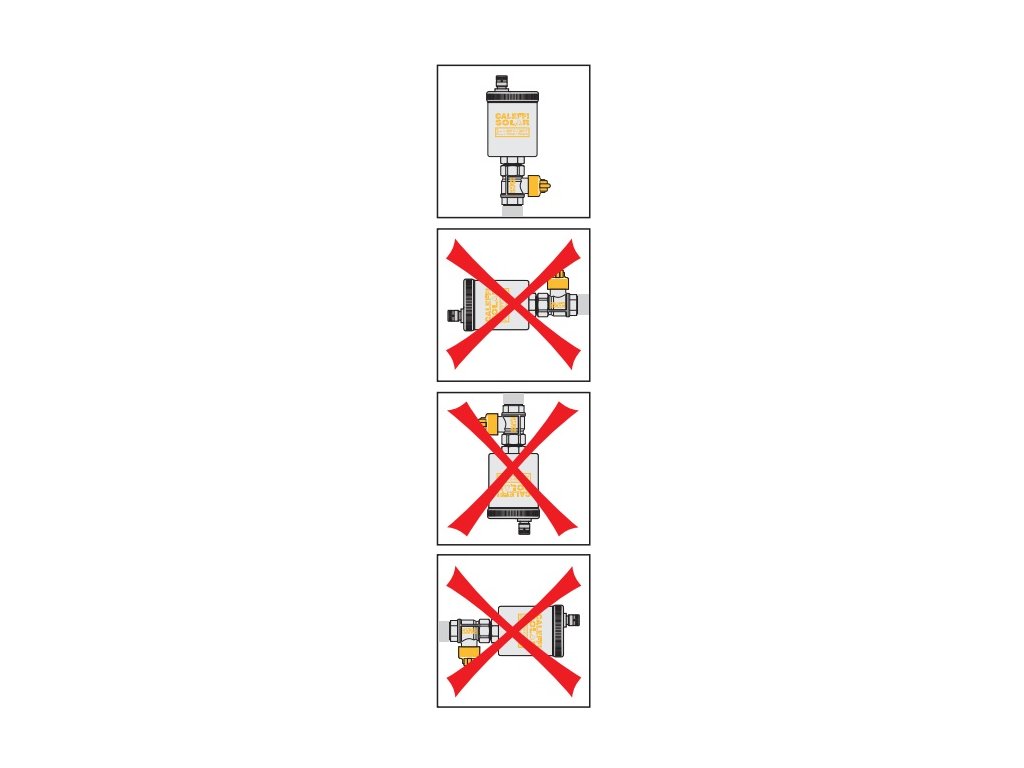

Instalace:
Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.
! Před instalací si pečlivě prostudujte montážní návod !
Rozměr:

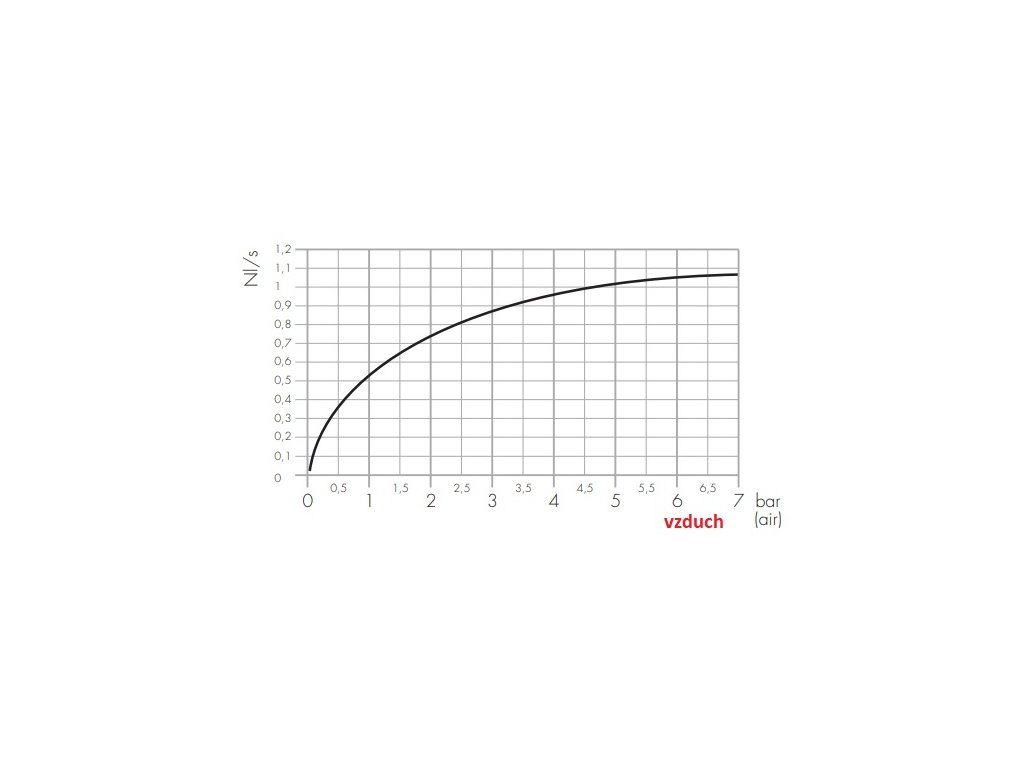

Průtoková křivka:

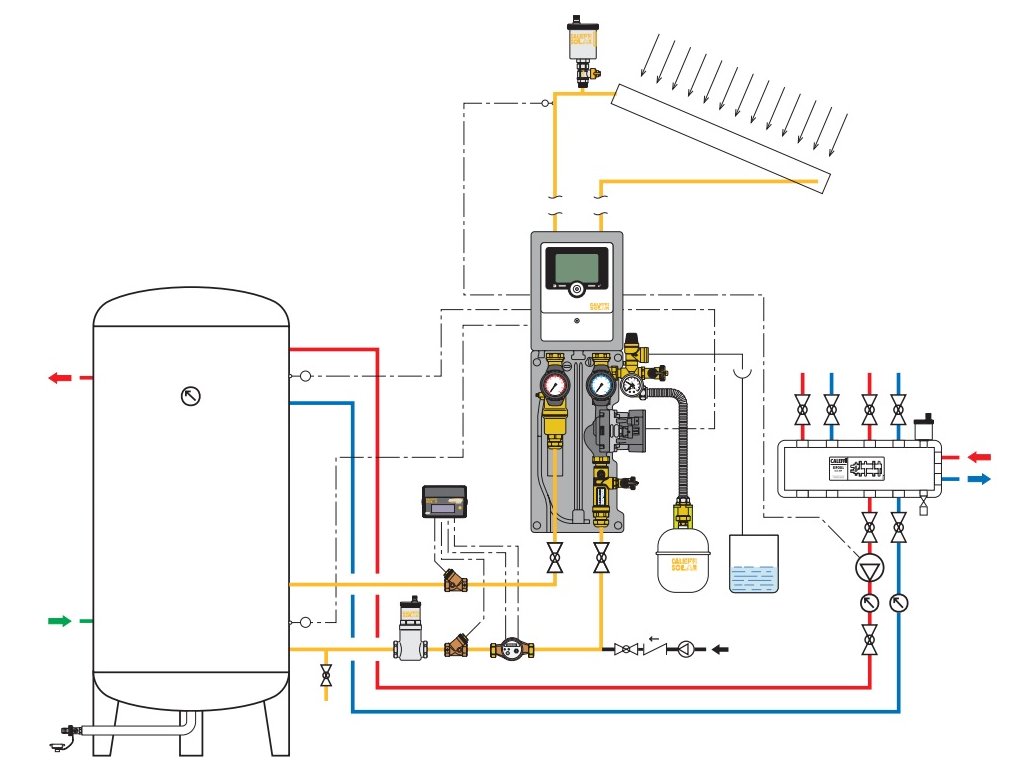

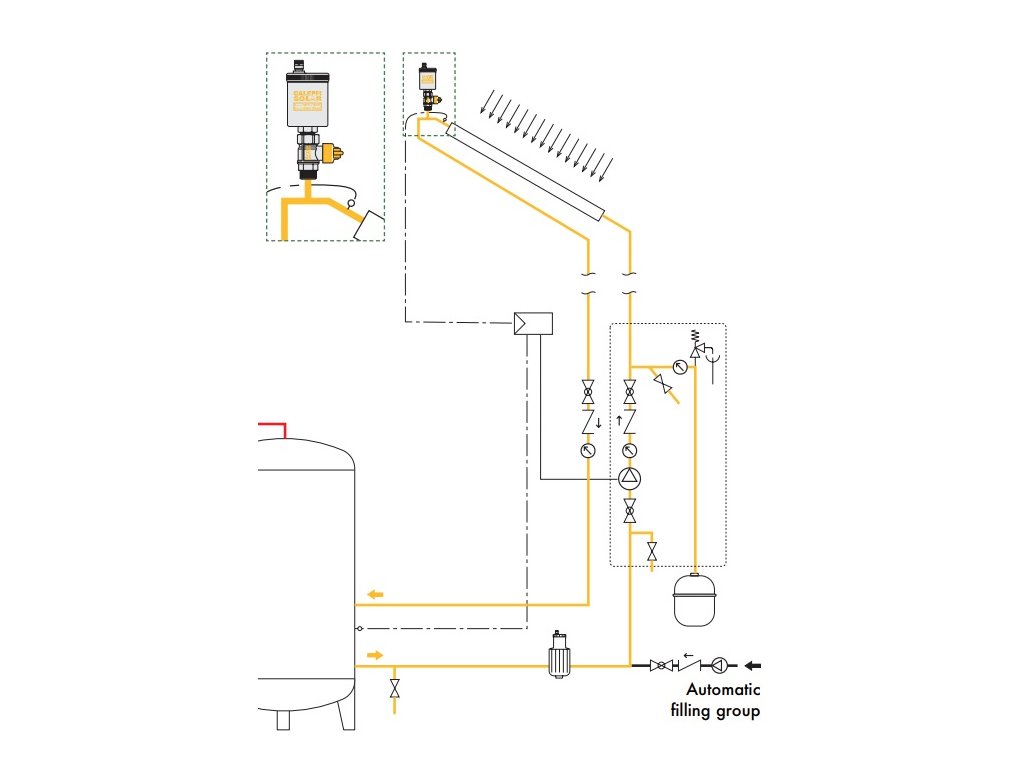

Příklad instalace:
CALEFFI S.P.A.
Caleffi S.p.A., Itálie, vyvíjí a vyrábí výrobky pro vytápění, klimatizace a instalační systémy. Dále pro kalorimetrii a specifické komponenty pro systémy pracující s obnovitelnými zdroji.
Celá historie Caleffi v detailní exkurzi: od počátků v roce 1961, přes rozmach v 80. letech až po mezinárodní prodejní expanzí v devadesátkách. Prožijte si takové naše milníky jako je vybudování unikátního výzkumného centra CUBOROSSO nebo automatického skladu MAV.
Skupina Caleffi: CALEFFI, RDZ, CRISTINA, ALTECNIC,EKINEX a ALL VALVE Industries.
Rádi vám poradíme s řešením!
Volejte + 420 702 120 202 nebo pište na info@novalinea.cz.
Doplňkové parametry
| Kategorie: | Automatické odvzdušňovací ventily |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.2 kg |
| Použití: | voda a topení, solární systémy |
| Provedení: | automatický odvzdušňovací ventil |
| Připojení: | 3/8" |
| Otevírací tlak: | 5 bar |
| Výrobce: | Caleffi S.p.a. |
| ? Materiál: | mosaz |
| Médium: | voda |
| ? Provozní teplota: | -20 °C +180 °C |
| Provozní tlak: | PN 10 |
-
Technický list CALEFFI 250 SOLAR automatický odvzdušňovací ventil pro solární systémy EN (303.7 kB)
-
Montážní návod CALEFFI 250 SOLAR automatický odvzdušňovací ventil pro solární systémy EN (138.1 kB)
