CALEFFI 108 iStop® GEOTERMAL nemrznoucí ventil pro tepelná čerpadla

Detailní popis produktu

CALEFFI 108 GEOTERMAL nemrznoucí ventil k tepelnému čerpadlu

Popis:

• pro tepelná čerpadla
• pro rozvody vody a topení
• jako ochrana proti zamrznutí
• projekční podklady pošleme na vyžádání
• připojení 1", 5/4", 6/4"
• maximální pracovní tlak 10 bar
• maximální pracovní teplota 65 °C
• otevírací teplota 3 °C
• zavírací teplota 4 °C
• Kv pro 108601 55 m³/h
• Kv pro 108701 70 m³/h
• Kv pro 108801 72 m³/h
• vyrobeno v Itálii

Použití:

Nezámrzný ventil je bezpečnostní prvek zabraňující tvorbě ledu v rozvodu tepelného čerpadla a tak chrání jak samotné zařízení čerpadla tak potrubí rozvodu před poškozením.

Materiál:

• tělo mosaz EN 12164 CW614N (kód 108701-108801)
• tělo mosaz EN 12165 CW724R-M (kód 108601)
• pružina nerez EN 10270-3 (AISI 302)
• těsnění EPDM

Jak to funguje:

Protizámrazový ventil umožňuje vypuštění okruhu média, pokud jeho teplota dosáhne průměrné hodnoty 3 °C. Tím zabrání tvorbě ledu v okruhu systému, obecně u tepelného čerpadla a zabrání tím možnému poškození zařízení a rozvodů potrubí.

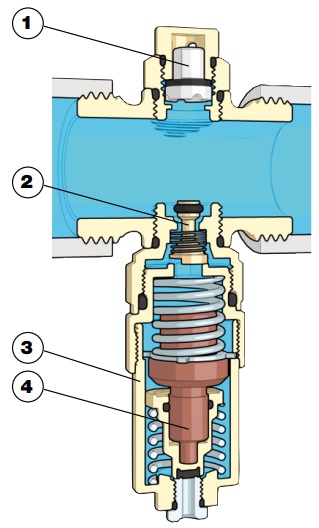

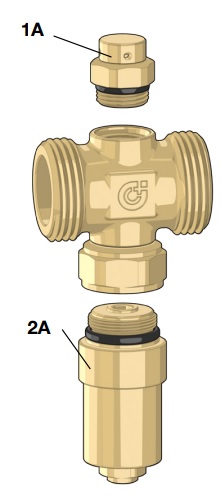

1 (1A) podtlakový přerušovač, 2 zpětná klapka, 3 (2A) termostatická kartuše snímače teploty, 4 čidlo teploty vody

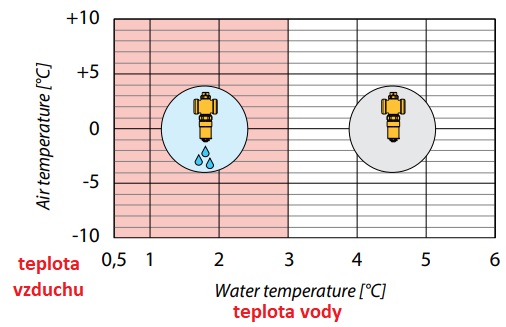

Protimrazový ventil řady 108 umožňuje vypuštění média v okruhu, když teplota okruhu dosáhne hodnoty 3 °C.

Pracovní fáze:

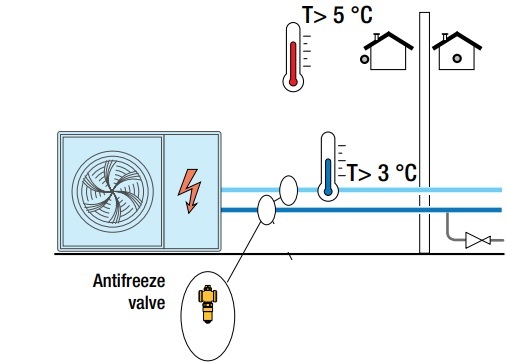

Zimní provoz v režimu topení.

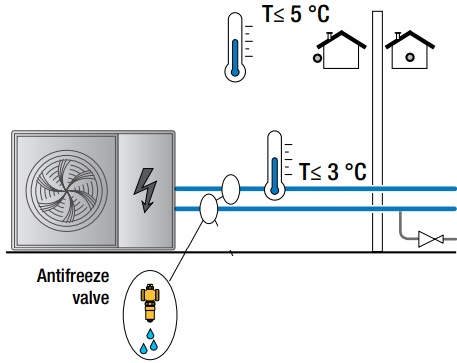

Zimní provoz při výpadku elektrického napájení.

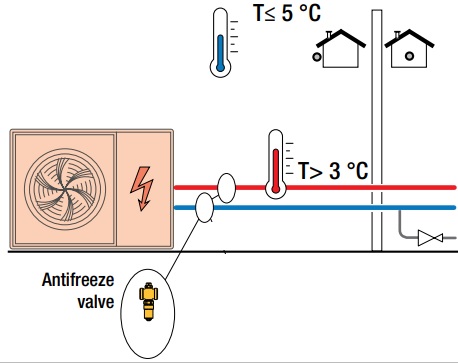

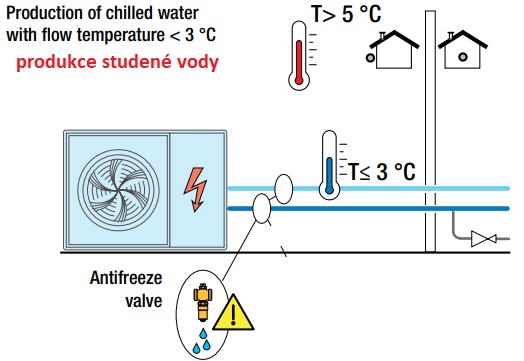

Letní provoz v režimu chlazení.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Zařízení musí být instalováno pouze ve svislé poloze, s výpustí směrem dolů, aby odtékající voda mohla řádně odtékat a nepřekážela.

Ventily proti zamrznutí musí být instalovány venku, kde je možné dosáhnout nejnižších teplot, pokud je tepelné čerpadlo uzamčeno. Ventily proti zamrznutí musí být umístěny v dostatečné vzdálenosti od zdrojů tepla, aby správně fungovaly.

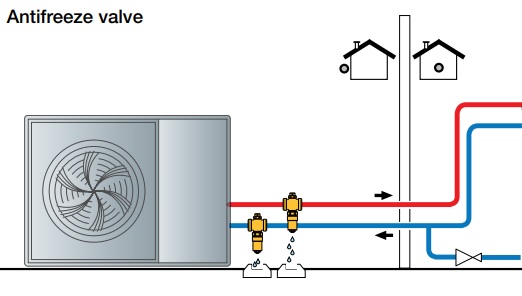

Doporučujeme instalovat protimrazové ventily na obě potrubí (přívodní i zpětné). V opačném případě může v jednom potrubí zůstat voda, která by pak mohla zamrznout.

Doporučujeme udržovat systém vždy pod tlakem, a to i při vypouštění, aby byla zajištěna správná funkce zařízení proti zamrzání.

Ponechte alespoň 15 cm volného prostoru od země (A), abyste zabránili tvorbě ledu, který se může vytvářet v místě odtoku vody z ventilu. Nasměrujte odtok do vhodného sběrného místa.

Mezi ventily udržujte vzdálenost min. 10 cm (B).

Aby systém správně fungoval, musí být nemrznoucí ventil bez izolace. Při venkovní instalaci musí být nemrznoucí ventil chráněn před deštěm, sněhem a přímým slunečním zářením.

Doporučení:

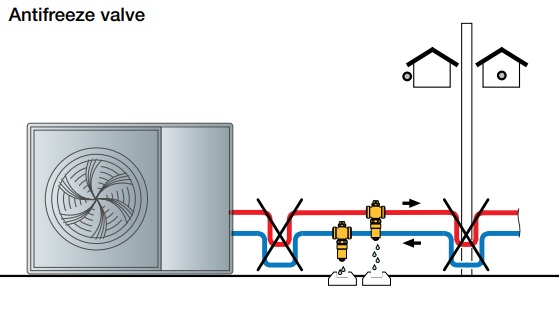

Nevytvářejte v potrubí smyčky (efekt sifonu), které zabrání odvodnění a ochrana proti mrazu nebude zaručena.

Rozměr:

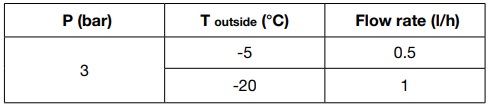

Rychlost vypouštění:
