VAROVÁNÍ: Tento návod k obsluze si musíte přečíst a plně mu porozumět před instalací nebo údržbou produktu.
Význam symbolu
: POZOR! NEDODRŽOVÁNÍM TĚCHTO POKYNŮ MŮŽE VZNIKNOUT NEBEZPEČÍ PRO LIDI, ZVÍŘATA, VĚCI!
BEZPEČNOST: Je bezpodmínečně nutné dodržovat bezpečnostní pokyny popsané ve specifickém dokumentu, který je součástí balení. POZOR: nebezpečí úrazu elektrickým proudem. Živé části. Před otevřením krytu přístroje vždy vypněte elektrické napájení. Věnujte maximální pozornost vyvarování se jakémukoli kontaktu s živými částmi nebo potenciálně nebezpečnými částmi během operací na zařízení (instalace, uvedení do provozu, periodická kontrola, kontrola funkčnosti, údržba atd.). Dimenzování, operace na zařízení, elektrické vedení musí být provedeno podle nejnovějšího stavu techniky pouze specializovanými techniky, podle specifických norem, národních předpisů nebo místních požadavků. NECHTE TENTO NÁVOD K DISPOZICI UŽIVATELE. ZLIKVIDUJTE PODLE PLATNÝCH PŘEDPISŮ.
Popis:

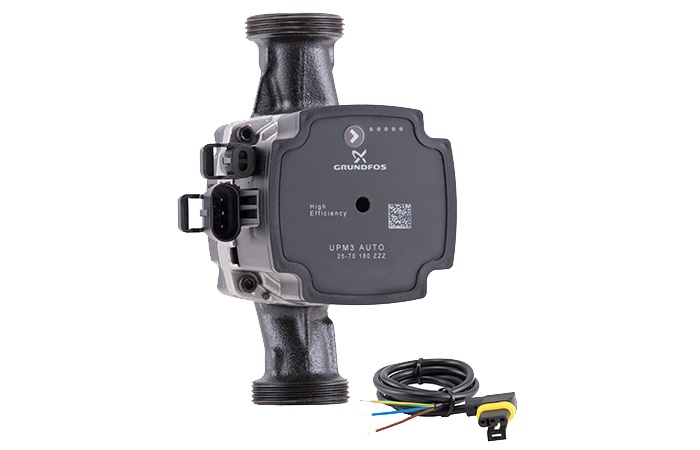

Vysoce účinné oběhové čerpadlo Grundfos UPM AUTO 25 70 180 (EEI<0,2 podle směrnice o ekodesignu 2009/125/ES). Dodáváno s 1 m kabelem. Instaluje se do rozvodných, čerpadlových a regulačních skupin.

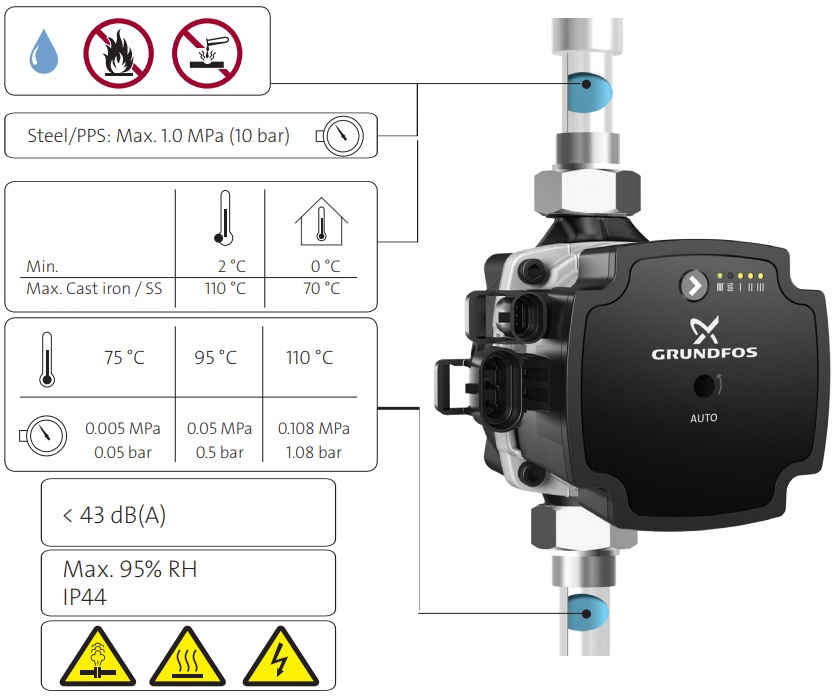

Technické charakteristiky:
Vhodné tekutiny: voda, roztoky glykolu (max. 50 %)
Instalace/obecné informace:

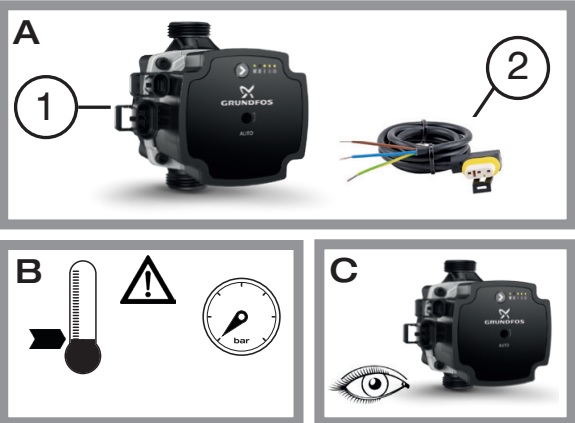

A Komponenty: čerpadlo (1), elektrický kabel (2)
B) Montáž a demontáž: lze provádět výhradně, když je systém studený/mimo provoz a bez tlaku
C) Přístupnost: nebraňte přístupu a viditelnosti zařízení, aby bylo možné provádět pravidelnou kontrolu a údržbu zařízení nebo jeho součástí

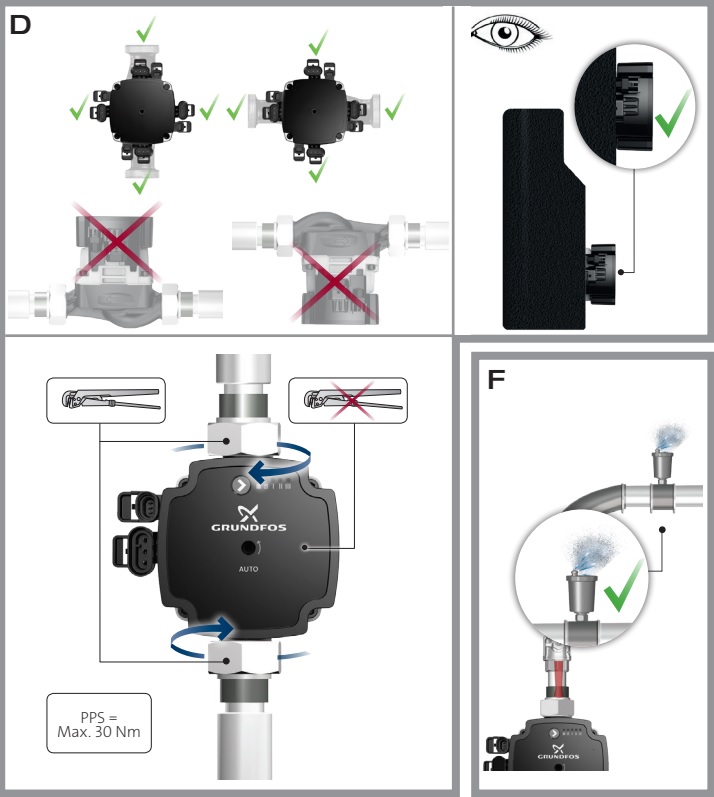

D) Montážní poloha: čerpadlo lze instalovat podle zobrazení na obrázku s osou otáčení vždy horizontální (max. sklon ± 7°)
F) Odvzdušnění

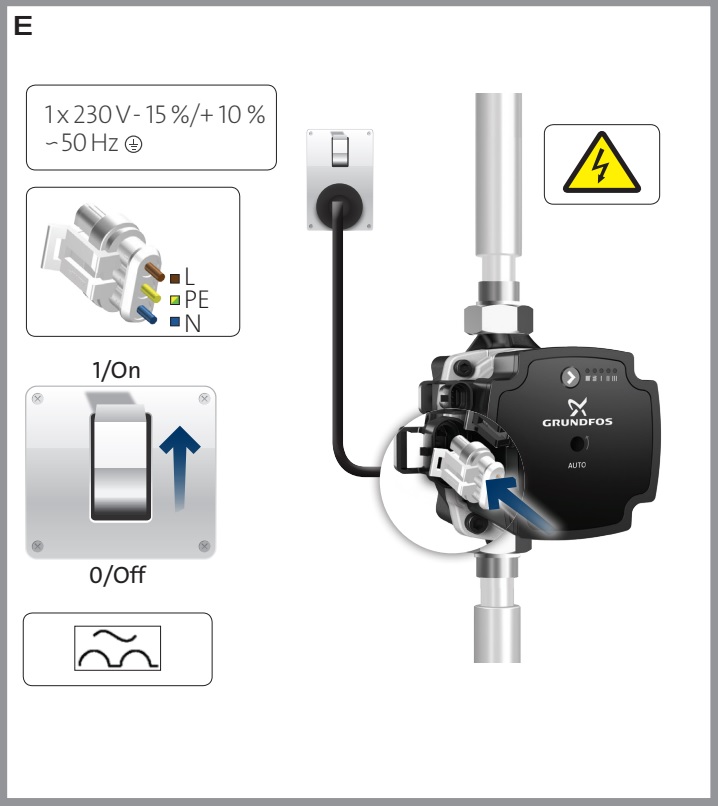

E) Schéma zapojení
DOPORUČENÍ: proplachování systému, standardní úprava vody, použití filtrů a magnetických odlučovačů nečistot a pravidelné spouštění čerpadla pomáhá předcházet znečištění/zanesení čerpadla.
Nastavení a alarmy:
Tovární nastavení: proporcionální tlak, křivka 3 (max. rychlost).

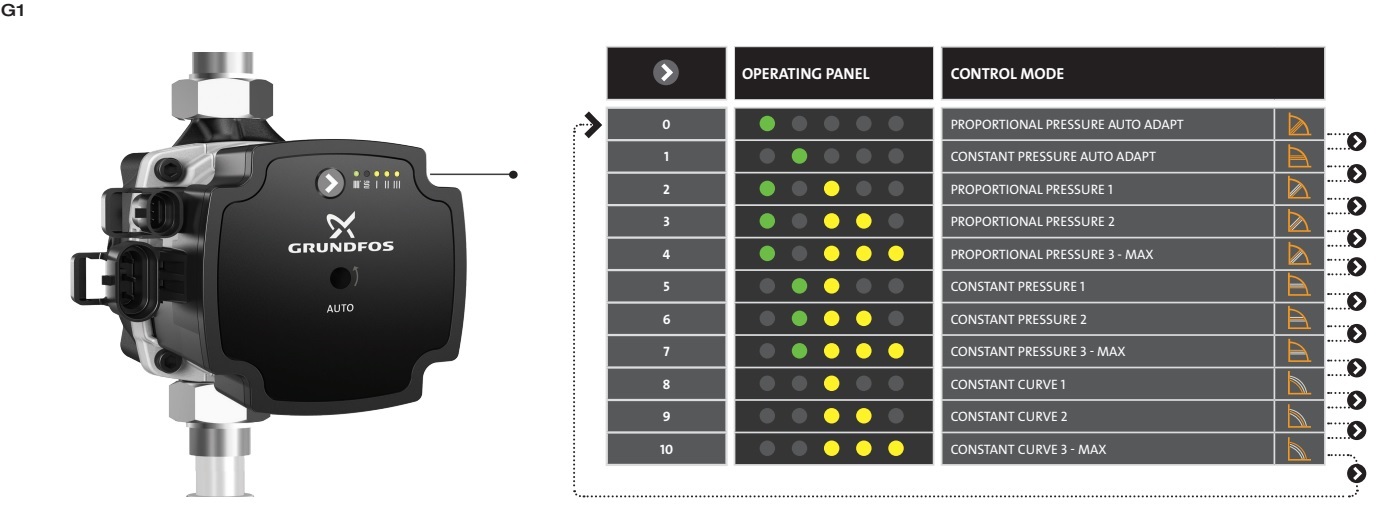

G1) Volitelné pracovní křivky pomocí tlačítka
operating panel/ovládací panel
control mode / režim ovládání
propontional pressure auto adapt/proporcionální tlak auto adapt
constant pressure auto adapt/konstantní tlak auto adapt
propontional pressure 1/proporcionální tlak 1
propontional pressure 2/proporcionální tlak 2
propontional pressure 3 - max/proporcionální tlak 3 – max
constant pressure 1/konstantní tlak 1
constant pressure 2/konstantní tlak 1
constant pressure 3 - max/konstantní tlak 3 – max
constant curve 1/konstantní křivka 1
constant curve 2/konstantní křivka 2
constant curve 3 - max/konstantní křivka 3 - max

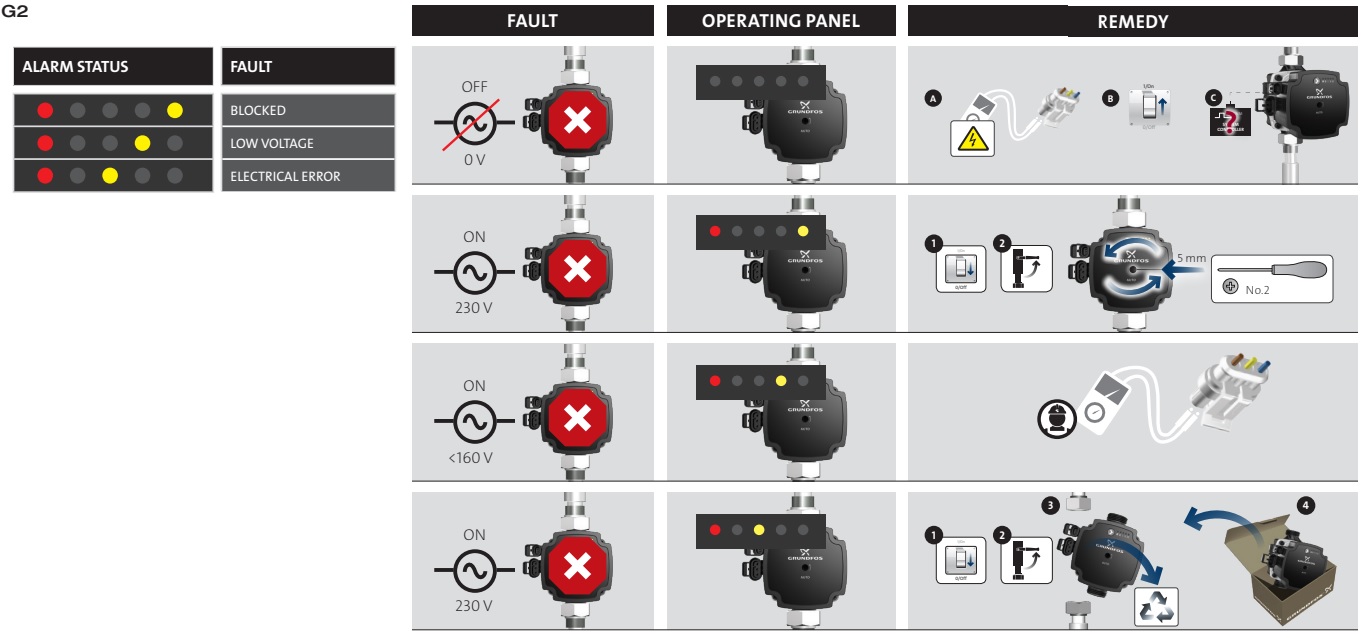

G2) Stav alarmu. Zobrazení indikací a požadovaných akcí. Odblokovací zařízení a postup odblokování
alarm status/stav alarmu
fault/chyba
blocked/blokováno
low voltage/nízké napětí
electrical error/elektrická chyba
operating panel/ovládací panel
remedy/řešení
Odblokovací zařízení umožňuje ruční ovládání rotoru s přístupem zepředu bez demontáže elektronické části čerpadla. Zatlačení a otočení křížovým šroubovákem č. 2, zařízení zabírá s rotorem a umožňuje jeho ruční otáčení. Provoz může vést k odblokování oběhových čerpadel zanesených vápencem, která například zůstala ve skladu po hydraulické zkoušce nebo byla odstavena během léta. Před, během a po proceduře musí být čerpadlo utěsněno (nesmí ztrácet vodu a přisávat vzduch).
Upozornění:
Tento spotřebič mohou používat děti ve věku od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jsou poučeny o používání spotřebiče bezpečným způsobem a rozumí problematice zapojený. Děti si se spotřebičem nesmí hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.
Evropská směrnice o odpadu z domácích spotřebičů 2012/19/EU:
Symbol přeškrtnuté popelnice na kolečkách znamená, že produkt by měl být zlikvidován odděleně od ostatního odpadu jeho předáním do speciálních sběrných středisek separovaného odpadu nebo zpět k prodejci v souladu s pravidly a předpisy každé země. Efektivní separovaný sběr odpadu umožňuje řádnou recyklaci, zpracování a likvidaci materiálů, zabraňuje potenciálnímu úniku nebezpečných látek a negativním vlivům na životní prostředí a zároveň podporuje opětovné použití a/nebo recyklaci. Nezákonná likvidace se trestá zákonem.

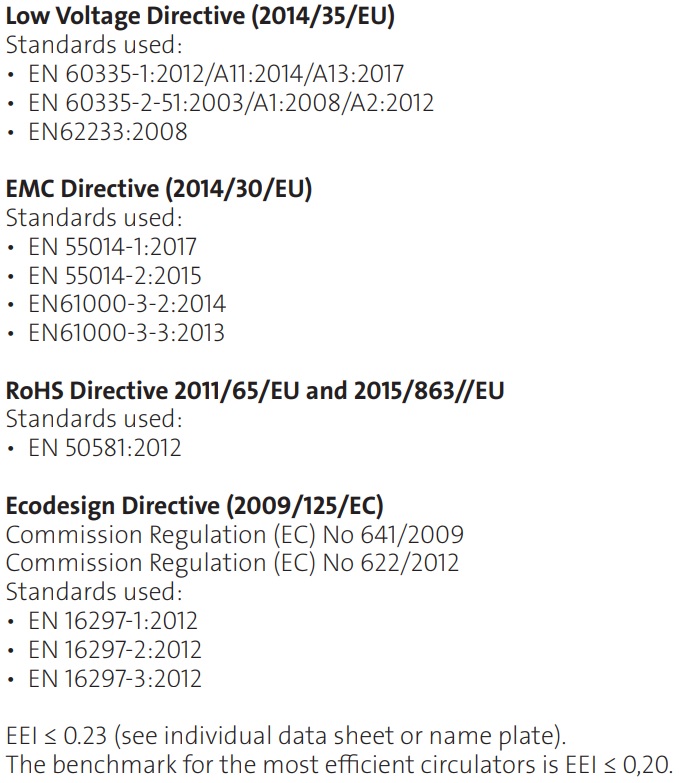

Certifikace:
