Uzavřená expanzní nádoba pro topný systém
Celý topný systém je uzavřený systém, který je vždy připojen ke svému příslušnému uzavřenému okruhu.
Expanzní nádoba je součást zabezpečovacího zařízení rozvodů vody ústředního vytápění.
Expanzní nádoba vyrovnává objemové změny vody vzniklé vlivem změny teploty a do jisté míry i přetlaku (bez zbytečných ztrát vody ze systému).
Expanzní nádoba udržuje přetlak v otopné soustavě v předepsaných mezích.

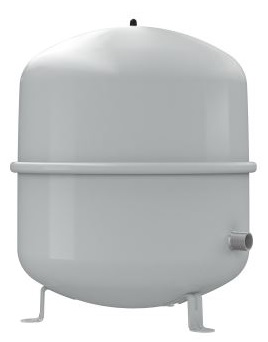

Expanzní nádoba má často tvar válce a používá se ke kompenzaci neustálých změn objemu vody v topném systému stlačováním membrány (vaku) v nádobě.
Expanzní nádoba se instaluje s pojistným ventilem, který je obvykle kalibrován na 3 bar (tím se eliminuje poškození zařízení v systému při vzniku přetlaku).
Expanzní nádoba je napojena na zpátečku do kotle.
Expanzní nádoba by měla mít objem alespoň 6 % celkového objemu vody v systému.
Expanzní nádoba instalujte nejlépe do svislé části instalace, abyste se vyhnuli vzduchovým kapsám.
Výpočet expanzní nádoby
Odhad objemu vody v topném systému:
Instalovaný objem vody v systému (m3) = Objem vody v kotli + Objem vody v akumulační nádrži + Objem vody v rozvodech potrubí
Příklad:
Objem vody v kotli je 100 l.
Objem vody v akumulační nádrži je 2 000 l.
Objem vody v rozvodech potrubí je 200 l.
Celkový objem vody v systému je 2 300 l.
Expanzní objem závisí na teplotě vody v systému.

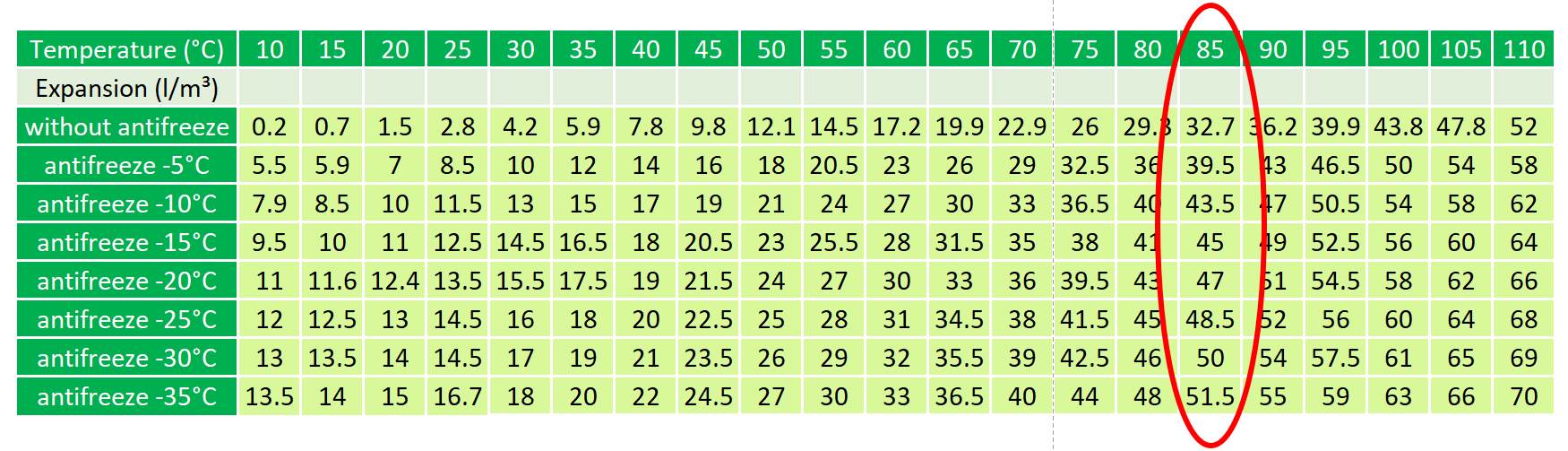

Expanze vody v litrech na m3
Tzn.
Celkový objem : 2 300 l
Expanze : 32,7 l/m3
Expanzní objem : 2,3 x 32,7 = 75 l
Potom určíme tlak "nafouknutí expanzní nádoby" podle vzorce:
P0 = H + 0,3 bar
Kde H je statická výška instalace, tj. rozdíl mezi nejvyšším bodem instalace a bodem, kde se nachází připojovací potrubí nádoby.
Nakonec spočítáme potřebný objem expanzní nádoby:
V1 = (P2 x Expanzní objem) / P2 - P1
P1 = P0 + 1 bar (absolutní tlak)
P2 = nastavení absolutního tlaku pojistného ventilu (3 bar + 1 bar)
V1 = objem expanzní nádoby v litrech
Výpočet požadovaného objemu expanzní nádoby:
Zadání
Celkový objem: 2 300 l
Expanze: 32,7 l /m3
Expanzní objem: 2,3 x 32,7 = 75 l
Statická výška: cca 5m
Tlak huštění: 5 x 0,1 + 0,3 = 0,8 bar (P0)
Kalibrace pojistného ventilu ventilu: 3 bar
V1 = (P2 x Expanzní objem) / P2 - P1 = ((3 + 1) x 75) / (3 + 1) – (0,8 + 1) = 136 l
Objem expanzní nádoby pro topný systém o celkovém objemu vody 2 300 l musí být 136 l.
Expanzní nádoba by měla mít objem alespoň 6 % celkového objemu vody v systému.
Tzn. 136 l je cca 6 % z 2 300 l.
