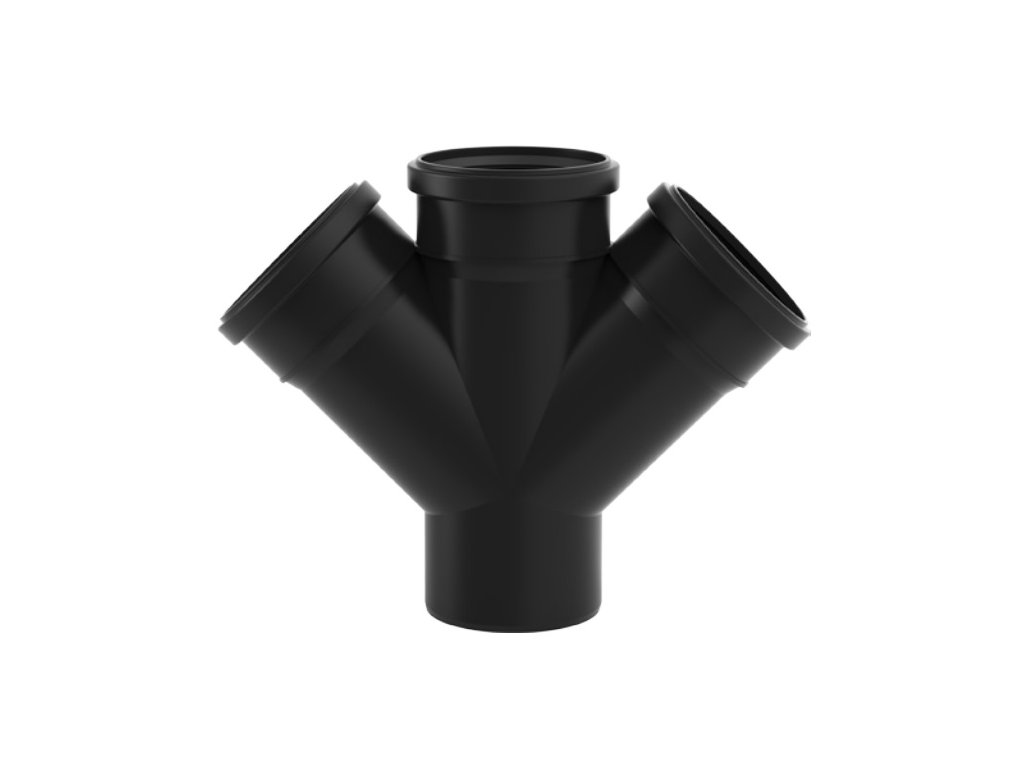

BLACKFIRE HTDA odbočka 45° dvojitá odpadní odhlučněná ohnivzdorná

Detailní popis produktu

BLACKFIRE HTDA odbočka 45° dvojitá odpadní odhlučněná ohnivzdorná

Popis:

• pro instalace vnitřních vysokoteplotních a nízkoteplotních odpadních systémů a jejich ventilací a pro odvod dešťové vody uvnitř občanských a průmyslových budov, nemocnic, hotelů atd.
• hlučnost 16 dB(A) při průtoku 2 l/s
• úhel 45°
• připojení DN 110
• provozní teplota 0 °C + 80 °C
• krátkodobá maximální teplota + 95 °C
• protipožární odolnost B1
• vyrobeno v Itálii

Materiál:

1. Mezivrstva Vyrobena ze směsi polypropylenu a minerálních plniv, které zaručují zvýšenou mechanickou odolnost a vynikající zvukově izolační vlastnosti.
2. Zásuvné hrdlo s břitovým těsněním Zaručuje hydraulickou těsnost a volný pohyb potrubí při tepelné roztažnosti. Geometrické vlastnosti zásuvného hrdla zajišťují rychlou a snadnou montáž.
3. Vnější vrstva Vyrobeno z polypropylenu, zaručuje vysokou odolnost proti nárazu. Přítomnost sazí zajišťuje vysokou odolnost vůči UV záření.
4. Vnitřní vrstva Vyrobeno z polypropylenu s extrémně hladkým vnitřním povrchem a vysokou odolností vůči chemickým činidlům.

Použití:

Trubky a tvarovky Valsir Blackfire® splňují požadavky normy EN 1451 a lze je použít uvnitř budov určených pro obytné a průmyslové použití a zejména pro následující účely:

• Odpadní potrubí pro domovní odpadní systémy (nízká a vysoká teplota)
• Větrací potrubí napojené na odpadní potrubí
• Systémy svodů dešťové vody v konstrukci budovy

Podle evropské normy EN 1451 jsou trubky a tvarovky Valsir Blackfire® vhodné pro aplikace označené „B“, které jsou určeny k použití uvnitř budov a mimo budovy připevněné na stěnu.

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

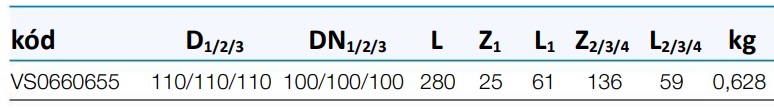

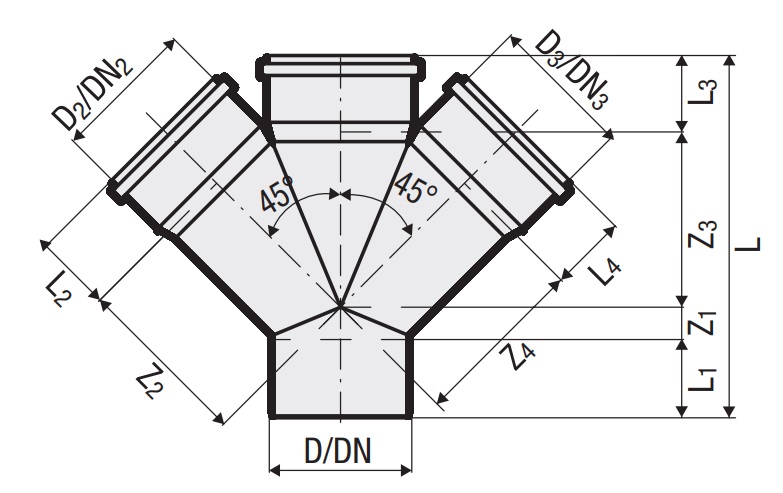

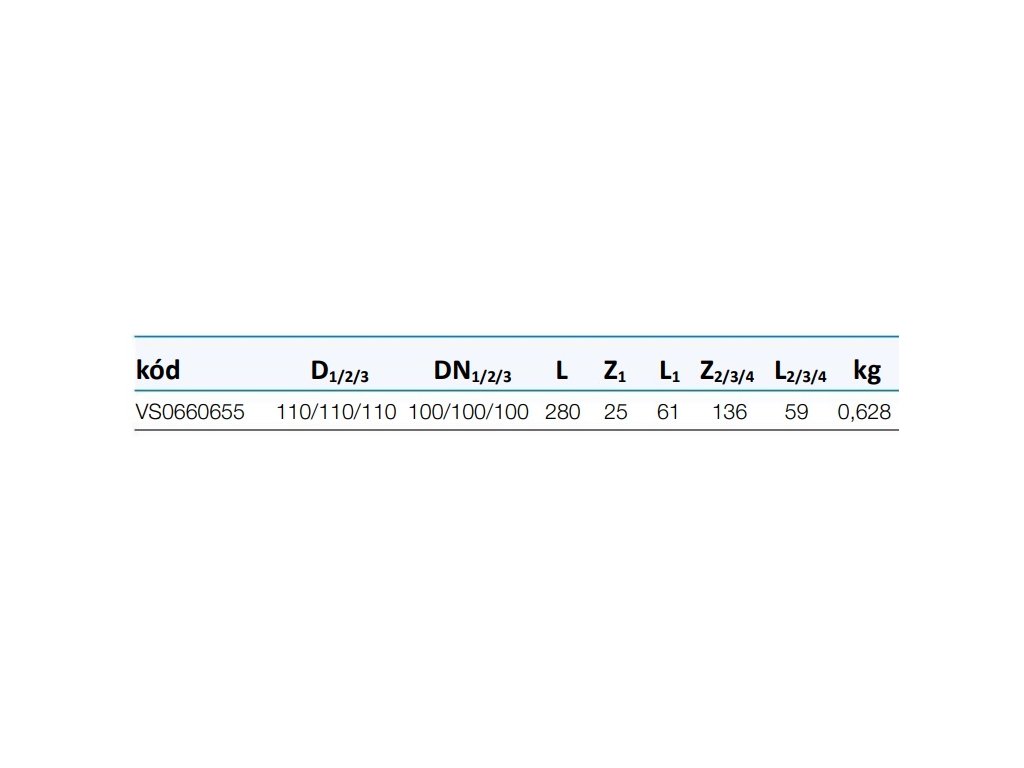

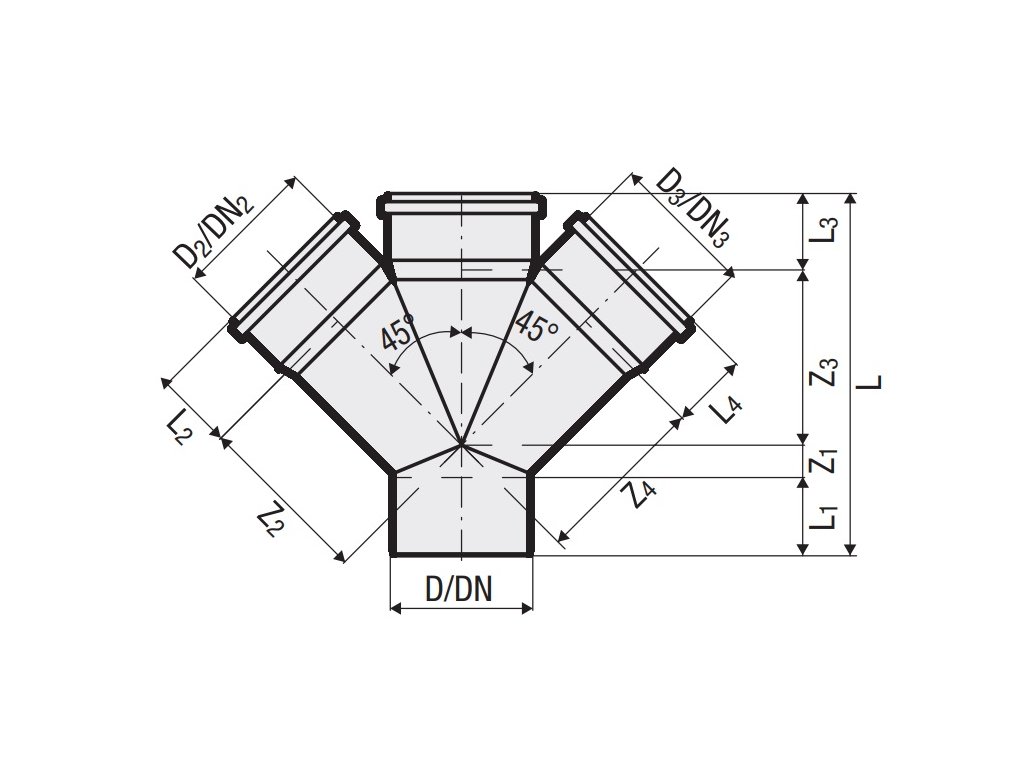

Rozměry:

Průměry, tloušťka stěny a relativní tolerance trubek Valsir Blackfire® jsou uvedeny v následující tabulce.

Poznámka: Uvedené tolerance jsou uvedeny v referenční normě EN 1451.

Spojovací systémy:

Pro připojení trubek a/nebo armatur lze použít různé způsoby:

• Připojení pomocí zásuvného hrdla.
• Spojení pomocí dvouhrdlé vsuvky

Schválené trubky a tvarovky Valsir Blackfire® jsou k dispozici na webových stránkách www.valsir. it

Technické údaje:

Označení potrubí:

1 Jméno výrobce
2 Název značky (Blackfire)
3 Vnější průměr, délka a tloušťka
4 Označení výrobního závodu
5 Označení materiálu (PP-ML)
6 Označení oblasti použití
7 Číslo normy a série

Označení tvarovek:

1 Jméno výrobce
2 Název značky (Blackfire)
3 Vnější průměr, délka a tloušťka
4 Označení výrobního závodu
5 Označení materiálu (PP-ML)
6 Označení oblasti použití
7 Číslo normy a série

Akustické vlastnosti odpadních systémů (zkušební metody):

Referenčními normami používanými pro zkoušky jsou normy UNI EN 14366:2004 a DIN 4109:1989 (spolu s DIN 52219:1993), které specifikují metody měření a hodnocení výsledků.

Zkušební budova se nachází uvnitř Fraunhoferova institutu (Německo). Je kompletně izolovaná díky velmi silným stěnám z nejkvalitnějších zvukově izolačních materiálů. Jedná se o skutečnou budovu o čtyřech podlažích (s vnitřní výškou 3050 mm), z nichž dvě, zobrazená na obrázku s EG a UG, jsou referenční podlaží pro měření rozdělená stěnou z betonu o hmotnosti 220 kg/m² podle normy DIN 4109 (250 kg/m² pro evropskou normu EN 14366), do které je ukotven komín s odpadem.

Každé z měřicích podlaží je rozděleno na dvě místnosti: v přední místnosti je instalováno potrubí, zadní místnost je bez jakékoli instalace a je ovlivněna hlukovými vibracemi přenášenými na dělicí stěnu; zadní místnosti mají objem 70,4 m³ (plocha cca 23 m² ), zatímco přední místnosti mají objem 52,6 m³ (plocha cca 17 m²).

Uspořádání testovacího systému

Čerpací zařízení s přesností 5 % zajišťuje plynulý průtok odpadu systémem a dodává různé úrovně průtoku v závislosti na vnitřním průměru potrubí, jak je patrné z tabulky. Hladiny akustického tlaku se měří ve třetích oktávách s frekvencemi od 100 Hz do 5000 Hz.

Měření průtoku v závislosti na rozměrech testovaného odpadního potrubí:

Výsledky testu:

Zkoušky byly provedeny jak se dvěma objímkami, tak s jednou objímkou na podlahu, protože představují typické instalace v obytných budovách. Vezměte v úvahu, že získané hodnoty byly zaokrouhleny na celá čísla, jak vyžadují referenční normy.

Hladiny akustického tlaku naměřené za instalační stěnou pro potrubí Valsir Blackfire® 110x3,4, měření provedl a formuloval Fraunhoferův institut ve Stuttgartu (Německo).

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.
