BARBERI P72 duální rozdělovač 6/4" s izolací pro připojení na čerpadlovou skupinu + nástěnné držáky

Detailní popis produktu

BARBERI P72 duální rozdělovač 6/4" s izolací pro připojení na čerpadlovou skupinu + nástěnné držáky

Popis:

• pro rozvody vody a topení
• jako duální rozdělovač 6/4" s izolací pro podlahové/sálavé vytápění a vysokoteplotní systémy
• provedení 2, 3 ,4 , 5 , 6 zón
• provedení s tepelnou izolací
• projekční podklady pošleme na vyžádání
• připojení G 6/4" M x 6/4" F (převlečná matice)
• rozteč 125 mm
• průtok 3 m³/h
• maximální pracovní tlak 4 bar
• maximální pracovní teplota 110 °C
• médium voda a 30 % roztoky glykolu, které nejsou nebezpečné, vyloučené ze směrnice 67/548/ES
• vyrobeno v Itálii

Materiál:

• ocelový svařenec s ochranným černým nátěrem
• izolační plášť PU

Použití:

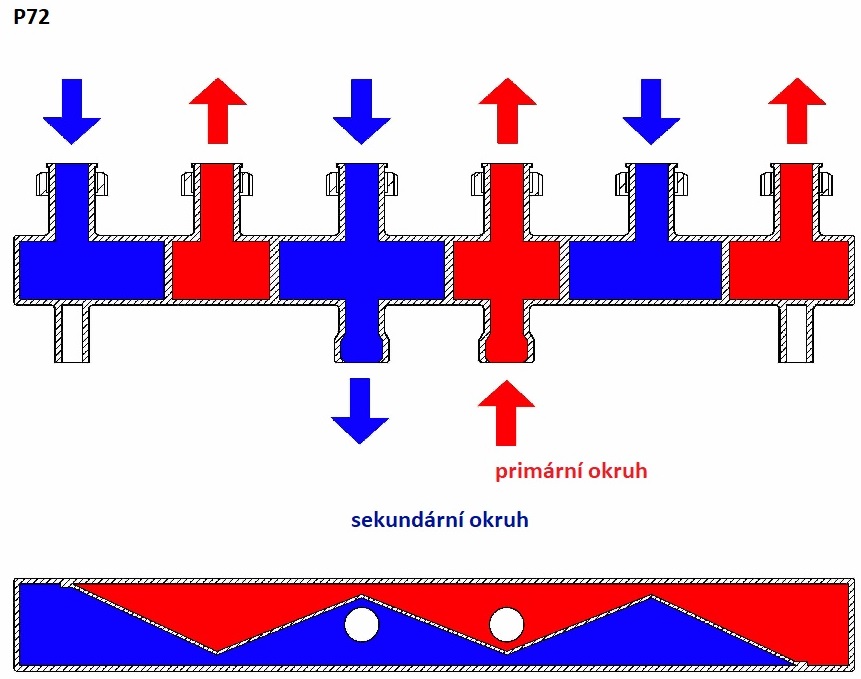

• Duální rozdělovač umožňuje distribuci topné vody přicházející ze zdroje (hlavního okruhu) do systému. Topný a vratný okruh instalace (červený primární a modrý sekundární okruh) jsou rozděleny v rozdělovači svislou stěnou sinusového tvaru.
• Tento tvar umožňuje získat široký prostor pro nasávání a doplňování média, čímž se zabrání případnému špatnému fungování čerpadel sekundárních okruhů. Svislá stěna umožňuje velký průchod mezi různými oblastmi. Tím se snižuje vliv tlakových ztrát.
• Obvykle se toto rozdělovač instaluje společně s hydraulickým kompenzátorem, aby se zabránilo vlivu hlavního čerpadla na sekundární čerpadlo a naopak.

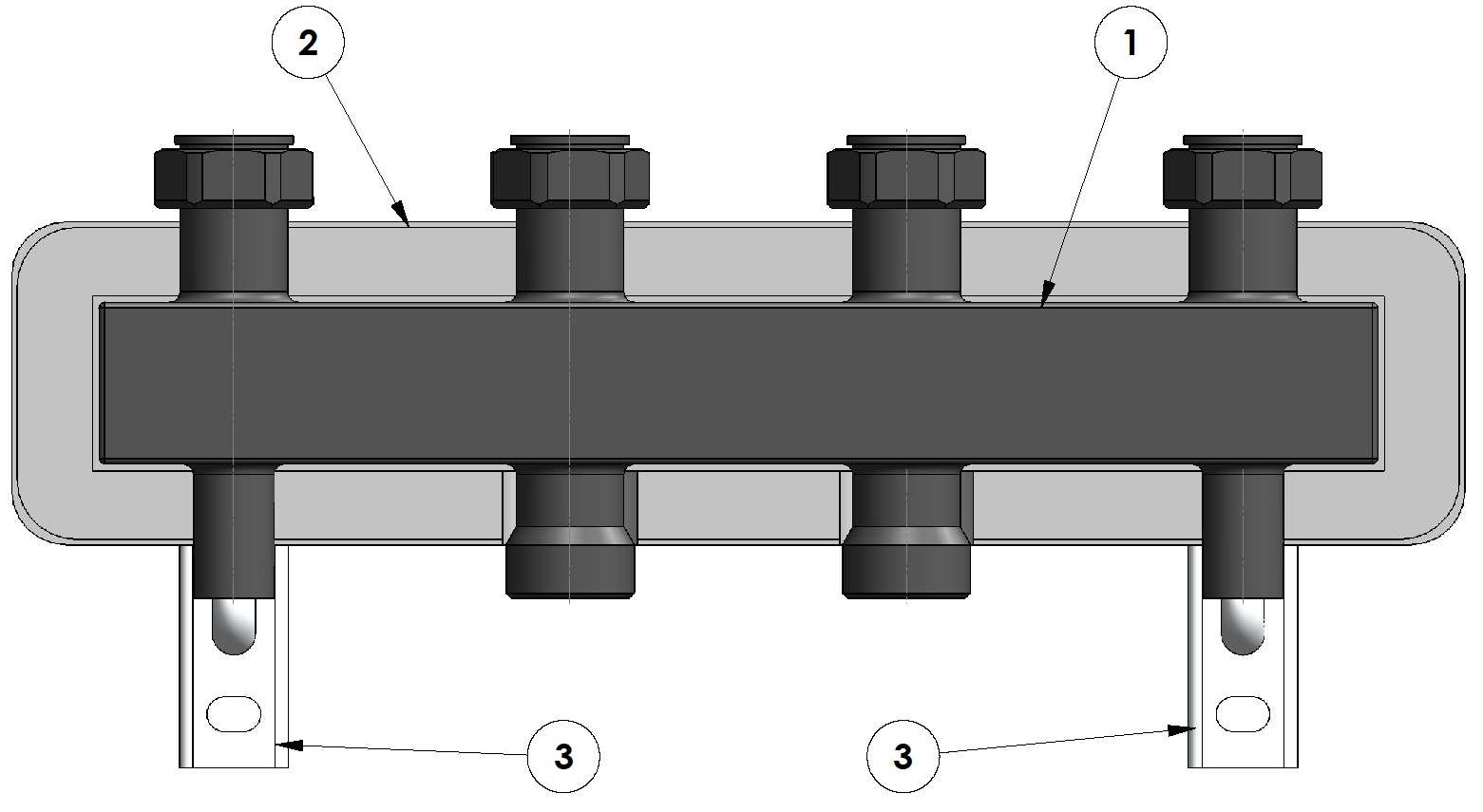

Složení:

1 Rozdělovač
2 Izolační plášť
3 Držáky

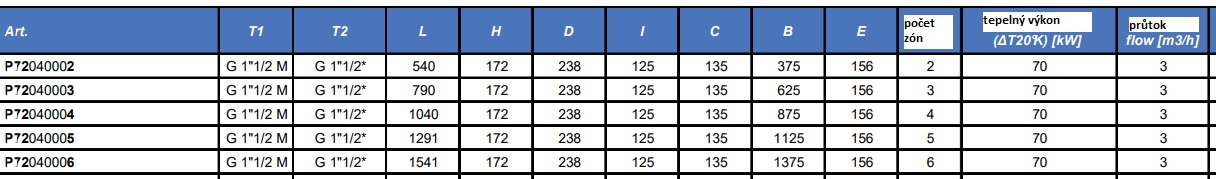

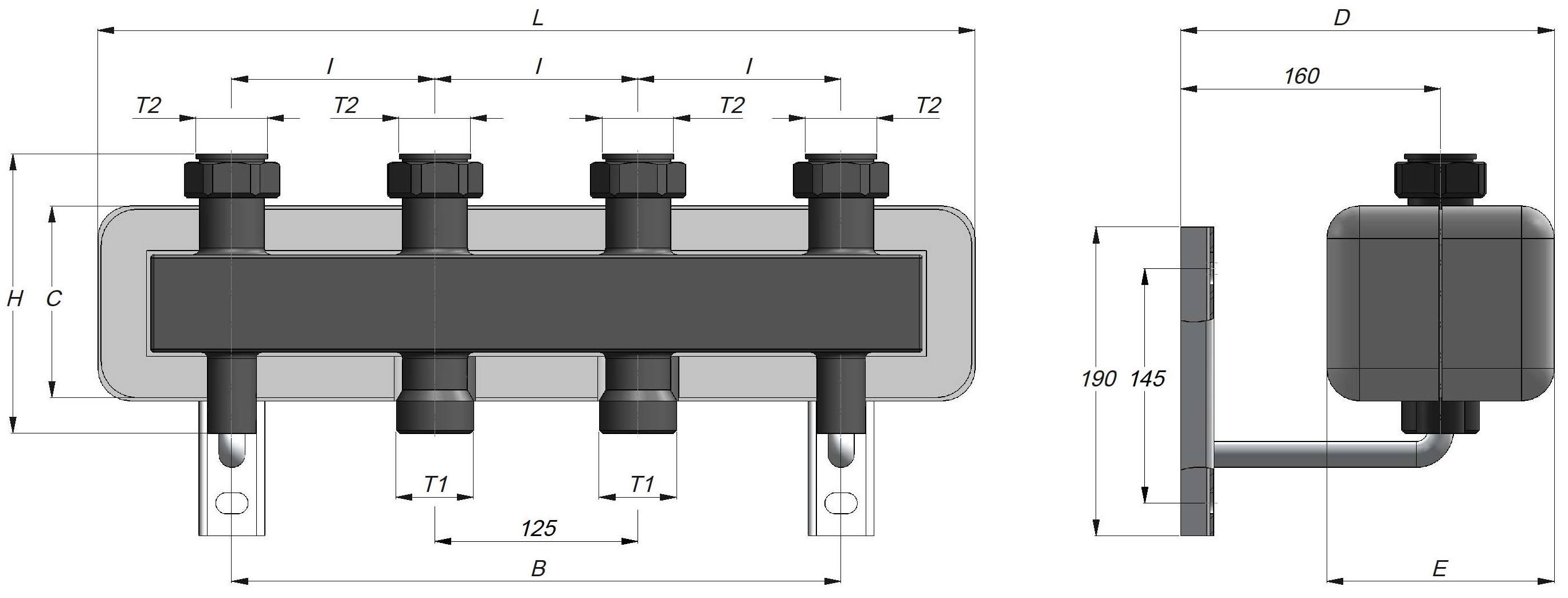

Rozměry:

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu. Instalaci každého hydraulického komponentu musí provádět kvalifikovaný personál, tzn. řádně proškolená a oprávněná osoba.

1 Rozdělovač
2 Přední izolační skořepina
3 Zadní izolační skořepina
4 Držáky

1 Vyndejte rozdělovač z obalu
2 Sundejte přední 2 a zadní 3 kryt izolace podle obrázku
3 Změřte vzdálenost mezi držáky
4 Přeneste vzdálenosti na zeď a vyvrtejte do zdi otvory.  Držáky připevněte do stěny pomocí hmoždinek a šroubů
5 Namontujte rozdělovač na stěnu včetně zadního krytu.  Rozdělovač je možné namontovat bez krytu (pokud by bylo možné instalovat tento poslední díl po instalaci potrubí)
6 Nainstalujte potrubí hlavního a sekundárního okruhu a následně kryty rozdělovače a kryty čerpadlových skupin

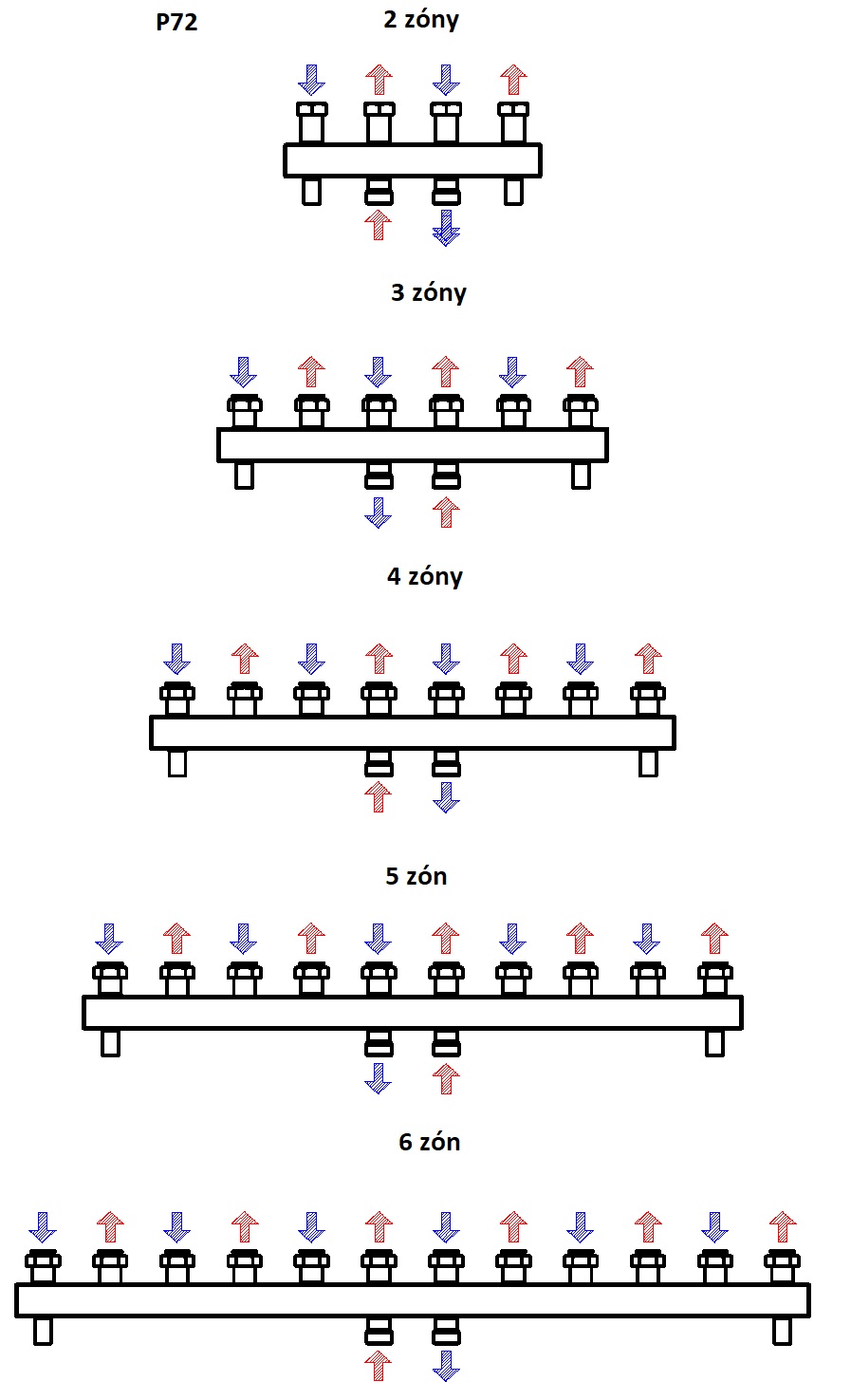

Zapojení:

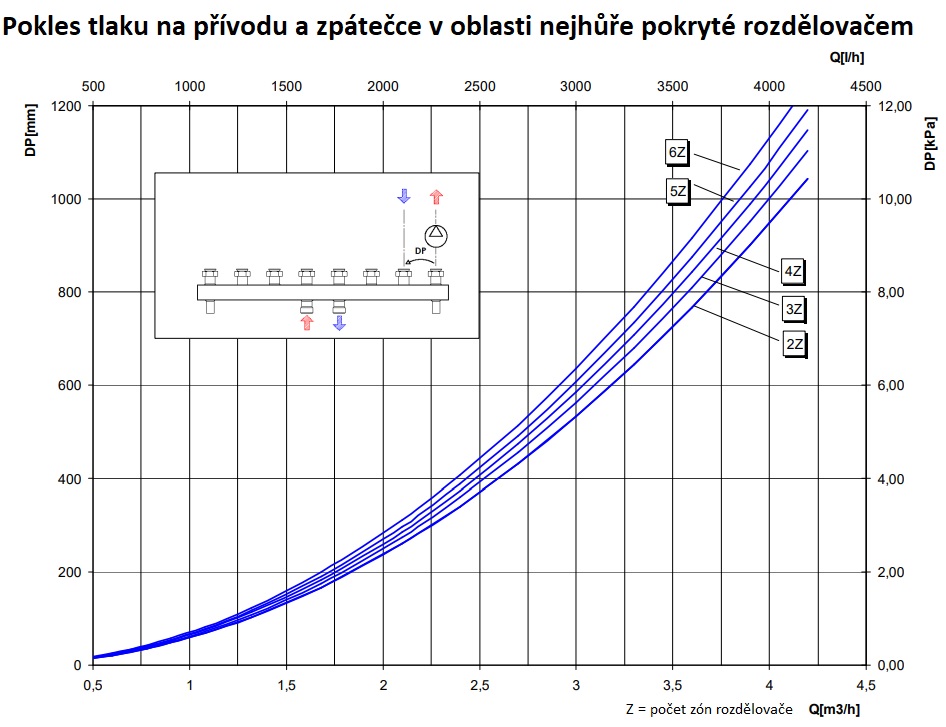

Hydraulické vlastnosti:

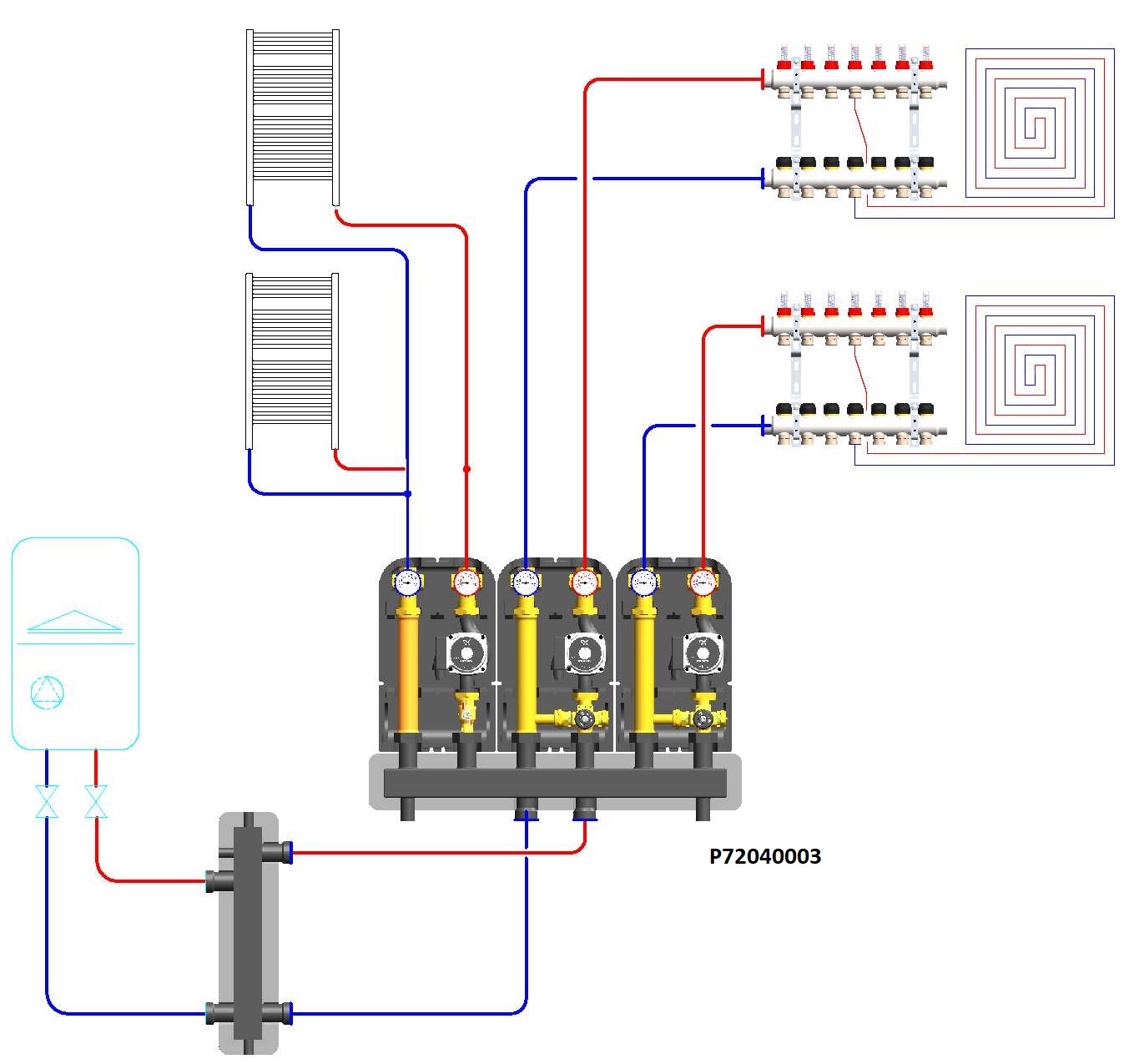

Aplikace:
