AQUABIN vsakovací tunel 150 l pro dešťovou a odpadní vodu

Detailní popis produktu

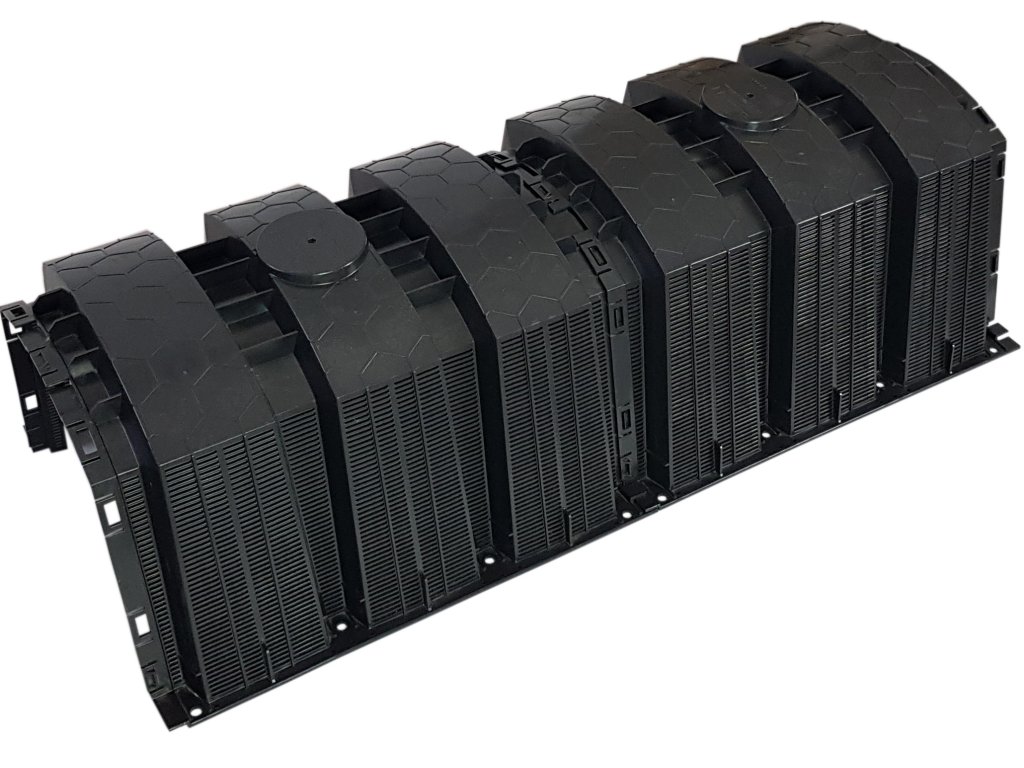

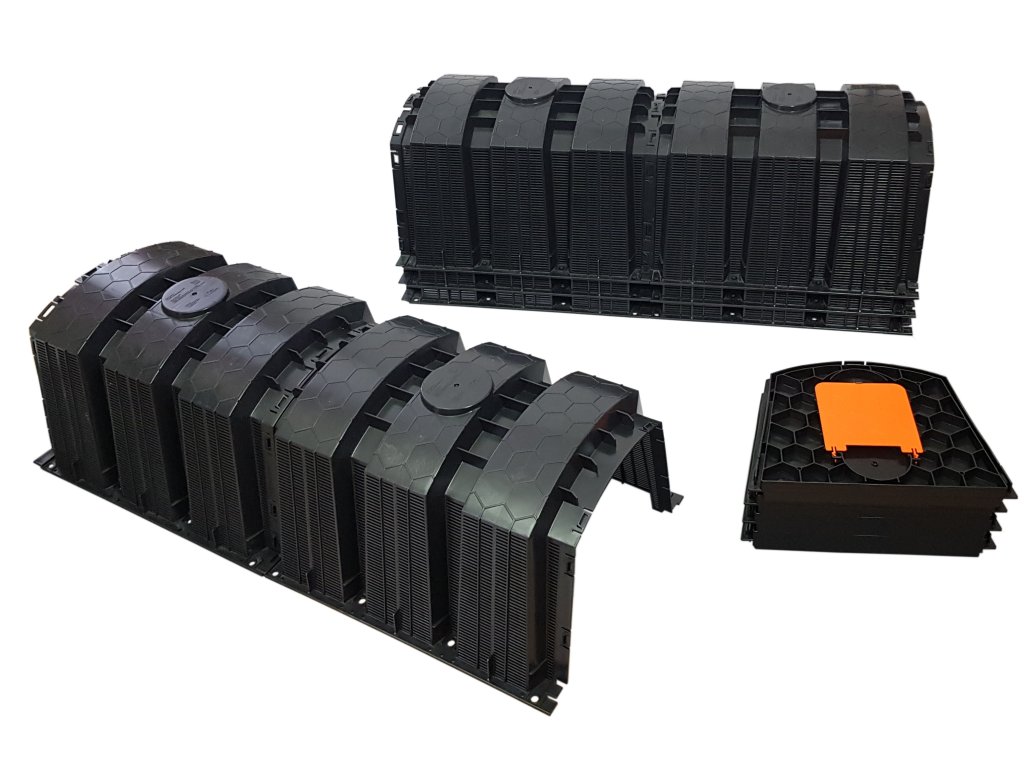

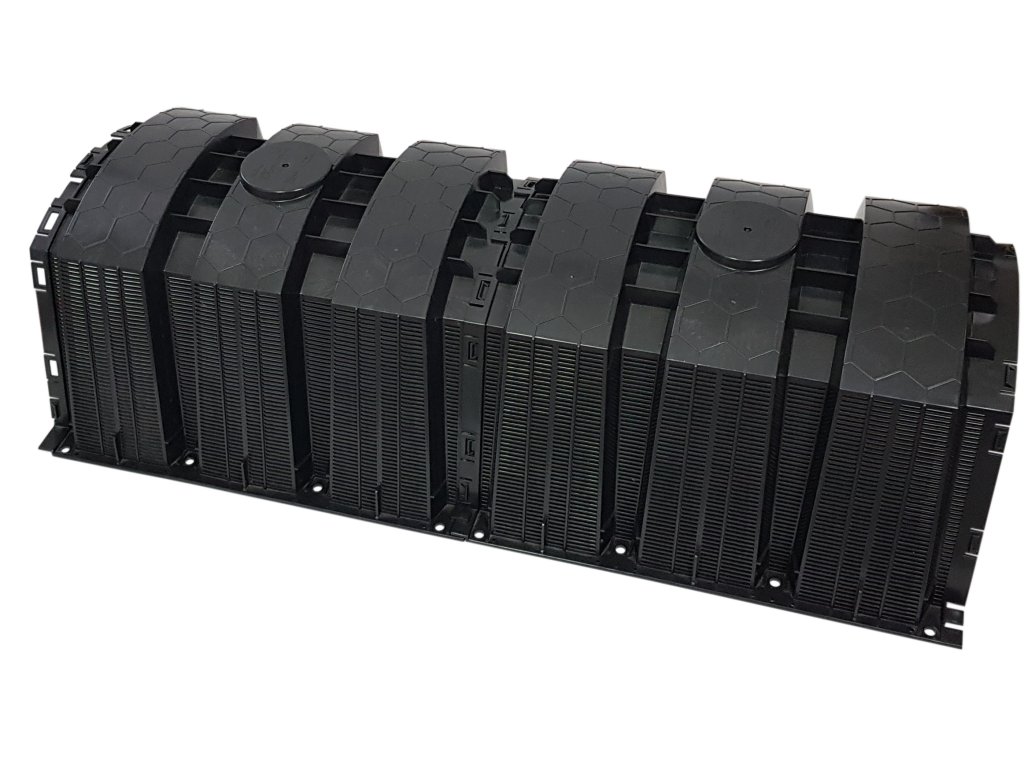

AQUABIN vsakovací tunel 150 l pro dešťovou a odpadní vodu

Popis:

• pro odpadní systémy
• pro vsakování splaškové a dešťové vody do země
• objem 150 l
• celková vsakovací plocha 1,3 m²
• boční vsakovací plocha 0,7 m²
• spodní vsakovací plocha 0,6 m²
• snadná montáž
• pohodlná doprava
• lehká konstrukce
• možnost spojování tunelů do sekvencí libovolné délky
• nízká hloubka základu
• dvě ventilační přípojky DN 110 v horní části tunelu
• přípojky o průměru DN 110 a DN 160 (nejsou součástí tunelu)
• možnost instalace v místech s provozem vozidel do 3,5 t (A15 - zvýšená odolnost do 3,5 t)
• odolnost proti chemické korozi
• vysoká mechanická odolnost
• nová generace tradičního odvodnění
• vyrobeno v Polsku

Materiál:

• HDPE (High density polyethylene) - vysokohustotní polyethylen

Použití:

Vsakovací tunely 150 jsou určeny pro infiltraci odpadní vody z průmyslových procesů a domácností do země. Konstrukce tunelů umožňuje jejich využití i pro skladování a vsakování dešťové vody. Tunely jsou uloženy v zemi a vytvářejí tak gravitační infiltrační nánosy. Na bočních stěnách má tunel podélné štěrbiny, kterými mohou být splaškové i dešťové vody vsakovány do země.

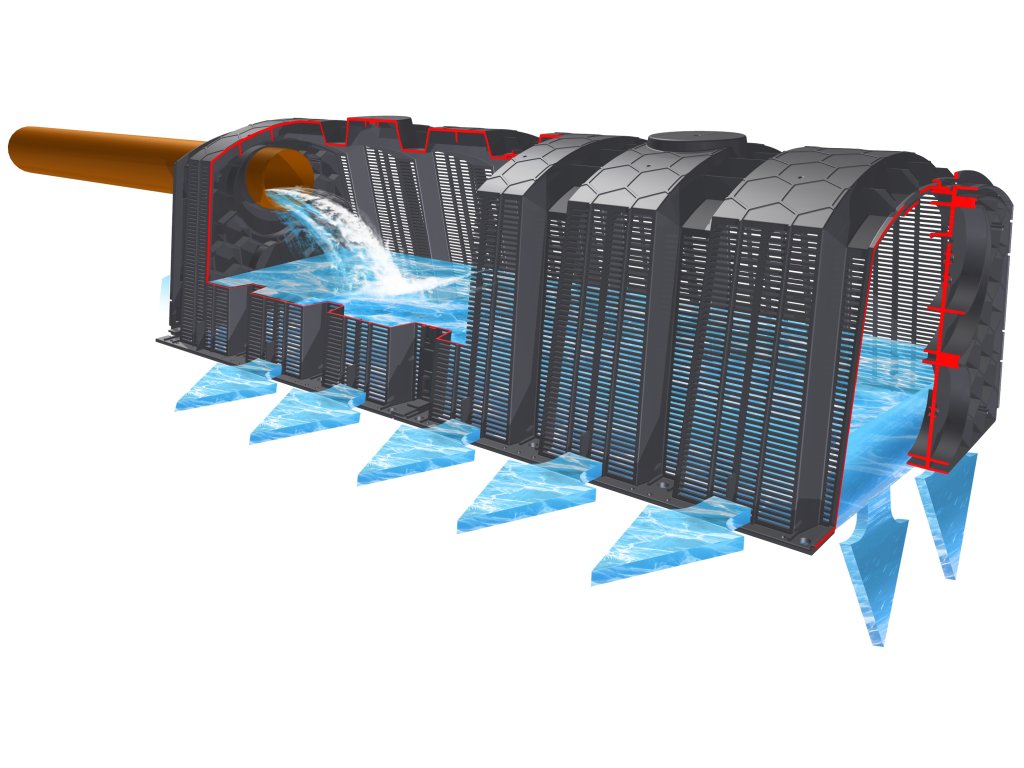

Jak to funguje:

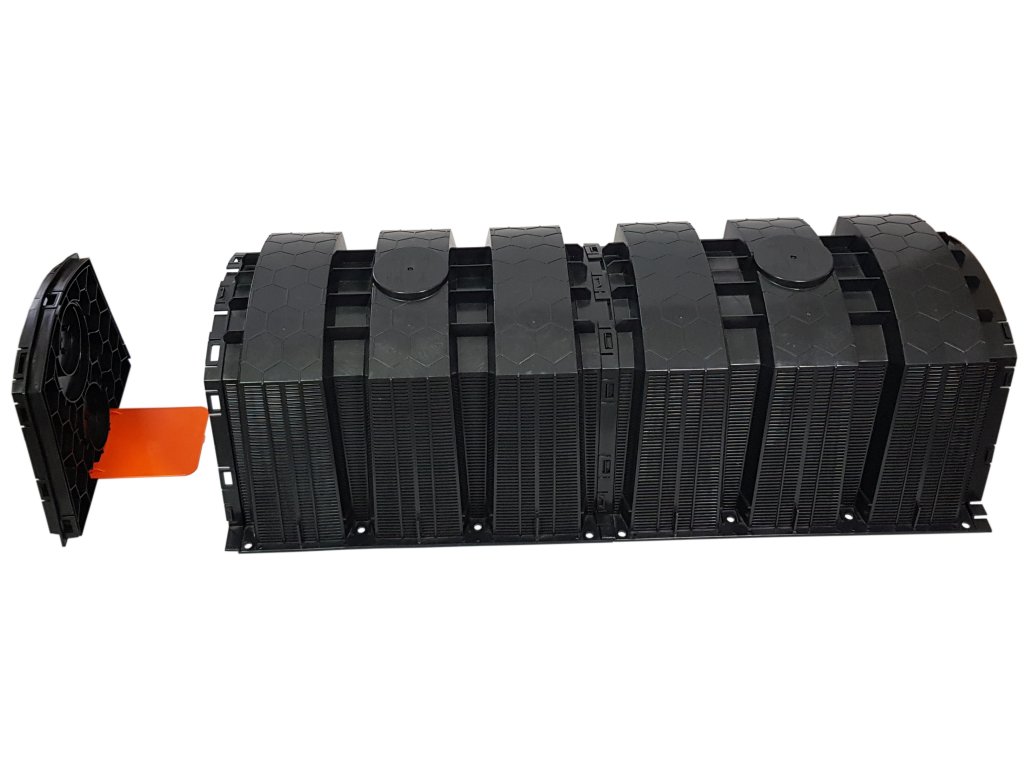

1 koncová deska
2 připojení DN 110/160
3 připojení DN 110
4 deflektor
5 ventilační přípojka DN 110
6 boční perforace

Kapacita jednoho vsakovacího tunelu je 150 litrů (0,15 m³)

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

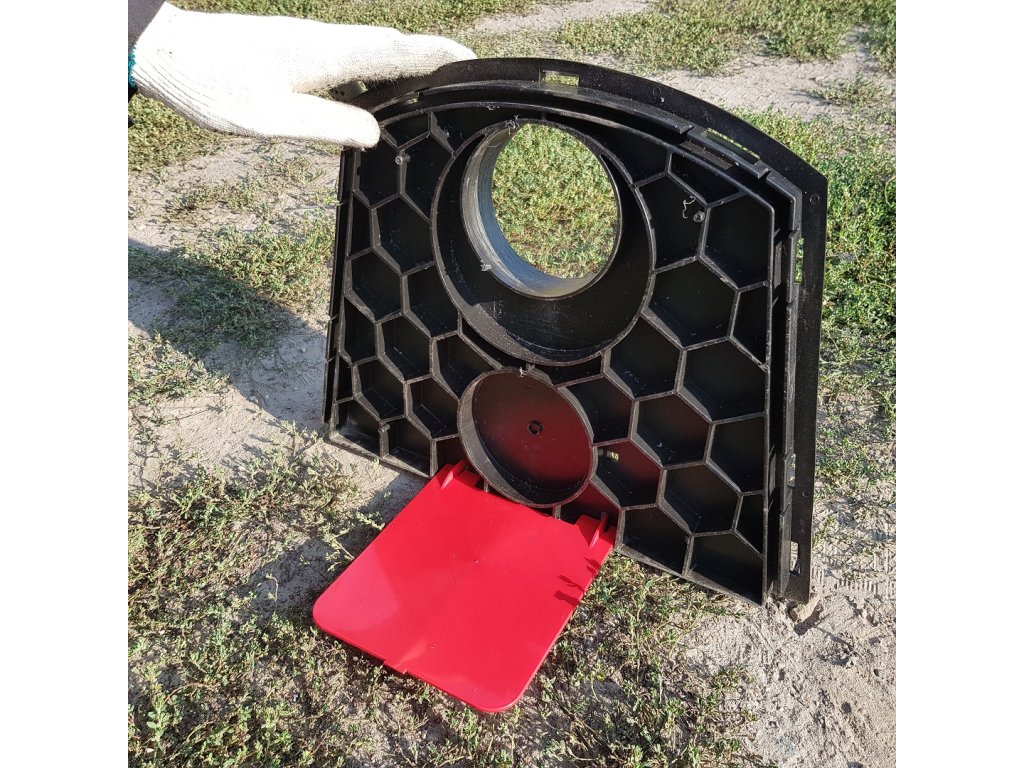

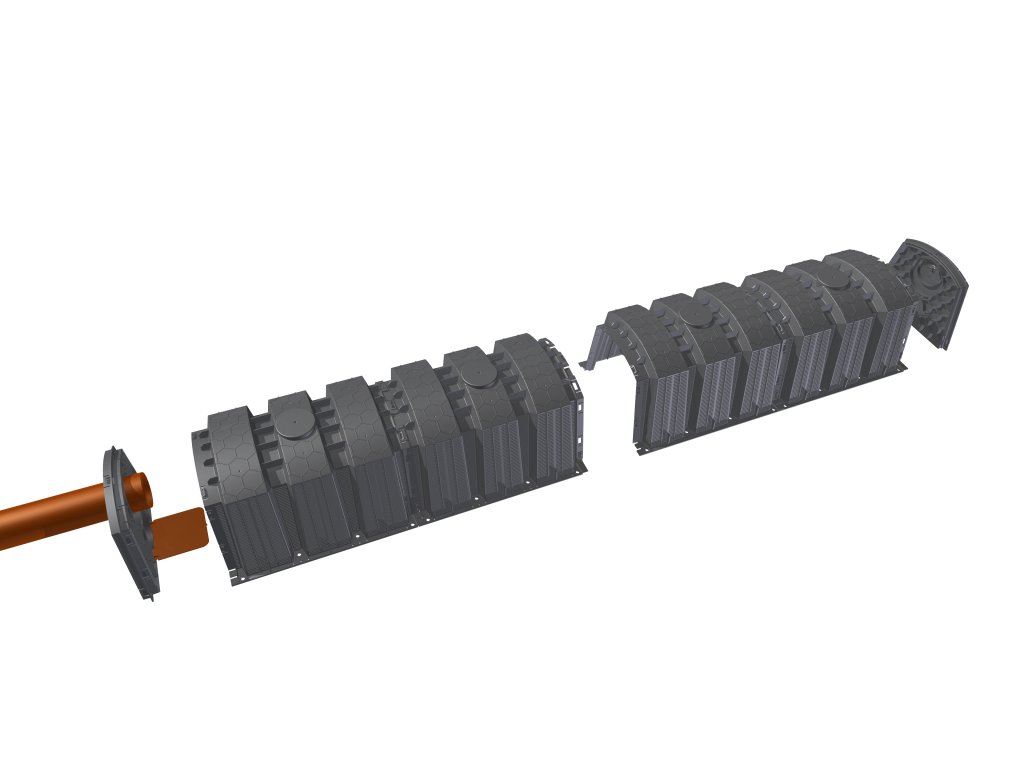

Na začátku tunelové řady je namontována koncová deska vybavená deflektorem. Deflektor absorbuje hydraulický ráz dopravované odpadní nebo dešťové vody. Díky jeho použití nedochází k vyplavování zeminy v místě přítoku odpadní nebo dešťové vody. Koncovou desku instalujeme také na konec tunelové linky. Instalace by měla být vybavena větracím přívodem vzduchu. To stejné lze aplikovat pomocí jednoho ze dvou připojení umístěných na horní stěně každého tunelu nebo pomocí horního připojení v uzavírací koncové desce. Spoje v horní části tunelu lze také použít jako inspekční otvory.

Minimální šířka výkopu lože by měla být 0,5 m a minimální vzdálenost mezi sousedícími řadami tunelů by měla být min. 1 m. Dno výkopu by mělo být pečlivě vyrovnáno. Na dně výkopu by měla být štěrkové podloží podporující vsakování (1) skládající se z kamenů frakce 16-32 mm nebo kameniva (bez vápence) s frakcí 32-64 mm, o tloušťce ne menší než 100 mm. Za předpokladu, že jsou půdy dobře propustné. Nosnou vrstvu lze libovolně zvyšovat v závislosti na půdních a vodních podmínkách. Tunely by měly být pokryty geotextilií (2). Tunelové vedení by mělo být položeno se sklonem asi 1 %. Tunely by měly být položeny v maximální hloubce 1200 mm, od povrchu terénu k horní hraně tunelu. Délka jedné řady tunelů by neměla přesáhnout 30 m. Každá řada tunelů by měla být vybavena přívodem vzduchu - spodní ventilace. Tunelové řady se na konci instalace zasypou nativní zeminou (3). Pro odvod dešťové vody není nutná nosná vrstva.

Zásyp s tunely lze instalovat v místech automobilové dopravy i pod parkovišti, kde je provoz automobilů do 3,5 t. V tomto případě by mezi povrchem země a horní hranou tunelu mělo být dodrženo minimálně 50 cm.

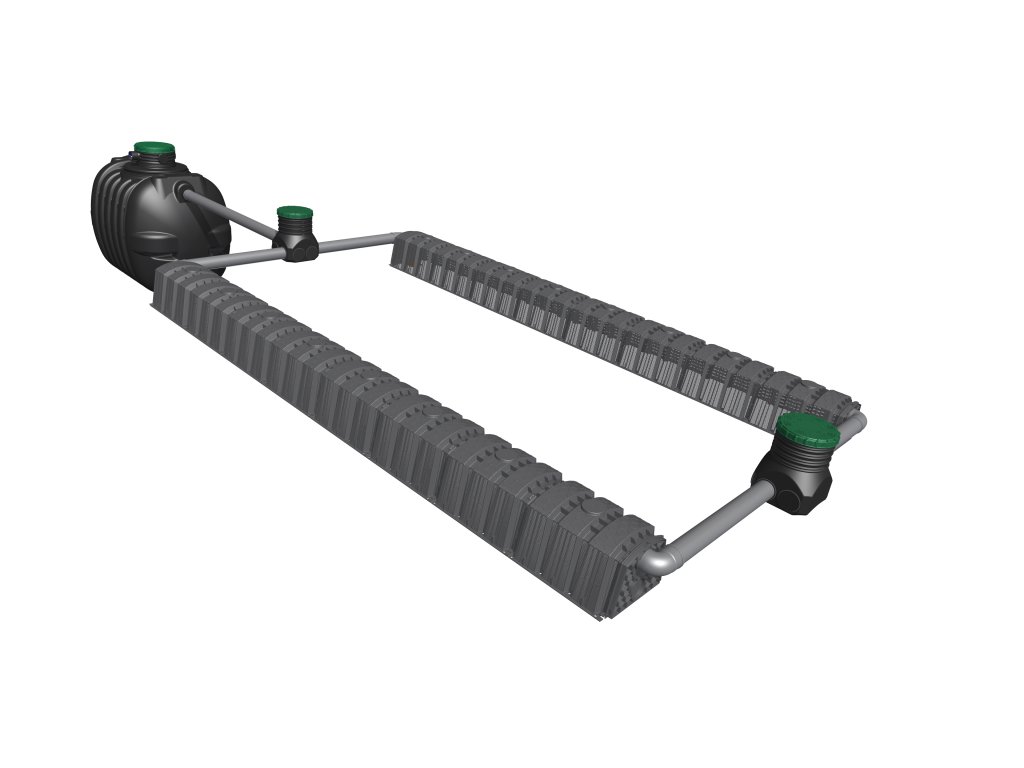

Pokyny pro výběr - septiky a biologické čistírny

Výrobce doporučuje následující minimální počet tunelů na uživatele pro základy v dobře propustných půdách:

• Septiky: 3 tunely na 1 uživatele (PE) (populační ekvivalent (PE), spotřeba vody na osobu a den)
• Provzdušňovací (biologické) čistírny: 2 tunely na 1 uživatele (PE) (populační ekvivalent (PE), spotřeba vody na osobu a den)

Pokyny pro výběr - septiky a biologické čistírny

Při instalaci za nádrž na dešťovou vodu nebo liniovou kanalizaci doporučuje výrobce použít následující přepočítací koeficient:

1 vsakovací tunel na každých 15 m² střešních polí nebo ploch, ze kterých se voda sbírá, pro průměrný roční úhrn srážek na 1 m² = 600 mm.

Počet tunelů stejně tak i tloušťka nosné vrstvy by měly odpovídat aktuálním místním půdně-vodním podmínkám.

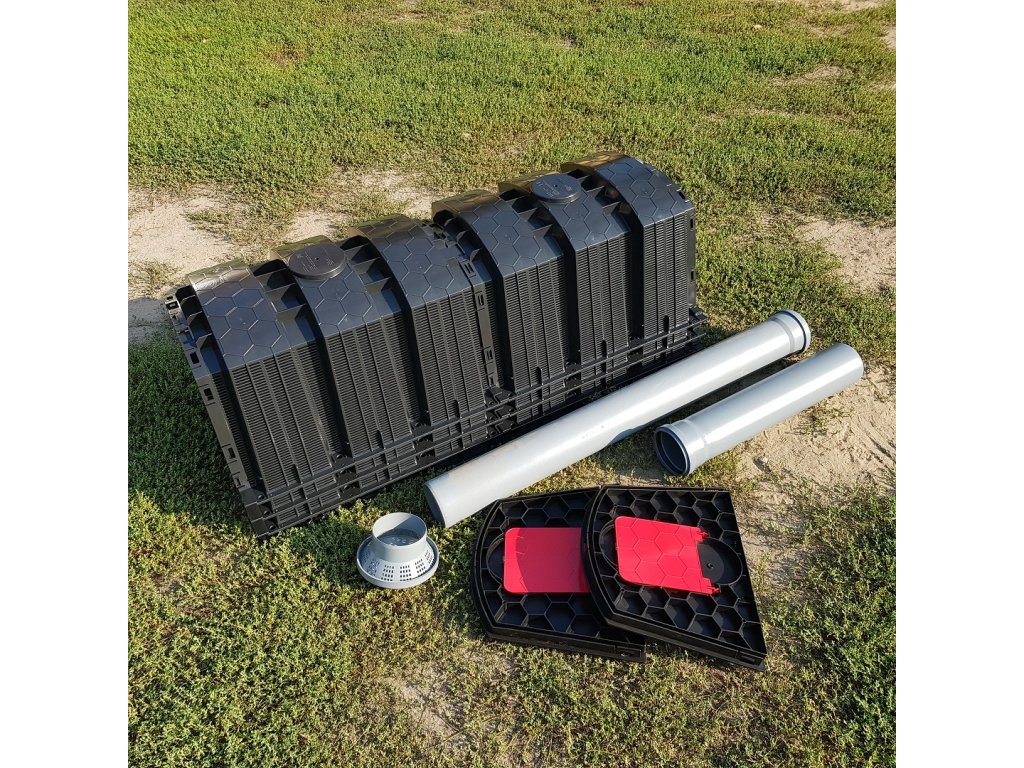

1 připravte si vsakovací sestavu (tunely a příslušenství)

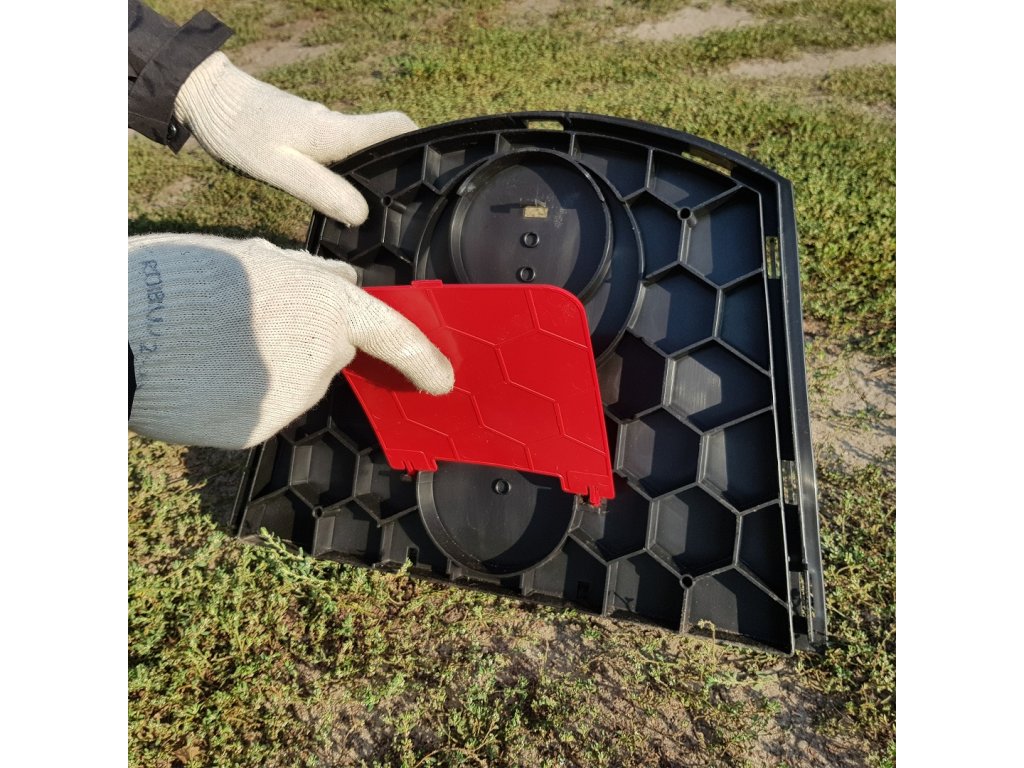

2 odpojte deflektor z koncové desky

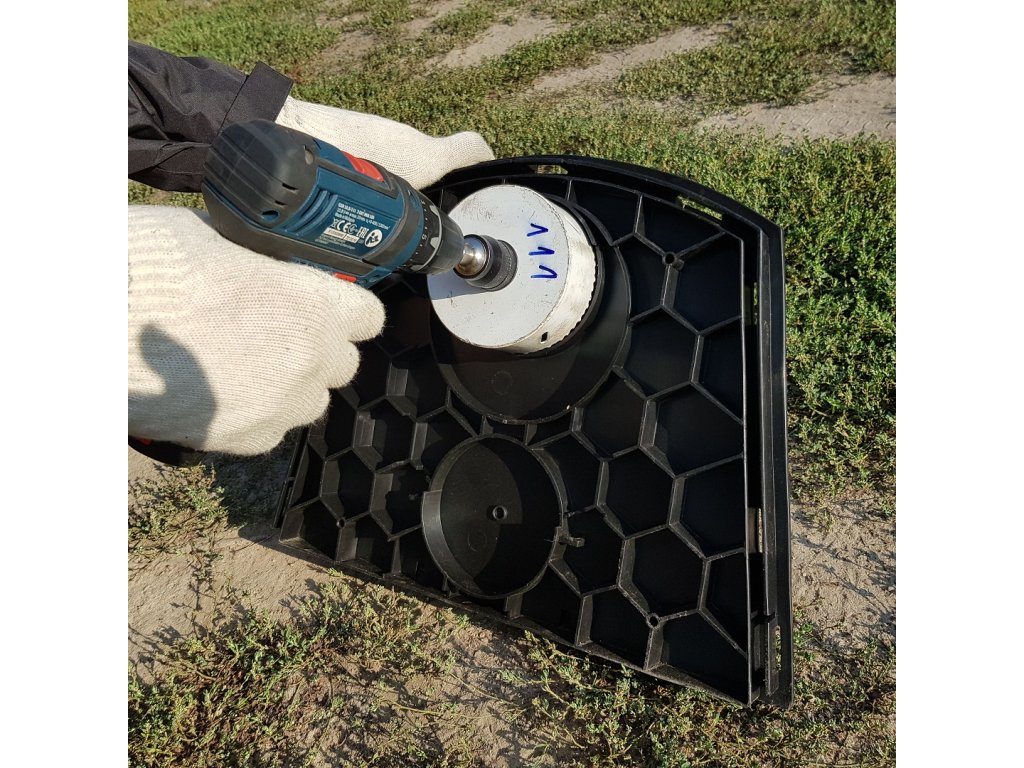

3 vyvrtejte požadovaný otvor do koncové desky pro vtok odpadní nebo dešťové vody

4 nainstalujte deflektor zpět na koncovou desku

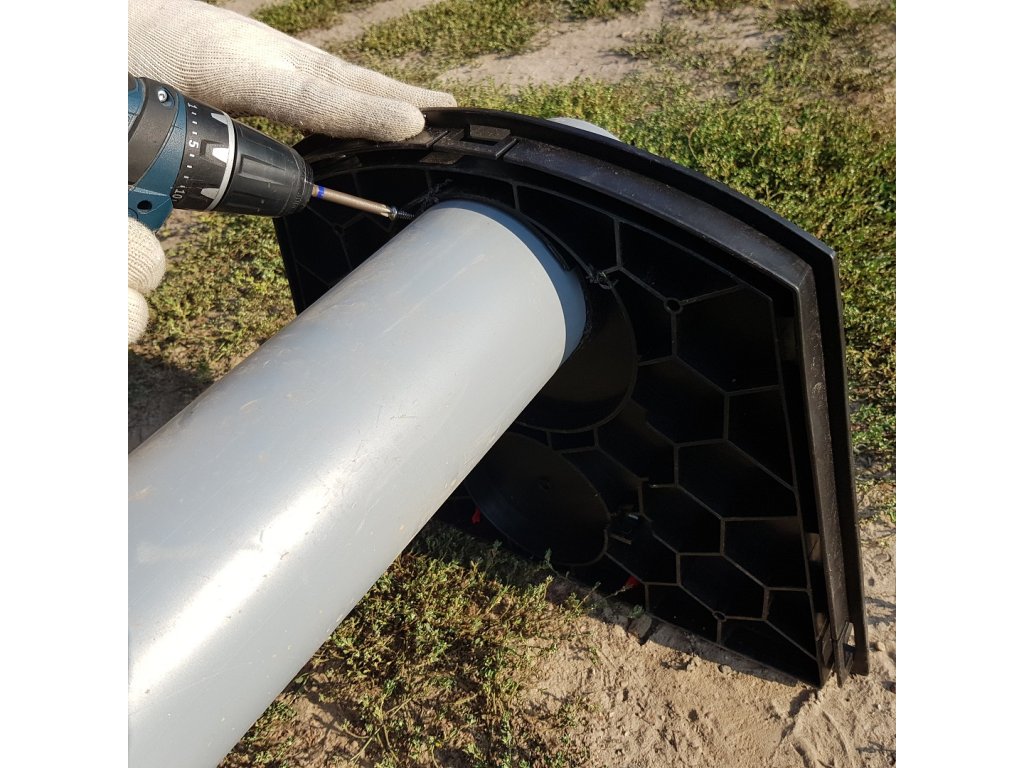

5 doporučujeme přichytit vtokové potrubí pomocí nerezových vrutů ke koncové desce (pojistka proti vysunutí potrubí z desky)

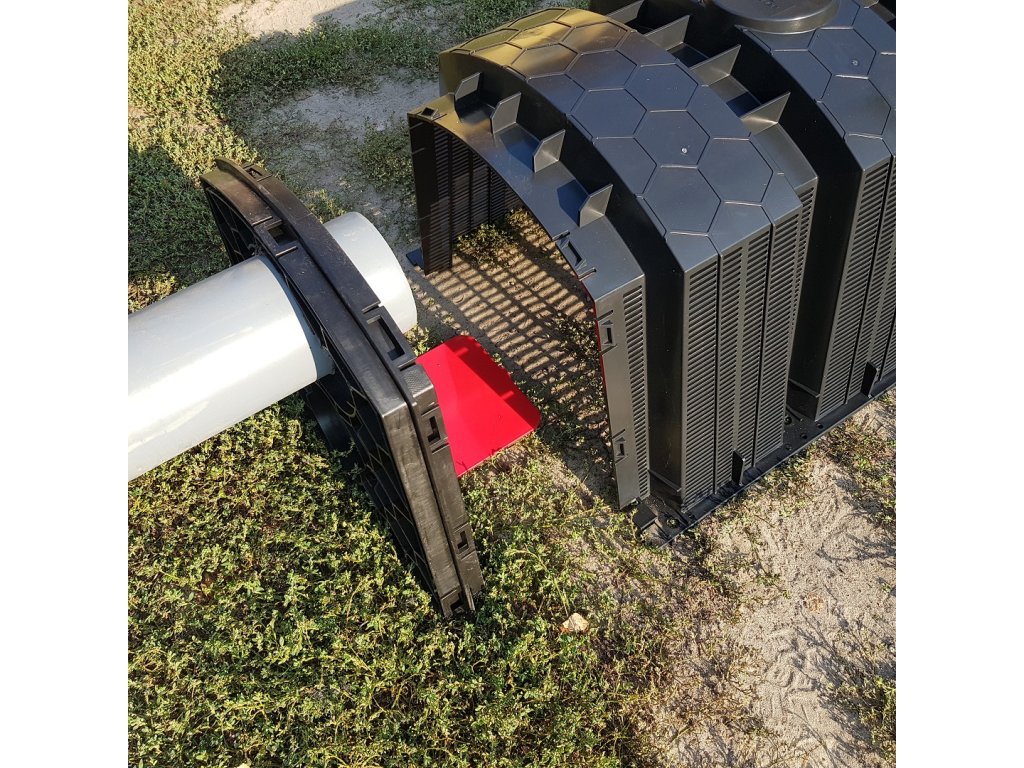

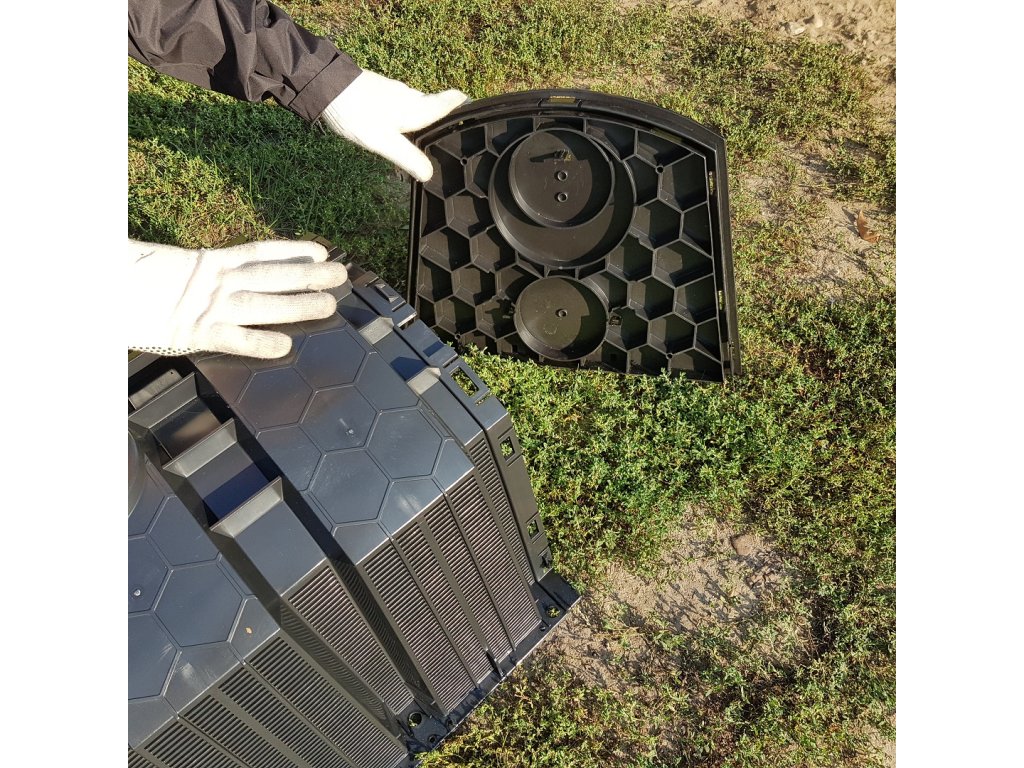

6 nacvakněte koncovou desku na vsakovací tunel

7 zkontrolujte napojení

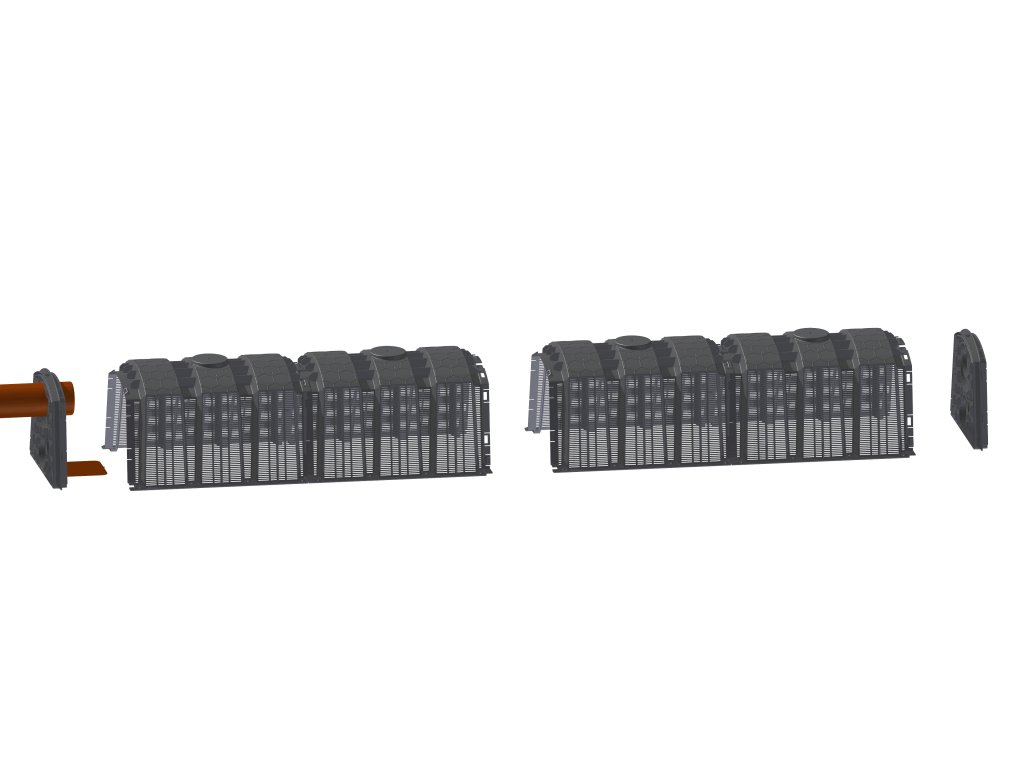

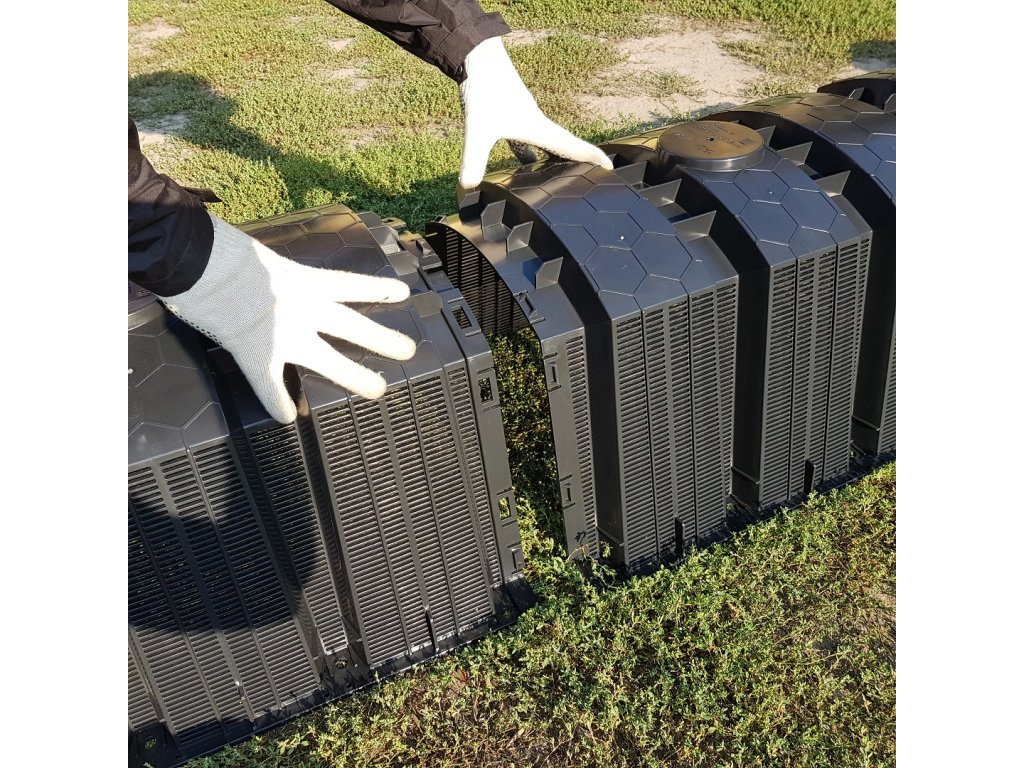

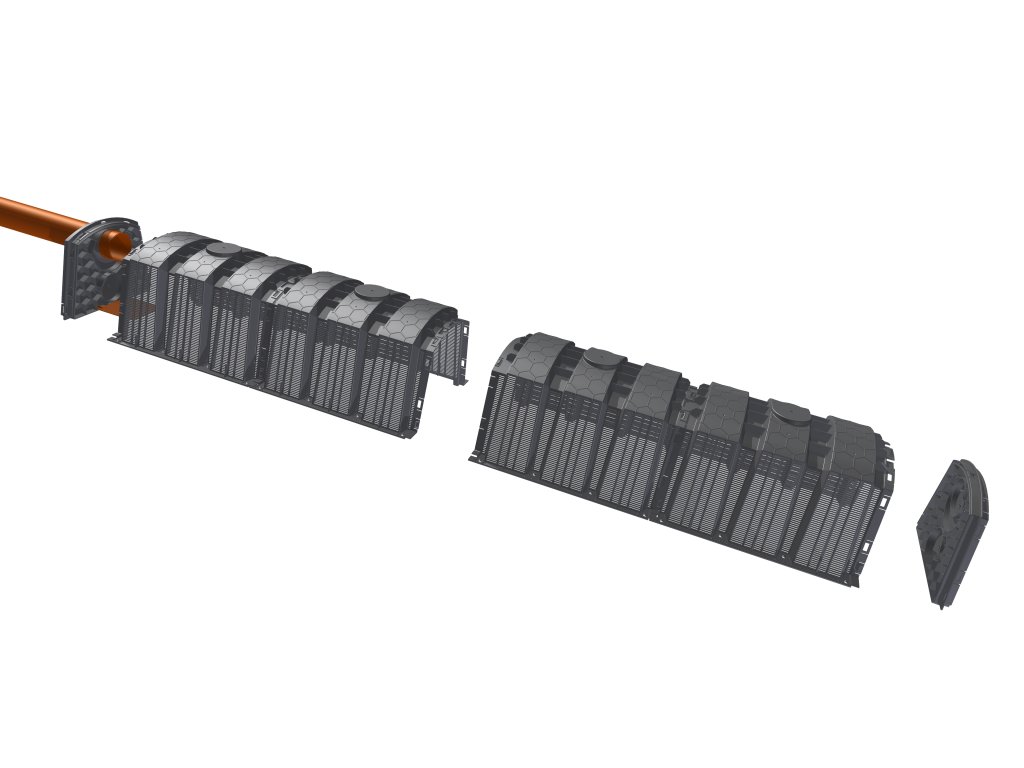

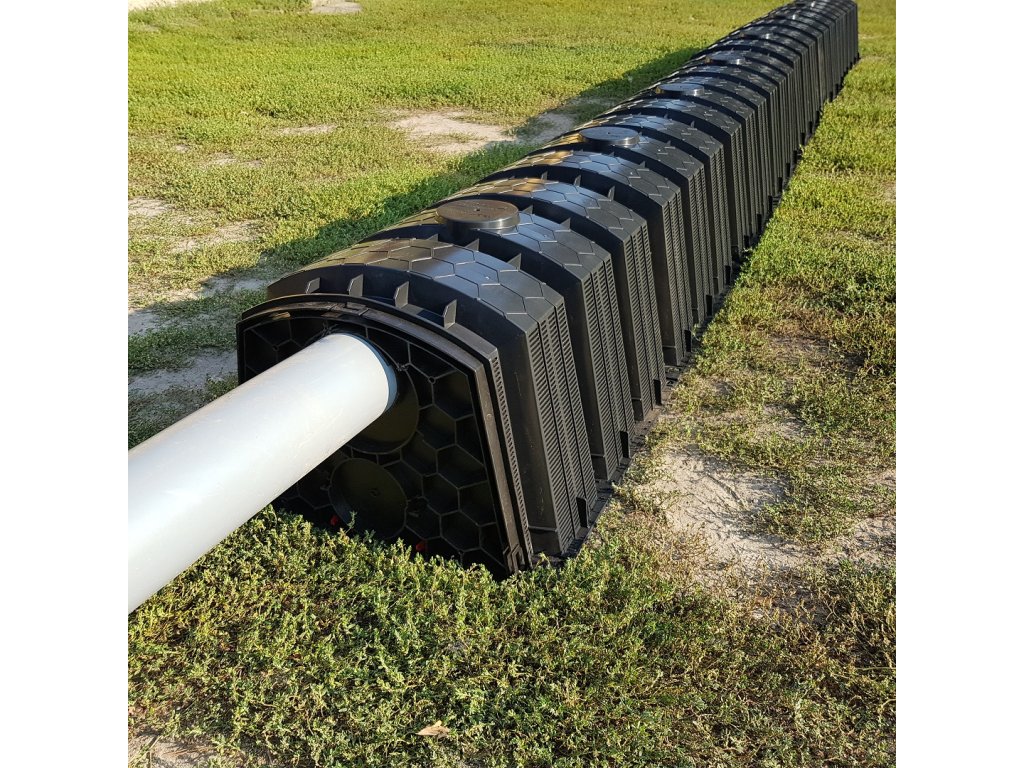

8 nacvaknutím propojte požadovaný počet vsakovacích tunelů

9 na poslední tunel v instalované řadě nacvakněte koncovou desku

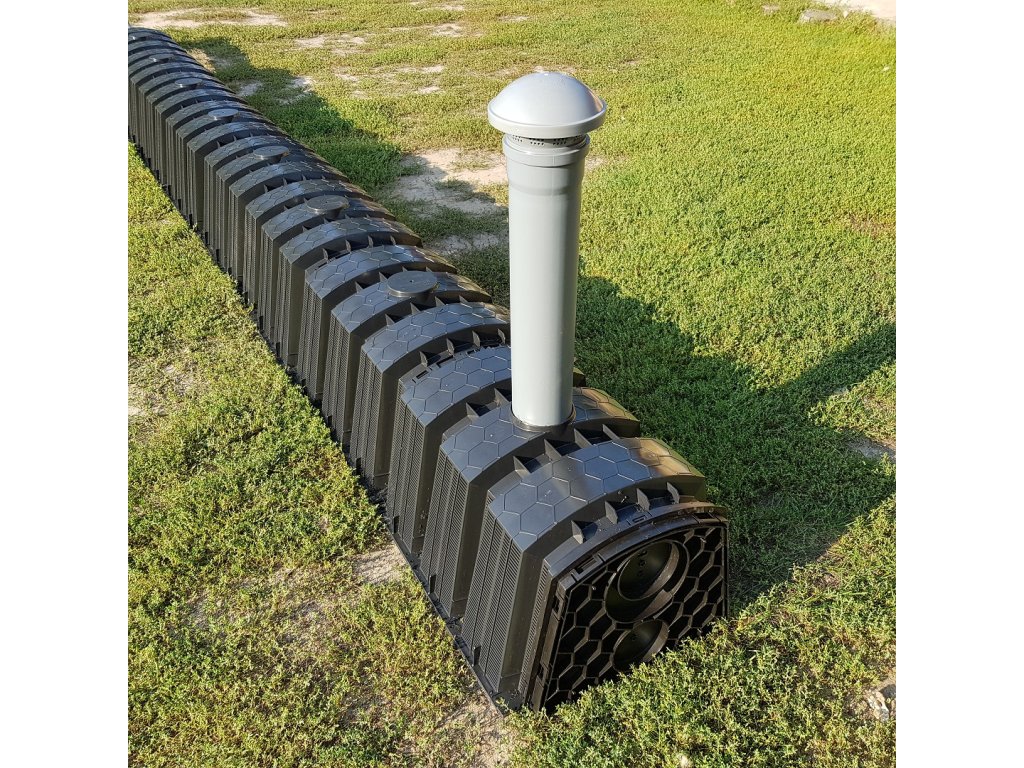

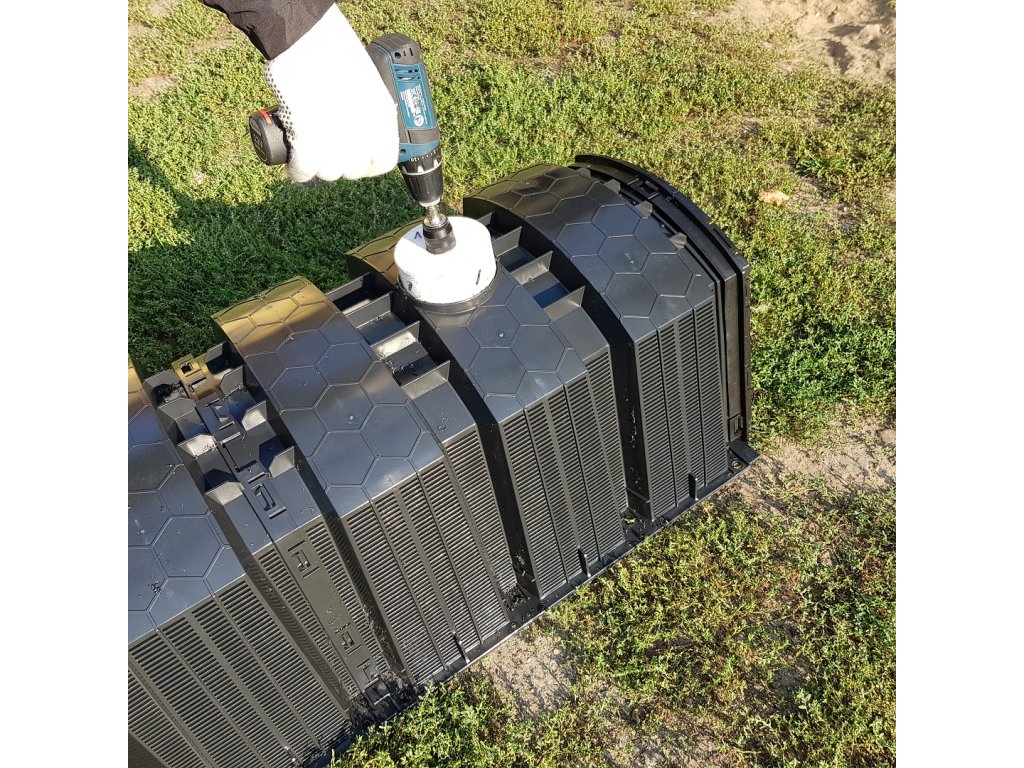

10 na hřbetu koncového tunelu vyvrtejte otvor pro větrací komínek (inspekční otvor)

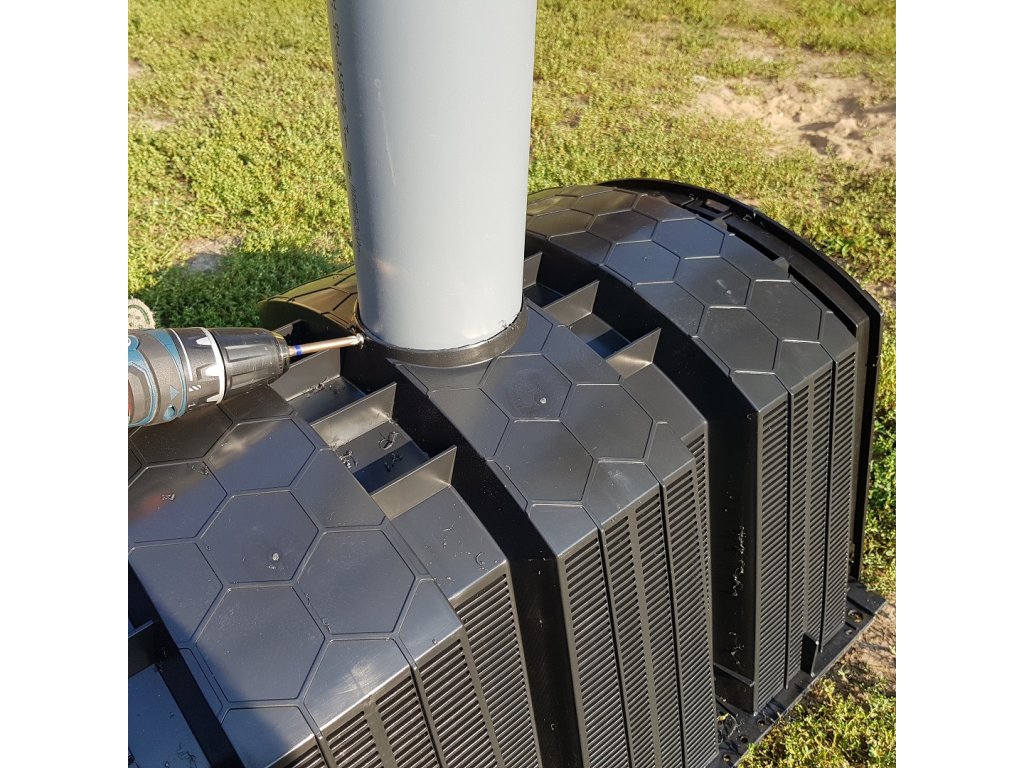

11 do vyvrtaného otvoru instalujte větrací komínek (inspekční otvor) a pomocí nerezových vrutů jej přichyťte k tunelu

12 zkontrolujte všechny spoje v instalaci

Výrobce doporučuje provádět pravidelné kontroly vsakovacího lůžka. Důležité je, aby byly linie vsakovacího dna rovnoměrně zatíženy odpadní nebo dešťovou vodou. Nesmí docházet k prorůstání vsakovacích komor okolními kořeny. Je zakázáno vysazovat v těsné blízkosti vsakovacího lože z tunelů stromy nebo jiné rostliny s dlouhým kořenovým systémem. Veškeré podmínky umístění koryta musí být v souladu s doporučeními výrobce.

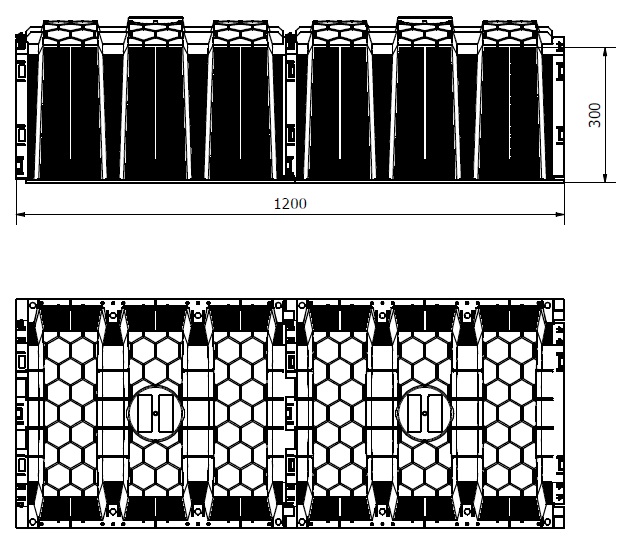

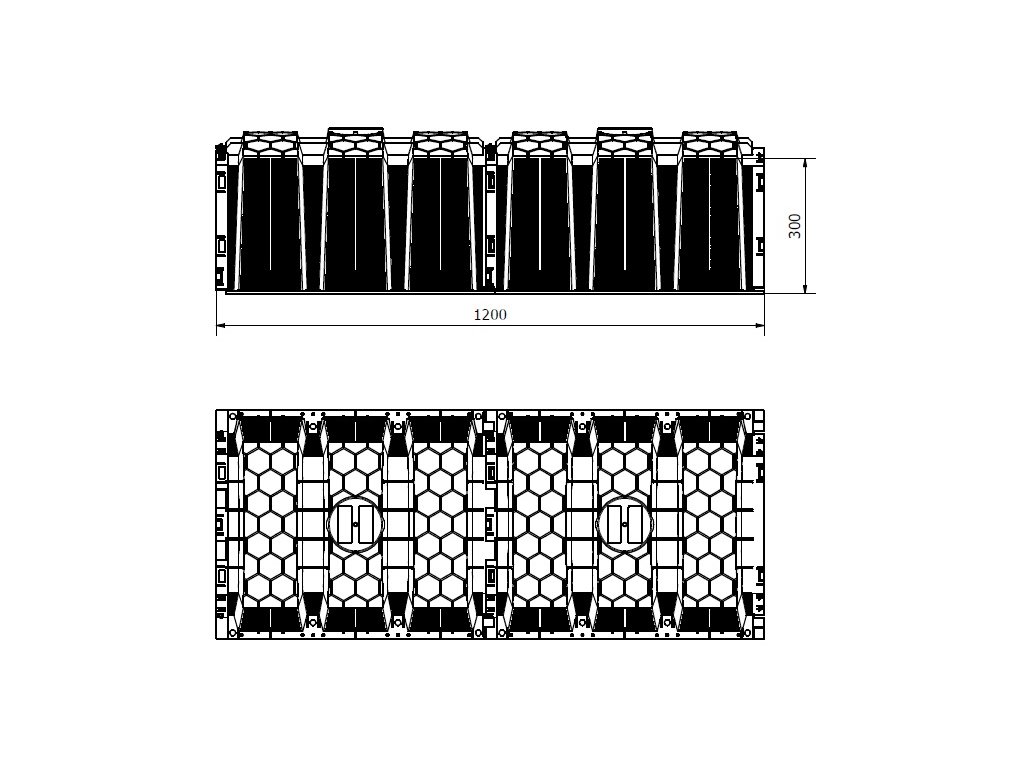

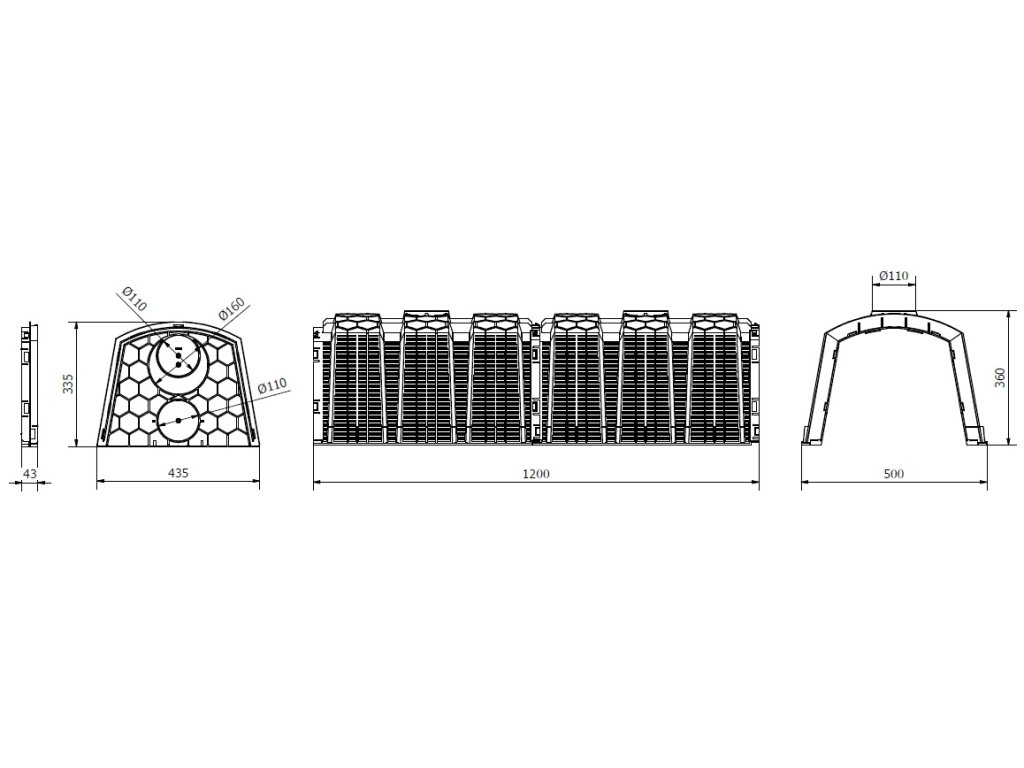

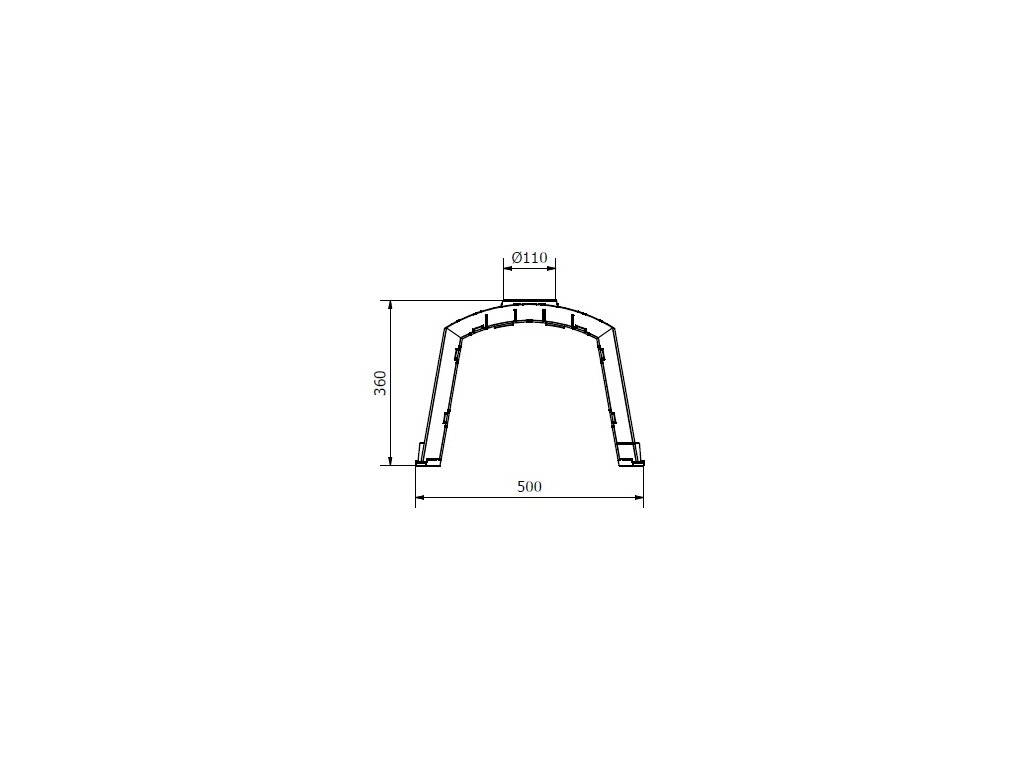

Rozměr:

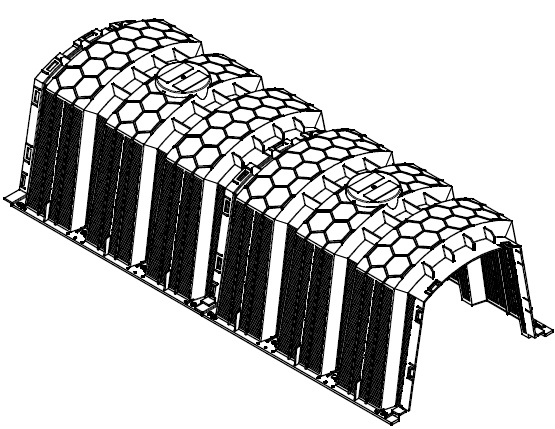

Vsakovací tunel

Koncová deska

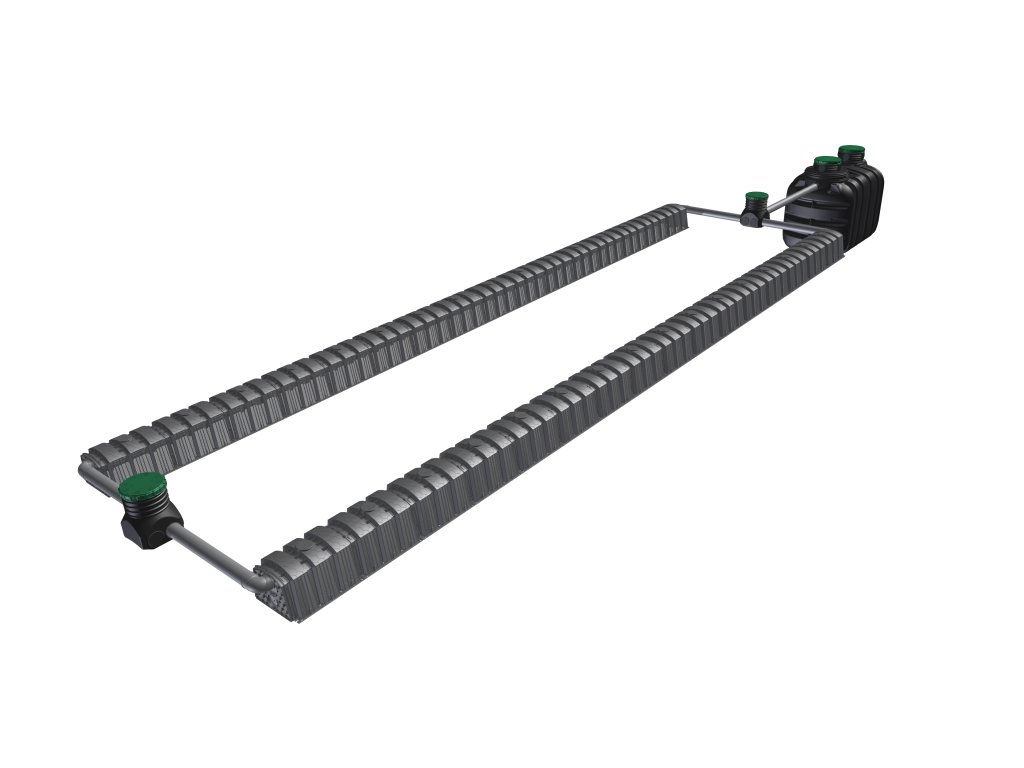

Aplikace:

Rozdělovač D300 AQR je zařízení, které slouží k rozdělování odpadních vod do vsakovacích drenáží nebo biologickém loži. Box lze také použít k vsakování dešťové vody nebo plnit technickou funkci v různých typech systémů.

Sběrný box D300 AQZ je zařízení, které zajišťuje provzdušňování odpadních vod v vsakovací drenáži nebo biologickém loži. Box lze také použít k vsakování dešťové vody nebo plnit technickou funkci v různých typech systémů.

Na tyto šachty lze instalovat šroubované nástavce D300 H150 AQ. Nástavce se montují přímo na šachty. Před montáží zkontrolujte uložení. Nástavba se na šachtu přišroubujte pomocí čtyř šroubů INOX.

Záruka:

Výrobce zaručuje dodání zařízení bez závad. V případě zjištění výrobní vady zařízení, bude zařízení bezplatně opraveno nebo budou vadné komponenty vyměněny za nové. Výrobce poskytuje na zařízení tříletou záruku počítanou od data prodeje.
